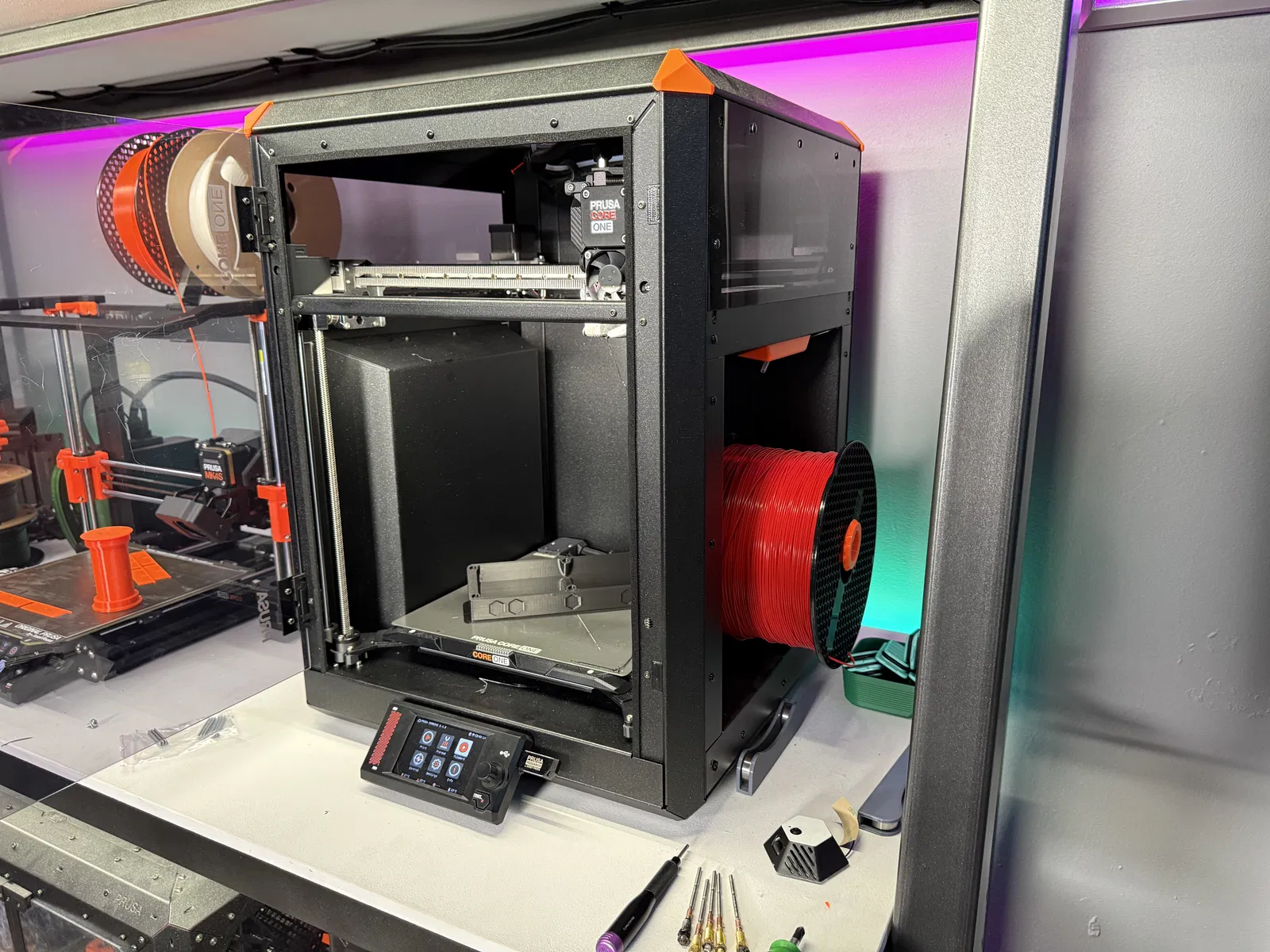

Core ONE Tay Treo Spool 2kg Dạng Xoắn (Core ONE 2kg Spool Holder with a Twist)

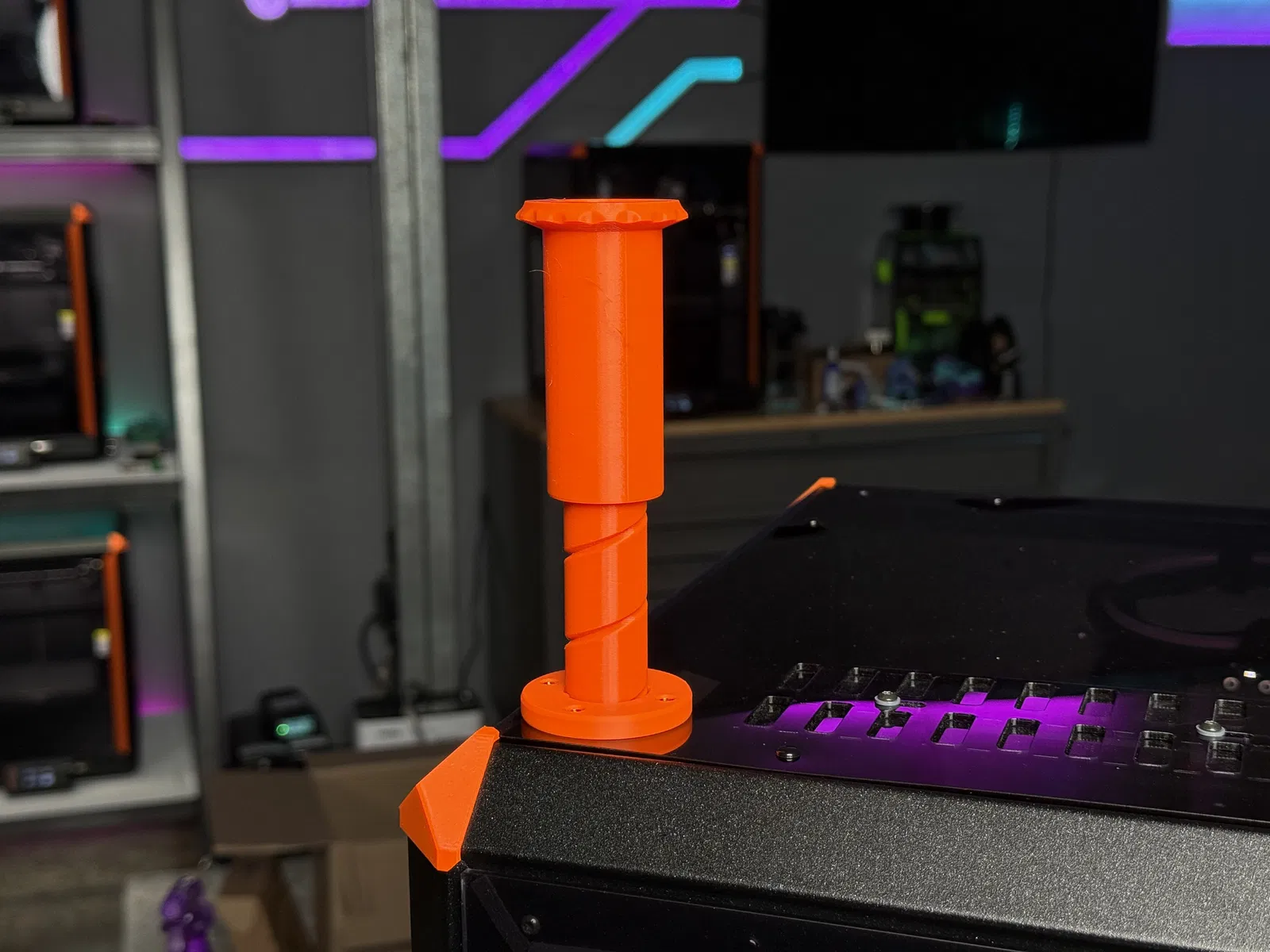

Tay Treo Spool 2kg Dạng Xoắn cho Core One – Bản Remix

Đây là một bản remix kết hợp hai thiết kế có sẵn để tạo ra giải pháp tay treo spool 2kg chắc chắn và dễ dùng hơn cho Prusa Core One.

Ý tưởng ngàm gắn dựa trên , cho phép tay treo spool kiểu twist / mở rộng của Prusa XL gắn lên Core One. Phần tay treo spool kiểu twist thì lấy cảm hứng từ expanding spool holder của Karkovski, vốn được thiết kế để tránh tình trạng tự bung ra hoặc tự xẹp lại trong lúc đang sử dụng.

Cả hai thiết kế đều chạy ngon. Bản remix này tập trung làm hệ thống dày dặn hơn, dễ lắp hơn, và bền lâu hơn, nhất là khi lắp trong khu vực chật.

Tổng Quan Lắp Ráp

1. Tháo tay treo spool Core One zin khỏi máy. (Giữ lại ốc, lát mình dùng.)

2. Ép insert ren nhiệt M3 (M3 heat-set inserts) vào phần base adapter.

3. Đặt M6 tee nut vào base adapter.

4. Lắp tay treo spool kiểu twist lên phần base, canh đúng các chi tiết key way.

5. Vặn ốc M6×75 xuyên qua tâm tay treo spool và vào tee nut. (Đây là lúc phù hợp để “gỡ” phần print-in-place của tay xoắn nếu nó còn kẹt—làm trước khi siết M6 Bolt quá chặt, không là nó sẽ cạ/khựng vào base.)

6. Siết vừa chắc là được, đừng siết quá tay. Cơ chế xoắn phải chạy mượt, không bị kẹt.

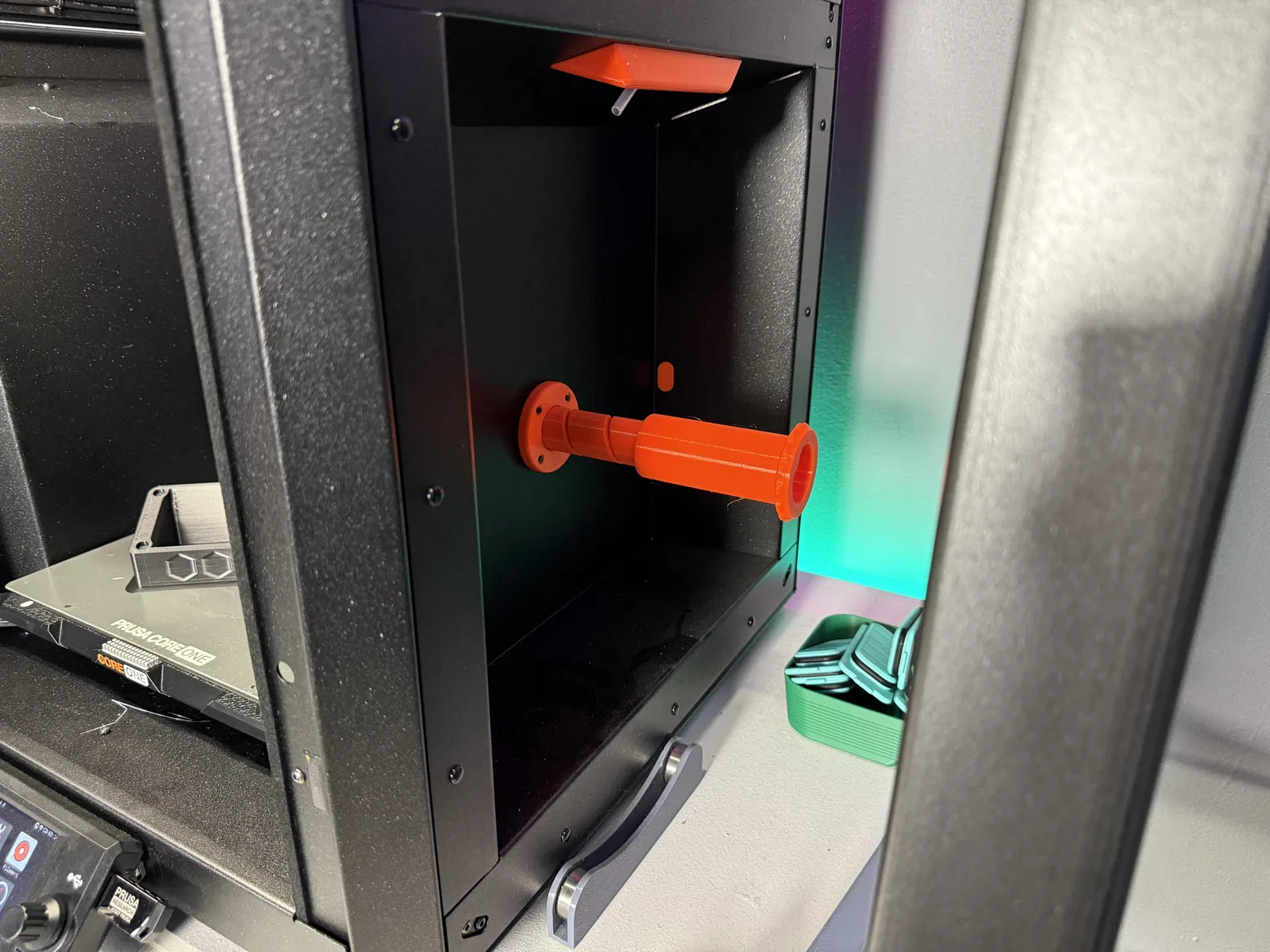

7. Gắn cụm đã hoàn chỉnh lên Core One bằng ốc M3 zin đã tháo ở Bước 1.

Phần Cứng Cần Có

• 1× ốc M6×75: https://amzn.to/3NoaE5a

• 1× M6 tee nut: https://amzn.to/3LiSst6

• 4x insert ren nhiệt M3: https://amzn.to/4b6fX34

Thiết Lập In Khuyến Nghị (Quan Trọng)

Các thiết lập này bắt buộc để lắp vừa và hoạt động đúng.

• 0.2mm layer height

• 4 perimeters

• 6 top / 5 bottom layers

• 30%+ infill

Gợi Ý Vật Liệu

• PETG cho phần tay treo spool kiểu twist (vật liệu trơn sẽ hợp hơn)

• ABS hoặc ASA cho phần base adapter

Ghi Chú

• Base adapter và tay treo spool kiểu twist được thiết kế để đi chung như một bộ, nên tiếc là KHÔNG hoán đổi qua lại được với thiết kế của Nomad hay Karkovski.

• Dung sai bên trong chặt hơn nghĩa là profile in cần được tune kỹ.

• In lỗi/chất lượng in kém có thể gây ma sát hoặc kẹt cơ chế xoắn; nhớ tune máy ổn trước khi bấm print.
