Core ONE 3KG Spool Holder w/ a Twist (bản nâng offset)

Core One 3kg Offset Twist Spool Holder – Remix

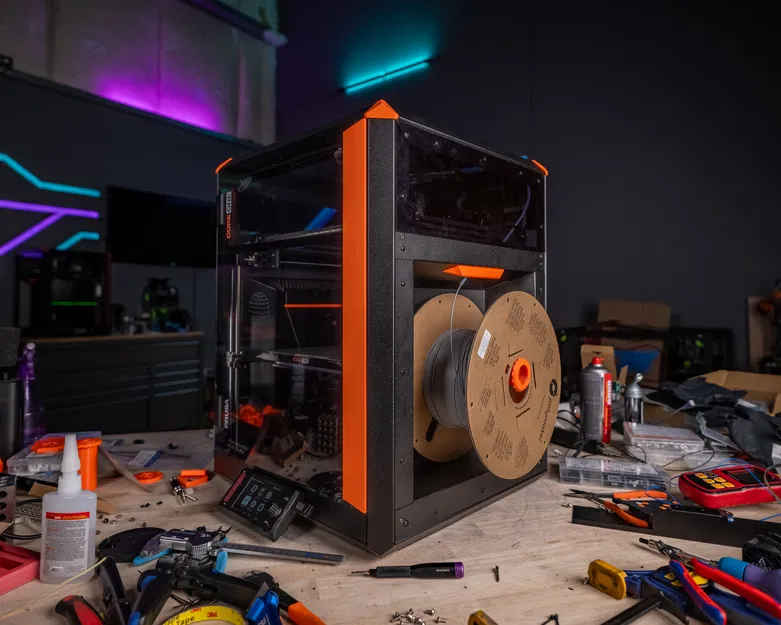

Đây là phiên bản offset của bản remix Core One twist spool holder của mình, thiết kế để hỗ trợ cuộn filament 3kg—những cuộn sẽ bị cạ/không đủ khoảng hở với hông máy dạng panel lõm khi dùng ngàm 2kg tiêu chuẩn.

Twist spool holder được phát triển dựa trên expanding spool holder của Karkovski, còn ý tưởng ngàm gắn cho Core One được tinh chỉnh từ . Bản này nâng cao vị trí spool holder để chừa khoảng hở cho đúng, đồng thời vẫn giữ cơ chế vặn (twist) như cũ.

Cuộn 1kg và 2kg cũng dùng ngon lành. Chỉ là bản này tốn vật liệu hơn, nên nếu bạn không định chạy cuộn 3kg thì dùng bản Twist Spool Holder mount còn lại của mình là ổn:

---

Tổng quan lắp ráp

1. Tháo spool holder zin của Core One ra khỏi máy. (Giữ lại ốc.)

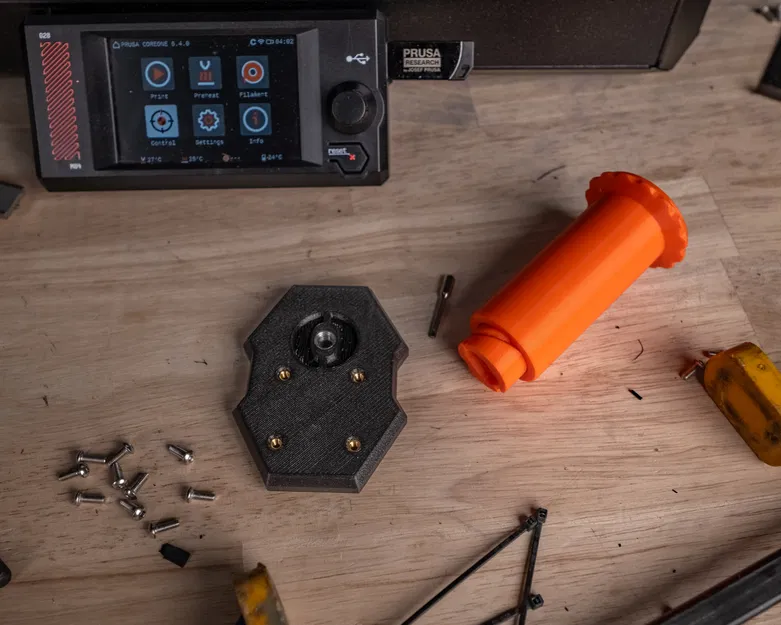

2. Ép M3 heat-set inserts vào phần offset base.

3. Đặt M6 tee nut vào offset base.

4. Lắp các chi tiết của twist spool holder, đảm bảo phần keyway được canh đúng.

5. Vặn bulông M6×75 xuyên qua tâm spool holder và ăn vào tee nut. (Đây cũng là lúc tiện để “phá dính” cụm twist spool holder print-in-place nếu còn kẹt—làm trước khi siết M6 thật chặt, không là nó sẽ bị kẹt cứng trên base.)

6. Siết vừa chắc tay, đừng siết quá. Cơ chế twist phải chạy mượt, không bị kẹt.

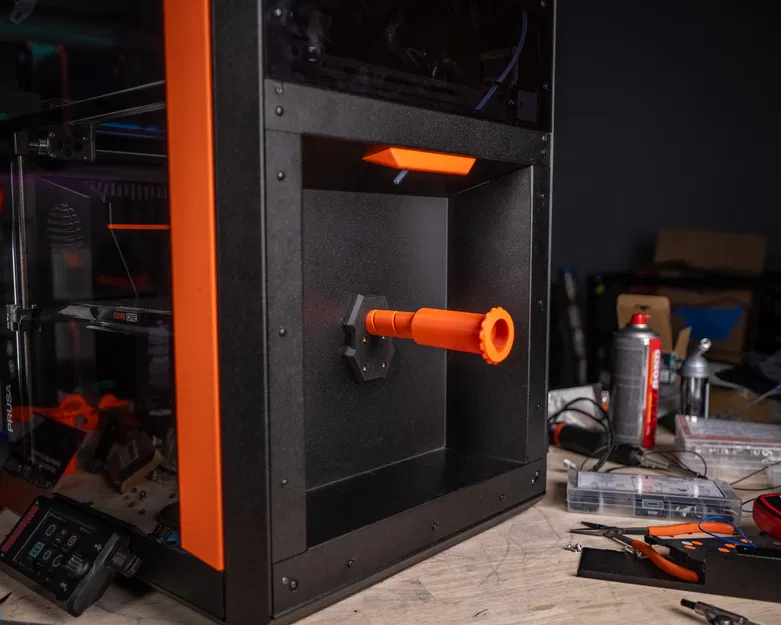

7. Gắn cả cụm lên Core One bằng ốc M3 zin đã tháo ở Bước 1.

---

Phần cứng cần có (Affiliate Links)

• 1× bulông M6×75: https://amzn.to/3NoaE5a

• 1× M6 tee nut: https://amzn.to/3LiSst6

• 4x M3 heat-set inserts: https://amzn.to/4b6fX34

---

Thiết lập in khuyến nghị (Quan trọng)

Lưu ý: Các thông số này là bắt buộc để đúng kích thước và hoạt động chuẩn.

• 0.2mm layer height

• 4 perimeters

• 6 top / 5 bottom layers

• 30%+ infill

Gợi ý vật liệu

• PETG cho twist spool holder (vật liệu “trơn” thường chạy ngon nhất)

• ABS/ASA/PC-CF cho offset base (cần độ cứng)

---

Ghi chú

• Offset base được thiết kế & test để chừa khoảng hở cho cuộn 3kg của Polymaker; không đảm bảo các hãng khác sẽ vừa.

• Tương thích cuộn 1kg, 2kg, & 3kg

• Nên có profile in được tune kỹ vì Twist Spool Holder có dung sai bên trong khá chặt.

---
