Giá gắn rack 19-inch cho Unifi PoE (U-POE 30W & U-POE-50-60W)
Giá gắn rack 19" cho Unifi PoE U-POE 30W và U-POE-50-60W, in 2 miếng rồi bắt lại bằng bu-lông/ê-cu M6. Thiết kế chứa 6 adapter POE+; có bản combo gắn quạt server 40x40x28mm.
Mô tả

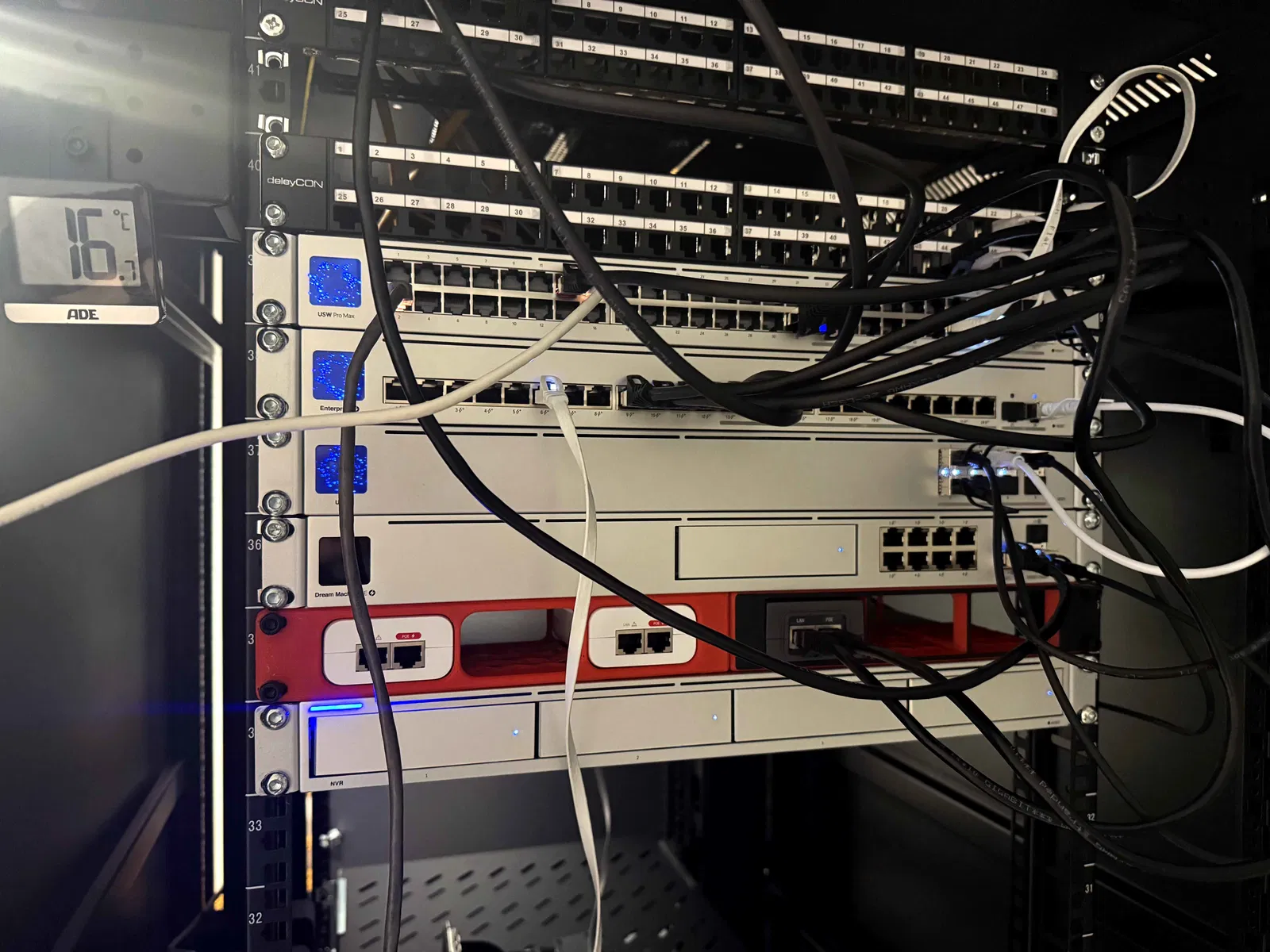

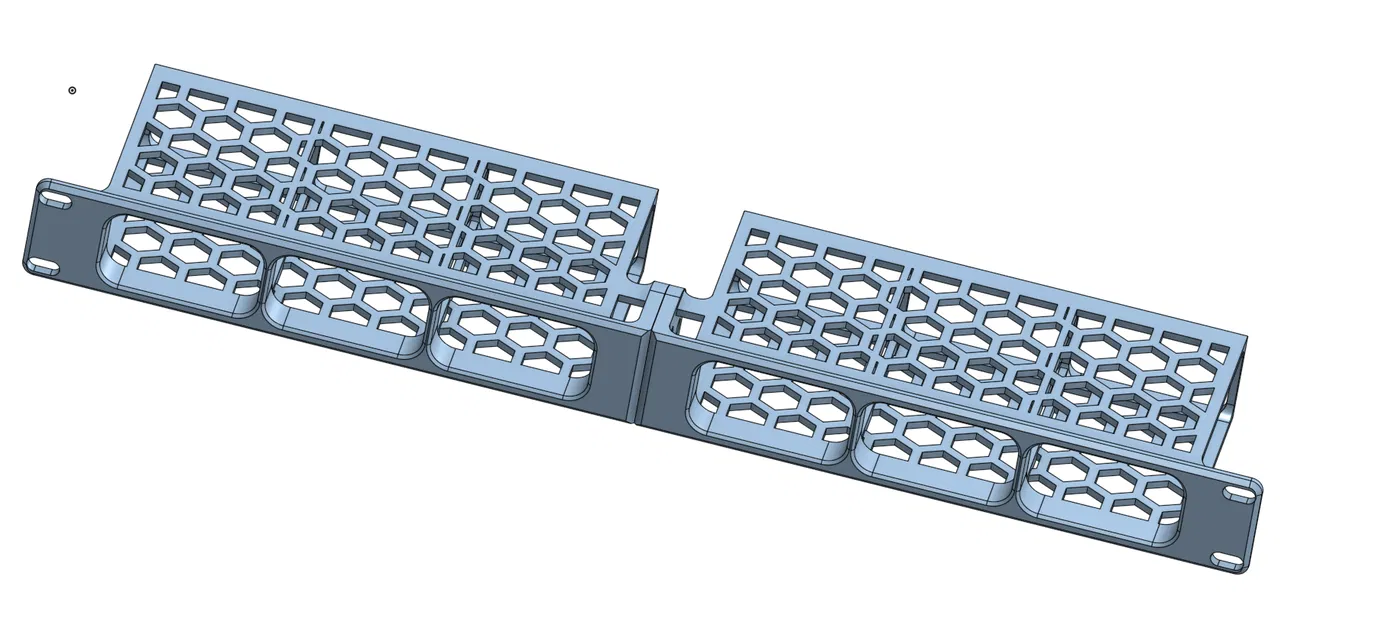

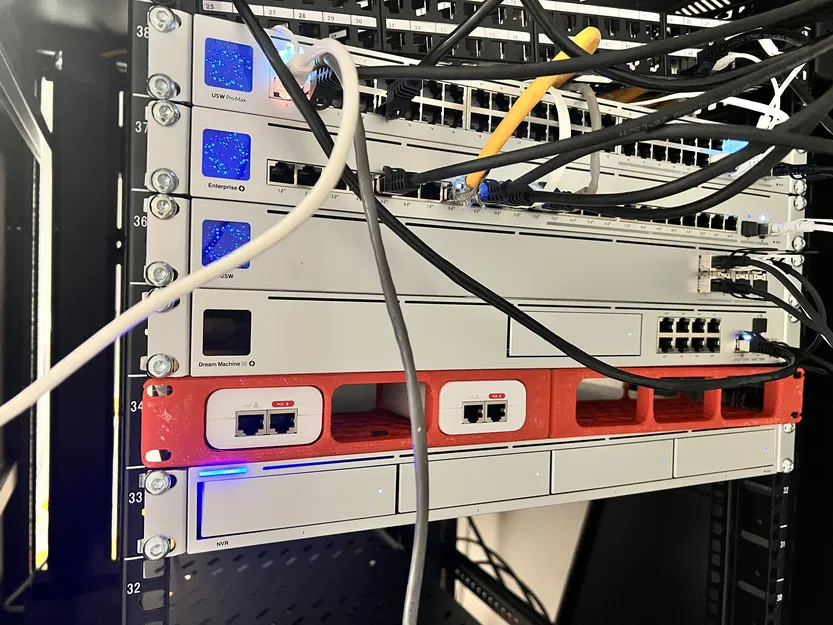

In 2 miếng (có thể mix & match: in 2 miếng giống nhau hoặc mỗi loại 1 miếng), bắt 2 miếng lại với bu-lông + ê-cu M6 là bạn có ngay tay gá rack 19" để gắn được 6 cái adapter POE+.
Mình in bằng PETG và nozzle 0.8mm với layer height 0.5mm để in nhanh. Dĩ nhiên bạn vẫn có thể in bằng nozzle nhỏ hơn và layer mỏng hơn, chỉ là sẽ tốn thời gian hơn (bù lại nhìn sẽ đẹp hơn).
Bản combo fan cho phép bạn bấm (click) vừa quạt server 40x40x28mm, ví dụ ARCTIC S4028-15k. Nếu dùng bản này thì nên in layer 0.2 hoặc 0.25mm ít nhất cho 10mm đầu tiên, rồi sau đó có thể chuyển sang layer dày hơn để cái gờ giữ quạt được in ra sắc nét.
Link Onshape bản nguồn nếu bạn muốn tự sửa:
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
