Giá đỡ vòi phun 30 đầu in 3D tiện lợi

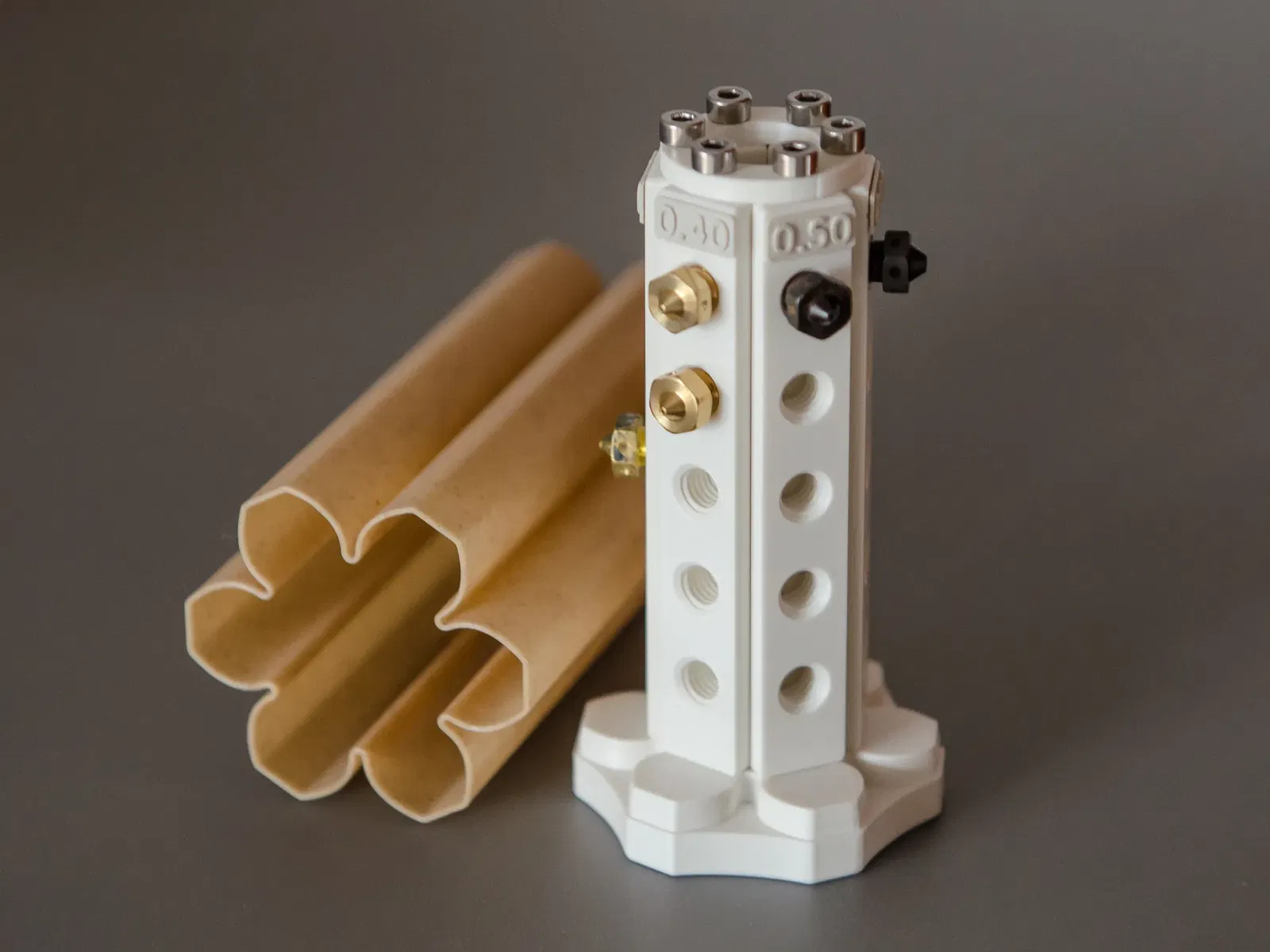

Giá đỡ vòi phun này được thiết kế để cung cấp truy cập dễ dàng đến 30 vòi phun, tổ chức chúng một cách trực quan (với nhãn tùy chỉnh và mã màu nếu cần) và bảo vệ chúng bằng một lớp vỏ gọn gàng, có thể mở và đóng rất nhanh.

Kể từ phiên bản 2.0, không cần hỗ trợ ở bất kỳ đâu. Cảnh báo: các bộ phận v2.0 không tương thích với v1.0!

Những gì bạn cần in:

• 1x đế
• 6x thanh hoặc loại-A [ren M6] hoặc loại-B [ren M7] Kiểm tra danh sách tương thích ở phía dưới. Bạn có thể trộn cả hai loại mà không gặp vấn đề gì. Một chiều cao lớp thấp được khuyến nghị để các ren hoạt động mượt mà. Bạn có thể in chúng bằng các màu khác nhau nếu bạn muốn tổ chức vòi phun của mình bằng mã màu.
• 1x vòng khuyến nghị 100% độ đầy

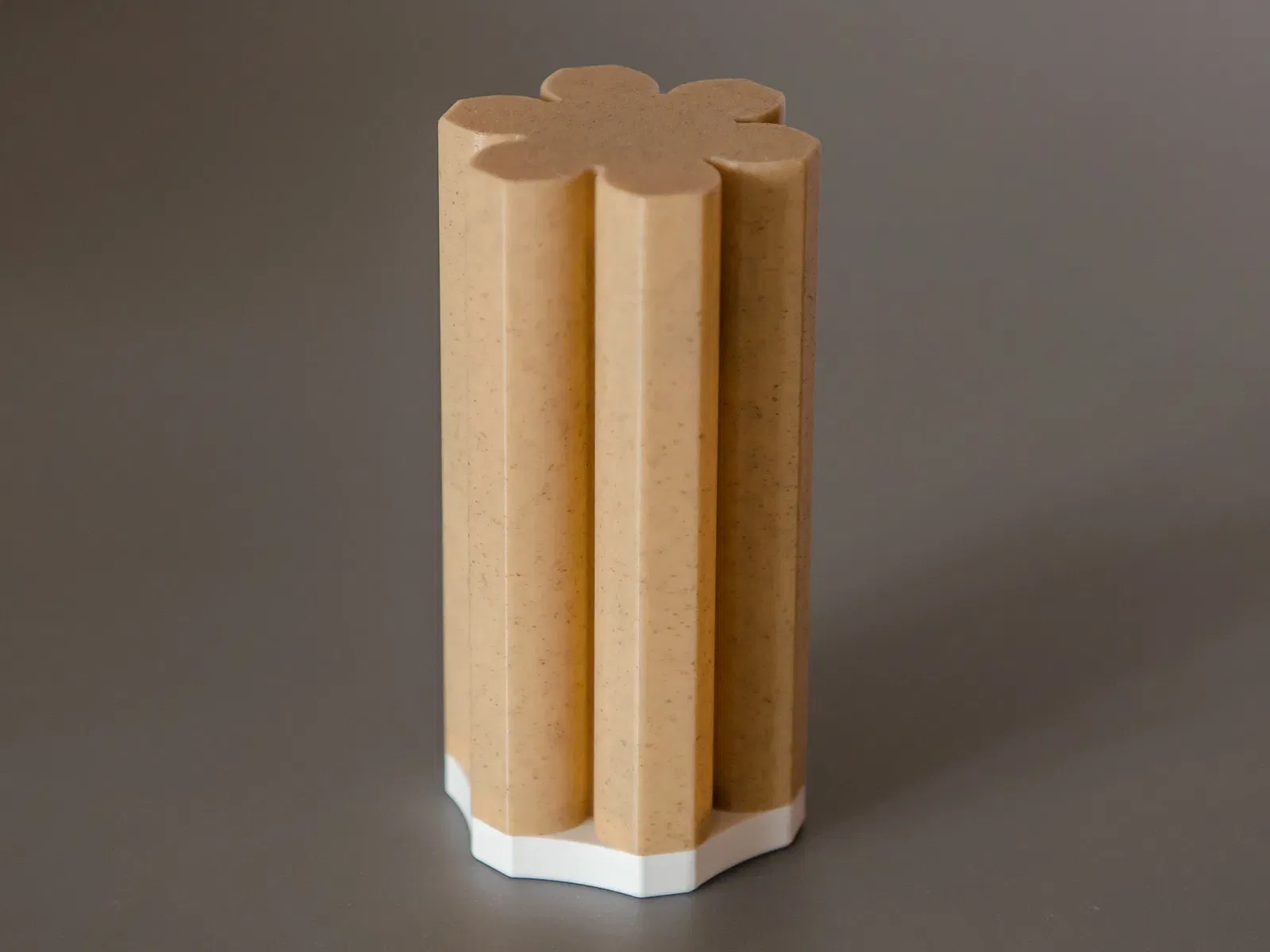

• 1x vỏ cái này được thiết kế để in ở chế độ bình hoa với tường dày 0.6mm để vừa với đế một cách chính xác Tùy thuộc vào máy của bạn, bạn có thể cần điều chỉnh hệ số nhân xuất, nếu vỏ ngồi quá chặt hoặc lỏng trên giá đỡ vòi phun.
• 1x nhãn ...hoặc nhiều hơn nếu bạn dự định có nhiều thanh với kích thước vòi phun giống nhau. Trong eSlicer, bạn cũng có thể tách các nhãn thành các đối tượng riêng biệt và in chúng riêng lẻ. Sau khi in, chỉ cần dán chúng vào các thanh bằng băng dính hai mặt.

Vật liệu bổ sung:

• 12x vít M3x10mm! (Điều này có thể là thừa và có thể sẽ được giảm bớt trong các thiết kế tương lai.)

Tương thích (đây là các ví dụ, có thể còn nhiều hơn nữa):

thanh loại-A [ren M6 (v6, Mk8, v.v.)]:

• Alfawise: U20, U30
• Anet: A6, A8
• Anycubic:TẤT CẢ CÁC MÁY IN
• BQ: Prusa i3 Hephestos, Witbox
• Craftbot: 2, Plus
• Creality: TẤT CẢ ngoại trừ CR-10S Pro/CR-10 MAX
• Flsun: QQ-S
• Geeetech: A10, A20, A30
• Lulzbot: TAZ 5, TAZ 6
• Makerbot: Thế hệ 5, Replicator 2(x), Replicator Mini, Replicator z18
• OpenBeam: Kossel Pro
• Prusa:TẤT CẢ CÁC MÁY IN
• Robo3D: R1+
• SeeMeCNC: Rostock MAX v3
• Tevo: Tornado
• TronXY: X5S
• Wanhao:TẤT CẢ CÁC MÁY IN

bar type-B [M7 thread (Mk10, etc.)]:

• Cocoon Create: Máy in 3D
• Dremel: Idea Builder
• Flashforge: Creator Pro, Creator X, Dreamer, Finder
• Monoprice: Maker Select 3D Printer v2, Maker Select Plus
• PowerSpec: 3D Pro, 3D X
• QIDI: X-Plus, X-MAX
• Wanhao: Duplicator 4 series, i3

Nếu bạn tìm thấy lỗi, vui lòng chỉ ra trong phần bình luận.

Lắp ráp:

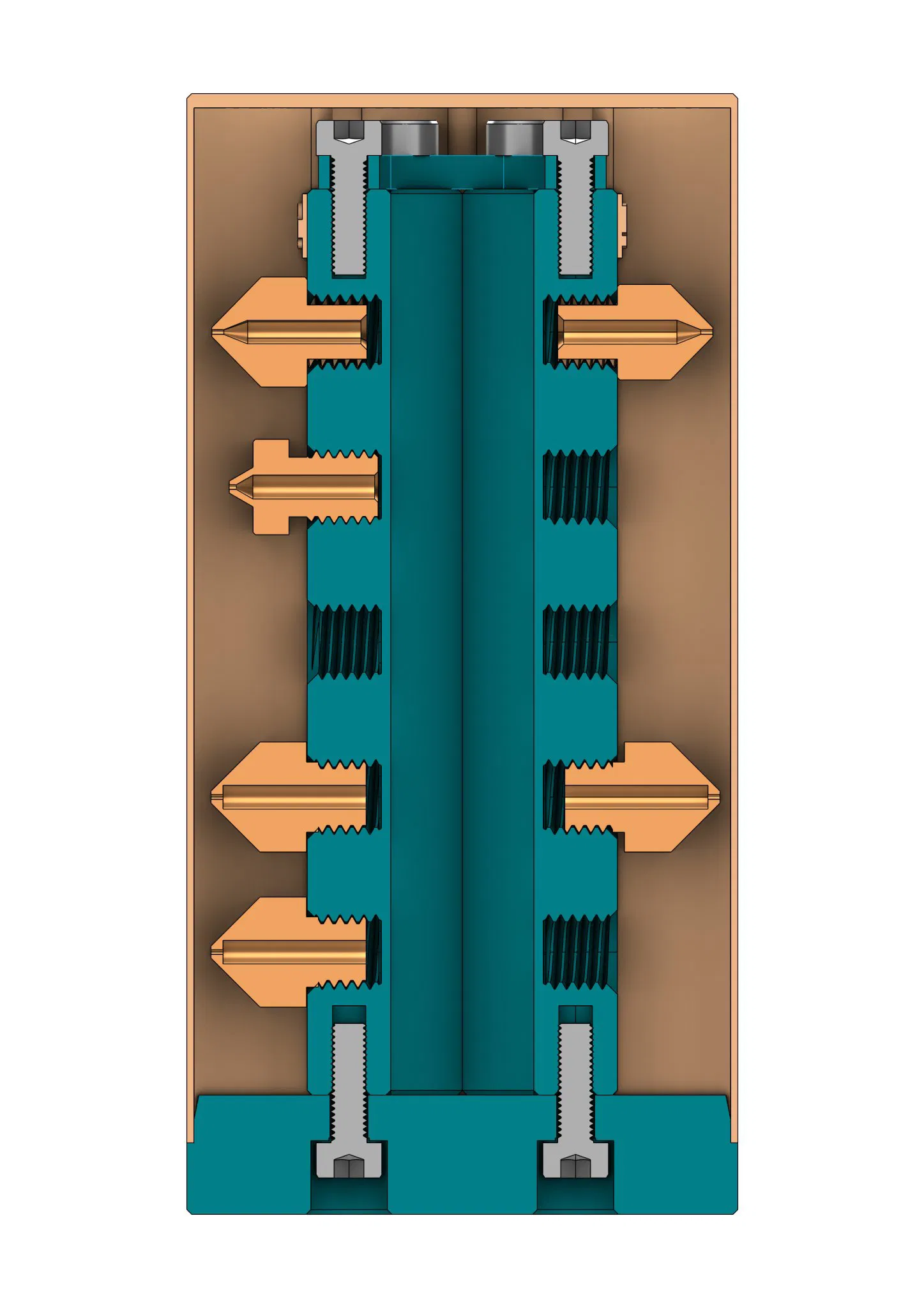

Với sáu thanh đứng thẳng trong hình lục giác, đặt vòng lên trên và đáy ở dưới và sử dụng vít để cố định mọi thứ tại chỗ (như trong hình cắt ngang). Vỏ chỉ cần trượt lên và nên khớp với đáy. Xong rồi! Bạn có thể sử dụng không gian thừa ở giữa để lưu trữ các bộ phận nhỏ, như nhãn bổ sung.

Cài đặt in

Thương hiệu máy in: Prusa

Máy in: i3 MK3 (đã chỉnh sửa)

Bệ: Không

Hỗ trợ: Không

Độ phân giải: 0.15 - 0.20mm

Đổ đầy: 20%

Vật liệu: Extrudr & Fillamentum PLA trắng & mukkha

Ghi chú:

Tôi đã sử dụng chiều cao lớp 0.15mm cho các thanh và 0.20mm cho mọi thứ khác.
