Filter X (Thay exhaust Voron 2, dùng cho cấu hình single hoặc multitool)

Filter X

Thiết kế mới nhất từ Nate16. Mẫu này hiện vẫn đang trong giai đoạn test và đang cần anh em góp ý/feedback.

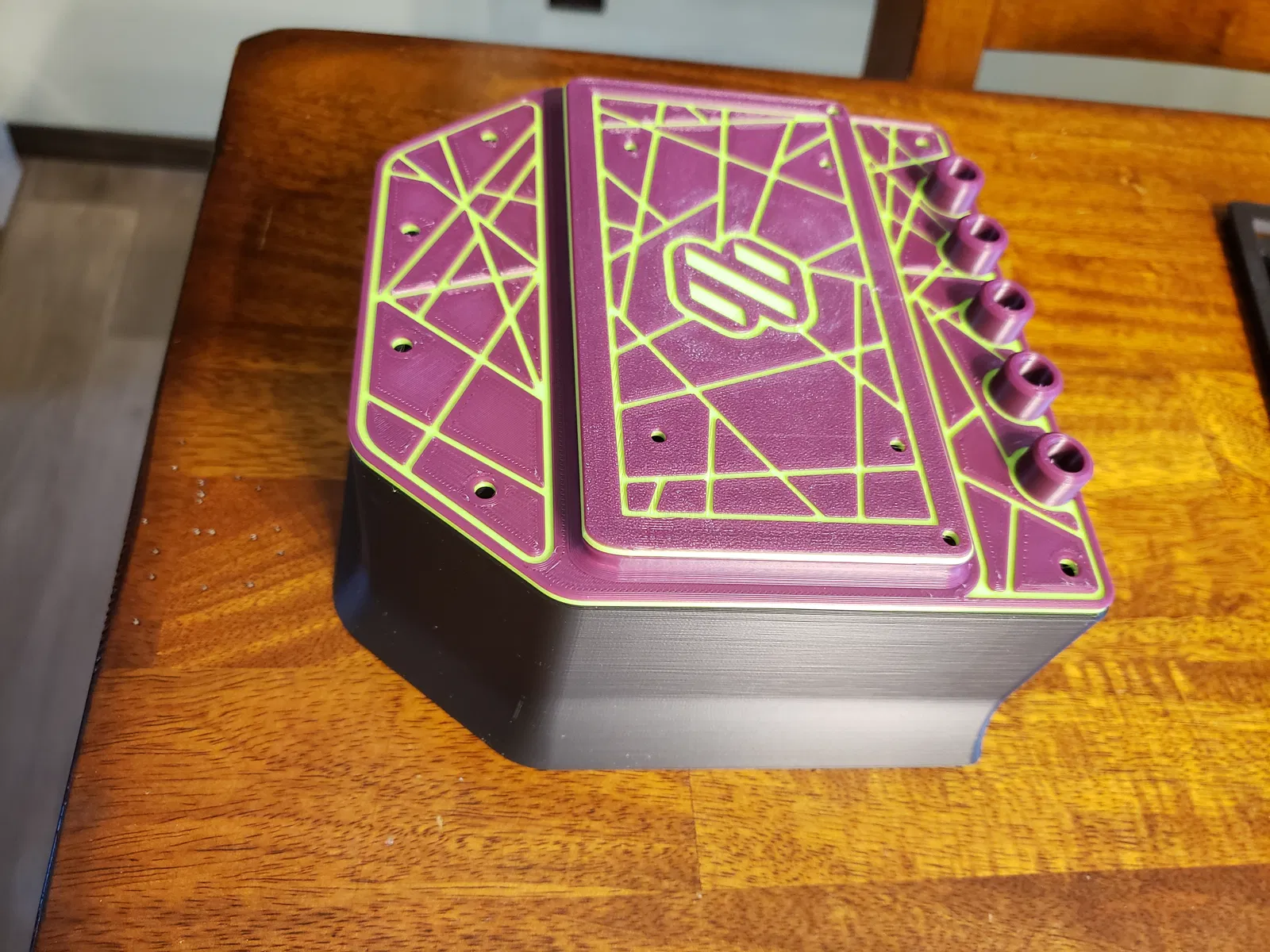

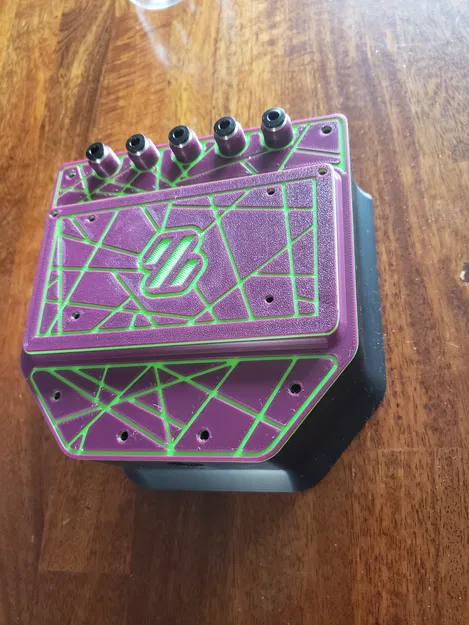

Bản 5 toolhead (Dành cho toolchanger)

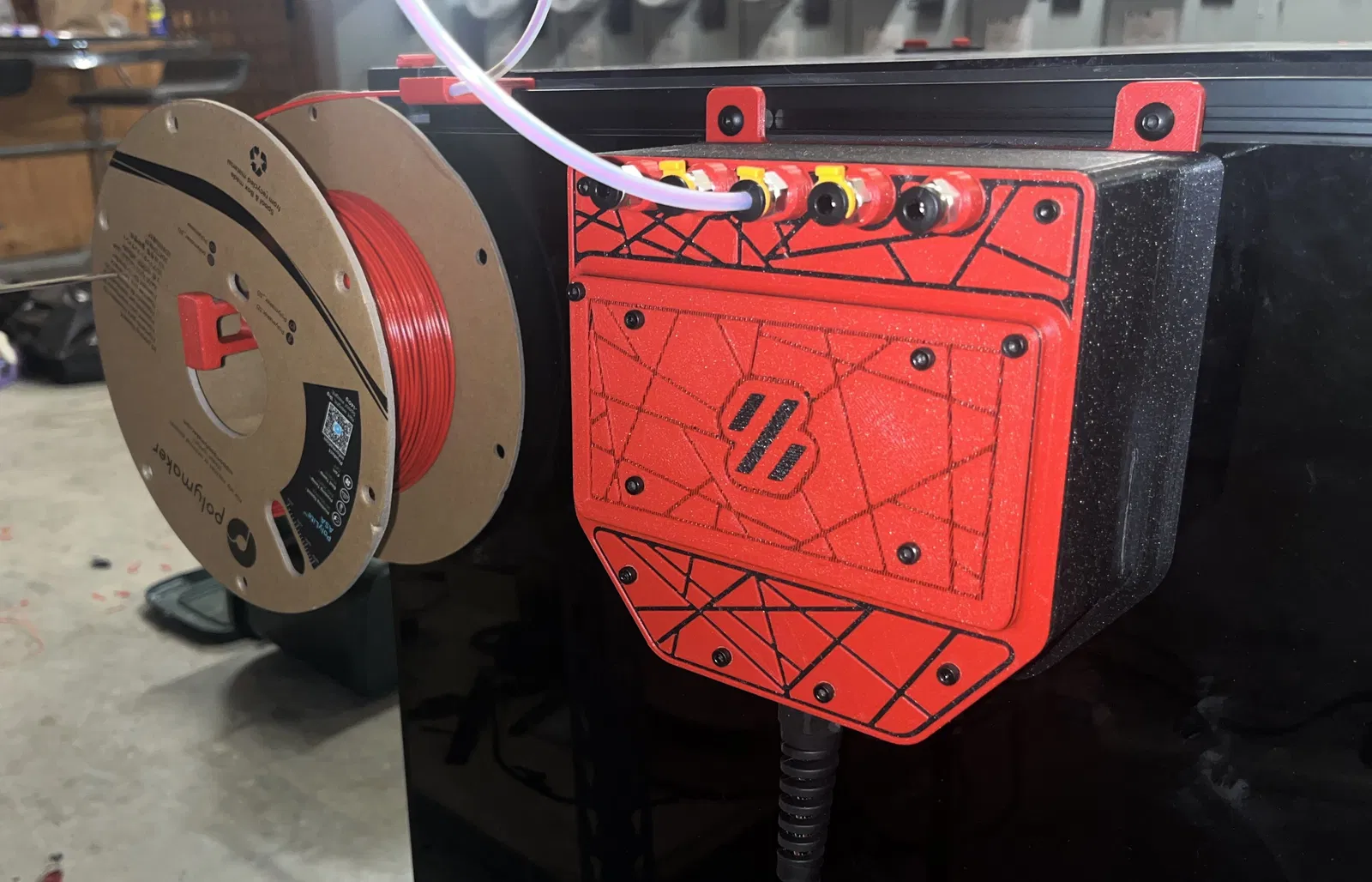

Bản 1 toolhead (Thay thế chuẩn cho Voron 2.4)

GIỚI THIỆU

Được thiết kế như một giải pháp all-in-one cho Voron 2.4 hoặc Trident, gồm các tính năng:

• Lọc carbon dung lượng lớn, dùng lại quạt exhaust Voron stock
• Quản lý dây “Daylight on a stick”, dùng đầu JST connector để khỏi phải kéo dây dài xuyên khung
• Đi dây CANBUS và đường Bowden
• Hỗ trợ tối đa 5 toolchanger
• Tùy chọn gioăng TPU in 3D để tăng độ kín

Bill of materials

• 12- m3x8 shcs
• 2- m5x10 bhcs
• 1- Stock Voron 6020 fan
• 14- heat set insert
• 1-5 ecas collets (tùy toolhead cụ thể sẽ phụ thuộc bạn có chạy toolchanger hay không)
• Vật liệu lọc carbon (nevermore carbon)
• 3 feet igus chainflex hoặc khoảng 24 feet dây AWG20 bọc PTFE
• 1- m16 cable gland
• Băng foam 1mm để làm kín
• Tùy chọn- Ống bọc dây nylon (MAKE IT PRETTY)
• Tùy chọn- 2- port wagos và 1- 3 port wago để đi dây

Lắp đặt

1. In tất cả chi tiết theo chuẩn thông số parts của Voron; không cần support.
2. Vặn cable gland vào main housing và cable glands vào exhaust grill.
3. Dán foam seal lên phần exhaust grill tại vị trí nhựa tiếp xúc với tấm acrylic.
4. Dán foam seal lên thanh T-slot extrusion ở khu vực được tô màu tím, nơi tiếp xúc với khung.

   5. Ép ECAS hoặc pneumatic collets vào nắp (lid) của filter để gắn ống Bowden.

    6.  Lắp heat set inserts.

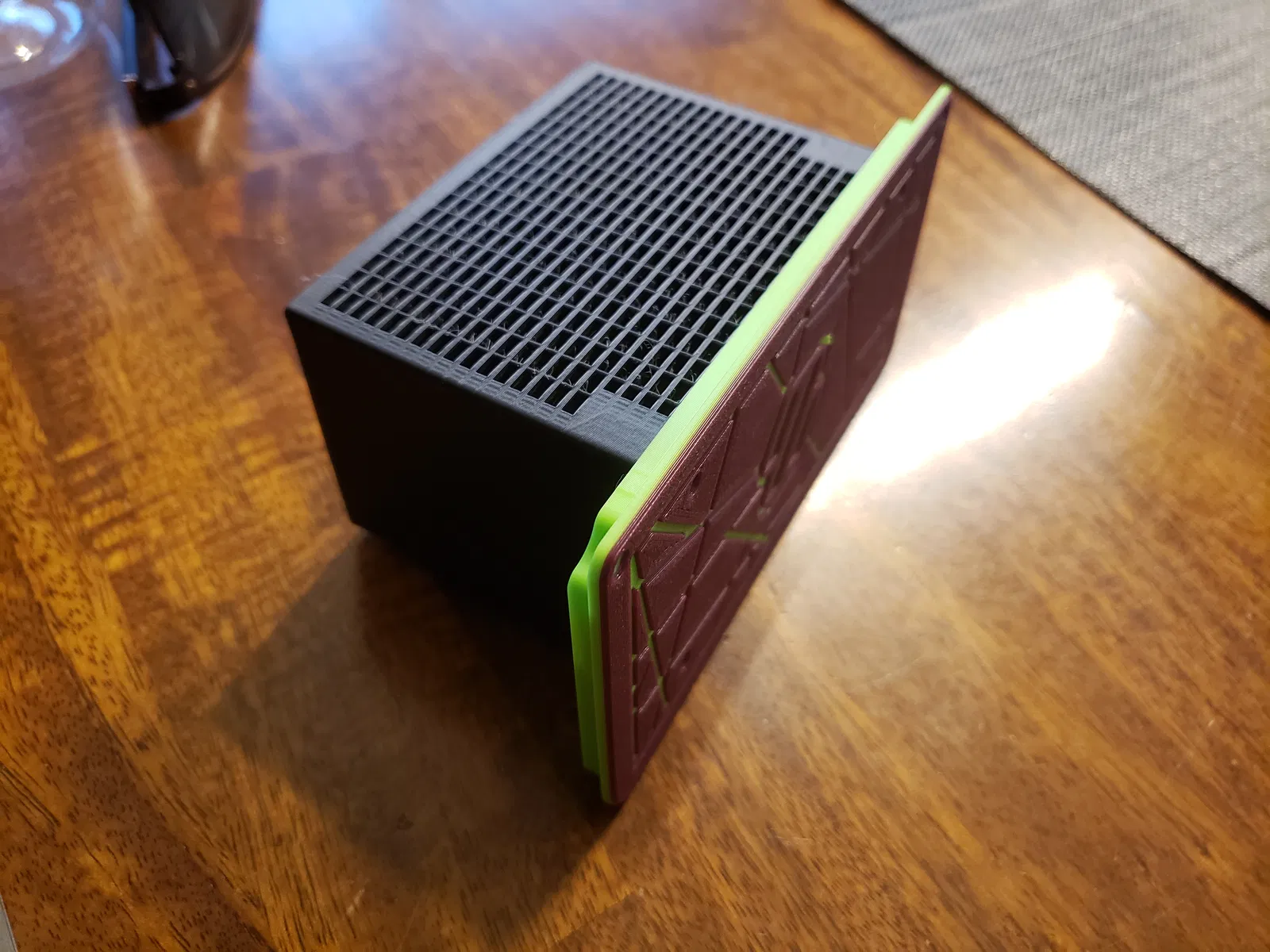

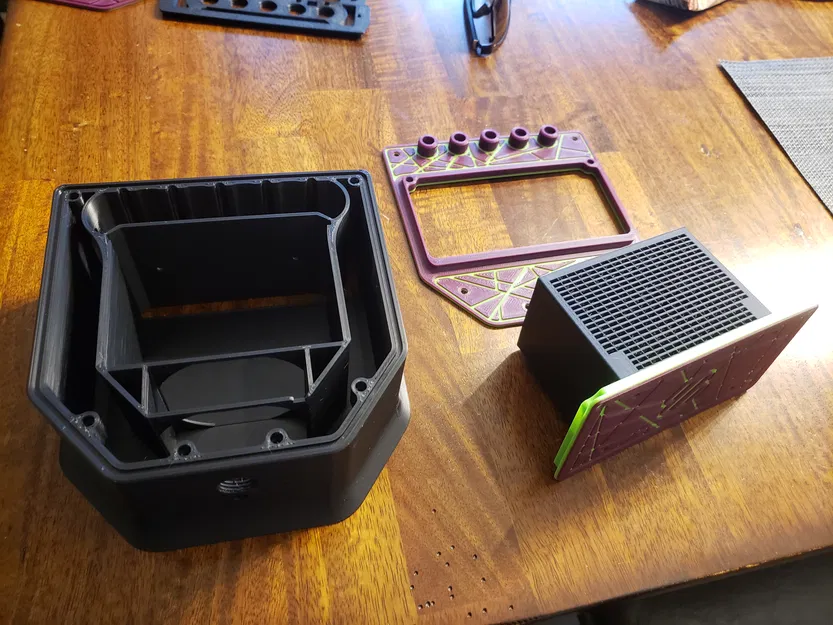

    7.  Lắp ráp filter cassette và nắp (lid) (cassette hơi dễ vỡ do thiết kế dạng mesh, nên cầm ở hai bên). Fit khá chặt, nhưng vẫn vào được. Dễ nhất là cuộn/roll các tab trên nắp.

    8. Ép các đầu JST connector cái (female) vào exhaust grill. Fit cực kỳ chặt, nên dùng kềm hỗ trợ.

    9. Hàn dây theo kiểu chữ Y cho nguồn và mass (GND) của LED (tức là 2 dây chụm vào 1).

    10. Hàn dây vào JST connector (hơi khoai nhưng làm được).

    11. Lắp ráp và đi dây về board điều khiển của máy in 3D.

GHI CHÚ: Nếu bạn dùng Igus chain flex, bạn sẽ thấy không đủ dây cho LED và quạt. Lý do là tất cả dùng chung dây GND. Đây là chỗ bộ wago tùy chọn phát huy tác dụng. Hoặc nếu bạn đang dùng toolchanger và PCB do mình thiết kế, bạn có thể gom tất cả vào chung bằng ferrule rồi nối vào PCB. Sơ đồ đi dây cho chainflex (dùng sợi to hơn làm ground và power trong chainflex).

Sơ đồ đi dây Chainflex

HÌNH LẮP RÁP

TUYÊN BỐ MIỄN TRỪ 1:

ehaust grill, mounting bracket và rear cover được dựa theo các parts của VORON. Đây không phải thiết kế hay sáng tạo nguyên bản của riêng mình.
