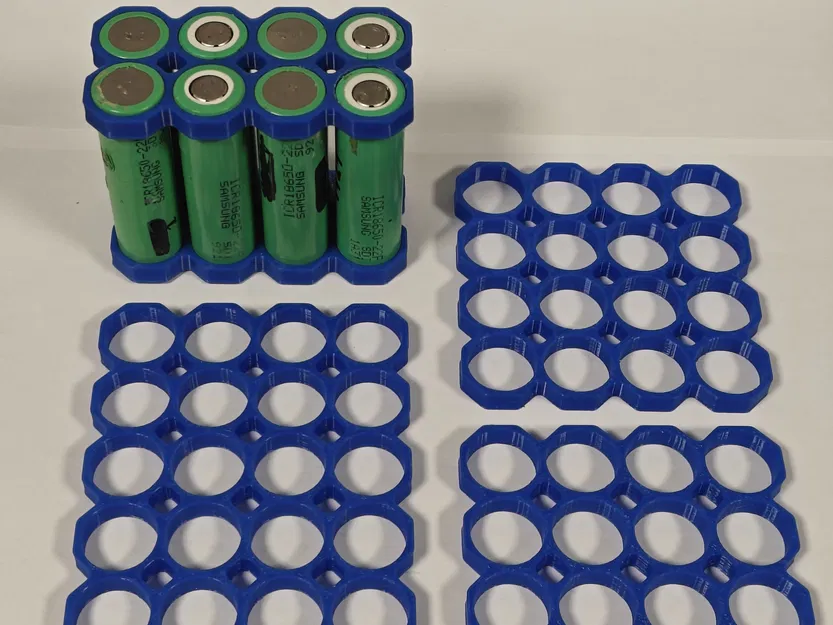

Grid kê pin 18650 dạng bát giác (8–28 cell) | Octagonal Spacer Grid

Đây là phiên bản “Powerhouse” của hệ thống khay giữ pin octagonal của mình. Những grid rộng 4 hàng này được thiết kế riêng cho các dự án lưu trữ năng lượng quy mô lớn như powerwall gia đình, bộ tích điện solar, hoặc pack pin EV hiệu năng cao.

Vì sao nên dùng series rộng 4?

• Tốc độ lắp ráp: Thay vì phải dán keo hàng chục khay nhỏ, dùng những khối lớn này để ráp nhanh các mảng pin khổng lồ.

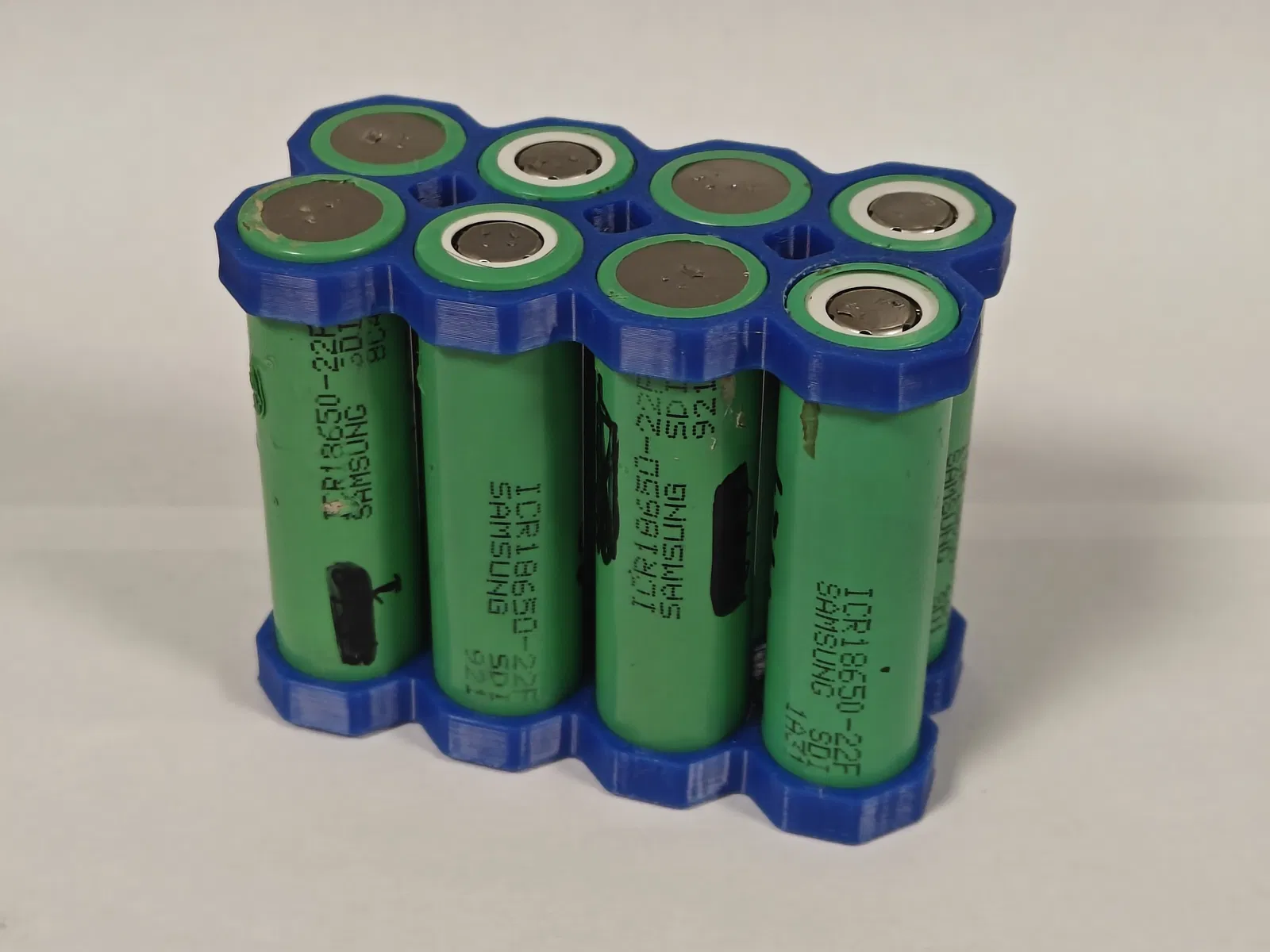

• Độ cứng kết cấu: Một khối rộng 4 tạo “lõi” cực kỳ cứng, giữ cell thẳng hàng chuẩn dưới tải trọng của một pack lớn.

• Kênh octagonal: Với pack dày 4 lớp trong môi trường rất sít, thông gió và đi dây là yếu tố quan trọng. Thiết kế octagonal đảm bảo luôn có khe hở giữa từng cell để tránh tích nhiệt và chừa đường cho dây sense của BMS đi xuyên qua.

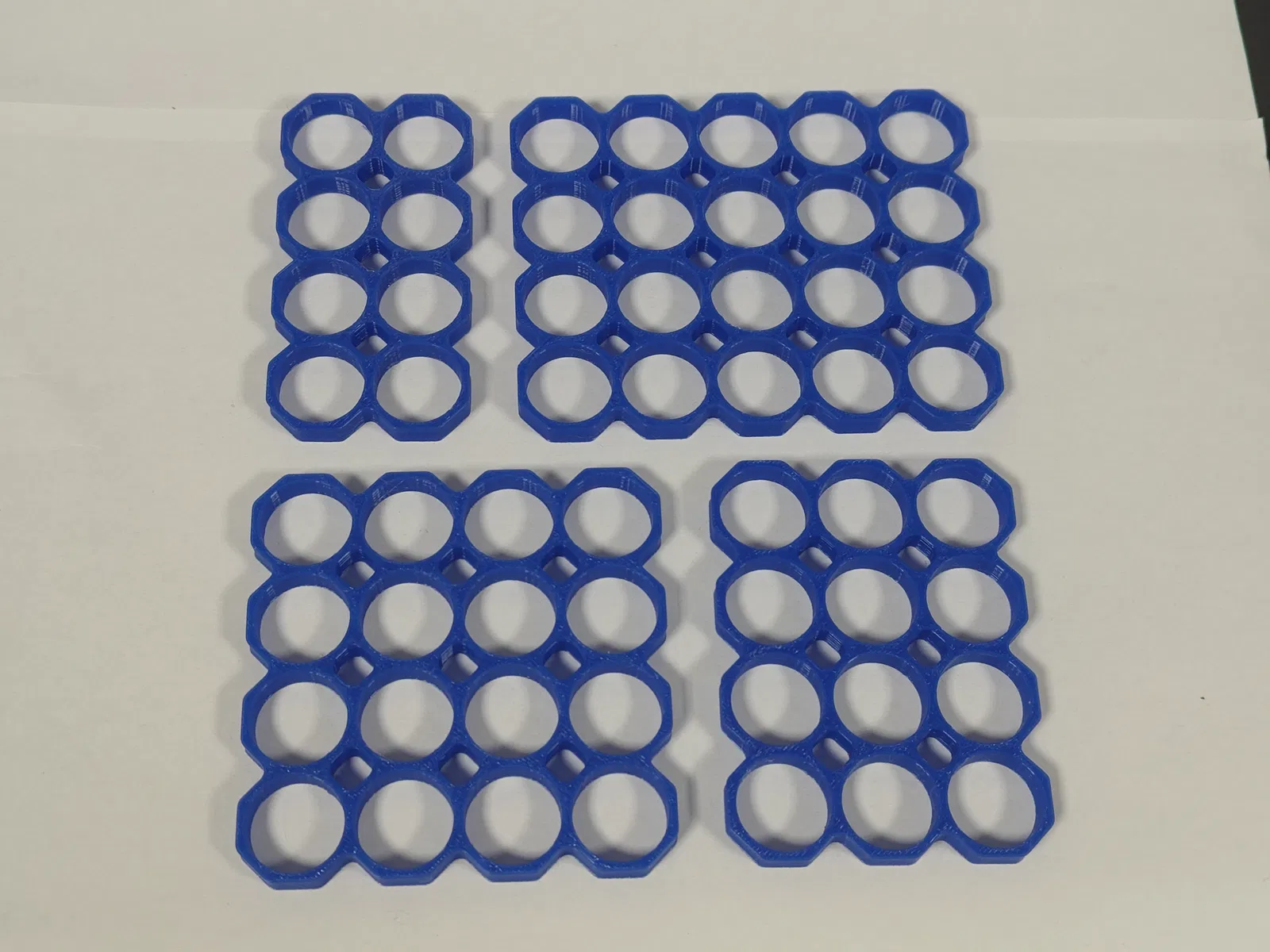

Bộ file gồm (kích thước grid):

• 4x2

• 4x3

• 4x4

• 4x5

• 4x6

• 4x7

Hướng dẫn in:

• Vật liệu: Bắt buộc dùng ABS, ASA hoặc PETG. Pack xả dòng cao sẽ sinh nhiệt làm PLA bị biến dạng.

• Độ khít: Thiết kế theo kiểu friction fit để ôm chắc.

• Số vòng tường (Wall Count): Dùng ít nhất 3 perimeters để đạt độ cứng tối đa.
