Lưới Spacer Pin 18650 | Bát giác (4-14 cell)

Đây là bản mở rộng “Double Wide” của hệ thống ngàm giữ pin dạng bát giác (octagonal) của mình. Nếu các thanh đơn lẻ rất tiện để tùy biến, thì các lưới 2 hàng (2-row grids) này sẽ cho độ cứng vững cao hơn nhiều khi dựng các pack pin hình chữ nhật kích thước lớn.

Tính năng chính:

• Kênh đi dây (Wire Management Channels): Giống như bản đơn, hình bát giác tạo ra các khe hở hình thoi chuẩn giữa các cell. Nhờ vậy bạn có thể luồn dây nối series, dây BMS, hoặc cảm biến nhiệt độ xuyên qua phần trung tâm của pack.

• Lưới cứng vững (Rigid Grid): Liên kết các cell theo khối rộng 2 cell giúp giảm cong vênh và giữ pack luôn vuông vức.

• Tản nhiệt (Cooling): Các góc mở cho phép không khí lưu thông theo phương thẳng đứng giữa các cell.

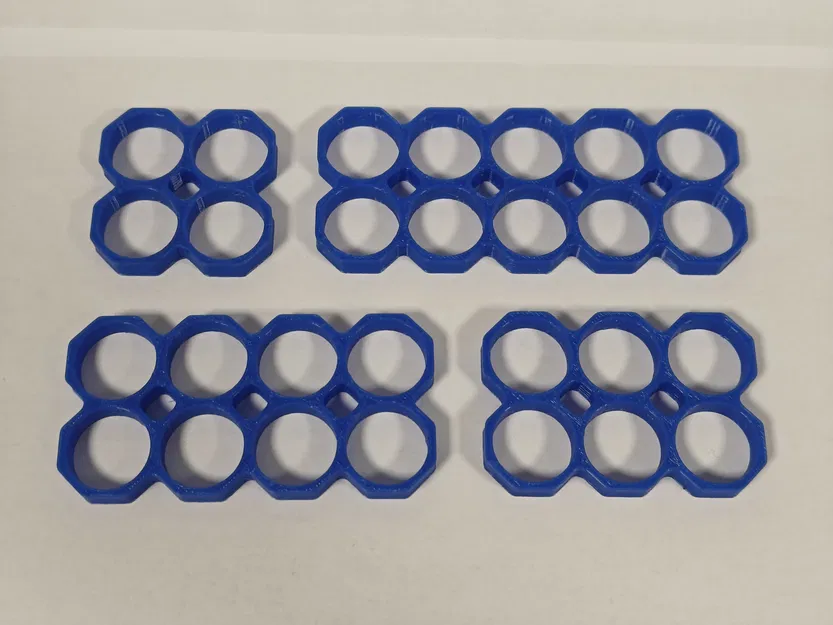

Bộ file bao gồm (kích thước lưới):

• 2x2

• 2x3

• 2x4

• 2x5

• 2x6

• 2x7

Hướng dẫn in:

• Vật liệu: Bắt buộc dùng ABS, ASA, hoặc PETG để đảm bảo an toàn cho pack pin (PLA bị biến dạng ở nhiệt độ quá thấp).

• Độ khít (Fit): Thiết kế dạng ép khít (tight friction fit) để giữ cell chắc chắn mà không cần keo.
