Giá đỡ LED – Chốt kẹp Morse Code

Trong một buổi workshop về Morse code cho mấy bé, mình muốn cho các bé tự làm một thiết bị Morse code cơ bản. Bọn mình quyết định dùng đèn thay vì âm thanh để phát tín hiệu Morse.

Material: PLA
Orientation: để mặt có lỗ hướng xuống
Supports: Không

Những món bạn cần

• 1x kẹp phơi đồ bằng gỗ (wooden washing peg)

• 1x pin CR2302

• 1x khay/đế pin CR2302 (tốt nhất là loại có sẵn dây)

• 1x LED 5mm (màu nào cũng được)

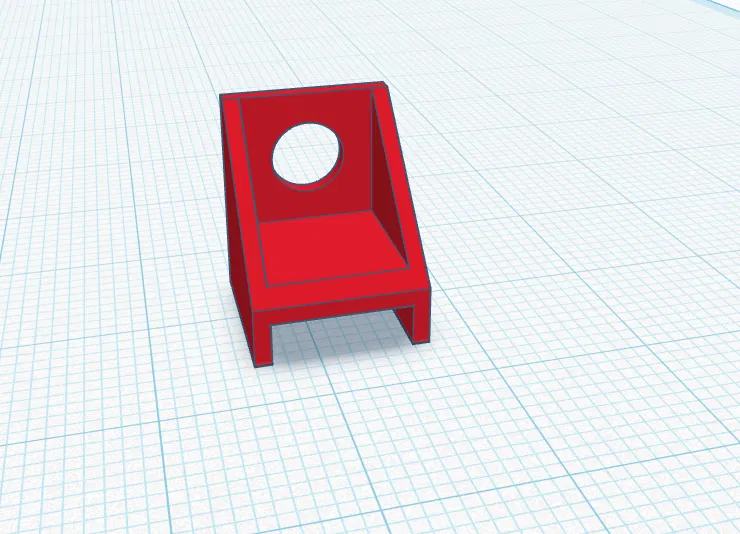

• 1x pát/bracket in 3D

• 2x chốt tán (split pins)

Đầu tiên bạn khoan một lỗ xuyên qua cả hai miếng ở đầu kẹp

Sau đó luồn 2 chốt tán qua các lỗ sao cho phần đầu chốt nằm ở phía trong.
QUAN TRỌNG: Ở trạng thái bình thường, hai đầu chốt không được chạm nhau.

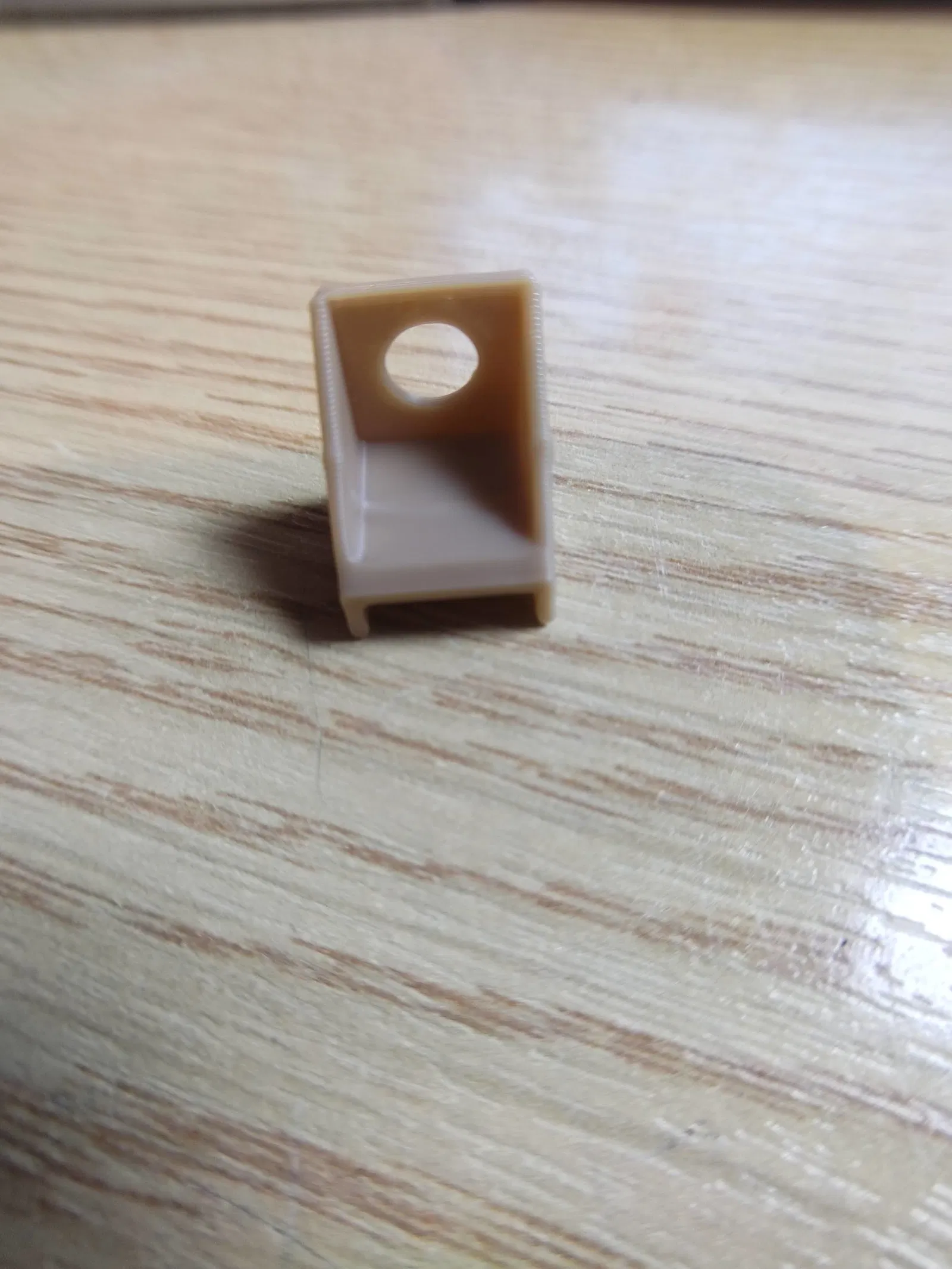

Dùng súng bắn keo nến để dán cái bracket giữ LED lên phía trên kẹp

Nối dây âm (negative) của khay pin vào phần kẹp dưới, rồi dán khay pin vào phía dưới của kẹp tại vị trí bạn vừa nối dây

Nối thêm một sợi dây vào chốt tán phía trên

Gắn LED vào bracket rồi nối dây dương (positive) vào chân dài hơn của LED, và nối dây âm (negative) vào chân ngắn hơn của LED.

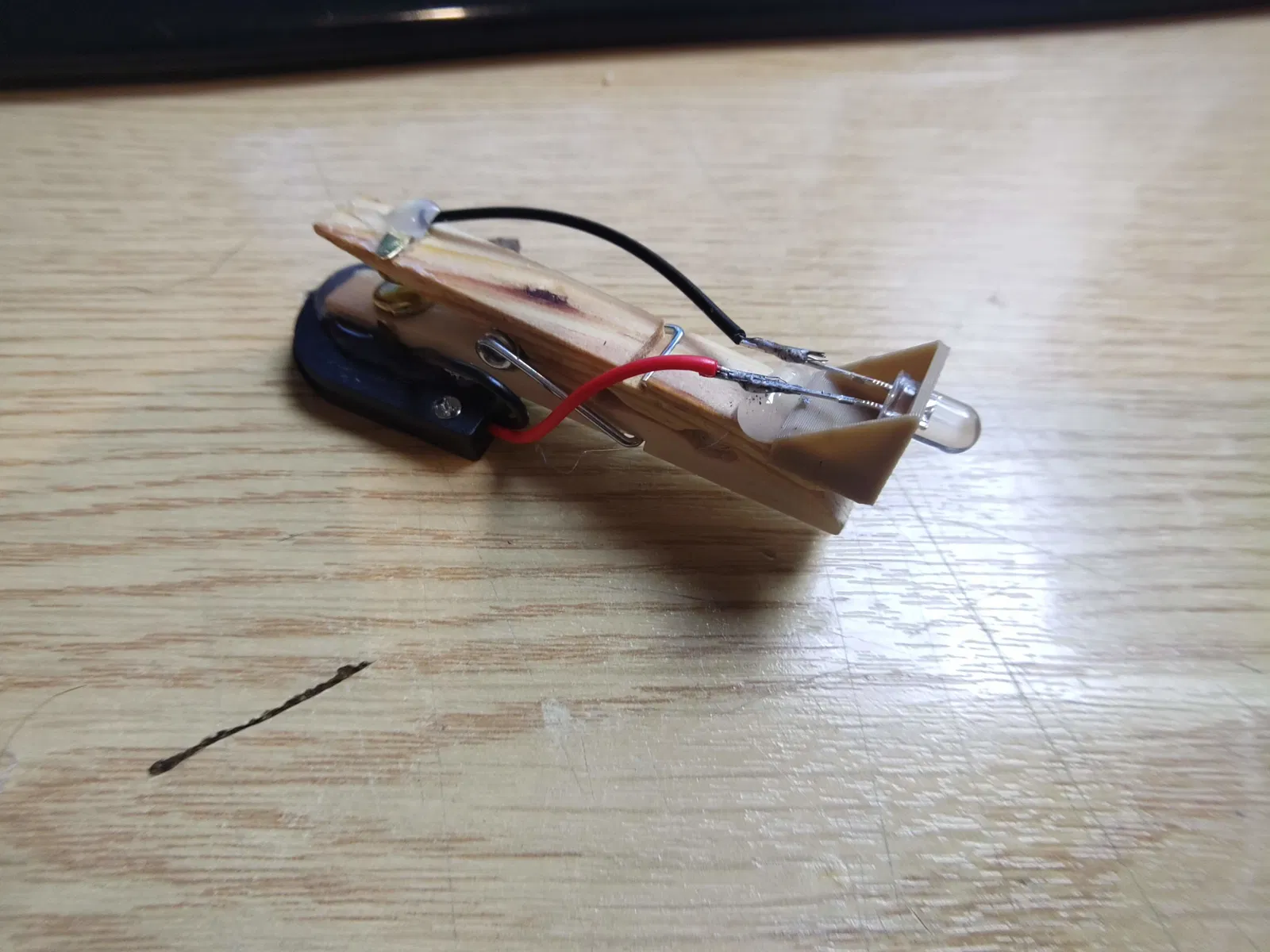

Xong rồi đó.

Giờ thì gõ Morse thôi.
