Sổ A5 vòng kẹp YAFOSAN (Open Source, in 3D)

Yet Another Fully Open Source A5 Ring Notebook

Để lấy file nguồn, xem repo -> https://github.com/dggavancho/yafosan

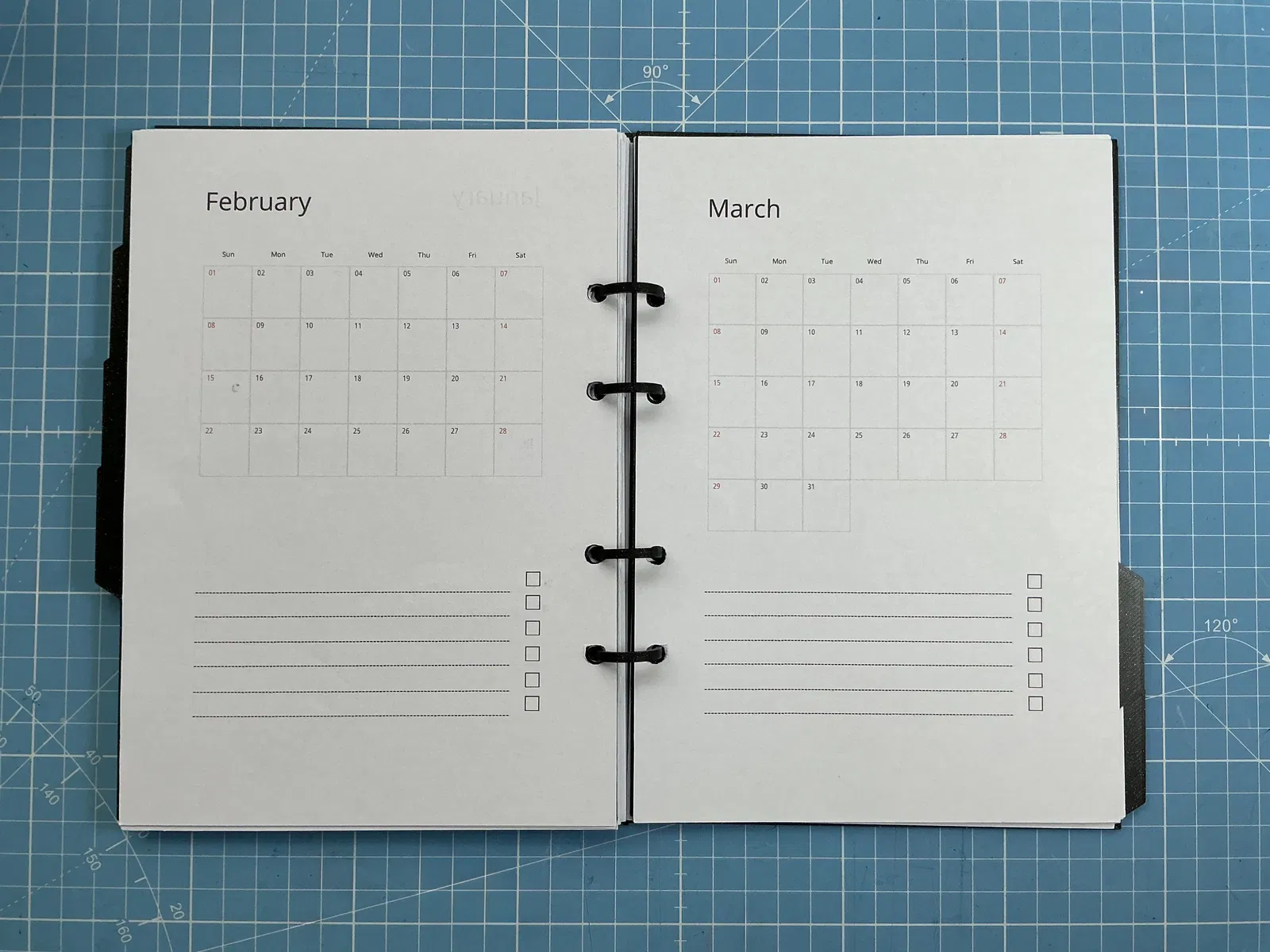

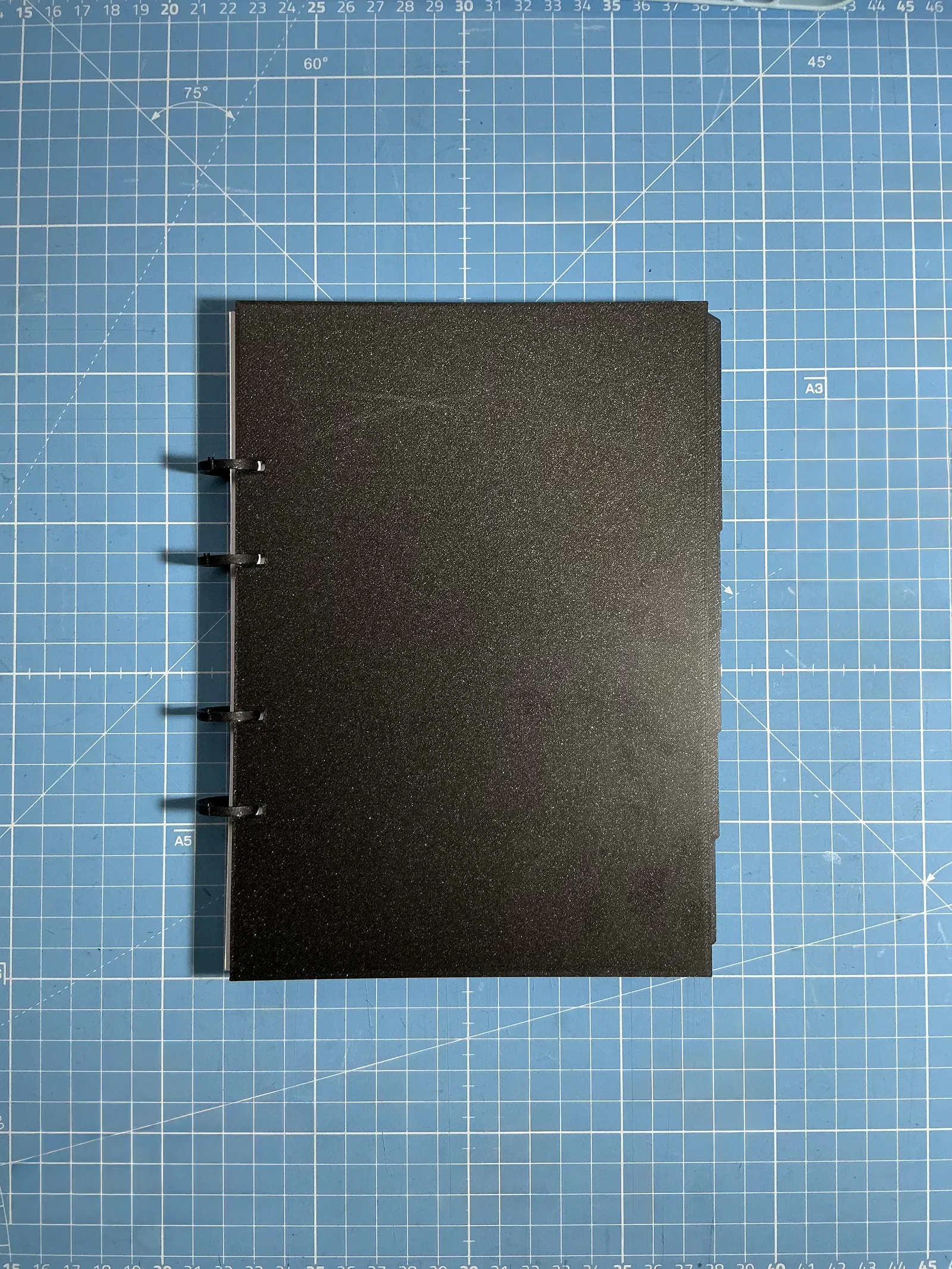

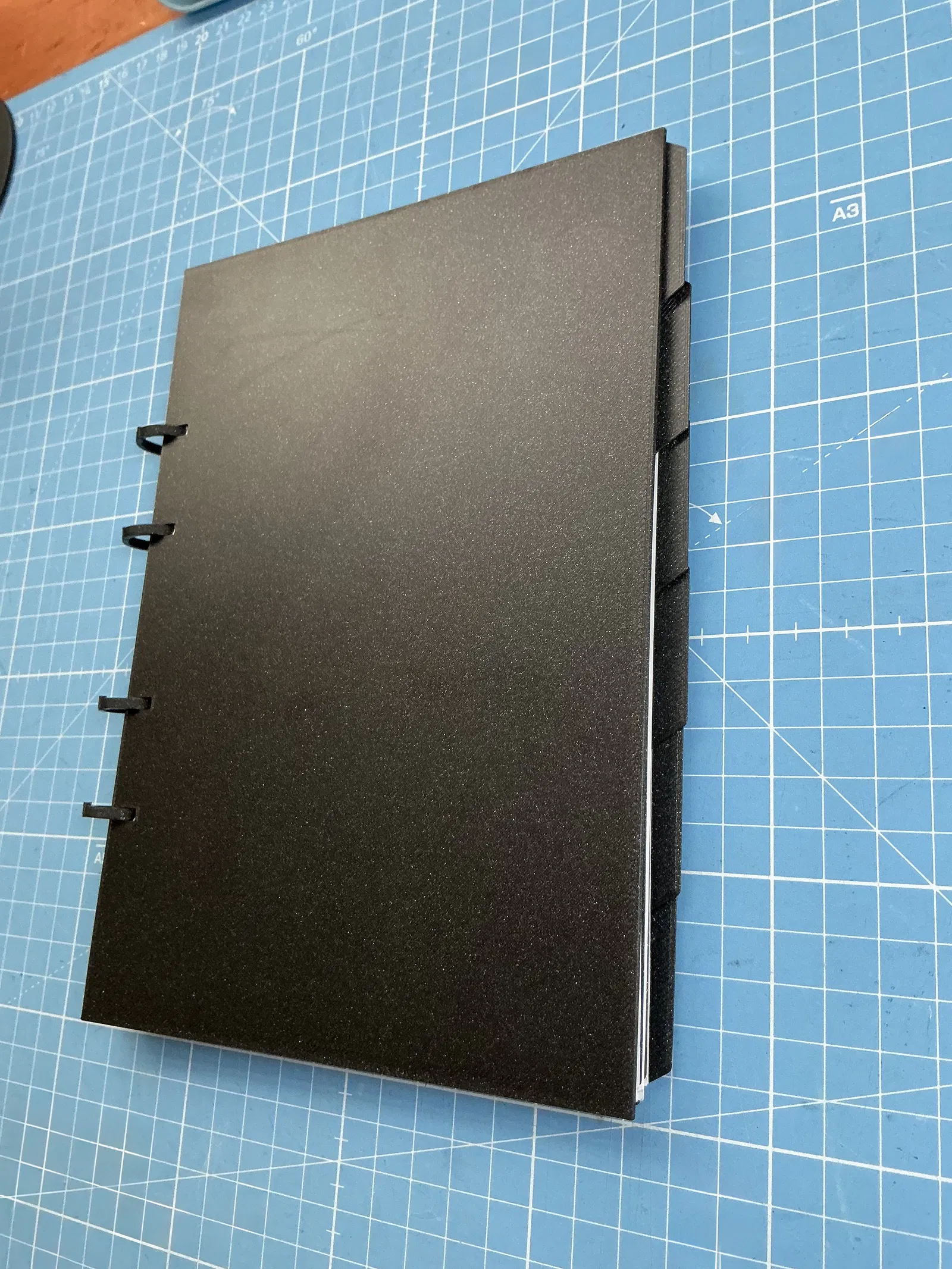

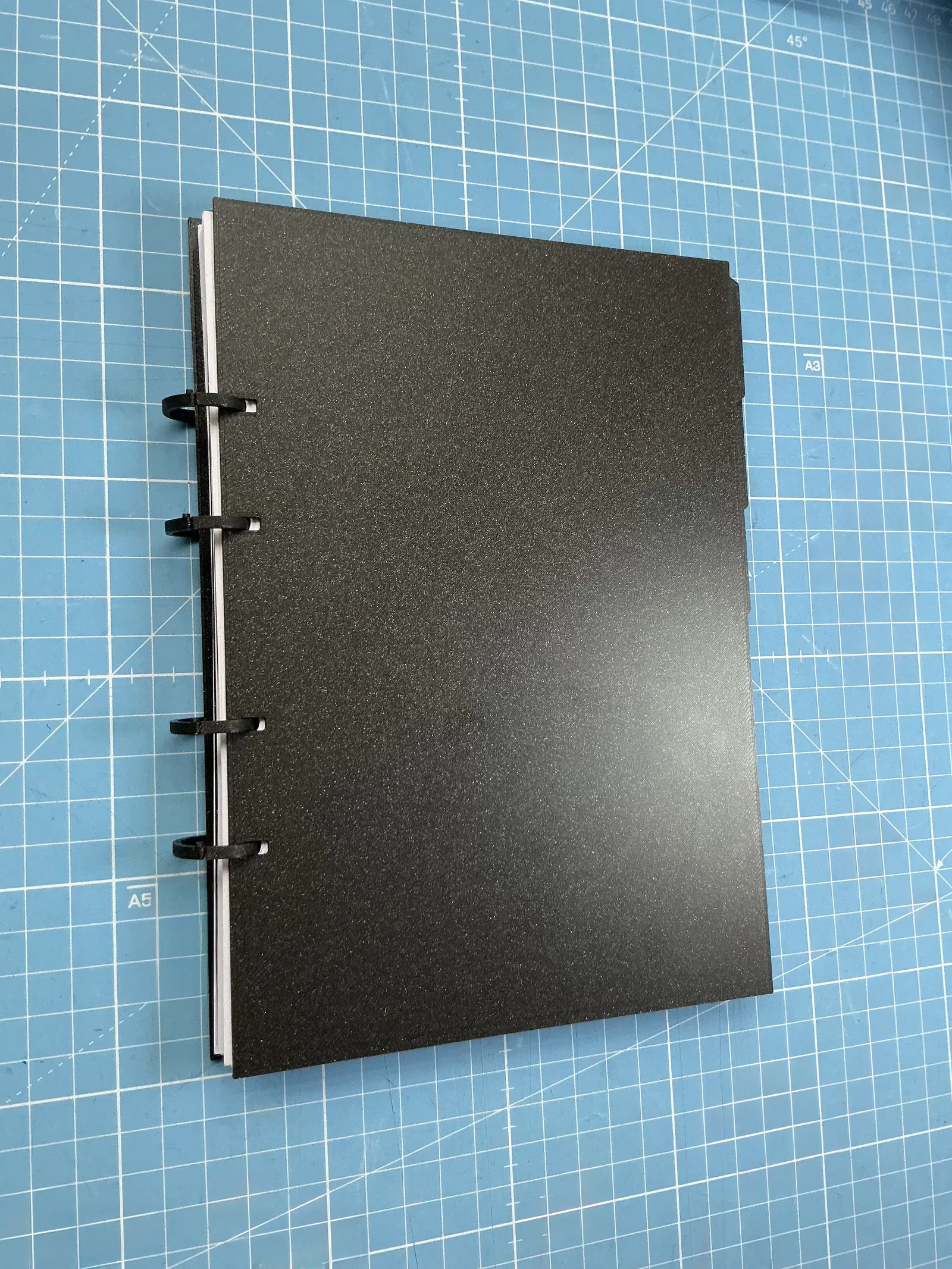

YAFOSAN là một cuốn sổ A5 nạp lại được (refillable), tối giản, in 3D được hoàn toàn, không màu mè.

Cuốn sổ được thiết kế tương thích với dụng cụ bấm lỗ 2 lỗ tiêu chuẩn (standard two-hole punch) và dùng vòng (rings) để kẹp giữ giấy.

Những gì có sẵn (file)

Repo này bao gồm các file in được cho:

• Bìa (Cover)

• Vòng kẹp (Binder rings)

• Tấm chia trang (Page dividers)

• Miếng canh bấm lỗ (Spacer for punch alignment)

• Thước/đồ gá canh bấm lỗ đúng vị trí (Guide for punching holes in the correct position)

Tất cả đối tượng được cung cấp ở các định dạng sau:

• .3mf

• .step

• .FCStd (file nguồn FreeCAD)

Hướng dẫn lắp ráp

Khuyến nghị chung

• Vật liệu: PLA Chiều cao lớp: 0.2 mm

• Không cần supports

• Giấy A5 tiêu chuẩn

Linh kiện cần có

• Bìa ×2

• Vòng kẹp ×4

• Tấm chia (tuỳ chọn, tối đa 6)

• Miếng canh bấm lỗ ×1

• Thước canh bấm lỗ ×1

Hướng dẫn từng bước

1. Gắn các vòng kẹp vào một mặt bìa cho chắc. Bìa này sẽ là bìa sau của cuốn sổ. Vòng kẹp có chiều lắp: phần chặn (stopper) phải hướng về phía trên của cuốn sổ. Tạm để cụm này sang một bên.

2. Gắn miếng canh bấm lỗ vào dụng cụ bấm lỗ 2 lỗ, ở phía dùng để canh giấy trước khi bấm. Khuyến nghị dùng băng keo 2 mặt để sau này có thể tháo ra.

3. Lấy một tờ giấy và gấp đôi lại.

4. Đánh dấu đúng vị trí đường gấp (nếp gấp) tạo ra sau khi gấp.

5. Dùng thước canh bấm lỗ và hai rãnh (notches) của nó để tạo dấu canh cho dụng cụ bấm lỗ 2 lỗ.

6. Bấm lỗ tờ giấy.

7. Bẻ mở các vòng kẹp cẩn thận và luồn giấy đã bấm lỗ vào.

8. Lắp bìa còn lại (đây sẽ là bìa trước). Giấy lúc này sẽ được giữ cố định.

Ghi công

YAFOSAN được chia sẻ theo tinh thần open source và làm đồ. Nếu dự án này hữu ích với bạn, có thể nhắc tên hoặc gắn link về repo gốc thì rất quý, nhưng hoàn toàn không bắt buộc.

Giấy phép

Dự án này được cấp phép theo MIT License. Xem file LICENSE.md để biết thêm chi tiết.
