Klipper Expander là lựa chọn rất đáng làm nếu bạn đang tính thêm tính năng mới cho con Sovol Zero của mình.

Nó rẻ, ổn định, cực dễ triển khai và mở ra cho bạn cả đống hướng nâng cấp mới...

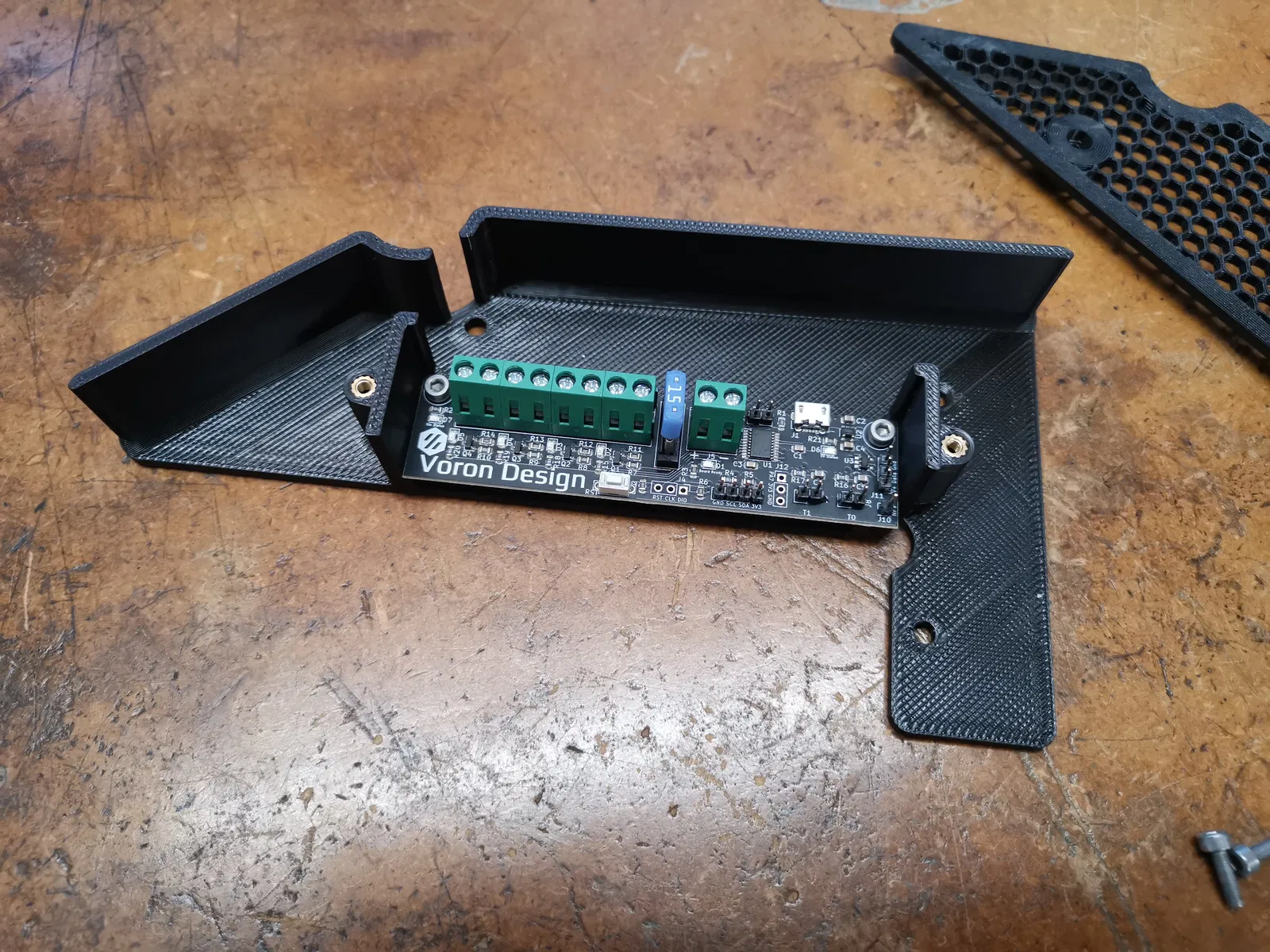

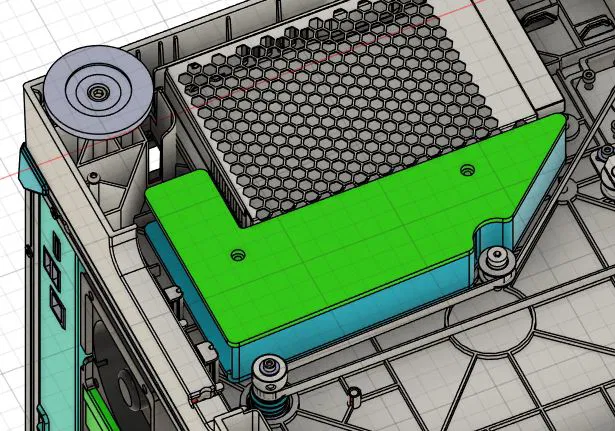

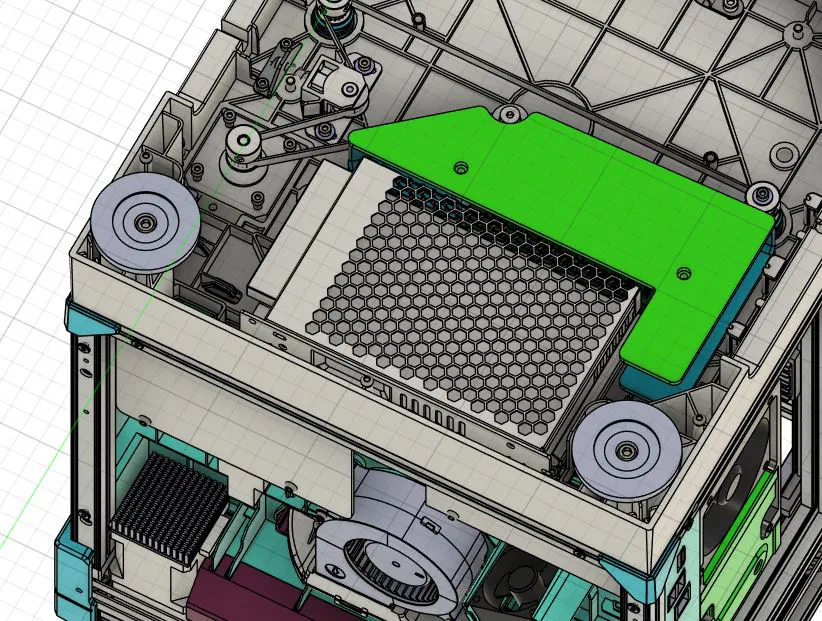

Vì mình cần Klipper Expander cho các Mod sắp tới, nên mình thiết kế một cái mount cho Zero.

Nguồn tài liệu chính cho Klipper Expander nằm ở đây:

https://github.com/VoronDesign/Voron-Hardware/tree/master/Klipper_Expander/Documentation

Setup:

https://github.com/VoronDesign/Voron-Hardware/blob/master/Klipper_Expander/Documentation/Setup_and_Flashing_Guide.md

Các file *.cfg để bắt đầu:

https://github.com/VoronDesign/Voron-Hardware/tree/master/Klipper_Expander/Software

Cách setup khá là thẳng thắn. Tất cả expander mình đặt mua đều đã được pre-flash sẵn, nên thường bạn có thể bỏ qua phần đó. Chỉ cần gắn expander lên mount, kết nối qua USB, cấp 24V từ bộ nguồn, đọc tên serial port rồi cập nhật vào file cfg cho đúng, sau đó setup các thiết bị của bạn. Xong.

Fysetc Klipper Expander:

https://de.aliexpress.com/item/1005002384419036.html?pdp_npi=4%40dis%21EUR%21%E2%82%AC%207%2C47%21%E2%82%AC%207%2C47%21%21%218.56%218.56%21%40211b441e17689884580171354e8260%2112000020472565357%21sh%21AT%21738244749%21X&spm=a2g0o.store_pc_allItems_or_groupList.new_all_items_2007523563628.1005002384419036&gatewayAdapt=glo2deu

BOM:

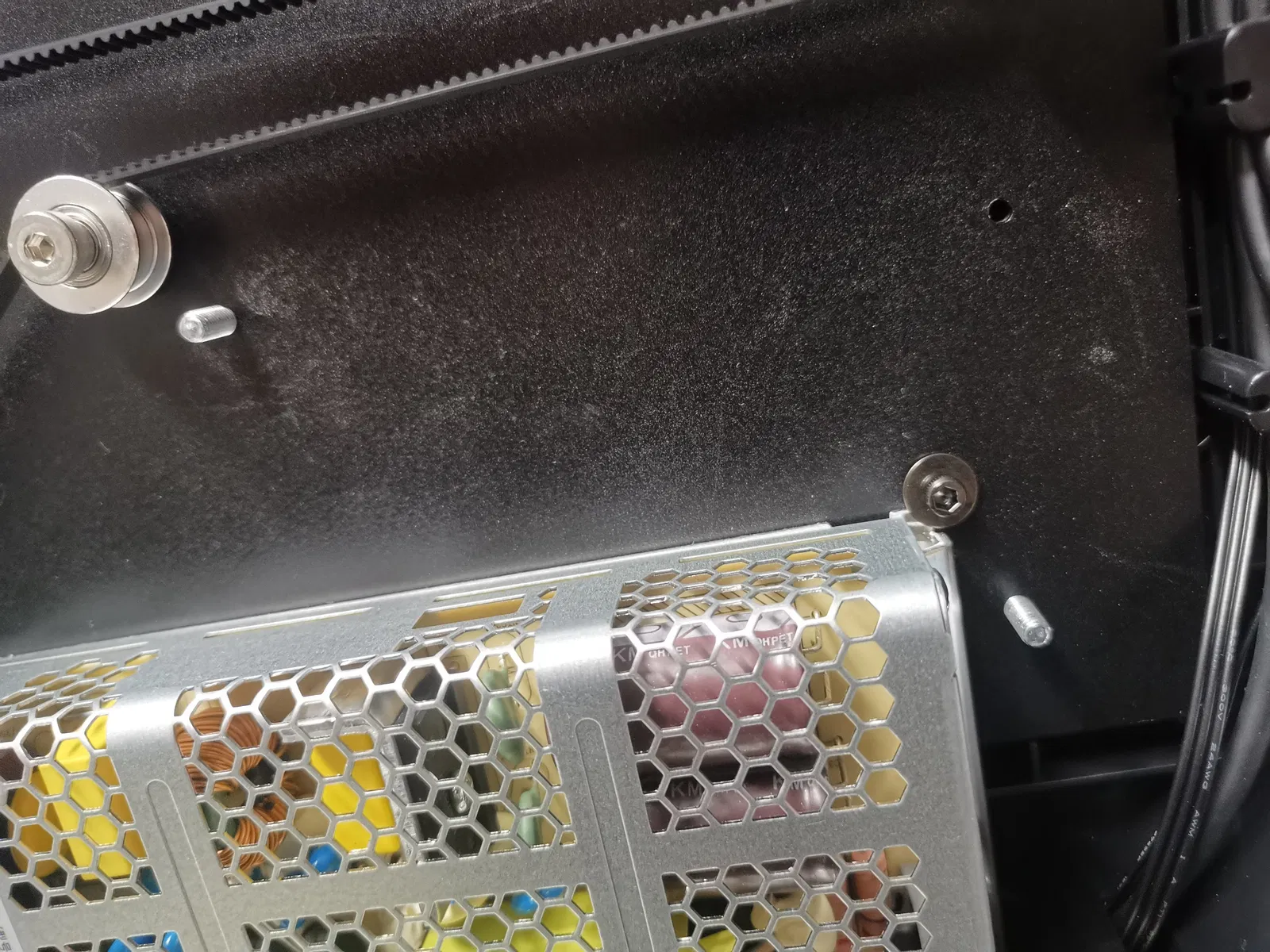

  • 2x M4x18 (16) để bắt mount lên Zero. (Thay cho vít zin)

  • 2x đai ốc M4 & long đền

  • 4x M3 Voron Style Heat Inserts

  • 2x M3x10

  • 2x M3x6

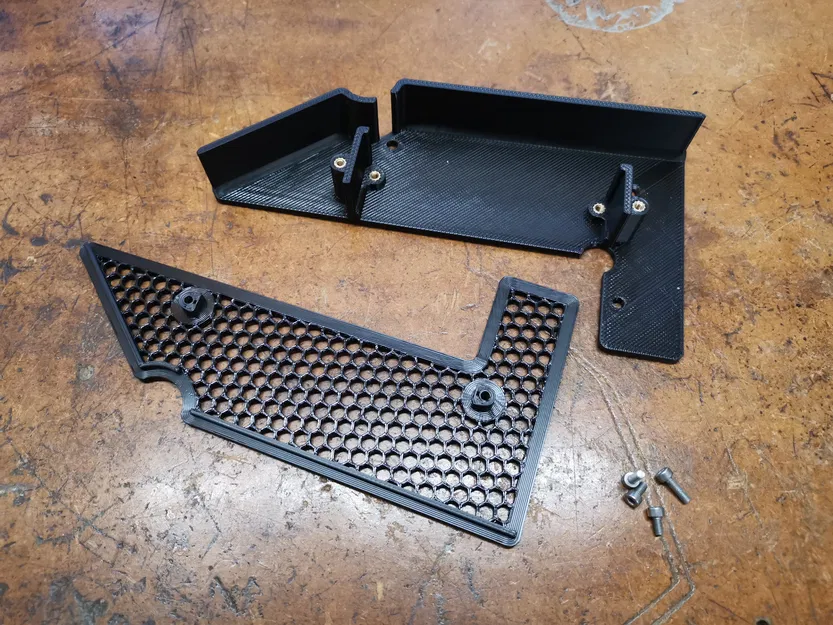

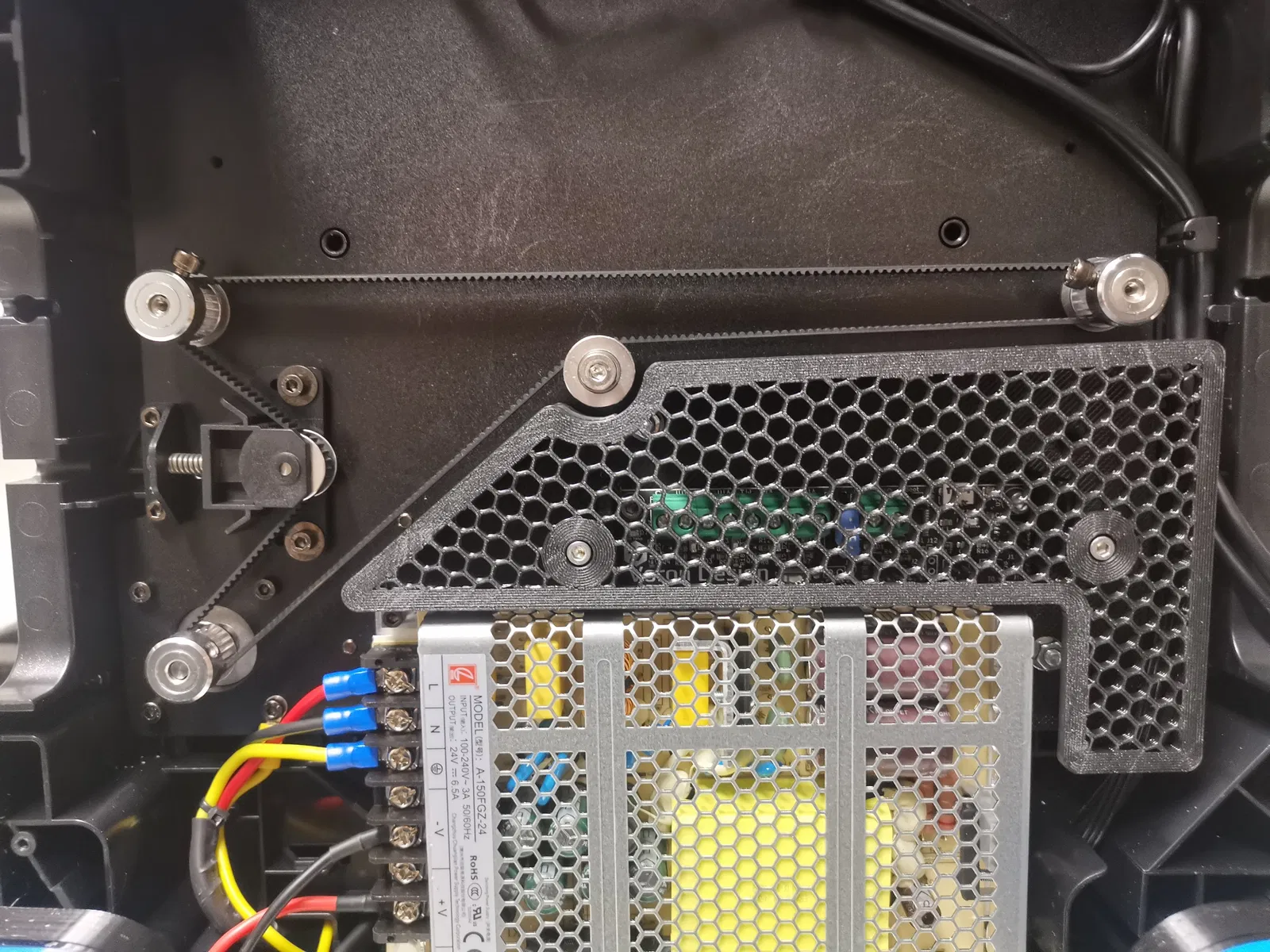

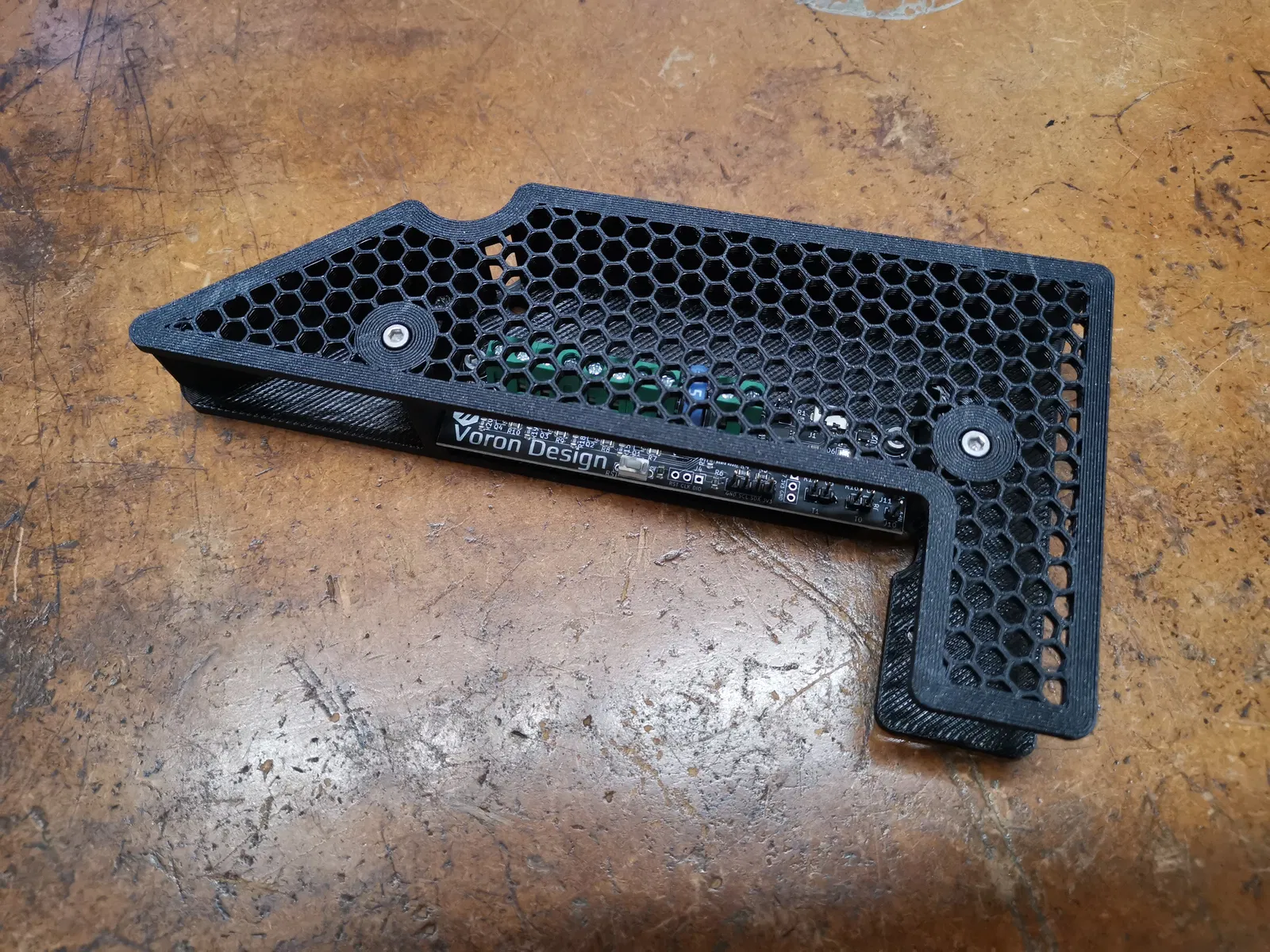

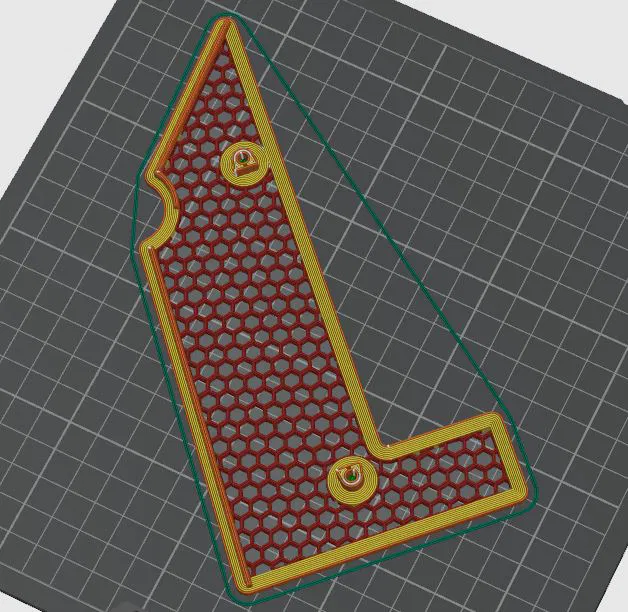

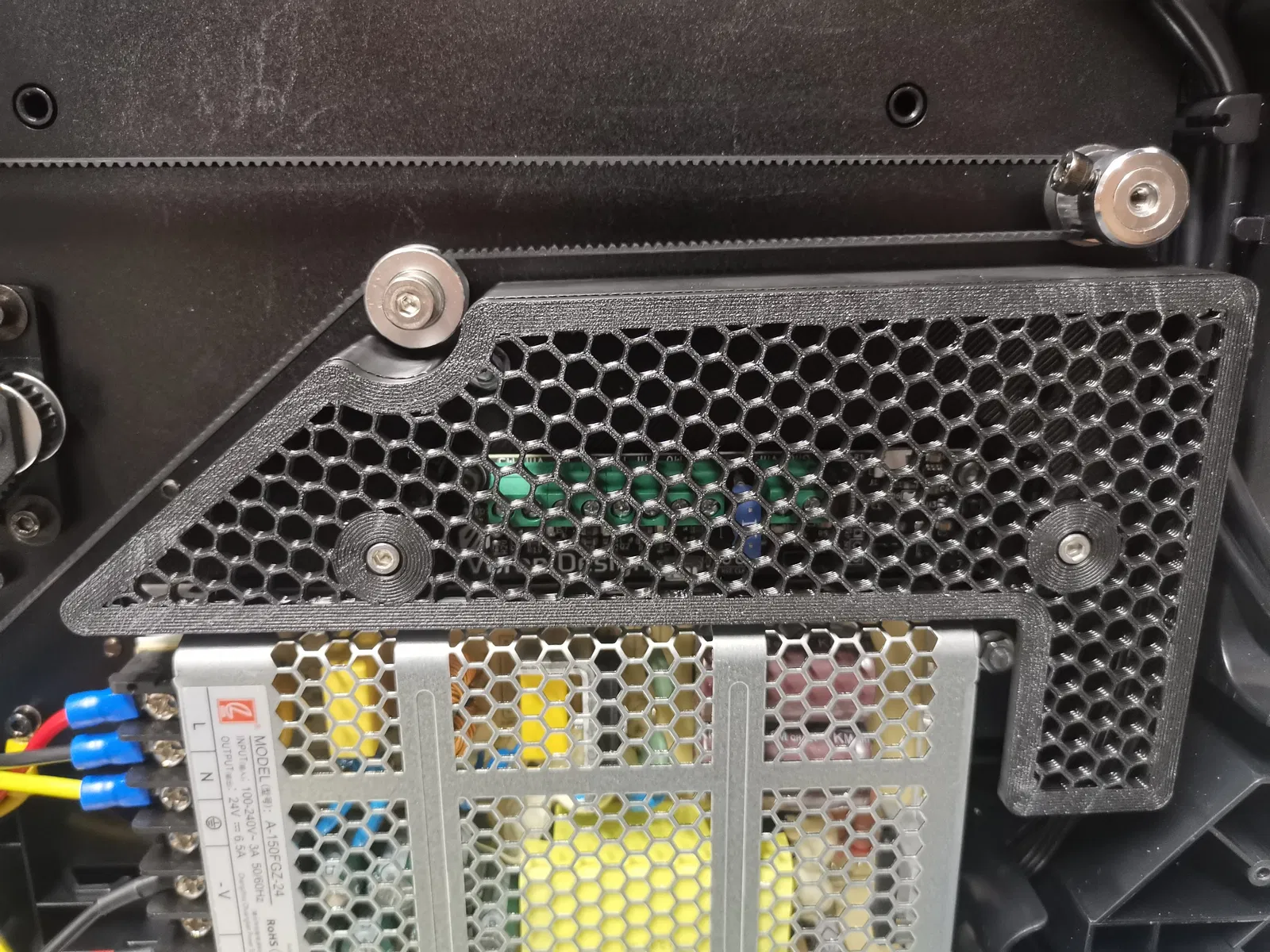

Cái cover là tuỳ chọn. Thật ra không bắt buộc phải có để gắn expander lên Zero. Mình không dùng tấm underbody panel zin, nhưng vẫn muốn có bảo vệ tốt và đi dây gọn gàng.

Tuỳ chọn: mình cũng up thêm một phiên bản mount có thể dùng chung với underbody panel zin.

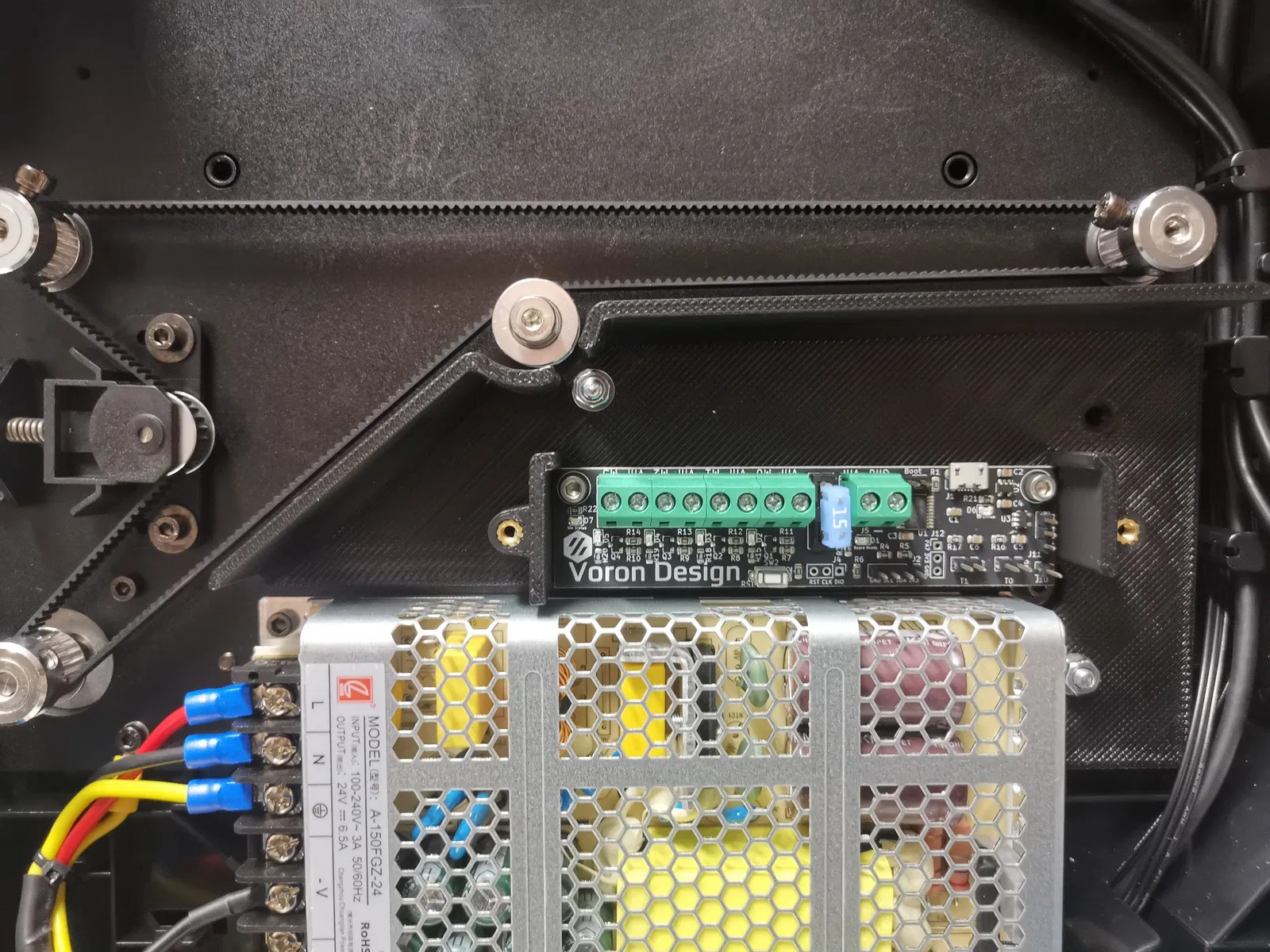

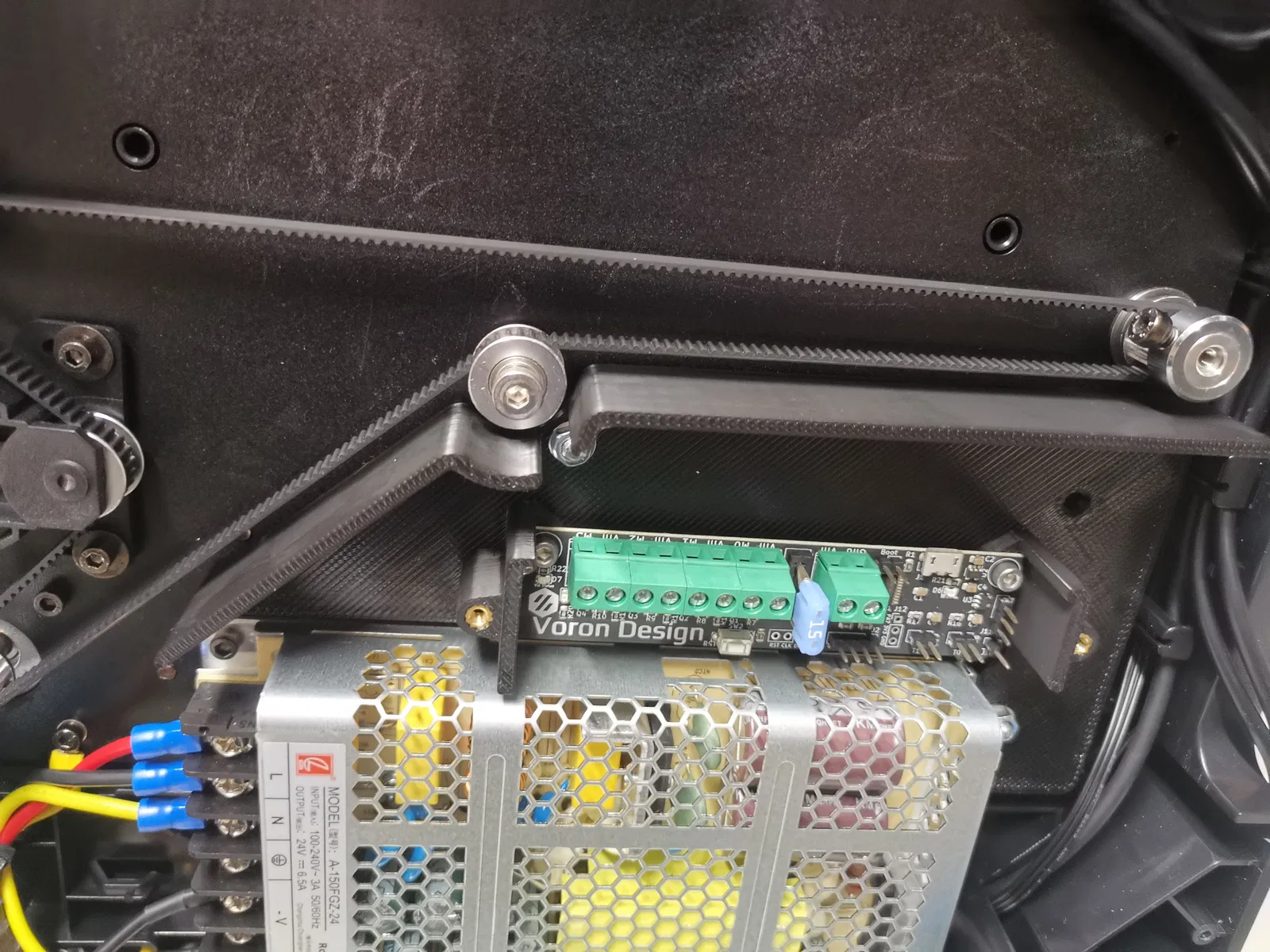

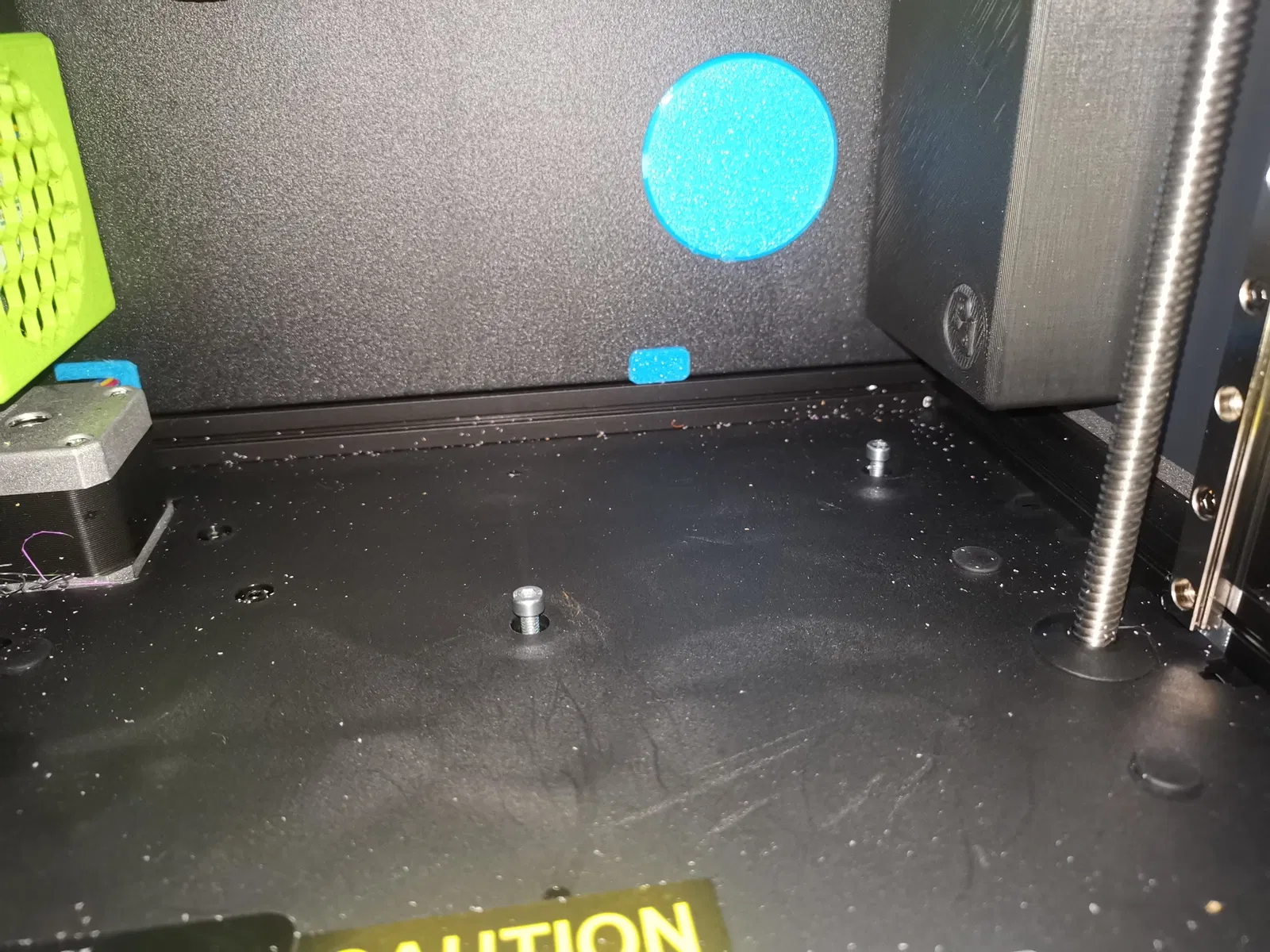

Bạn cũng nên coi thư viện ảnh để tham khảo cách lắp. Hình ảnh nhìn là hiểu.

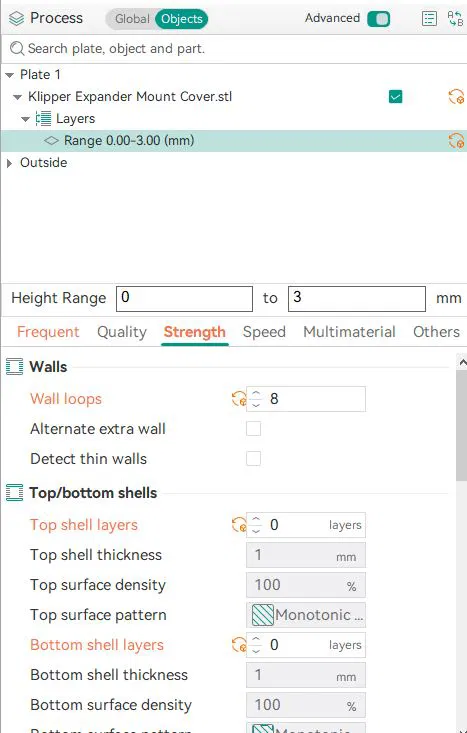

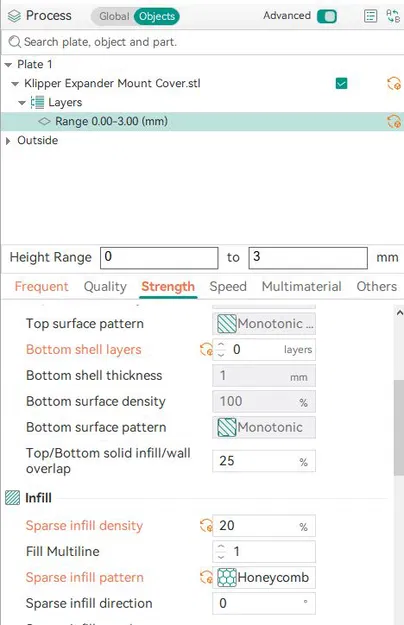

Nên in bằng vật liệu chịu nhiệt cao hơn, ít nhất là PETG; mình dùng ABS+. PLA cũng có thể chạy được trong khoang dưới sàn (underfloor compartment).

Nếu bạn thích thiết kế này thì cứ like, comment hoặc add một cái make nha :)

Chúc in ngon!
