Thay đế kẹp bàn cho Mannesmann mini vise (Mannesmann suction vise base replacement)

Hồi lâu rồi mình có mua một cái mini vise Mannesmann có đế hút. Lúc đó tưởng là ý hay — mà nói ngắn gọn thôi… không ổn chút nào.

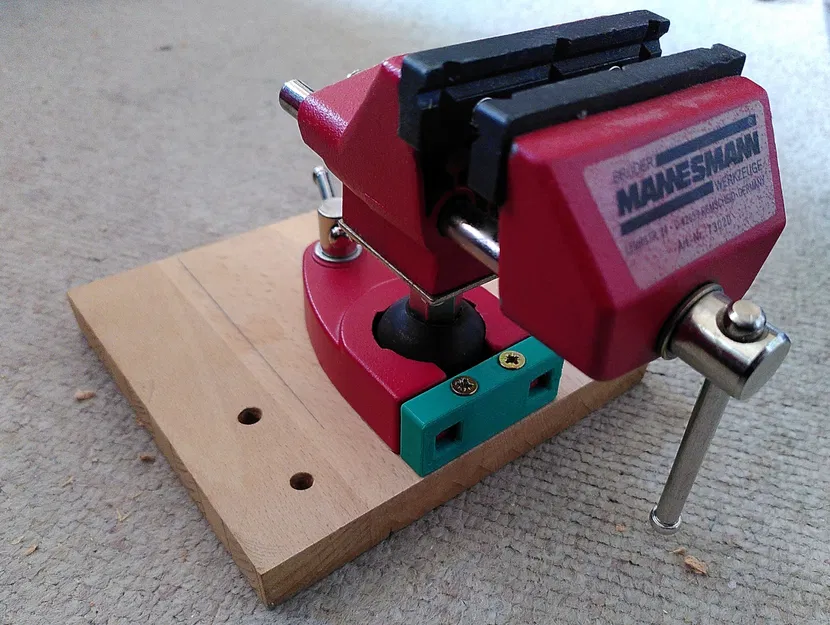

Cái chi tiết nhỏ này sẽ chuyển phần đế hút thành một kiểu có thể kẹp (clamp) lên mặt bàn.

Phần cứng bổ sung (Additional Hardware)

• Một tấm gỗ phù hợp nhu cầu của bạn — mình khuyên dùng gỗ cứng (hardwood)

• Ống ren cấy M8 (M8 screw-in sleeve)

• 2 vít gỗ

Hướng dẫn in (Print instructions)

• In theo đúng orientation như file cung cấp

• 3 perimeters

• Dùng PETg hoặc vật liệu tương đương (mình dùng PCTg)

Lắp ráp (Assembly)

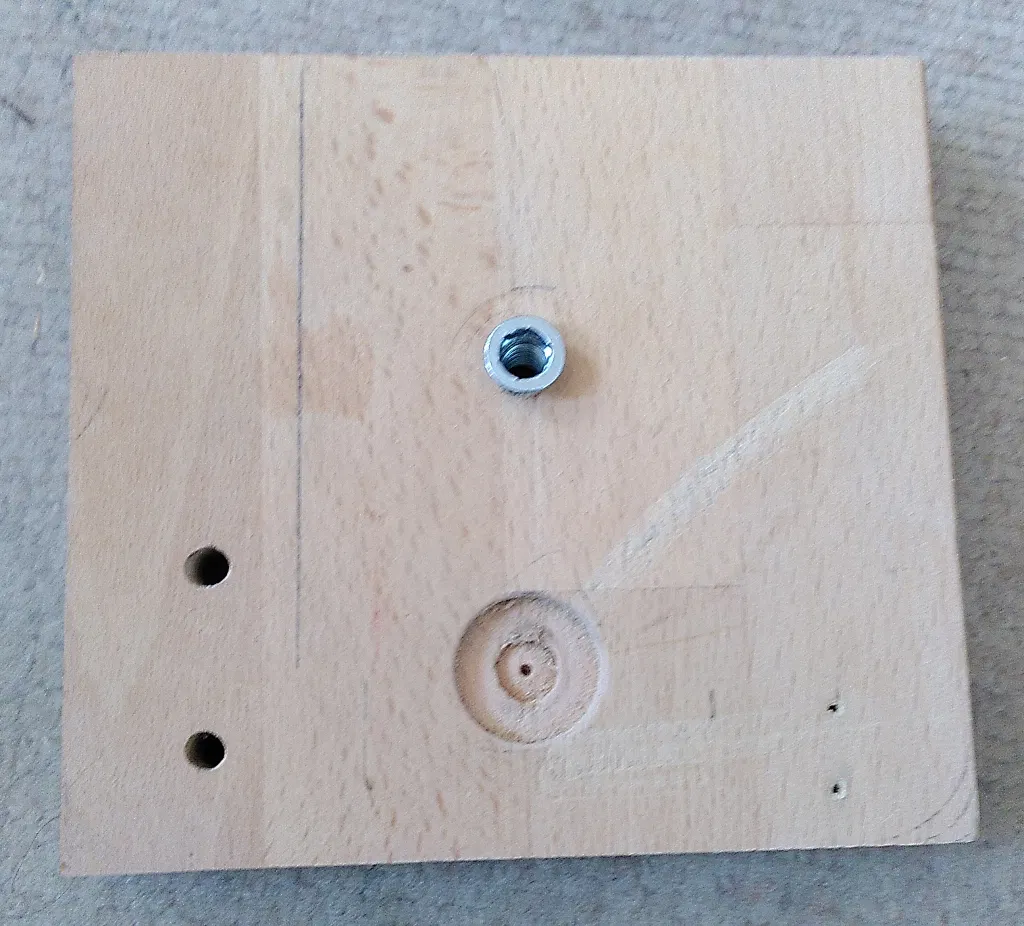

• Khoan một lỗ nhỏ bằng mũi forstner 25mm và bên trong dùng mũi khoan 13mm — xem hình

• Khoan lỗ cho ống ren cấy bằng mũi 10.5mm

• Lắp ống ren cấy vào, chi tiết in phải nằm phẳng hoàn toàn trên tấm gỗ

• Lắp cái vise lên tấm gỗ

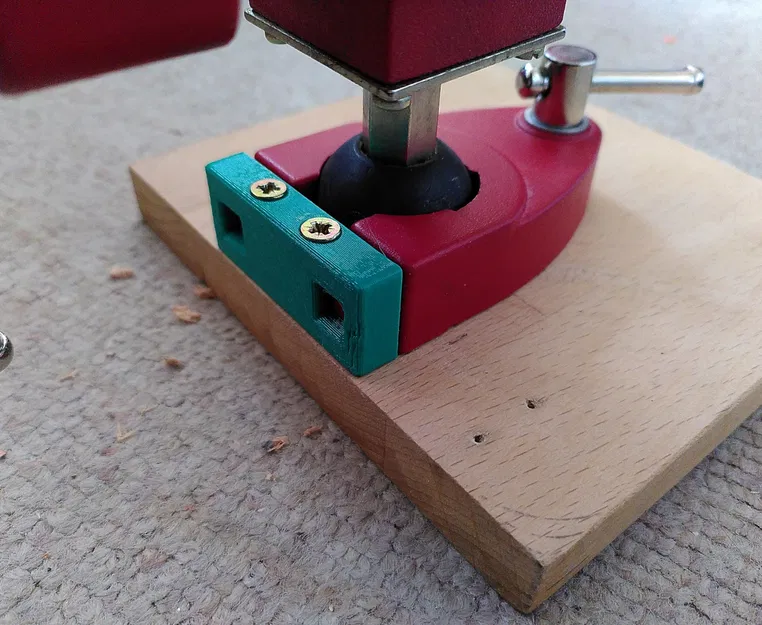

• Gắn chi tiết in (part a) và bắt vít cố định

Ghi chú thêm (Additional notes)

Mình rất muốn nhận góp ý để cải thiện các món mình làm! Nên bạn nhớ thả like, đăng make, comment và rate bản in để mọi người (và mình) biết chất lượng ra sao.
Nếu bạn đăng make, cho mình biết bạn dùng loại filament nào nha.

Nếu bạn muốn ủng hộ mình bằng cách donate một ly cà phê thì ghé: https://ko-fi.com/antimaterie mình sẽ rất vui. Số tiền này sẽ được đầu tư cho mọi thứ liên quan tới 3D printing để ra được nhiều model chất lượng và tốt hơn.

Nói chung các bản in của mình không dùng cho mục đích thương mại. Nhưng nếu bạn là chủ print farm và muốn bán một số món của mình thì vui lòng liên hệ mình.

Chúc bạn dùng model vui vẻ.
