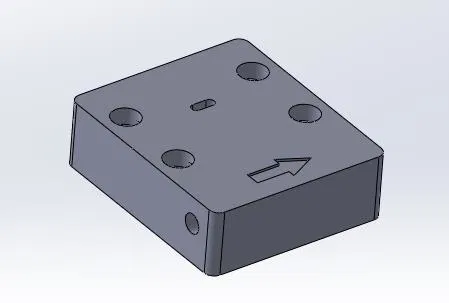

Vỏ/hộp thay thế cho Runout Sensor (Ender 3 V2) dùng ống PTFE

Mình có mua một runout sensor tương thích với Ender 3 V2, và để ý là sau một thời gian dùng thì mỗi lần retract nhanh liên tục nó hay kêu “két két” rất khó chịu. Chắc do bề mặt mấy cái brass insert bị mòn dần và/hoặc bị nóng lên do sợi filament (mình đoán vậy).

Dù sao thì nó cũng làm mình bực thiệt, nên mình quyết định làm một cái vỏ thay thế, dễ in và giải quyết luôn vụ kêu!

Và tất nhiên, mình nghĩ ngay tới ống PTFE. Độ trượt của nó thì khỏi bàn.

Một vài điều cần biết:

• Bạn cần insert ren M3 (threaded inserts) để bắt con sensor thật vào. (Muốn dán keo thì… cũng được, chắc vậy…) Mình thì mua ở Ali Express, nhưng mua chỗ nào cũng được. Quan trọng là bạn có cái giống mỏ hàn (soldering iron) để ép insert vào đúng vị trí.

• Mình dùng ốc M3 Hex Socket Head Bolts, nên model có lỗ để countersink (âm đầu ốc) luôn. Ốc zin cũng xài được với model này, chỉ là bên dưới tấm gá sẽ lòi ra nhiều hơn một chút.

• Mình khuyên nên dùng mũi khoan M4 để làm sạch lỗ xuyên cho ống PTFE, vì hướng in và setting in có thể làm kích thước bị sai lệch chút. Mình muốn kiểu pressure-fit vừa khít, chứ không phải ép tới mức làm nát ống.

• Mình dùng mũi Dremel để khoét một rãnh mở trên ống PTFE, nhưng bạn cũng có thể canh bằng dao bén. Hoặc đơn giản là dùng 2 đoạn ống PTFE riêng, mỗi bên một đoạn. Tuỳ bạn thôi!

Hướng dẫn:

1. Kiểm tra xem model của mình có hợp với giải pháp/kiểu bắt sensor của bạn không. (Kích thước ở cuối mô tả này)

2. In model.

3. Lấy 2 insert ren M3 và ép vào đúng vị trí ở mặt trong bằng mỏ hàn.



4. Làm sạch lỗ xuyên PTFE bằng mũi khoan M4.



5. Pressure-fit ống PTFE vào chỗ và cắt bỏ phần dư. (Nếu bạn muốn dùng 2 đoạn rời để khỏi lộn xộn, bỏ qua và nhảy tới bước 9)



6. Dùng Dremel và bắt đầu khoét rãnh trên ống PTFE để sensor nhận filament. Nhớ đeo khẩu trang và kính bảo hộ khi mài nhựa ra bụi. (Nếu bạn có lưỡi dao siêu bén, siêu mỏng thì có thể bỏ qua và qua bước 7. Mình dùng dao mổ/scalpel.)



7. Dùng dao bén làm gọn lại cái rãnh.



8. Luồn filament qua từ mỗi phía để kéo hết mạt vụn còn lại, rồi cạo lại lần nữa.

9. Bắt runout sensor vào đúng vị trí.

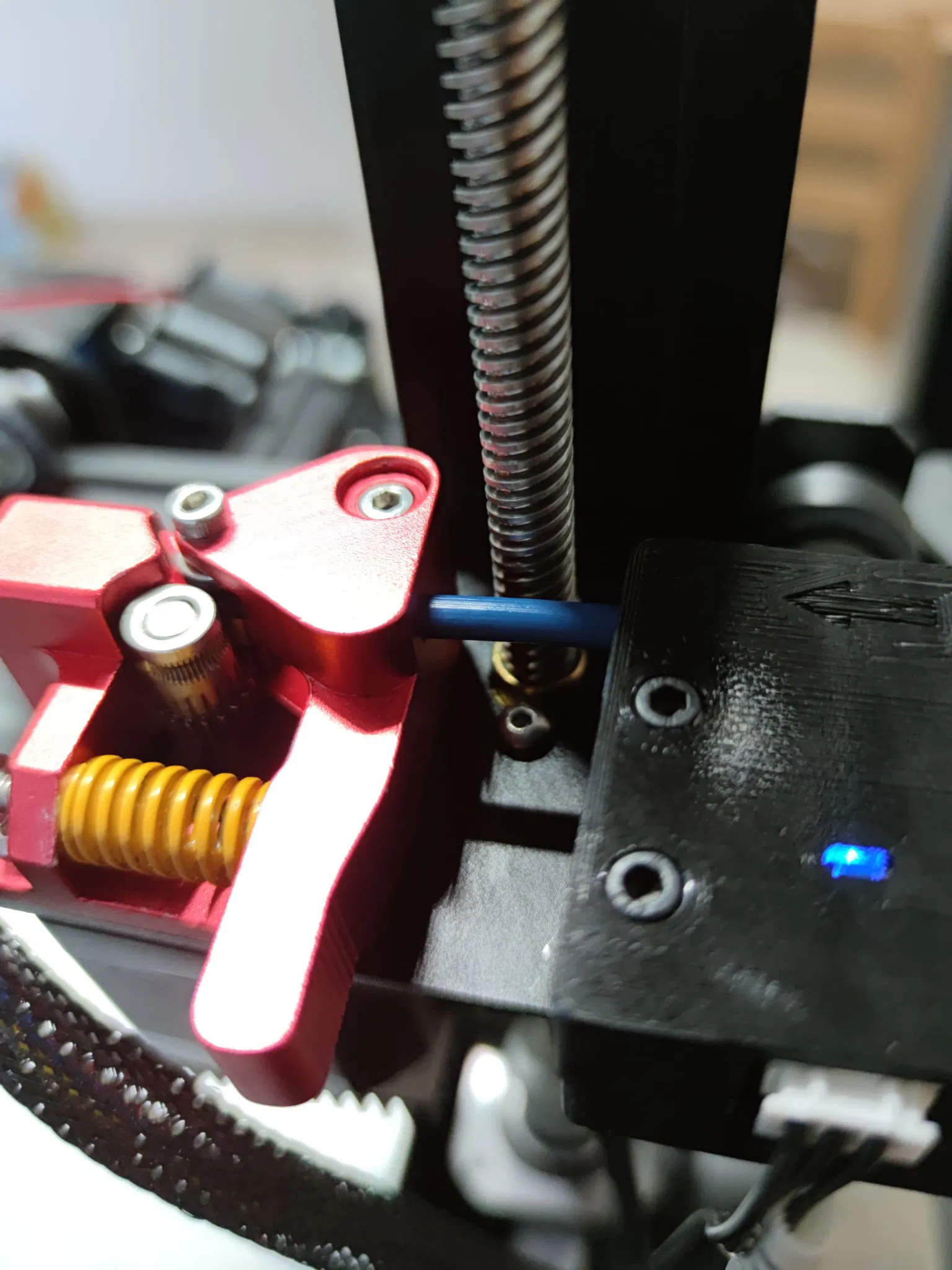

10. Gắn sensor lên máy in 3D của bạn.



11. Cắm dây sensor vào và tận hưởng.

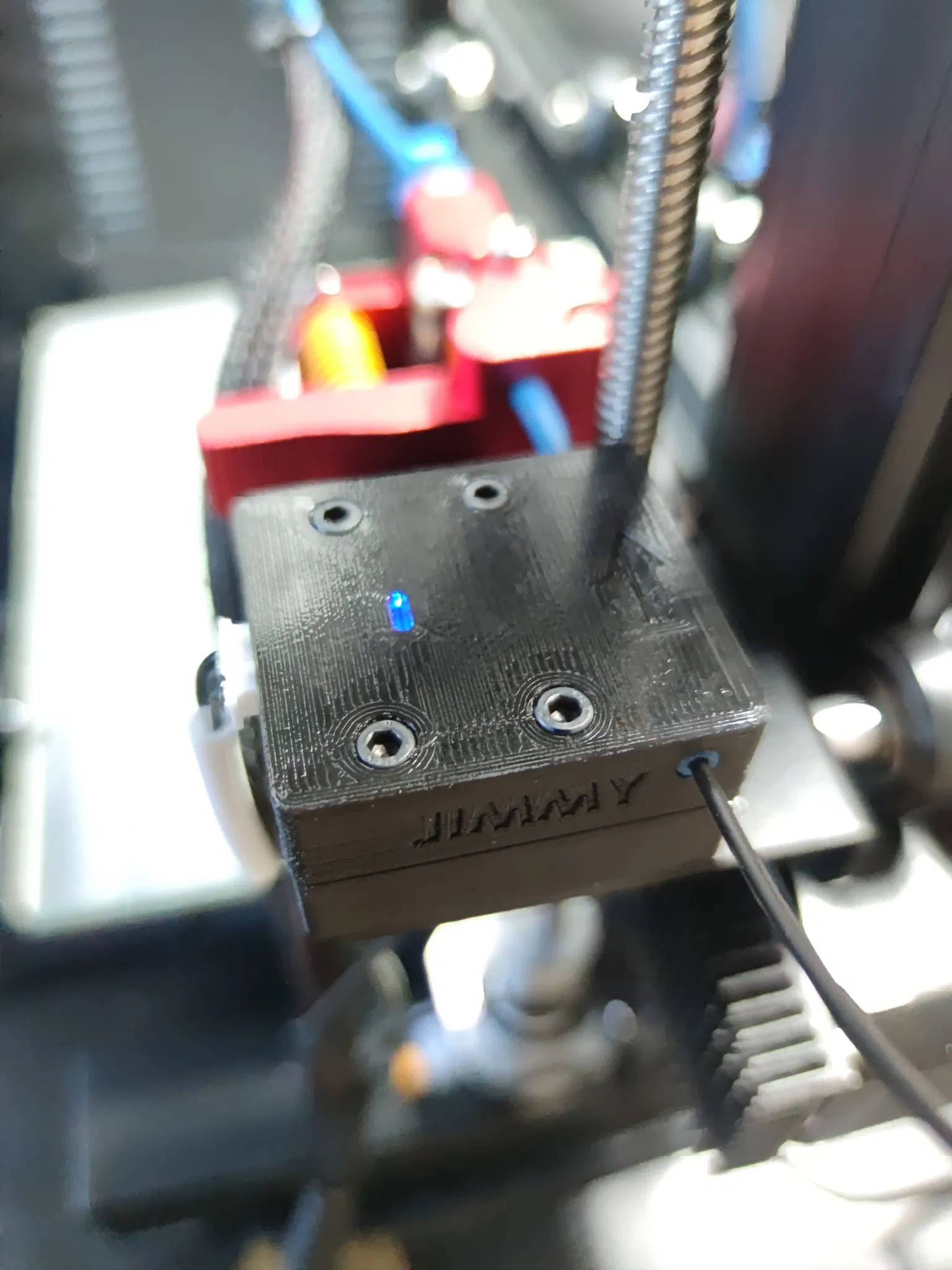

Ngoài ra, file thứ hai y chang, chỉ khác là có một cái tên được khắc/chìm vào hông.

Cái này xuất phát từ một câu đùa mình với một người bạn (bạn đó rất thích pareidolia), vì bạn ấy nhìn thấy một cái “mặt lo lắng” ở phía trong vỏ sensor.

Vậy nên từ đó mình không thể “không thấy” cái mặt đó nữa, nên mình quyết định ôm luôn ý tưởng này và đặt tên sensor là Jimmy. Giờ Jimmy trông chừng filament của mình, lúc nào cũng lo lắng đảm bảo nó an toàn.

Nếu bạn cần biến thể thiết kế cụ thể nào đó, cứ nói mình biết.

Mình không hứa làm nhanh hay chỉnh liền mấy thay đổi nhỏ ngay lập tức, nhưng lúc nào hứng làm 3D modeling nổi lên thì mình sẽ làm giúp bạn cái bạn cần—miễn là bạn mô tả rõ và có số đo khi cần. :)

Mình có kèm một loạt kích thước để bạn tiện dựng lại và chỉnh sửa. Nếu bạn dùng lại/biến tấu thì nhớ ghi nguồn giúp mình.
