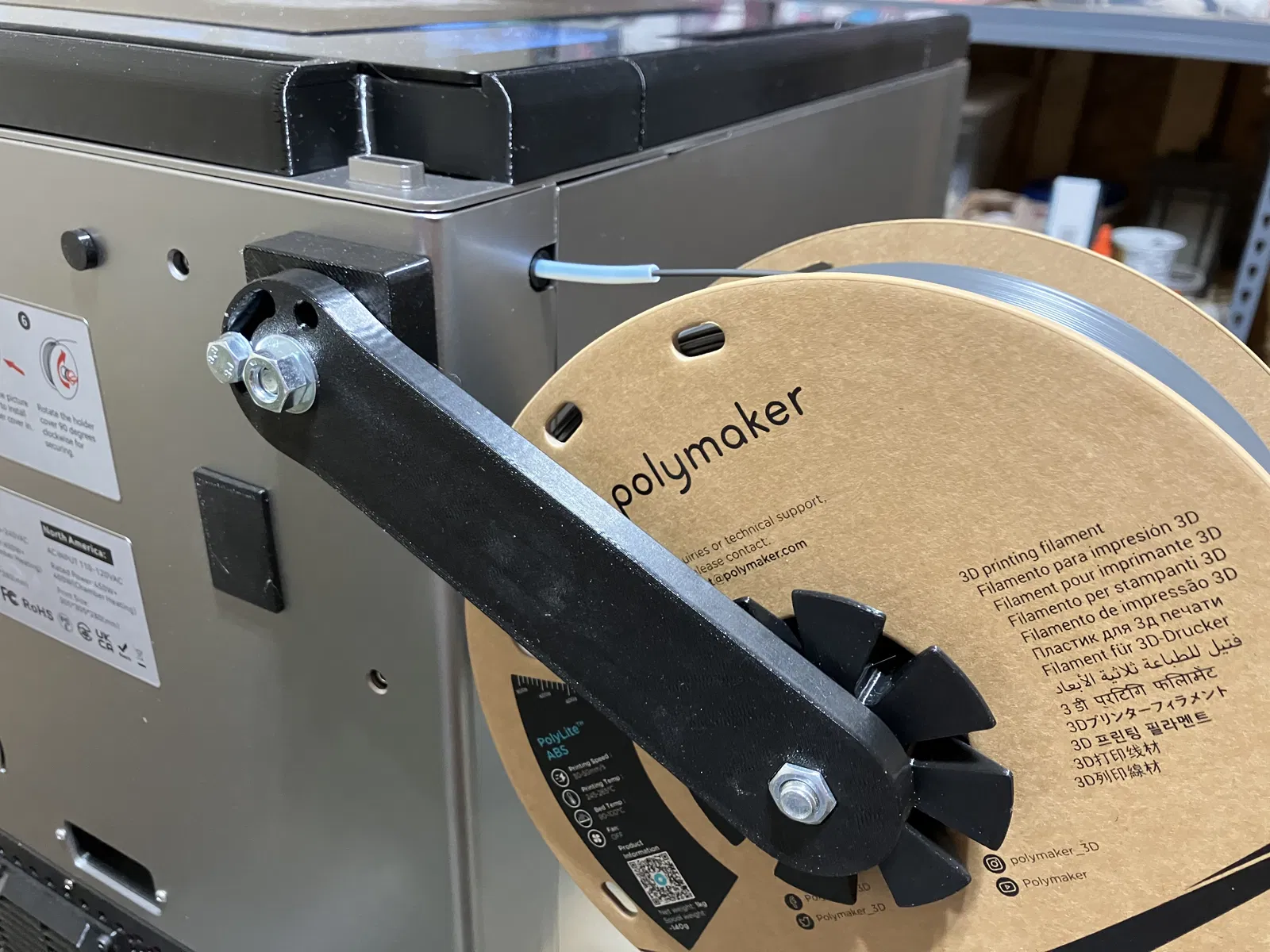

Tay treo cuộn bên hông điều chỉnh được cho Qidi Plus4

Mình gặp khó khi kiếm ốc M8 dài 100mm với giá hợp lý nên mình remix lại để dùng phần cứng hệ Imperial. Phần aufnahme và mutter thì in các file STL từ bản gốc.

Với spool holder, cần các món phần cứng sau:

• Ốc 5/16" - 4in Cap Screw
• Đai ốc 5/16" (khuyên dùng nylock hoặc blue thread-locker)
• Long đền ¼" (fit chặt hơn long đền 5/16"). Long đền này đặt giữa tay đỡ và cuộn filament.
• qty 2 vòng bi 608ZZ Mình có thử in vòng bi nhưng lực dọc trục từ con ốc giữ nó làm tăng ma sát nhiều hơn mình muốn, dù vẫn dùng được.

Cho phần mounting point gắn lên máy in…

• Phần cứng M8 và M6 theo thiết kế gốc thì dễ mua, nhưng vẫn mắc hơn so với dùng Imperial. Bạn có thể dùng bản của mình hoặc bản gốc cho phần này, tùy bạn có phần cứng gì.
• Ốc 5/16" - 1.25 hoặc 1.5in Cap Screw (1in thì vừa đủ dài sát nút như trong hình mình chụp)
• Đai ốc 5/16"
• 1 long đền ¼" hoặc M8 (để fit chặt hơn với ốc 5/16" và chừa khoảng hở tốt hơn so với con ốc còn lại)
• Ốc ¼" - 1in Cap screw
• Đai ốc ¼"

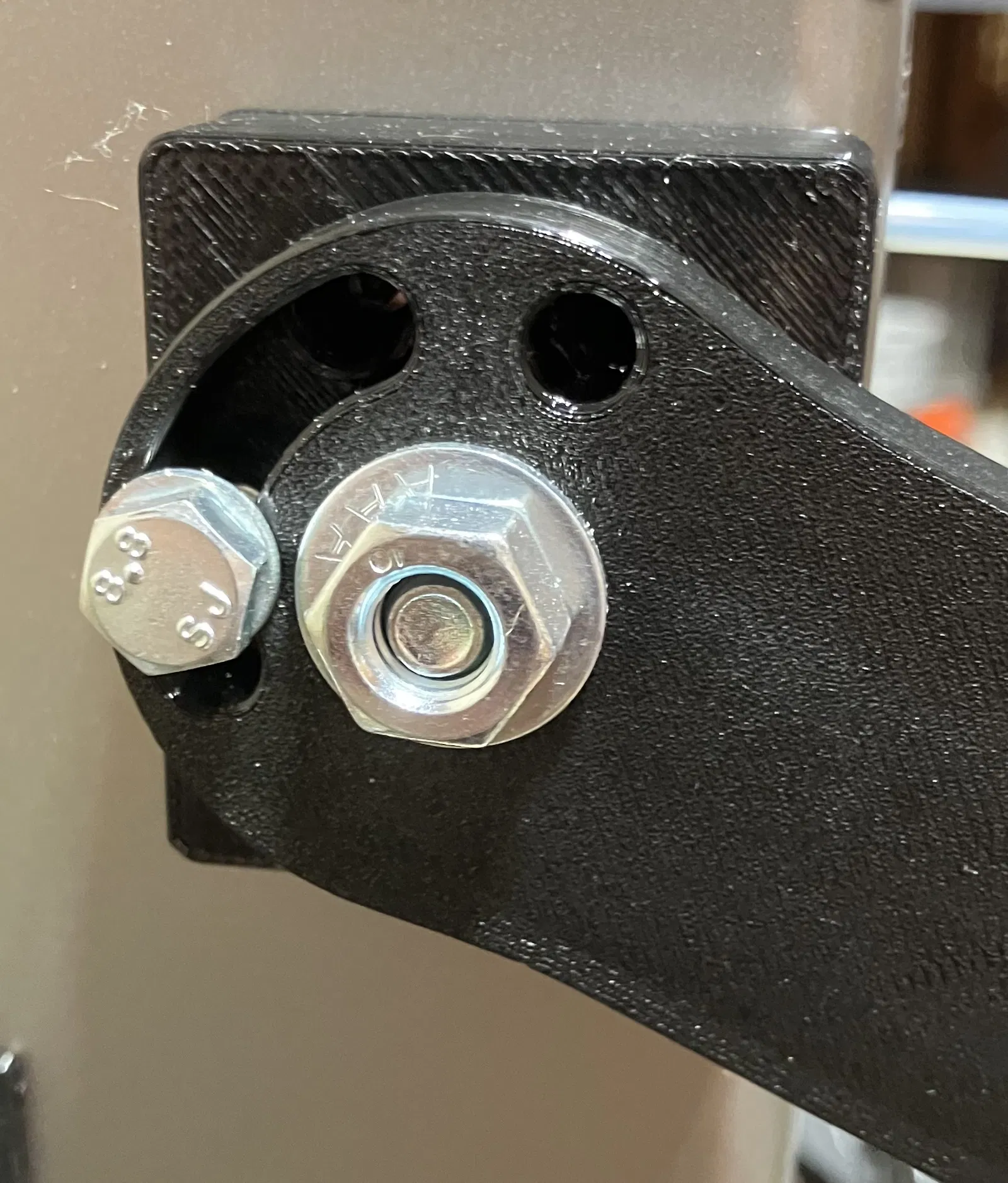

• 1 long đền #12 hoặc M6 để fit chặt với ốc ¼" mà không bị cấn với long đền kia (như thấy trong hình). Hai con ốc này cần siết chặt chắc tay.

Mình khuyên in phần arm với 4–5 perimeters và 25% infill. Mình dùng PETG thì khá cứng cáp nhưng vẫn nhận rung động từ máy in. Độ dẻo nhẹ của PETG hoặc ABS chắc sẽ giúp tránh việc ứng suất lặp lại gây vấn đề kết cấu theo thời gian.

Mình cũng thấy rằng đặt 2 miếng printed bearing washers (tùy chọn) vào trục spool trước khi lắp vòng bi sẽ giúp nó quay trơn hơn. Chúng đảm bảo phần trong của vòng bi không cọ vào spool holder.

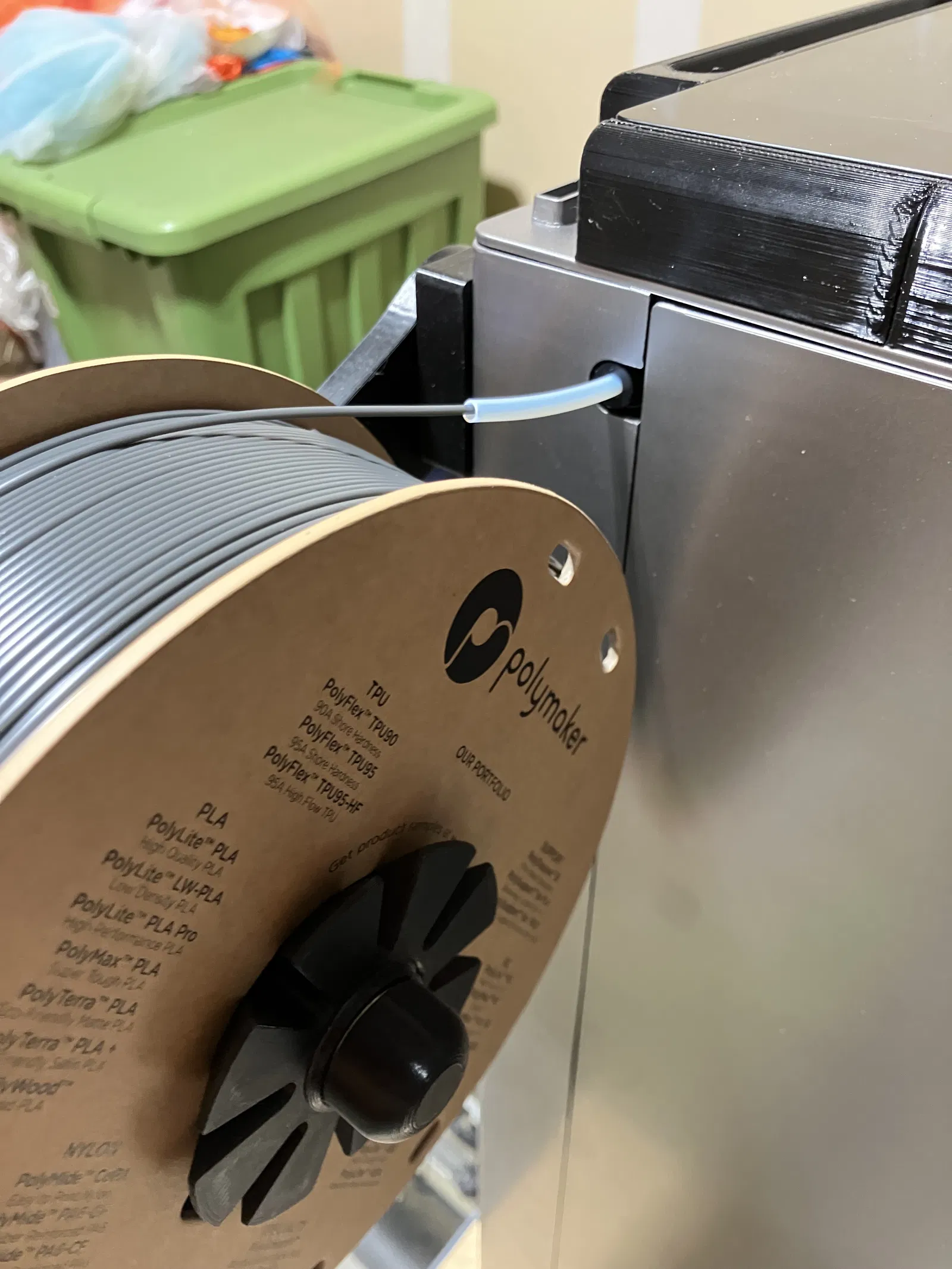

Đừng siết quá chặt con ốc ở spool kẻo cuộn không quay trơn. Nhưng nếu siết không đủ và bạn không dùng đai ốc nylock hay thread-locker, lúc nó tự lỏng ra rồi rớt cái “bộp” là mệt luôn. Mình còn gắn cuộn thấp hơn phương ngang một chút để khi cuộn quay tự nhiên sẽ “siết” con ốc theo chiều đó.
