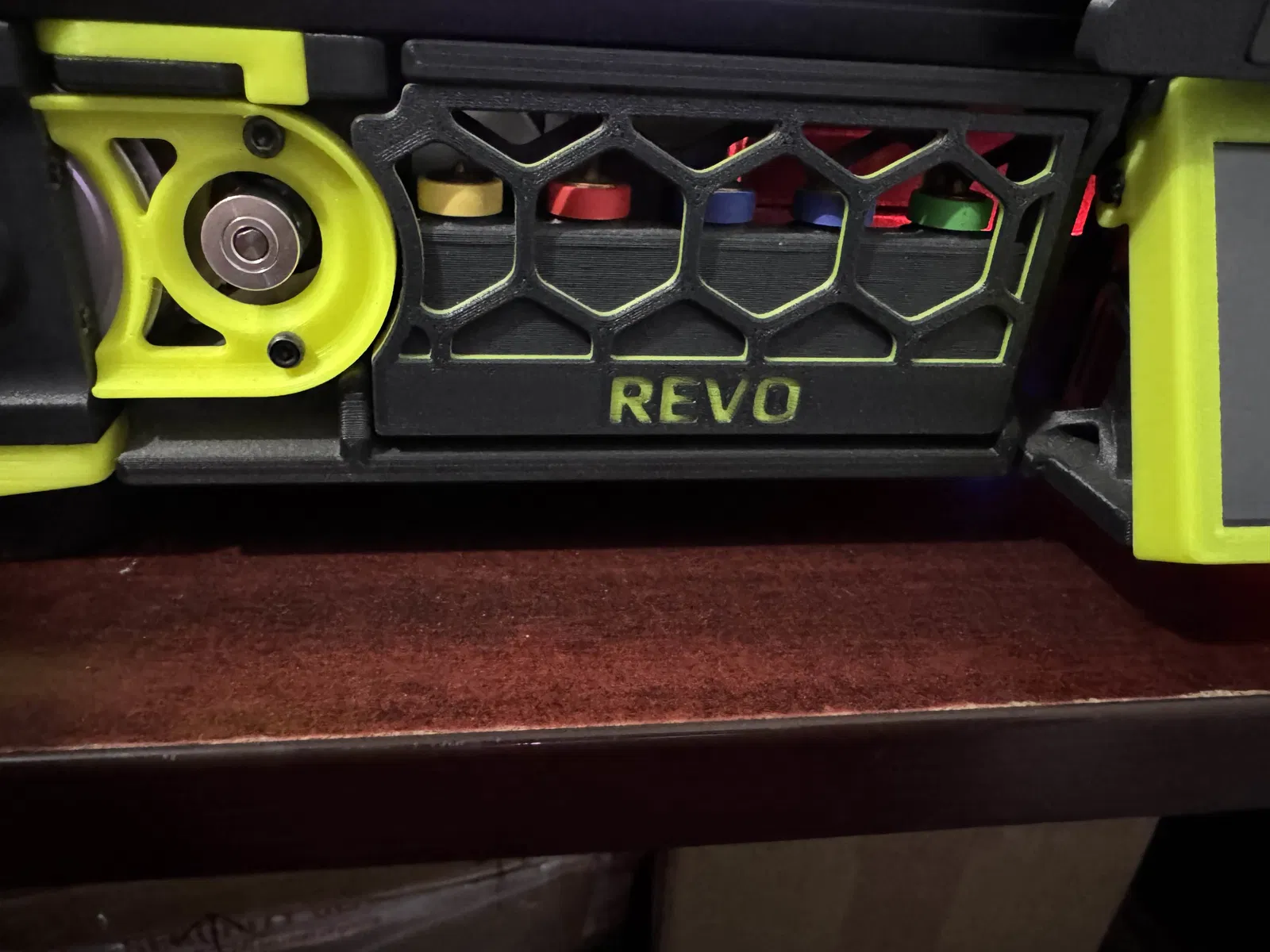

V2.4 Revo Nozzle Holder skirt 350mm - Khay đựng Nozzle Revo tích hợp chân đế Voron

Đây là bản remix được thiết kế để gắn vừa cho máy Voron 2.4 r2 khổ 350mm nha anh em.

In cái này không cần support (chống đỡ) gì hết, rất khỏe.

Danh sách linh kiện cần thiết (Bill Of Materials)

• 2x Nam châm tròn 6mm x 3mm

• 5x Ốc cấy nhiệt (Heat-set insert) chuẩn M3

• 2x Ốc lục giác chìm M3x8 SHCS

Hướng dẫn lắp ráp

• In phần chân đế (skirt) và các bộ phận của khay đựng nozzle (miếng skirt này sẽ được đặt ở vị trí phía trước bên trái của máy in).

• Cấy 2 con ốc nhiệt vào hai đầu của khay đựng nozzle.

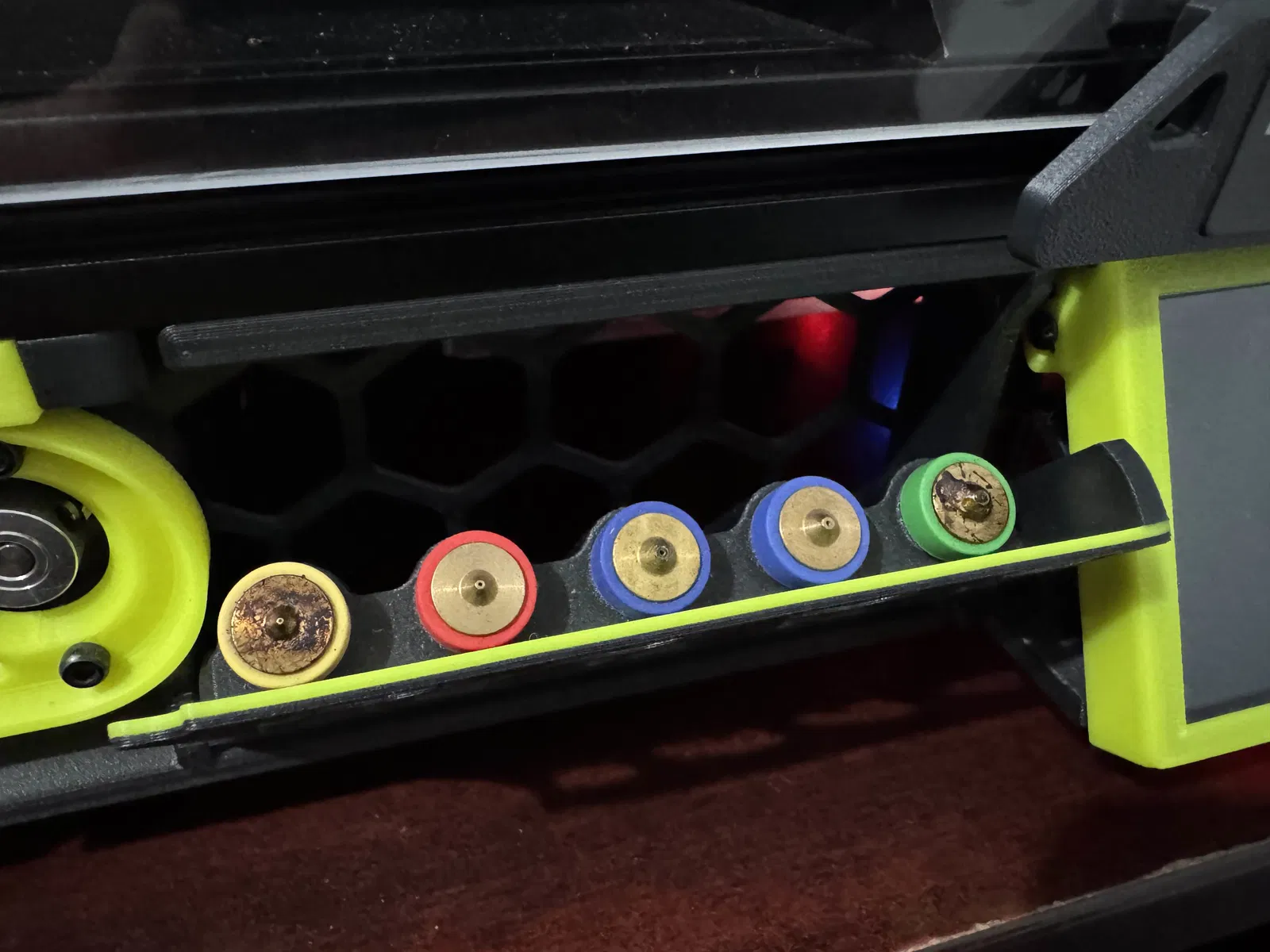

• Gắn một viên nam châm vô skirt và viên còn lại vô khay đựng nozzle. Nhớ kiểm tra kỹ để chắc chắn là tụi nó hút nhau khi lắp cái nắp/cửa vô nha.

• Đút khay đựng nozzle vô phần skirt và cố định lại bằng hai con ốc đầu dù M3x8 BHCS.

• Tháo cái skirt zin trên máy V2.4 của bạn ra rồi lắp cái mới này vô thay thế. (Lưu ý nhỏ nè, bạn sẽ cần dùng lục giác đầu bi hoặc lục giác góc để siết mấy con ốc skirt, do cái khay nozzle gắn vào rồi sẽ làm vướng, hơi khó chọt vô vặn xíu).
