Giá đỡ lắp đặt cho bộ nguồn USB PD Trung Quốc

Hiện nay nhiều bộ nguồn USB PD từ Trung Quốc dùng vỏ làm từ nhôm định hình (aluminum extrusion) 50x20mm (xem ví dụ ở đây) và có các tấm mặt trước/sau, được bắt bằng vít M2 theo bố trí hình chữ nhật (45x15mm). Mình làm các mounting bracket để gắn cho mấy bộ nguồn này.

Có 3 phiên bản trong bộ này:

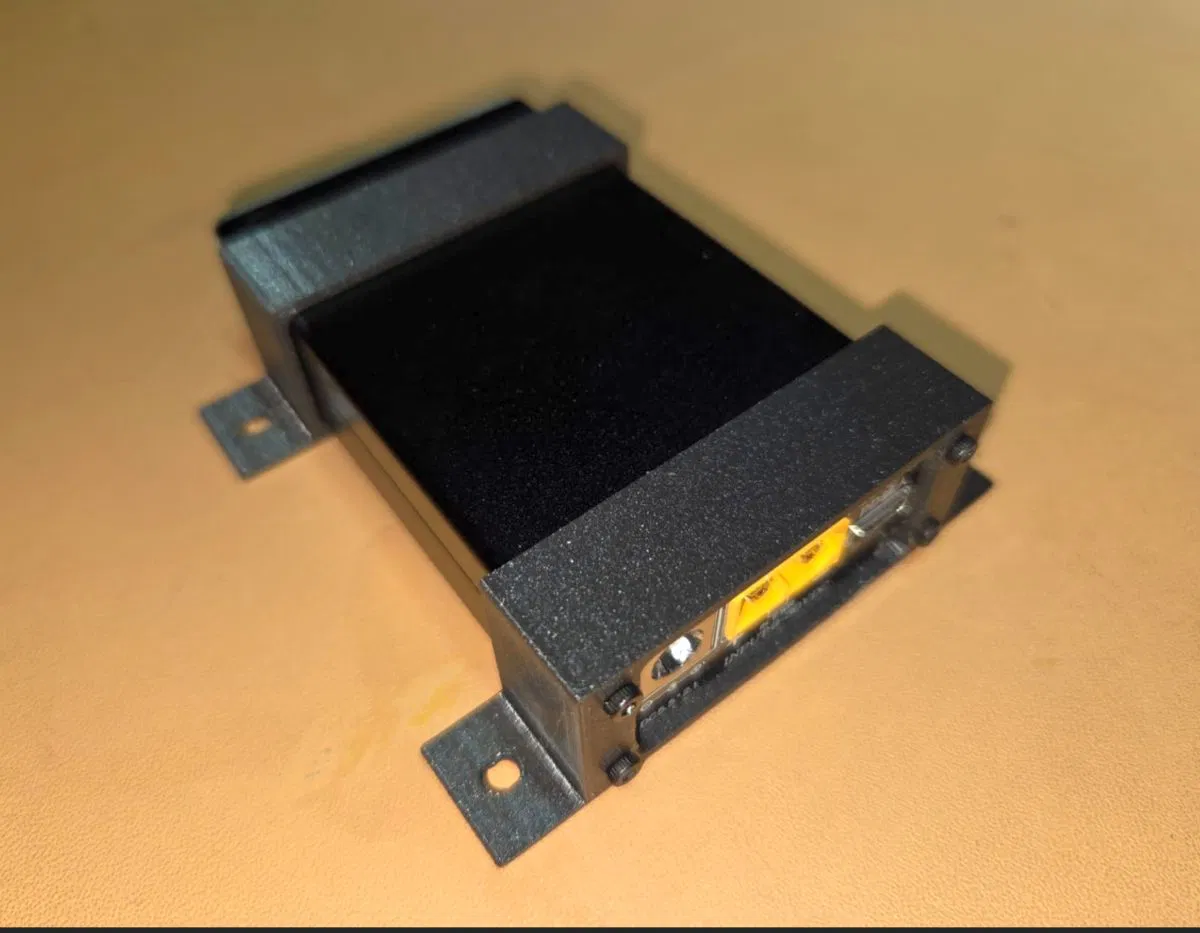

• bracket dạng mở (chỉ là một “vòng” ôm quanh thanh nhôm định hình)

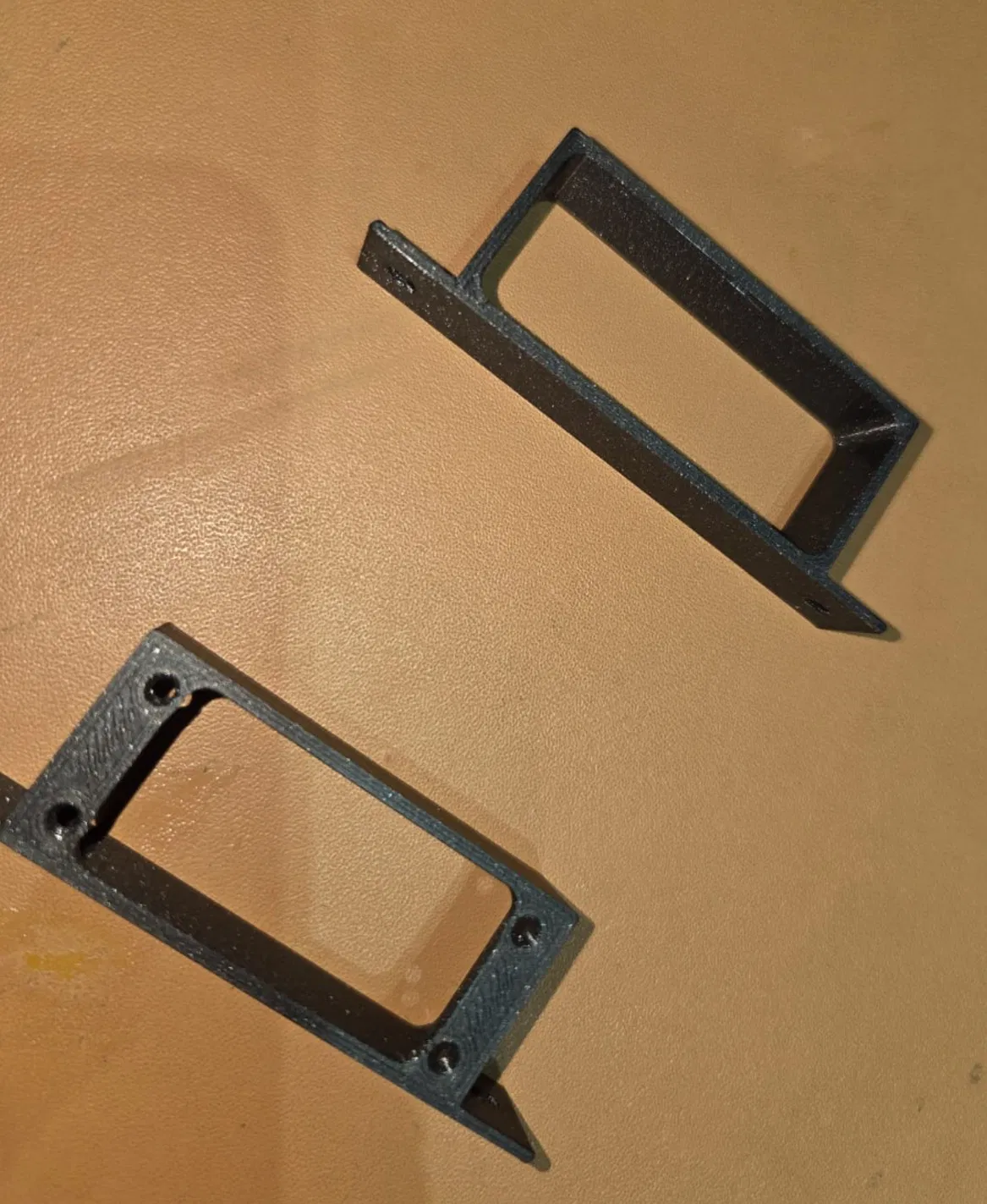

• bracket có chặn cuối (end stop) – vẫn chừa gần như toàn bộ tấm end plate để cắm đầu nối

• bracket có chặn cuối (end stop) và có lỗ cho các vít M2 dùng để bắt tấm mặt trước và sau (có thể cần thay vít zin bằng vít dài hơn) – bản này có cửa mở nhỏ hơn một chút, vui lòng kiểm tra lại để đảm bảo mọi đầu cắm vẫn vừa.

Đây là bản in rất đơn giản. Nên dùng filament chịu nhiệt tương đối (PETG). Nhà sản xuất chọn nhôm làm vỏ cho các bộ nguồn này là có lý do (tản nhiệt).
