Chốt chặn dowel cửa tủ giày Ikea Gullaberg
Part chốt chặn dowel cho cửa tủ giày Ikea Gullaberg, thiết kế để khít hơn đồ zin (+0.5mm) nhằm tránh bể. In PLA .16mm LH, 25% infill, 2 WL, supports; đã drop test với thùng giày đầy vẫn ổn.
Mô tả
Sau khi bẻ gãy hết mấy cái chốt chặn dowel này, mình quyết định thử tự thiết kế part 3D đầu tiên. In PLA, .16mm LH, 25% infill, 2 WL, bật supports.

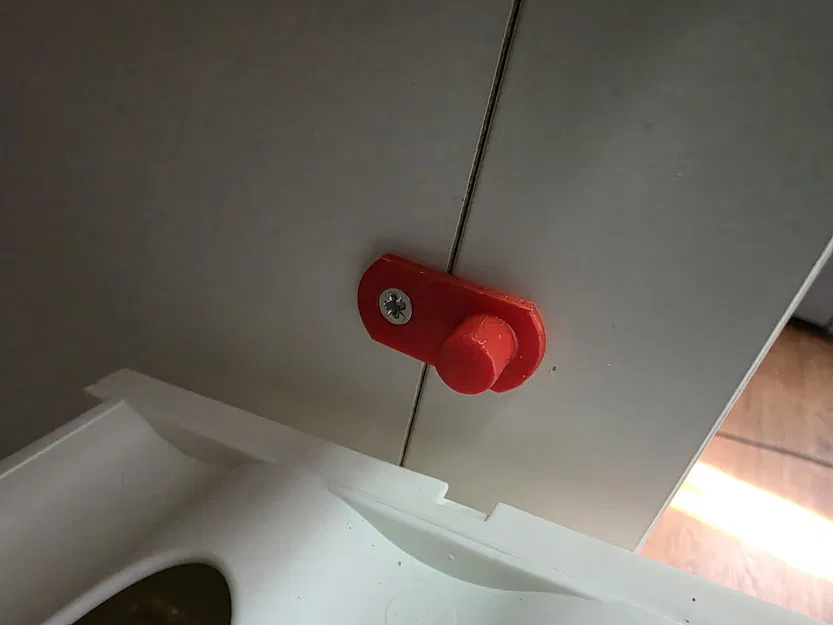

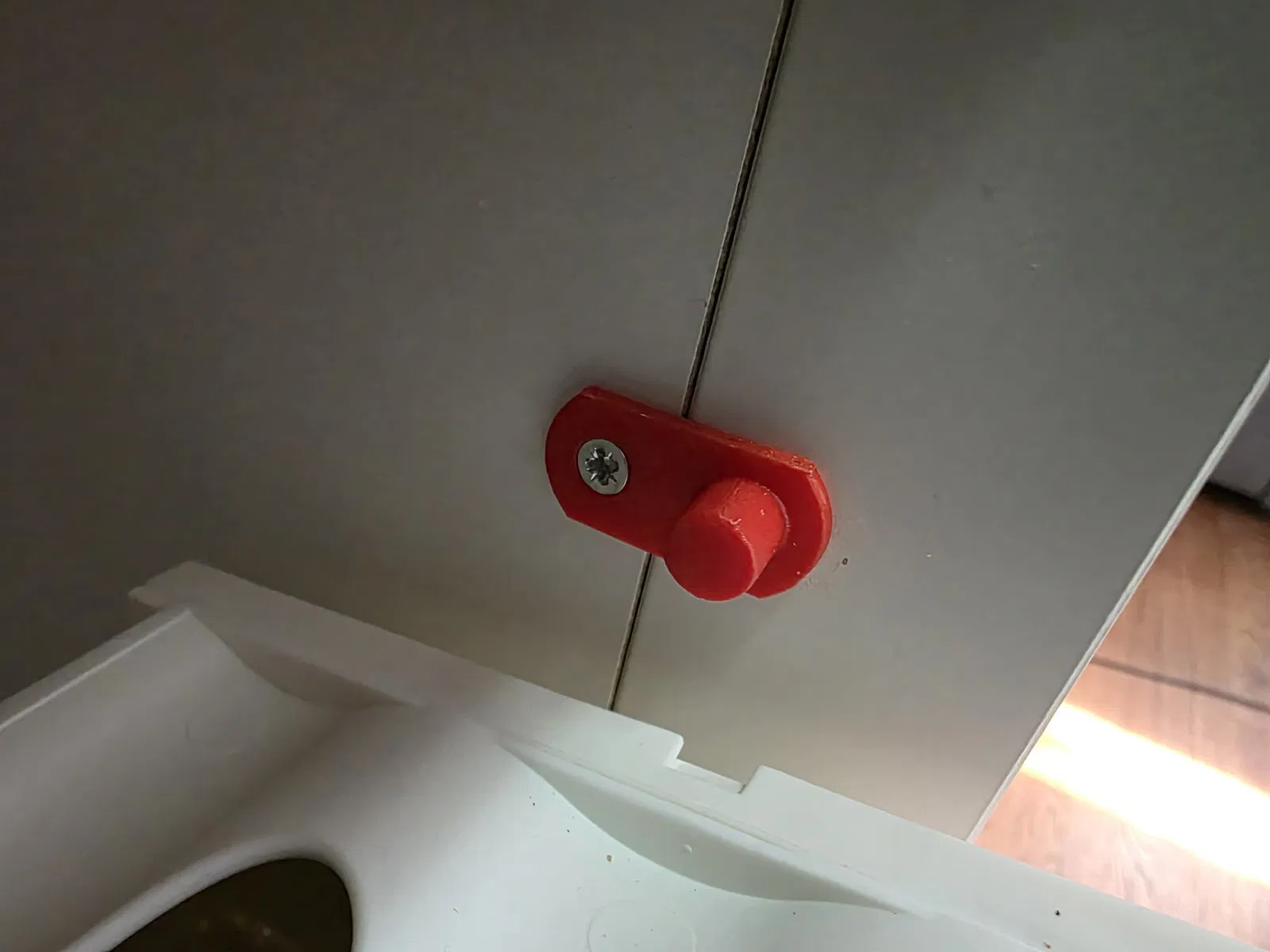

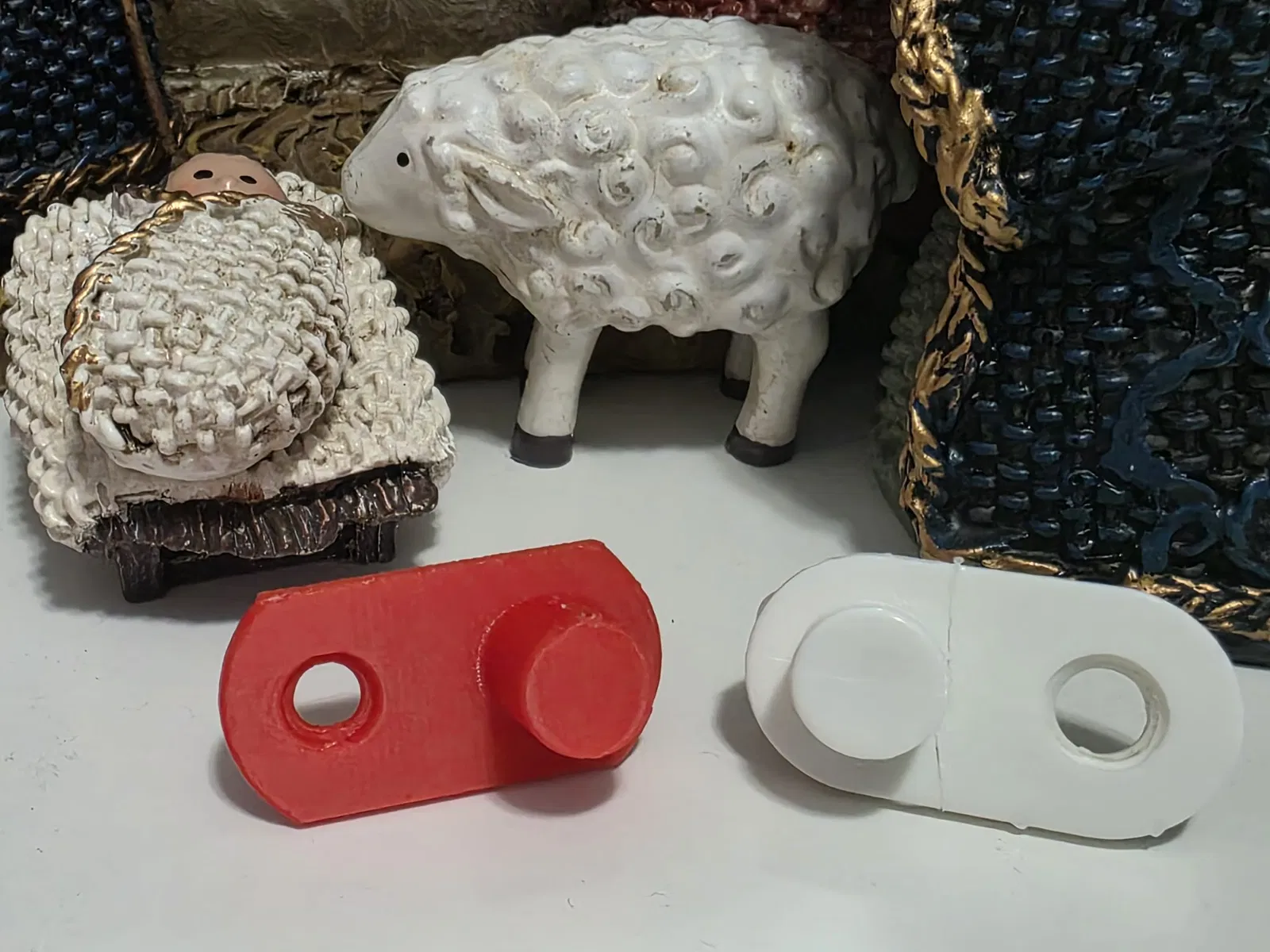

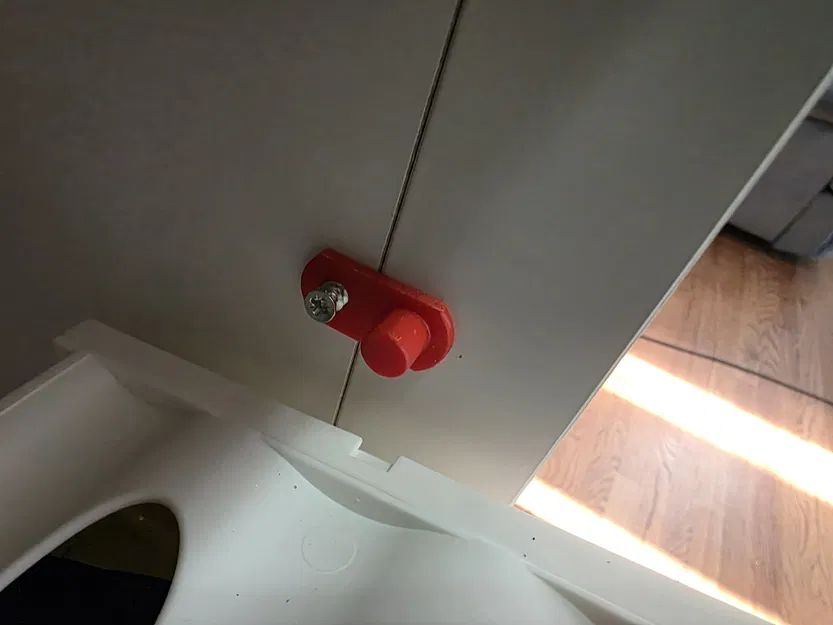

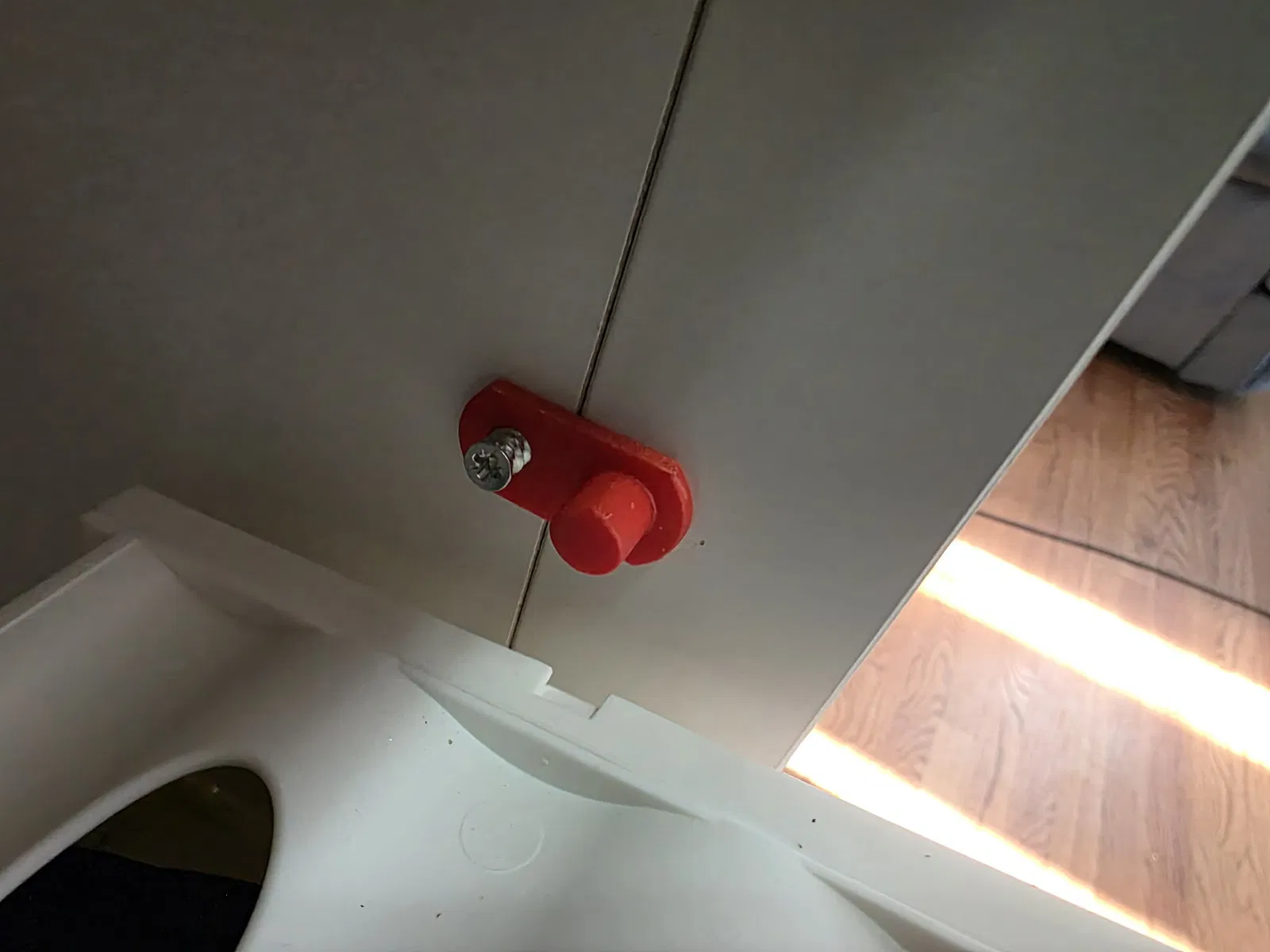

Mình đã drop test mấy cái chốt này với cả thùng giày đầy mà nó không nhúc nhích luôn. Mình làm nó lớn hơn đồ zin khoảng 0.5mm. Xịt nhanh một lớp nước vào mặt trong của tấm MDF chưa sơn sẽ làm nó nở nhẹ, giúp bạn ấn dowel vào. Nó sẽ không tự lọt vô lỗ nếu không dùng lực. Bị lỏng có lẽ là lý do nhựa zin bị bể. Mình chưa biết thêm fillet như thế nào, nên nếu bạn thấy cần thì cứ thêm giúp nhé.
