Joystick Arcade cho C64/Amiga

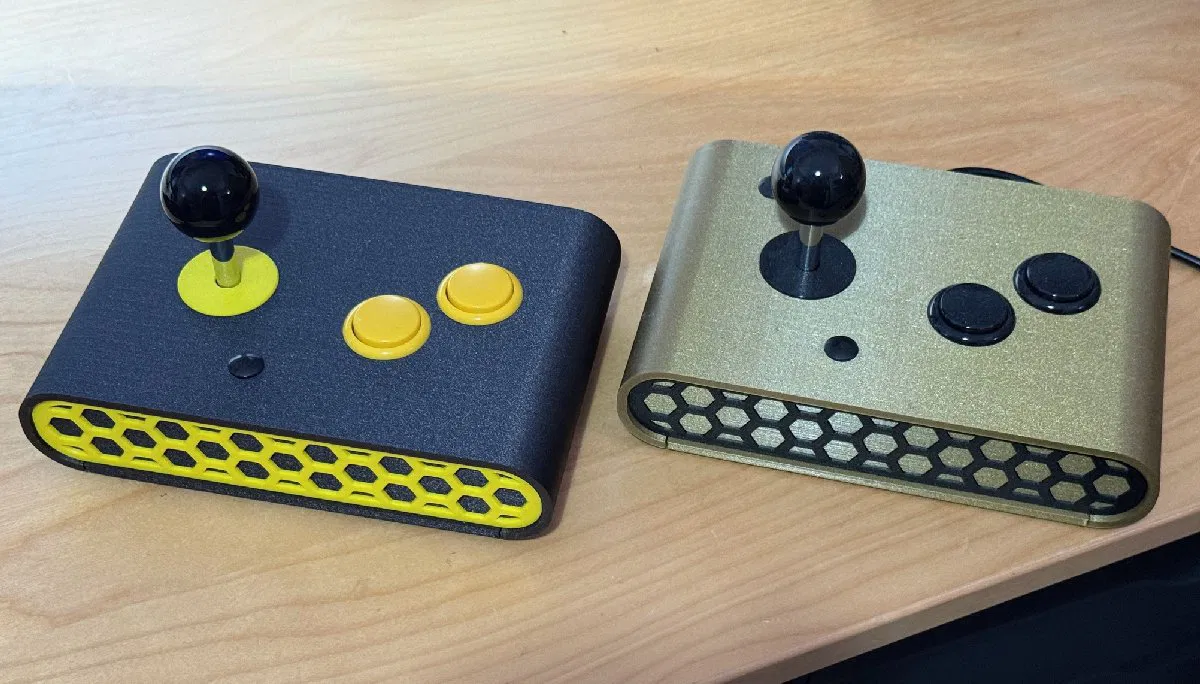

Vỏ joystick arcade cho cần Sanwa hoặc loại tương thích và hai nút arcade 30mm. Thiết kế hướng tới dùng cho C64 và Amiga, nhưng cũng có thể đi dây để dùng với các máy retro khác.

Có phần khoét chìm để gắn đầu nối D 9-pin, nên có thể dùng dây nối dài joystick như một sợi cáp rời (detachable cable).

Có chỗ gắn tùy chọn cho một công tắc trượt DPDT nhỏ, có thể đi dây để remap nút thứ 2 thành hướng lên (phù hợp game kiểu “up-to-jump”).

Phần cứng cần có:

• Joystick Sanwa hoặc tương thích

• Hai nút arcade 30mm (dạng profile thấp. Nút loại microswitch có thể sẽ quá lớn)

• Hai bu-lông cổ vuông M5 (carriage bolt) (~15mm) và ê-cu để bắt joystick

• Đầu nối D 9-pin gắn panel (female)

• Ốc nhỏ phù hợp (M2?) để bắt đầu nối D

• 6 miếng chân cao su dán, vuông 12x12mm

• Keo 502 (superglue) để dán mặt trước trang trí

Ngoài ra cần một sợi cáp nối dài joystick. Mấy sợi cáp mình mua trên eBay có đầu connector chất lượng kém, nên mình thay đầu connector đực (male) và in 3D một cái vỏ cho nó (https://www.thingiverse.com/make:1237190)

In phần nắp (top) theo chiều dọc, dựng đứng trên mặt sau. Sẽ cần một ít support cho khu vực khoét chìm để gắn connector. Phần đế (base) không cần support. Filament PLA dạng lấp lánh nhìn đẹp và che vân layer cũng ổn.

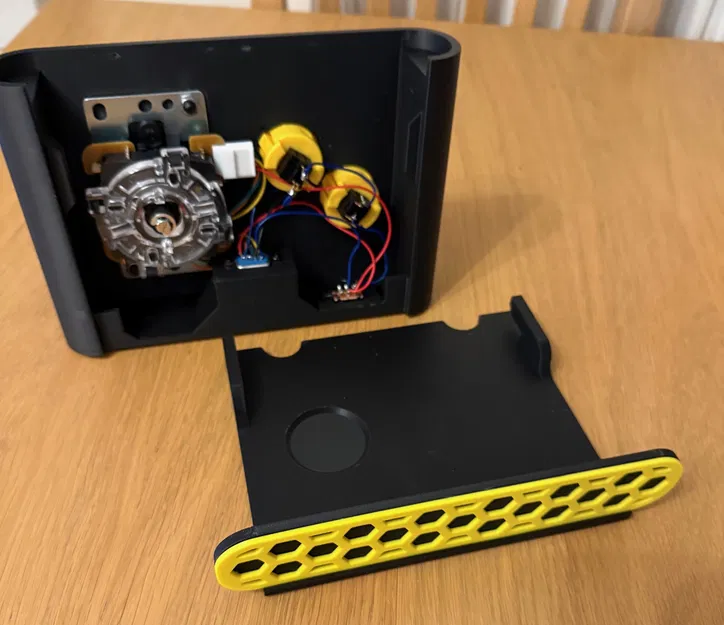

Khi lắp, nhớ đừng siết quá tay bu-lông bắt joystick kẻo làm bẹp/biến dạng chi tiết in. Có thể tăng infill, nhưng với setting mặc định trên máy P1P của mình thì đã dư bền cho nhu cầu bình thường, miễn là đừng siết mấy con ốc đó quá chặt.

Nếu bạn không có joystick phù hợp, bạn cũng có thể thử in luôn cơ cấu joystick — có một thiết kế ở đây hoạt động tốt hơn bạn nghĩ đối với cơ cấu in hoàn toàn (chỉ cần gắn thêm microswitch): https://www.thingiverse.com/thing:6745180
