Bánh răng chỉnh size thay thế cho mũ hàn (Chicago Electric)

Mấy cái mũ hàn của Harbor Freight Tools, thương hiệu Chicago Electric, rẻ bất ngờ mà vẫn xài được, nên nhiều người bắt đầu tập hàn từ tụi nó. Mình đoán có tới hàng trăm ngàn cái đang được dùng. Cái núm chỉnh kích cỡ phía sau đầu thì không ngon lắm, nhưng vẫn hoạt động... cho tới khi một chi tiết bị gãy. May là cơ cấu này được thiết kế khá ổn để tháo ra và sửa, chỉ thiếu đúng cái: phụ tùng thay thế cho chi tiết kiểu gì cũng gãy (vì dùng nhựa không đúng, và nhìn chung thiết kế hơi yếu).

Mũ thì rẻ quá trời, chắc nhiều người gãy là đi mua cái mới luôn, hoặc quấn tạm băng keo vải (duct tape) lên phần đai. Nhưng để một cái mũ còn xài tốt bị thành đồ bỏ chỉ vì hư một miếng nhựa tí xíu thì thật sự vô lý.

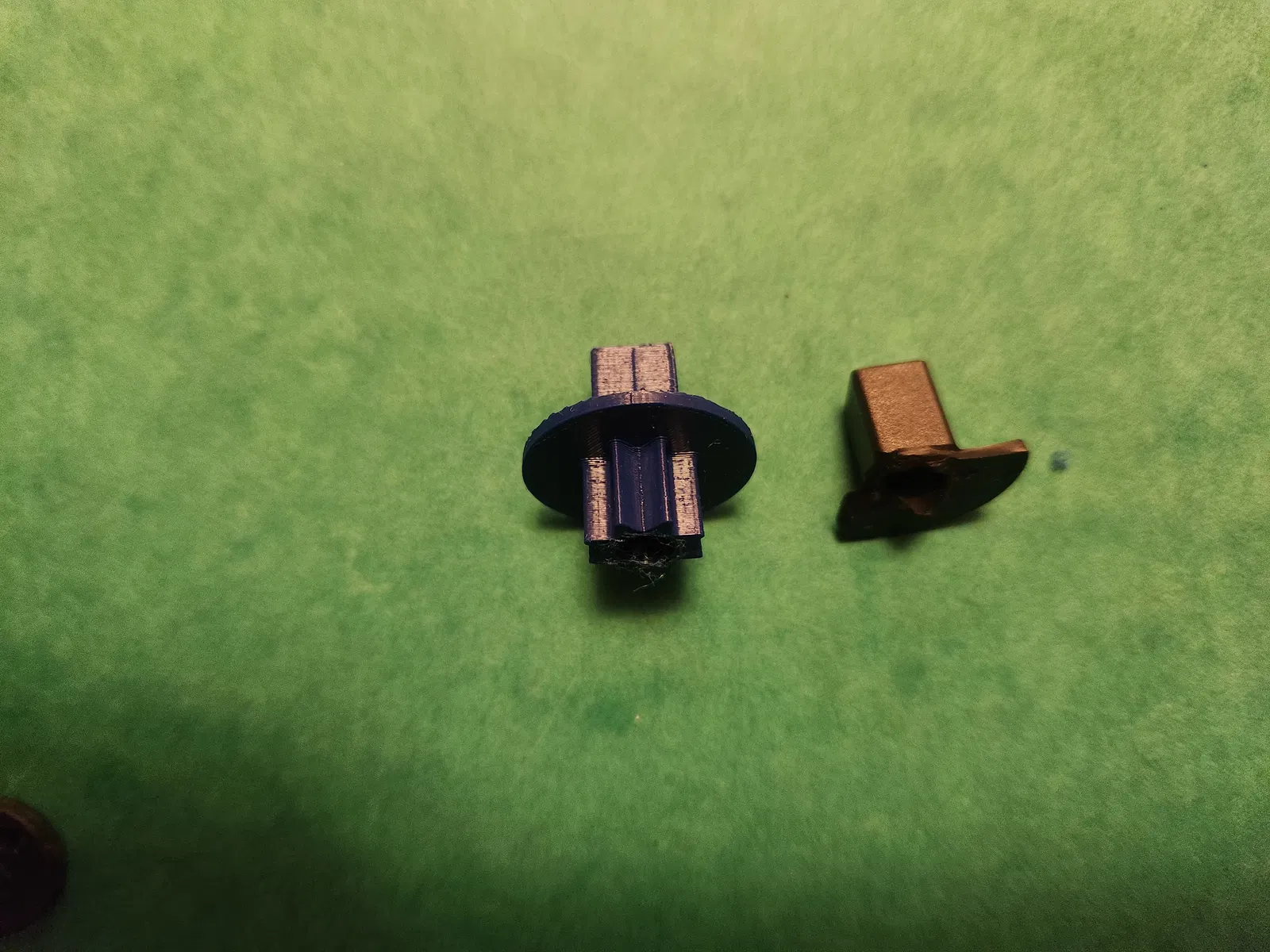

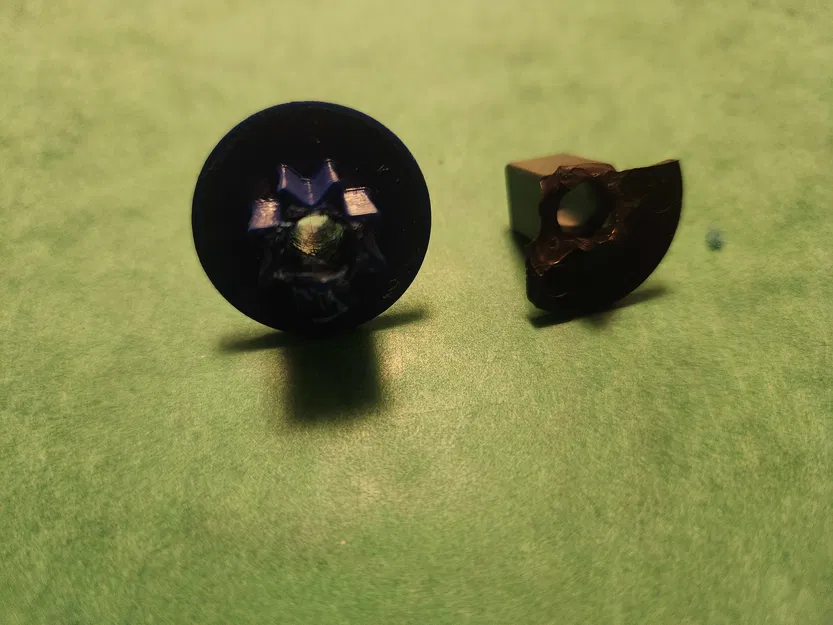

Cái của mình bể hôm nay. Mình vừa sửa xong. Mình in bằng PETG, nên có thể bền hơn bản gốc chút, hoặc cũng có thể bể theo đường layer lines, nhưng không sao—mình in cái khác được.

Mình in đặc (solid), bằng PETG. (Nylon cứng (rigid) chắc cũng hợp.) In dựng đứng (upright) và dùng supports để giữ cái vành lớn (big flange) cho phẳng, và bật “avoid crossing perimeters” để giữ lỗ trung tâm không bị bít.

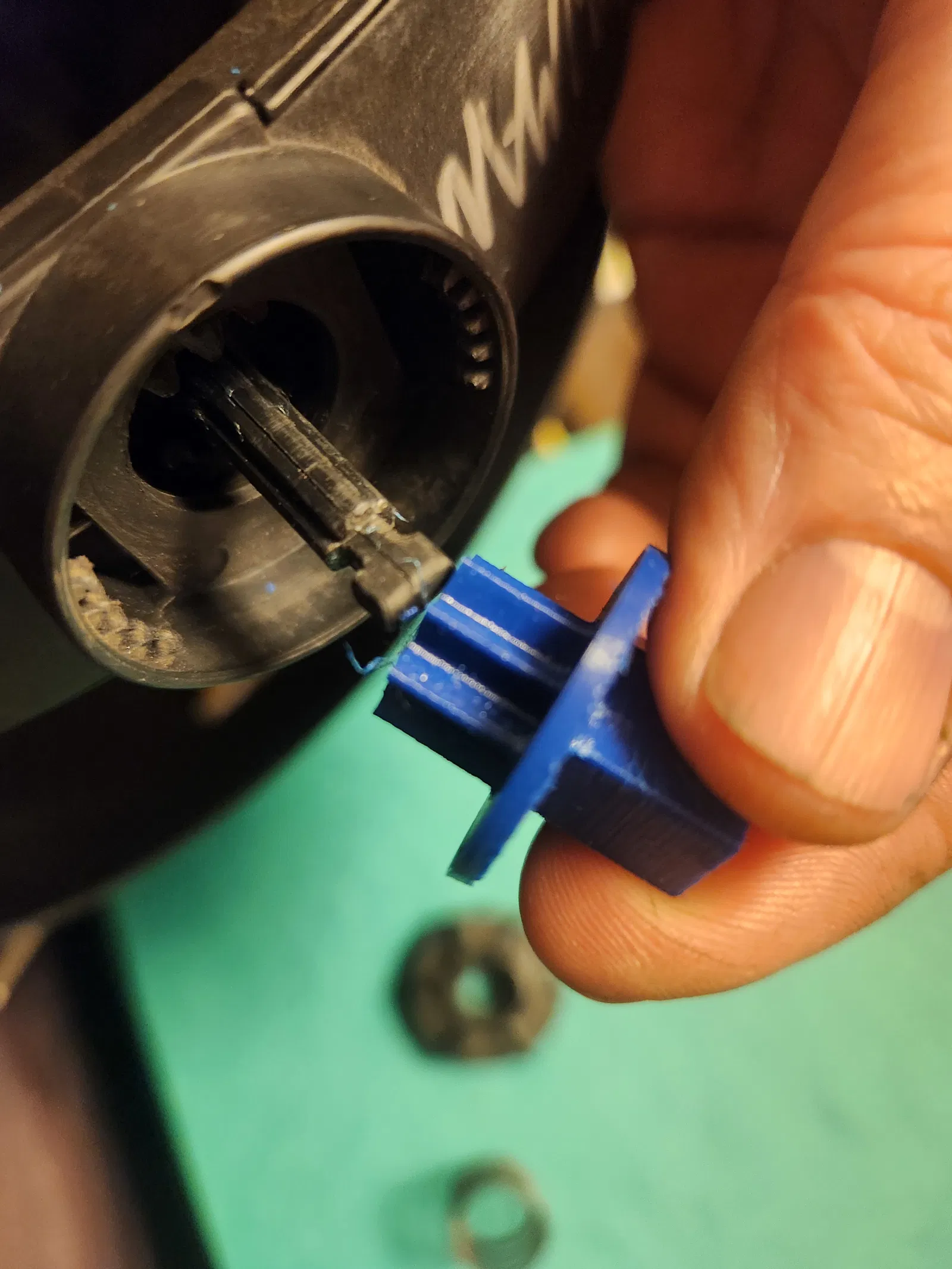

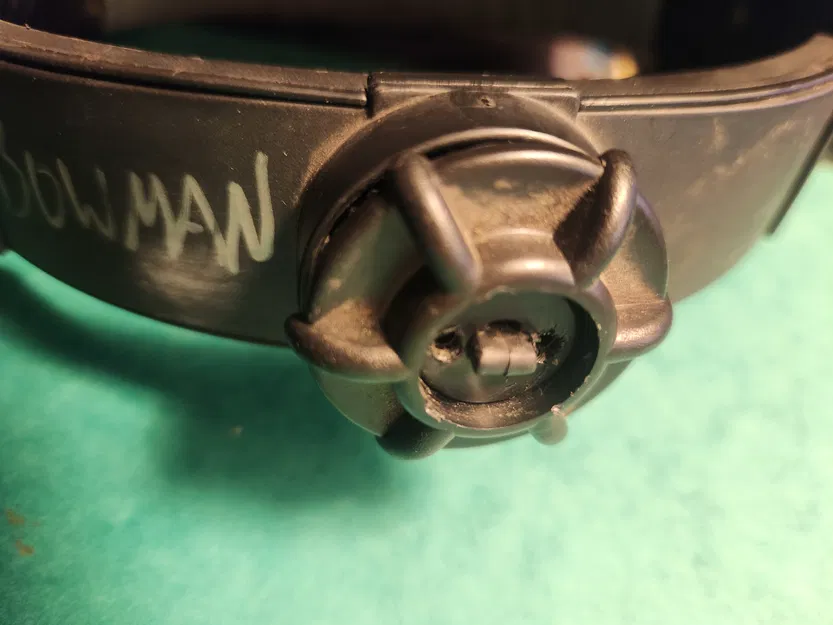

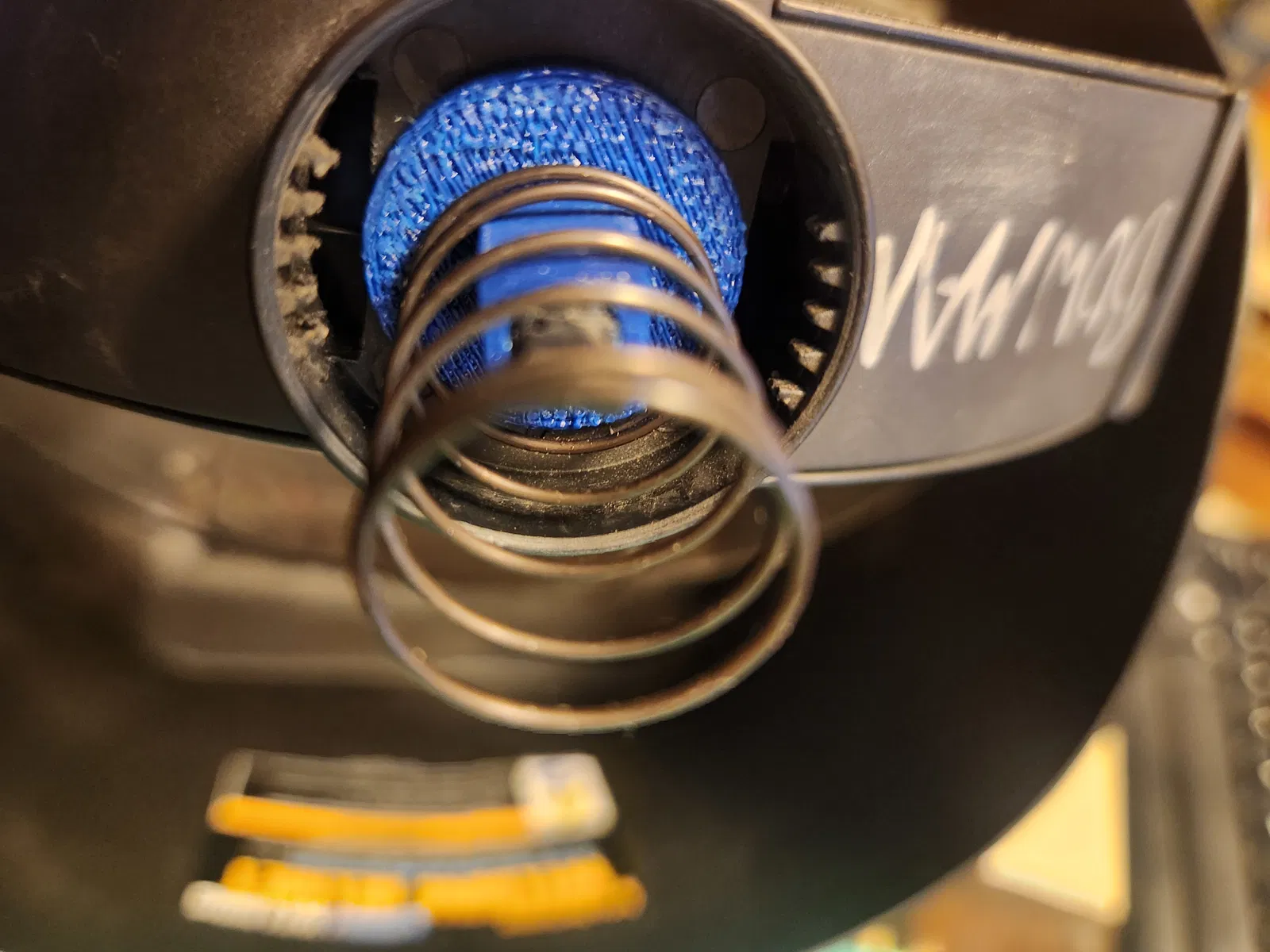

Để tháo ra, bạn cần lấy cây bút bi hoặc dùi nhọn (awl) cắm vào mấy lỗ trên cái vòng/long đền khóa phía sau (back washer), rồi xoay 90 độ về một trong hai hướng. Sau đó kéo nhẹ cả cụm núm ra là nó tuột, nhả lò xo và cái chi tiết đã gãy (gần như chắc chắn). Lấy chi tiết đó và tất cả mảnh bể ra, trượt chi tiết mới vào, rồi lắp lại.

Mình chưa làm những phần khác của cơ cấu này vì mình nghĩ chúng ít có khả năng bị gãy hơn nhiều. Nếu chi tiết này hư lại nhanh, có thể mình sẽ phải thay luôn cái locking washer phía sau, vì nó hay bị mòn/rách khi tháo ra. Nhưng các phần còn lại chắc sẽ bền. Nếu cái trụ chính (main post) mà gãy thì sẽ phiền hơn nhiều, và phần đó cũng khó mà làm lại hay sửa cho đạt yêu cầu.
