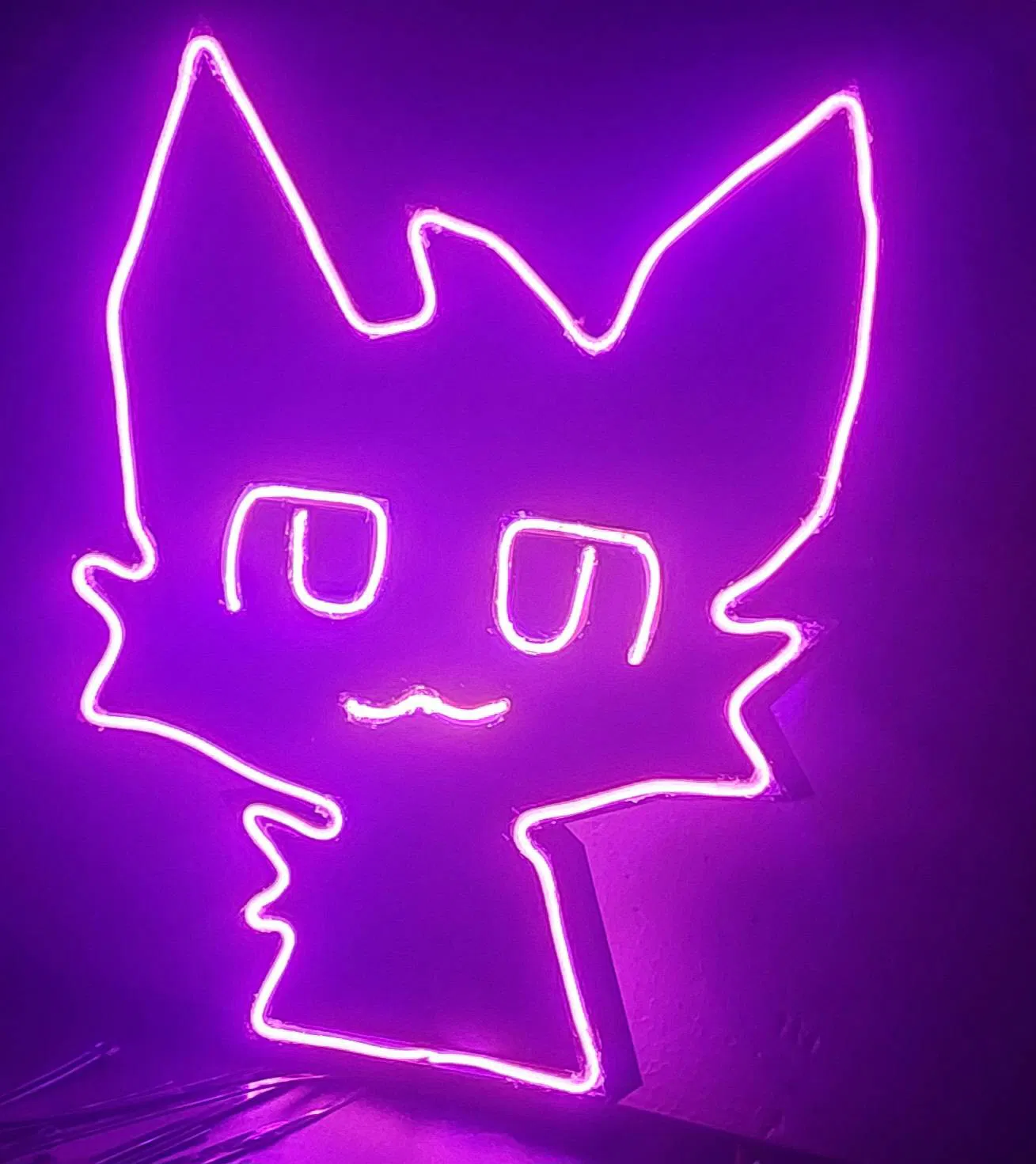

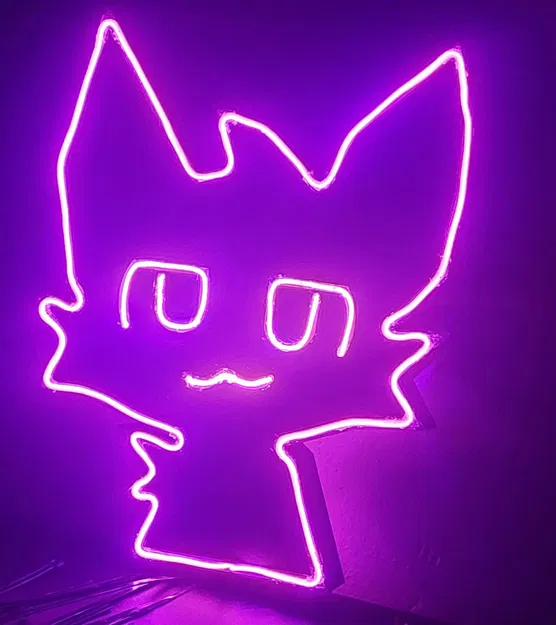

Bảng Treo Tường Neon Boykisser (LED String)

Đúng như tiêu đề luôn! Có kèm file project FreeCAD như mọi mẫu của mình!

LƯU Ý, MẪU NÀY ĐANG TRONG QUÁ TRÌNH HOÀN THIỆN. CÁI BIỂN VẪN CHẠY NGON, NHƯNG CÒN MỘT VÀI LỖI NHỎ (khe để boost converter hơi chật, các rãnh đi dây làm chưa thật tối ưu, v.v.) MODEL VẪN DÙNG ĐƯỢC 100% Ở HIỆN TRẠNG VÀ MÌNH SẼ CÓ KẾ HOẠCH CẢI TIẾN

BoM, link tới laskakit, nhưng mua ở đâu cũng được, đa số đồ này kiếm trên Ali là có:

• Step-down converter với LM2596

• Step-up boost converter với MT3608

• Bất kỳ loại sạc pin 2S

• Pin pack 2S nào nhét vừa bên trong.

• 2x LED string 200-300mm

• LED string 130mm

• LED string 1200mm

• Rocker switch

• Một ít dây, connector, kiểu mấy món lặt vặt vậy đó

• Keo silicone trong suốt

Lắp ráp:

1. In boykisser thành 2 phần, cắt đôi trong slicer. Phần trước (mặt, rãnh LED) và phần sau nên in riêng (trừ khi bạn bridge 300mm chuẩn bài).

2. Chồng 2 phần lên nhau, luồn vít M3 vào các lỗ LED để canh thẳng hàng, rồi dán keo dính 2 phần lại.

3. Nhét các LED string vào rãnh, vừa nhét vừa dán keo.

4. Chờ keo khô.

5. Lật boykisser lại. Nối tất cả cực dương và cực âm của các LED string 130mm và 300mm chung với nhau.

6. Chỉnh điện áp trên các converter. Khoảng 3V cho LM2596 và 10V cho MT3608. NHỚ ĐỪNG CHỈNH ĐIỆN ÁP OUTPUT CỦA MT3608 THẤP HƠN INPUT, NÓ SẼ LÀM CHÁY CHIP NGAY LẬP TỨC.

7. Tới đoạn hàn!

   1. Hàn cực dương của các string nhỏ vào cực dương output của LM2596, cực âm vào cực âm. Tương tự với string 1200mm thì nối vào MT3608.

   2. Hàn một loại connector nào đó (chắc là JST-PH-2 nếu bạn dùng đồ của laskakit) vào 2 sợi dây. Nối đầu dương vào các chân dương input của các converter, còn đầu âm thì đưa qua rocker switch.

   3. Hàn chân còn lại của rocker switch vào các chân âm input của các converter.

8. Dán pin pack 2S bạn chọn vào chỗ nào vừa. Mình dán thẳng lên đống dây ở giữa, rồi cố định thêm bằng cái jig giữ pin (tuỳ chọn). Mình dùng mấy cục pin 10Ah ngẫu nhiên còn dư từ bản thử nghiệm áo khoác hồi trước.

9. Thêm một sợi dây để treo: buộc vào các trụ gắn bên trong, hoặc buộc vào lỗ phía trên chỏm “lông” của boykisser để treo lên tường.

10. Xong!

11. Tuỳ chọn: bạn có thể dán luôn bộ sạc 2S vào trong boykisser nếu không ngại “hy sinh” một cái để tiện sạc hơn.

Cứ post makes và các thứ liên quan nha. Mình luôn hoan nghênh góp ý! (Thiệt luôn mình bị impostor syndrome, ai đó khen mình làm ổn với Q_Q)

Tác giả gốc tạo Sillycat, aka Boykisser: Mauzymice

Tác giả .SVG gốc: DRAKONIC
