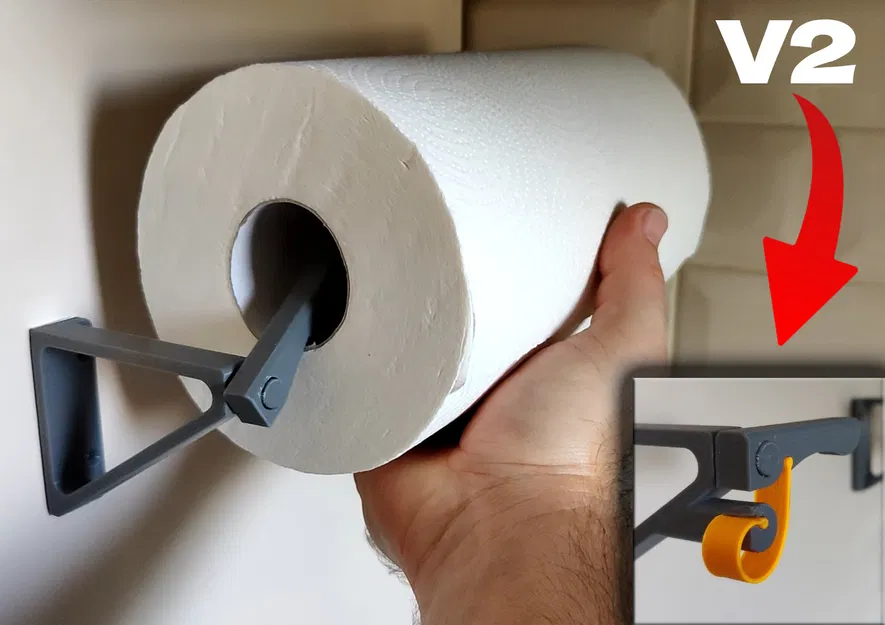

Giá treo khăn giấy Paper Towel – Print in place / Quick release & load

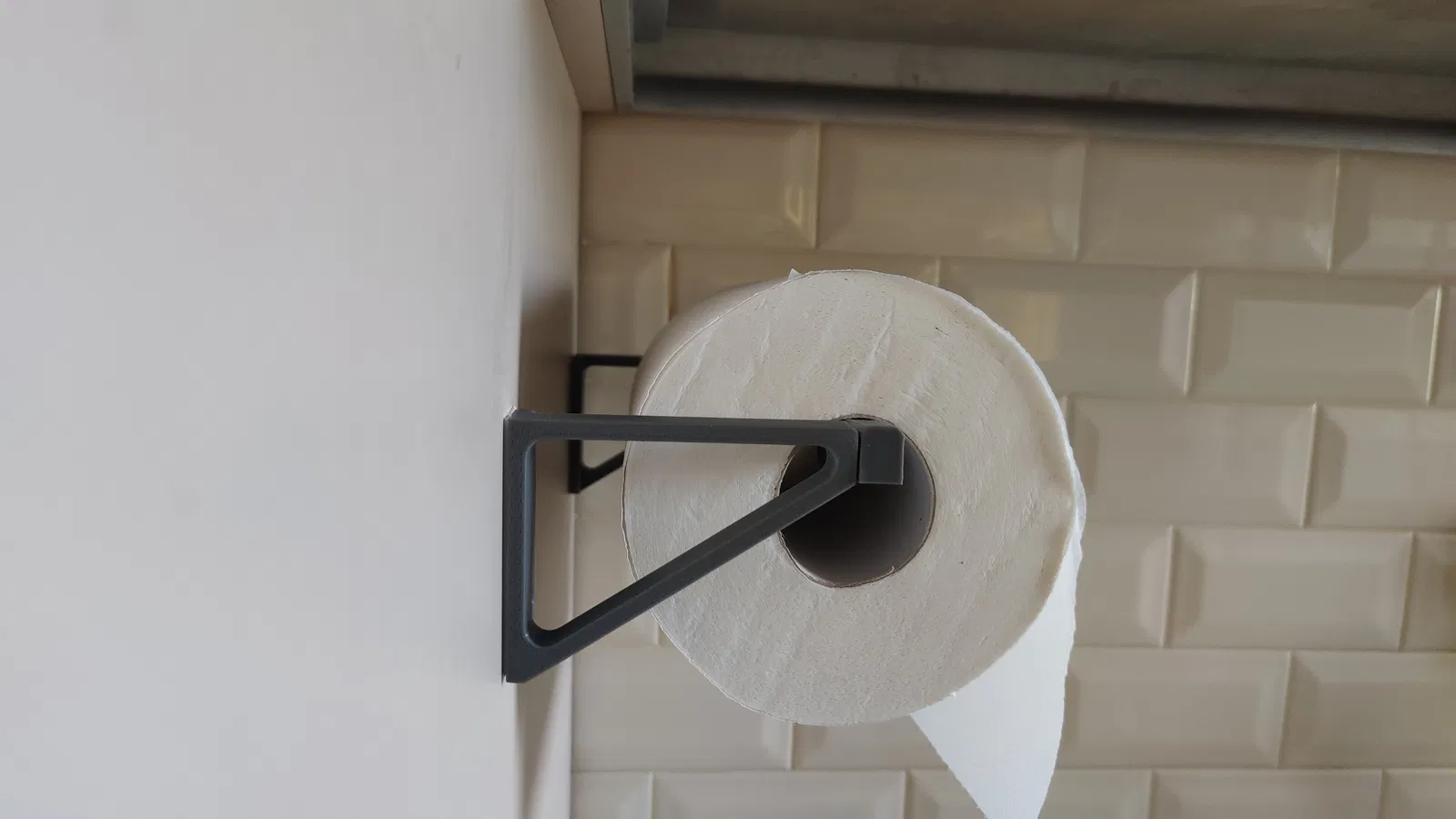

Bản dành cho giấy vệ sinh ở đây (Model độc quyền cho thành viên):

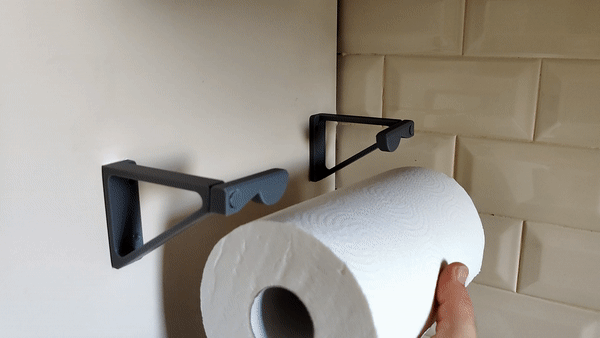

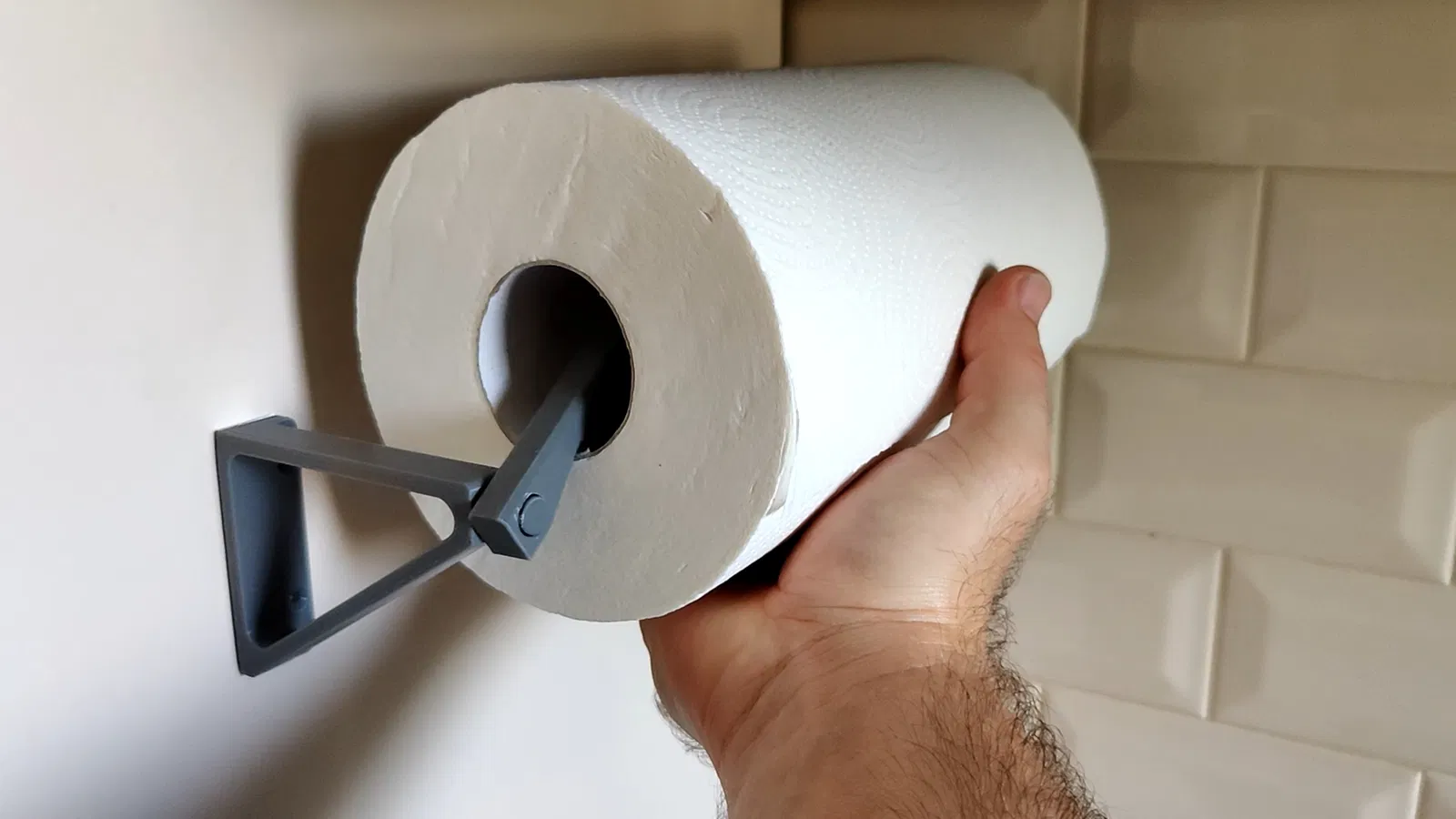

Một giá treo khăn giấy (paper towel) với cơ chế print in place và tính năng tháo/lắp nhanh (quick release and load). Bạn có thể gắn bằng băng keo hai mặt (loại xịn, dính chắc) hoặc bắt vít. Bản Skadis sắp có..

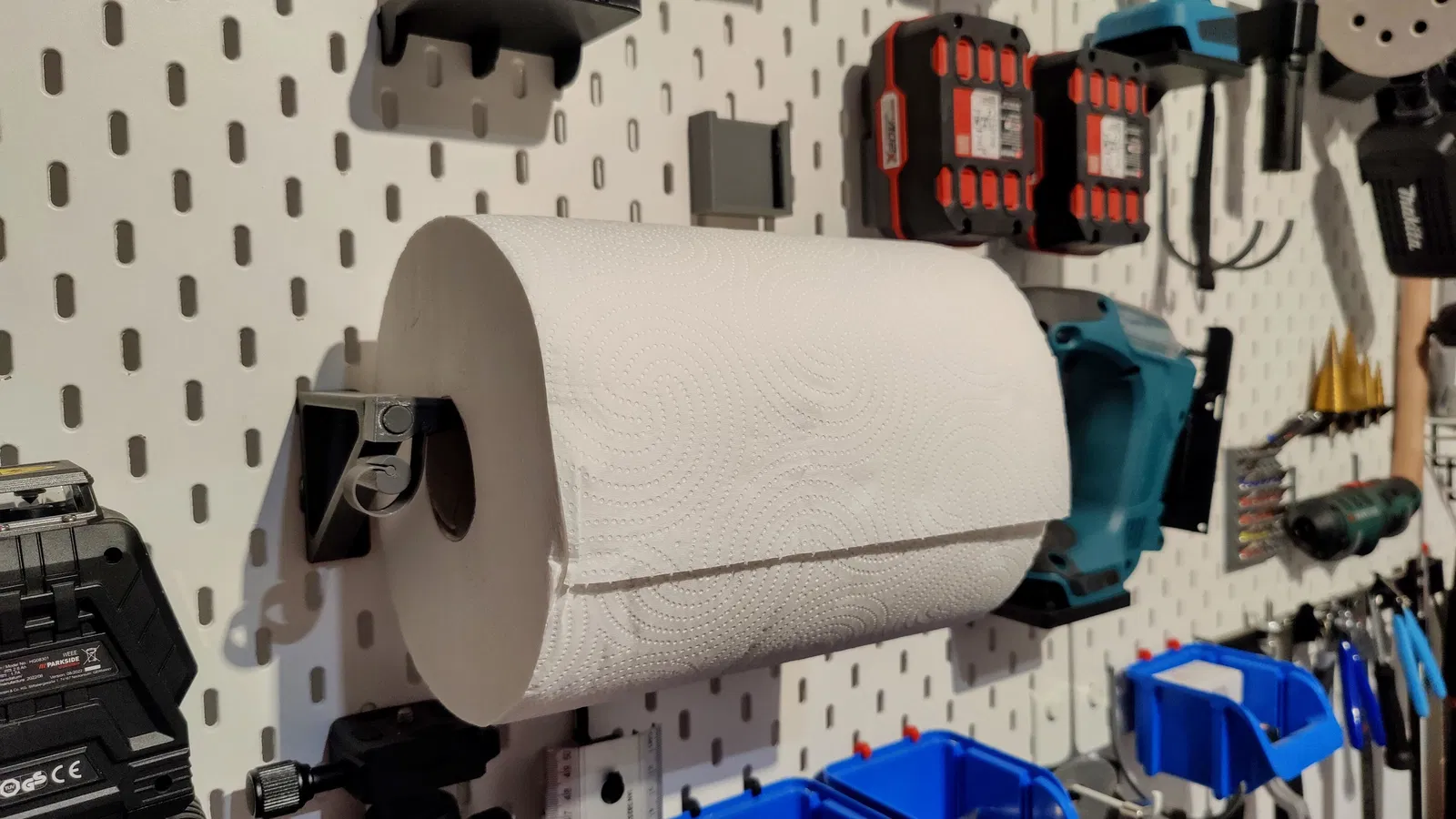

Cập nhật: Đã thêm bản Skadis. Nên fit hơi chặt để khỏi bị lắc. Dùng các thiết lập in tương tự bên dưới để in.

Cập nhật V2 (20/7):

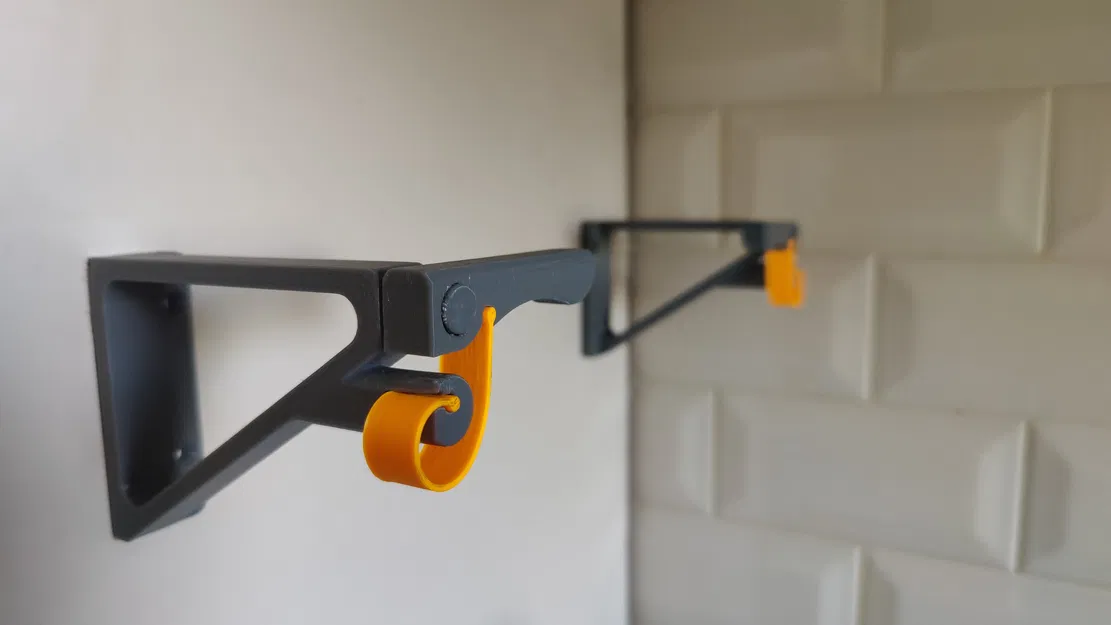

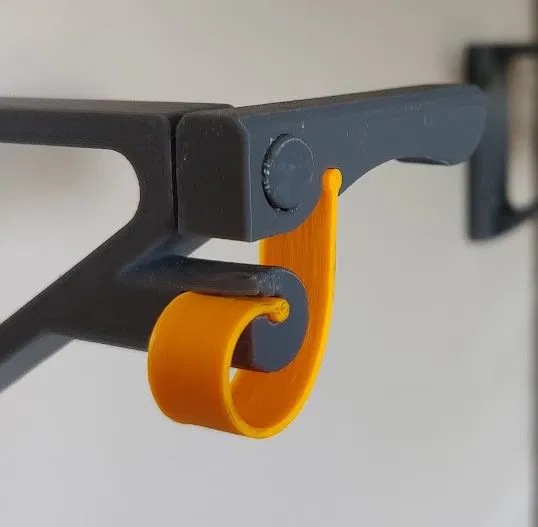

Đã thêm cơ chế lò xo để việc tháo/lắp (load/release) ổn định hơn. Giờ các bản lề (hinges) sẽ luôn tự rơi về đúng vị trí thay vì bị mở và đứng nguyên. Phần chính của model vẫn là print in place, nhưng giờ bạn phải in thêm một chi tiết nhỏ riêng. Việc này hy sinh một chút “triết lý” print-in-place của thiết kế, nhưng tổng thể sẽ cho chức năng tốt hơn. Nếu lò xo quá cứng, mình có thể cung cấp bản mỏng hơn.

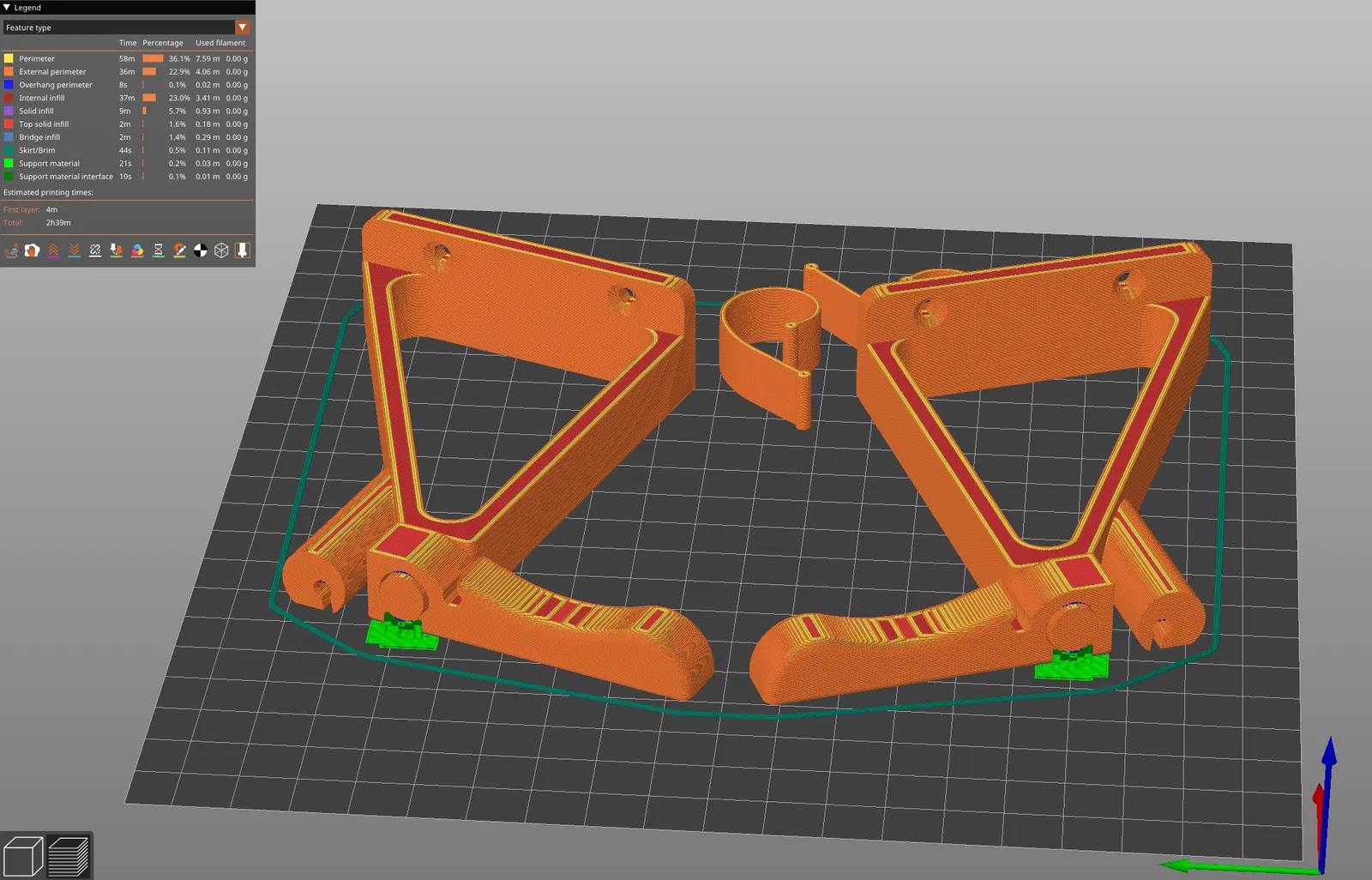

Với V2, đây là thiết lập in đã cập nhật:

• Infill giờ để bao nhiêu cũng được (mình dùng 15%)
• Support từ build plate, nhưng nhớ chặn (suppress) các vùng sau vì không cần:

• Layer height 0.20 nhưng bạn có thể thử giá trị khác

Cần in 2 phần: một bên trái và một bên phải.

Thiết lập cho V1:

• Support chỉ từ build plate
• Layer height 0.20 nhưng bạn có thể thử giá trị khác
• 50% infill để tăng trọng lượng cho cơ cấu bản lề

In xong cả hai bên thì gỡ support ra và bẻ/nhấn cho bản lề “bung” ra (nhớ xoay/đóng mở nhiều lần để cơ cấu bản lề trơn hơn):

Cuối cùng, nên bôi trơn, ví dụ thử xịt PTFE

Nếu bạn có thước cân laser (laser level) thì gắn lên sẽ dễ hơn nhiều:

Canh khoảng cách hai bên sao cho khi cuộn khăn giấy nằm sát bên phải, thì bên trái chừa ra chừng này (thậm chí có thể chừa nhiều hơn chút so với hình):
