Nắp giữ lọc cartridge cho Shop-Vac 12S (Shop-Vac 12S Cartridge Filter Cap)
Nắp (cap) dùng để cố định cartridge-style filter trên máy hút bụi Shop-Vac 12S. Gồm 1 cap chính và 8 clip trượt vào rãnh dovetail; khuyên in cap top-down, clip in phẳng. In PETG để clip dẻo, khó gãy.
Mô tả

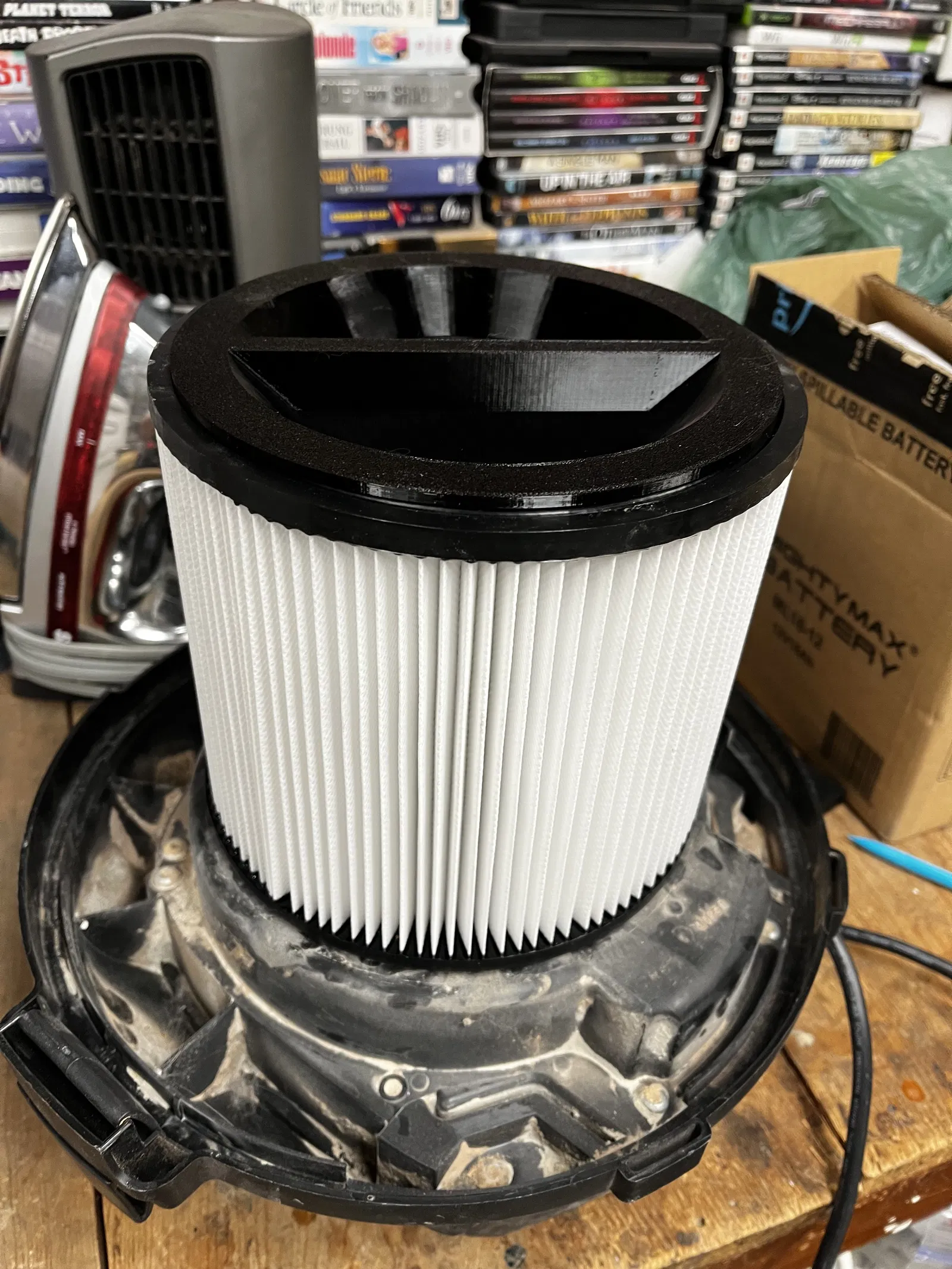

Mình có một cái máy hút bụi Shop-Vac 12S200A dung tích 5 gallon đời cũ, trước giờ toàn xài loại foam sleeve filter. Mà kiểu đó lọc không ngon lắm. Trên thân máy có ghi là máy này có thể dùng cartridge-style filters (Shop-Vac U/X/W). Tiện tay muốn tiết kiệm, mình mua cái lọc tương đương ở Harbor Freight và nó lắp vô máy vừa y. Tiếc là cái Bauer cap để giữ filter lại không có cách nào gắn/khớp với Shop-Vac. Nên mình tự làm một cái.

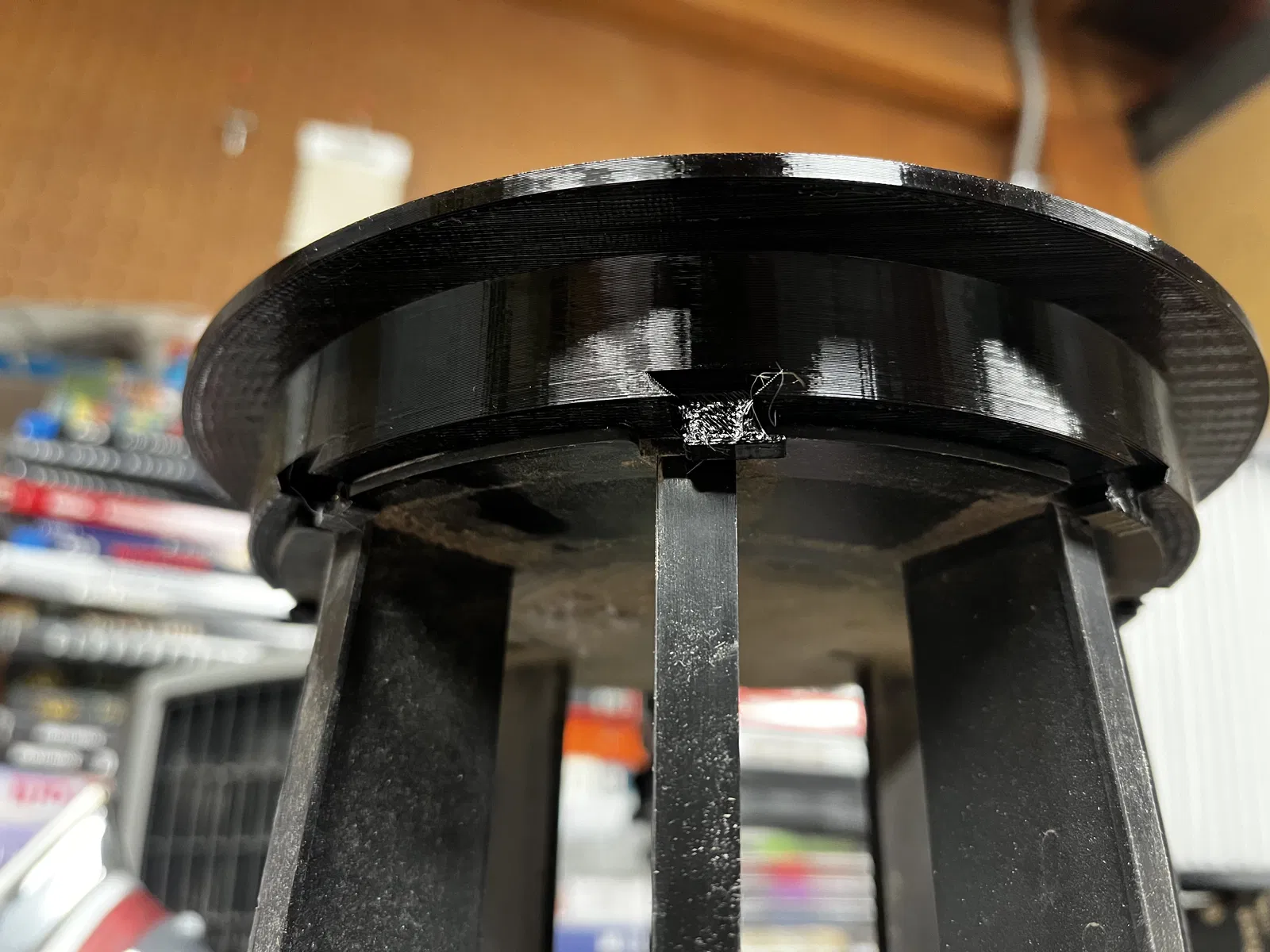

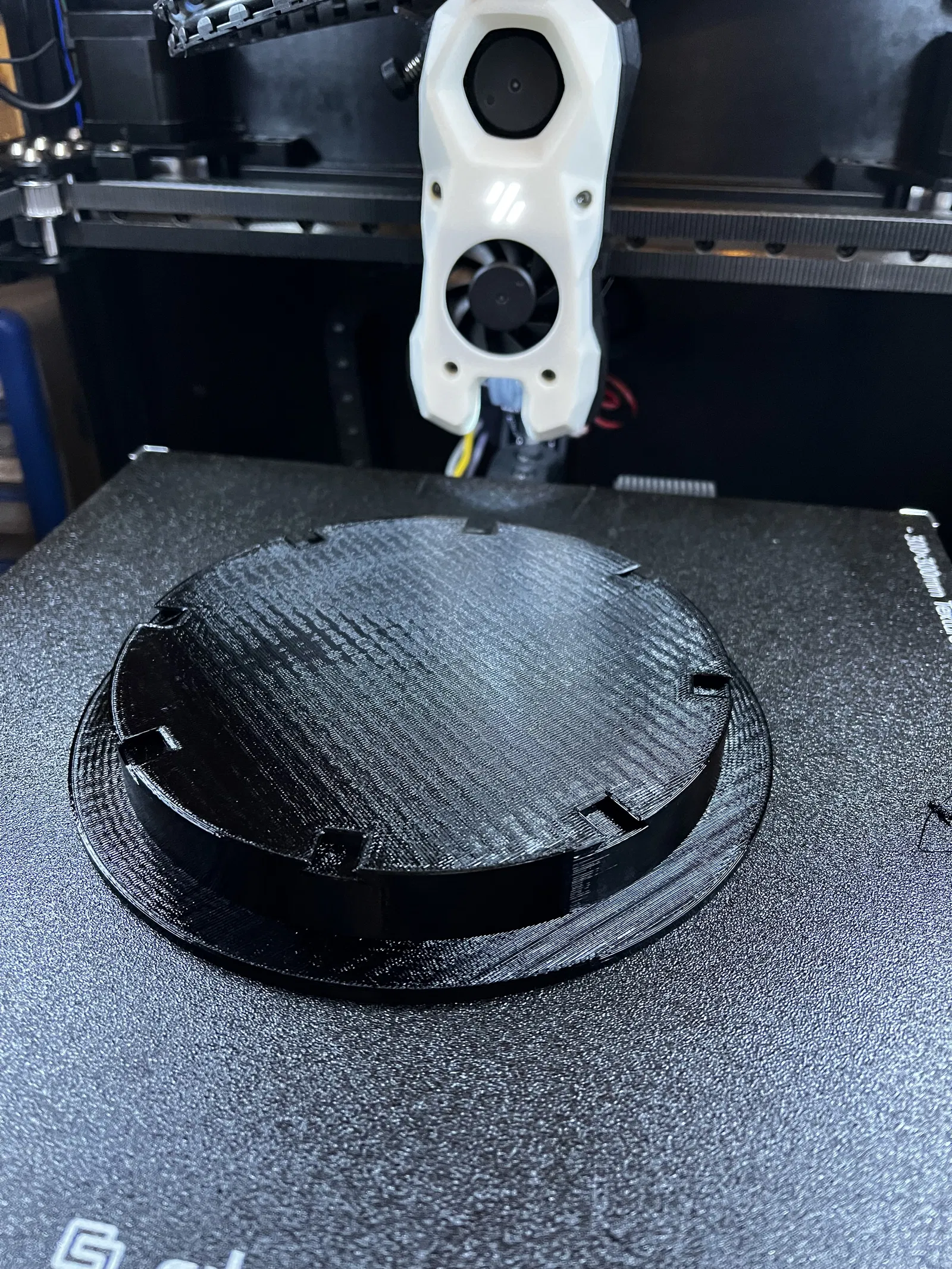

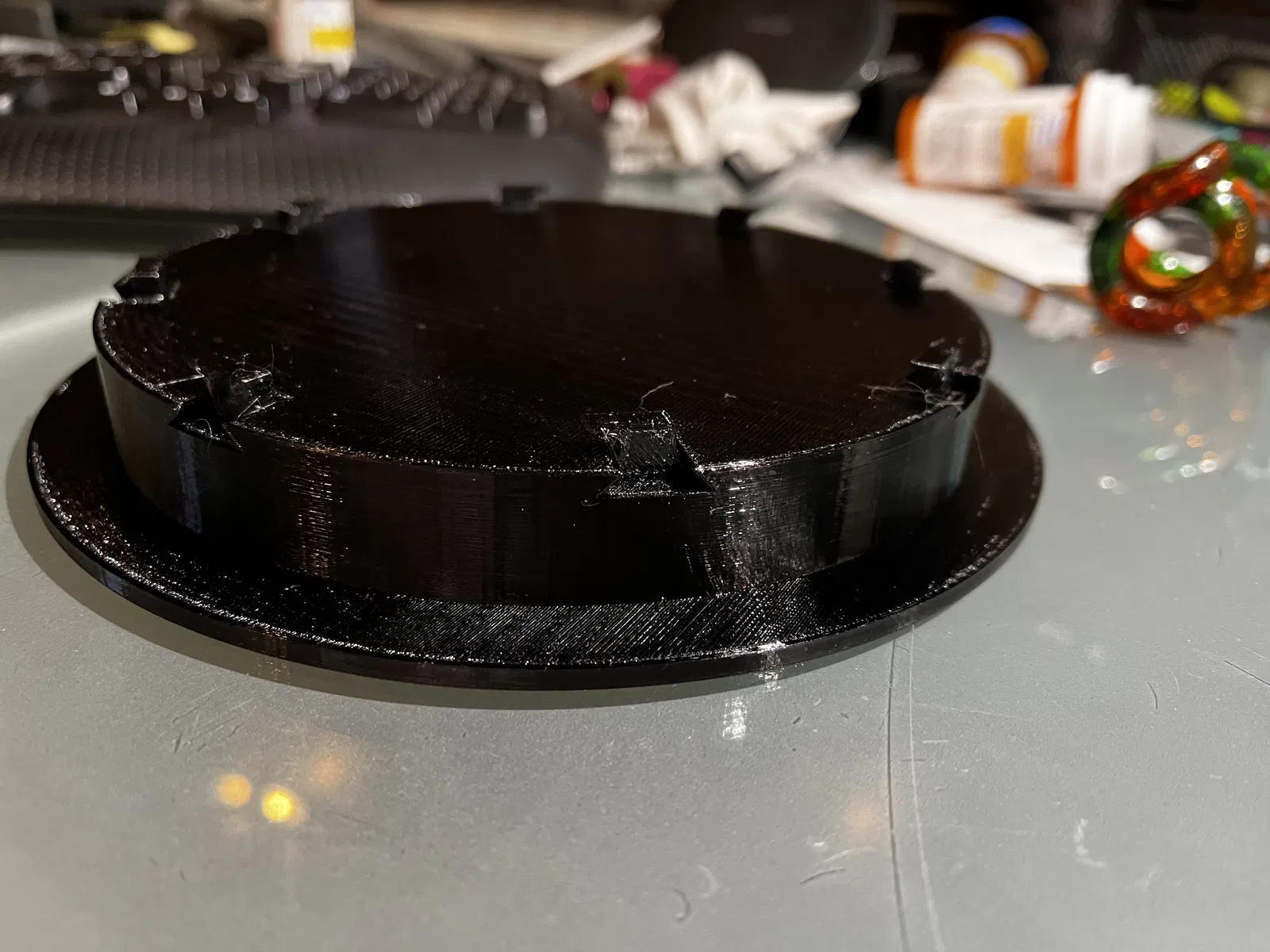

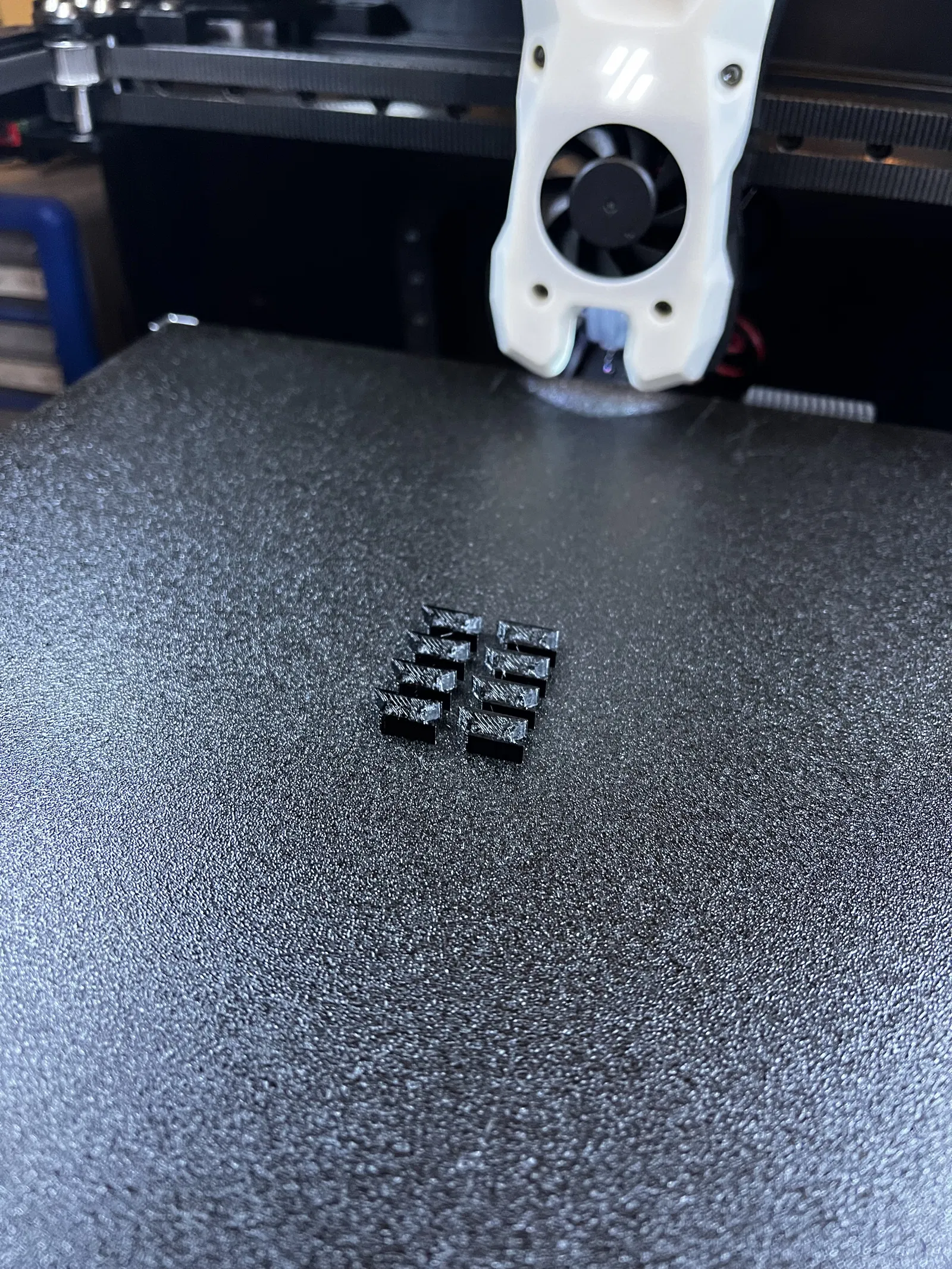

Model này gồm 1 phần cap chính và một loạt clip. Mình tách rời các phần để giảm lượng support cần dùng và để clip có thể in nằm phẳng. Bạn cần in 8 cái clip; sau đó trượt các clip vào rãnh dovetail ở bên hông cap. Mình khuyên in phần cap theo hướng top-down (đúng như orientation trong file STL). Cách này sẽ cần support ở phần giữa, nhưng đổi lại mép (lip) dùng để ép giữ filter sẽ sạch và đẹp.
Mình in bằng PETG; PLA/v.v. có thể cũng ổn, nhưng mình nghĩ PETG dẻo hơn nên clip sẽ ít bị gãy hơn.
