Hộp hút ẩm (Desiccant Box)

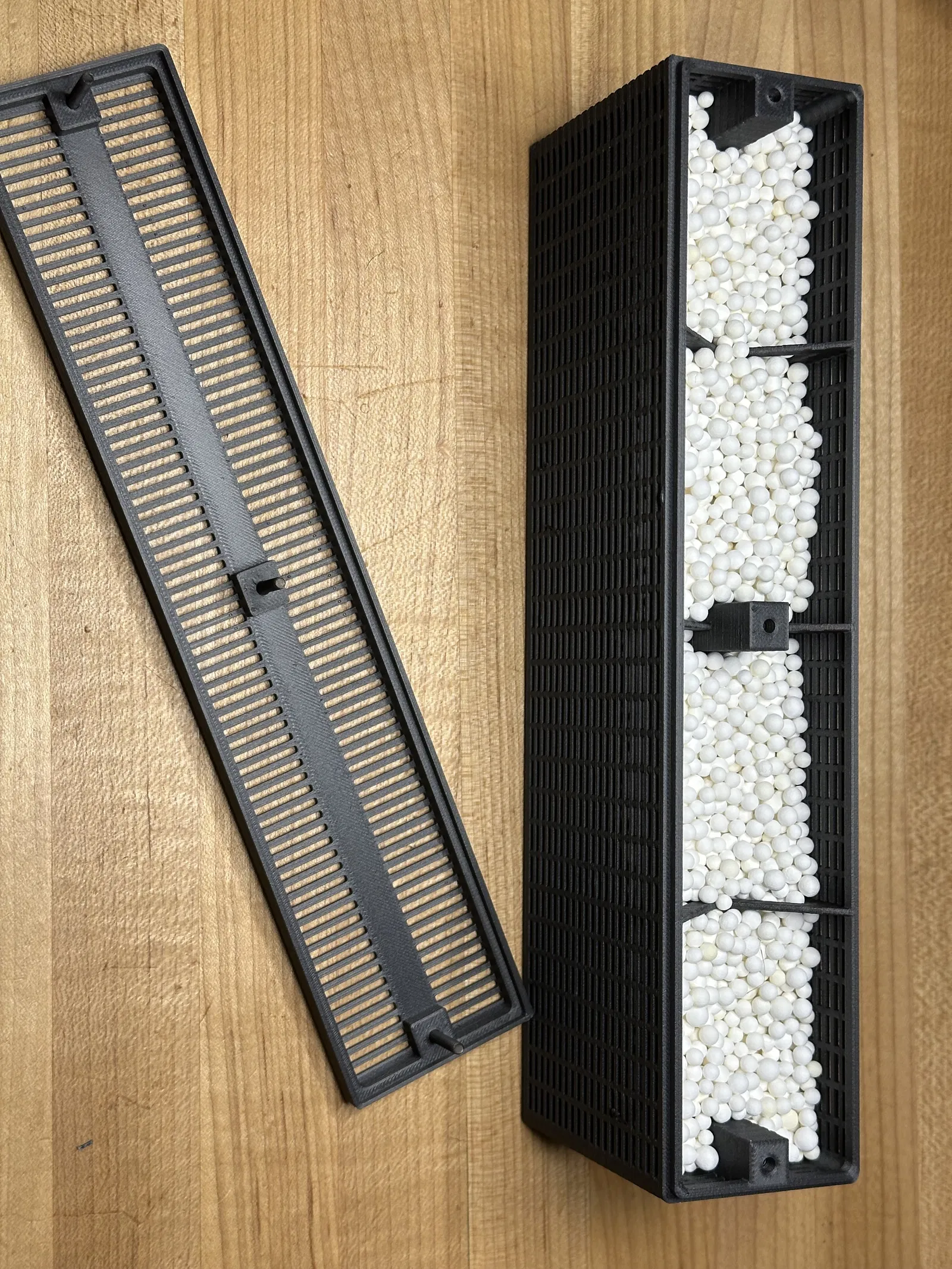

Mẫu Desiccant Box kích thước 248 x 50 x 82 mm, có chỗ chôn ê-cu M3 và bắt vít nắp. Cần pause lúc in tại 71.80mm để đặt ê-cu. Thiết kế lỗ vít trên nắp được bịt 1 lớp để support ôm sát, dễ phá bỏ.
Mô tả
Phần cứng cần có:
Số lượng Mô tả
3 Ê-cu M3 (lục giác tiêu chuẩn)
3 Vít M3 x 12mm đầu lục giác chìm (dùng cái bạn đang có, dài tối đa tới 30mm)

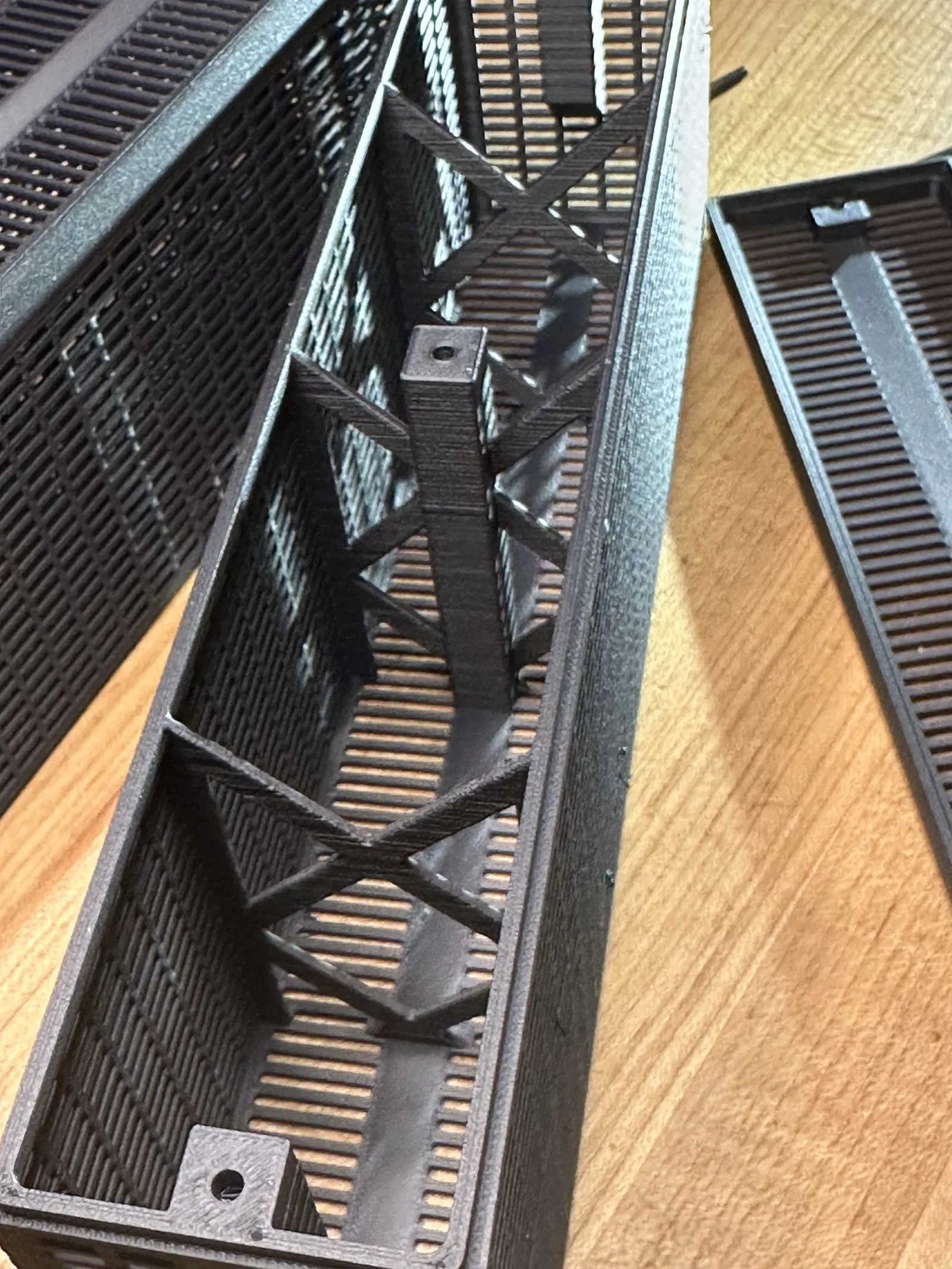

Ê-cu sẽ được chôn (embedded) trong chi tiết in. Bạn cần đảm bảo pause lúc in phần hộp tại cao độ 71.80mm rồi đặt ê-cu vào.
Layer height 0.20

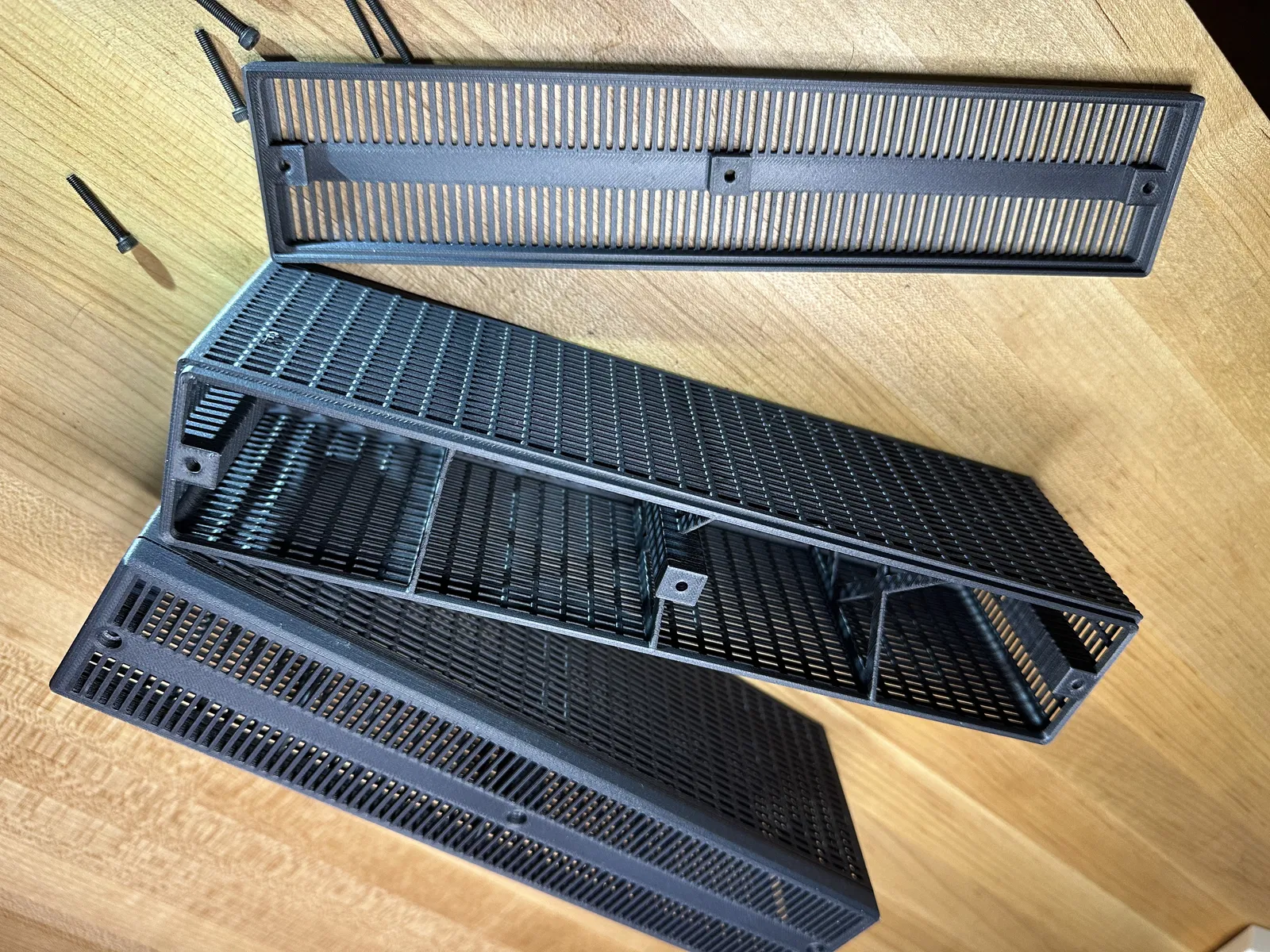

Các lỗ trên nắp để bắt vít đang được “bịt” lại bằng 1 lớp. Mục đích là để support dạng snug lấp đầy khoảng trống ở phần đầu vít. Phần này bẻ ra rất dễ: chỉ cần lấy một con vít M3 chọc vào lỗ.
Mình làm các hộp này bằng PC-CF. (Phiên bản hộp đời trước dùng PETG và bị cong vênh sau 2 năm sử dụng)
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
