Gantry Parallax cho build enclosure khung full 2020 tùy biến (Scalable)

Dự án này là phiên bản chỉnh sửa của Parallax gantry, được tối ưu để dùng cho máy in 3D khung full-frame 2020 extrusion có enclosure.

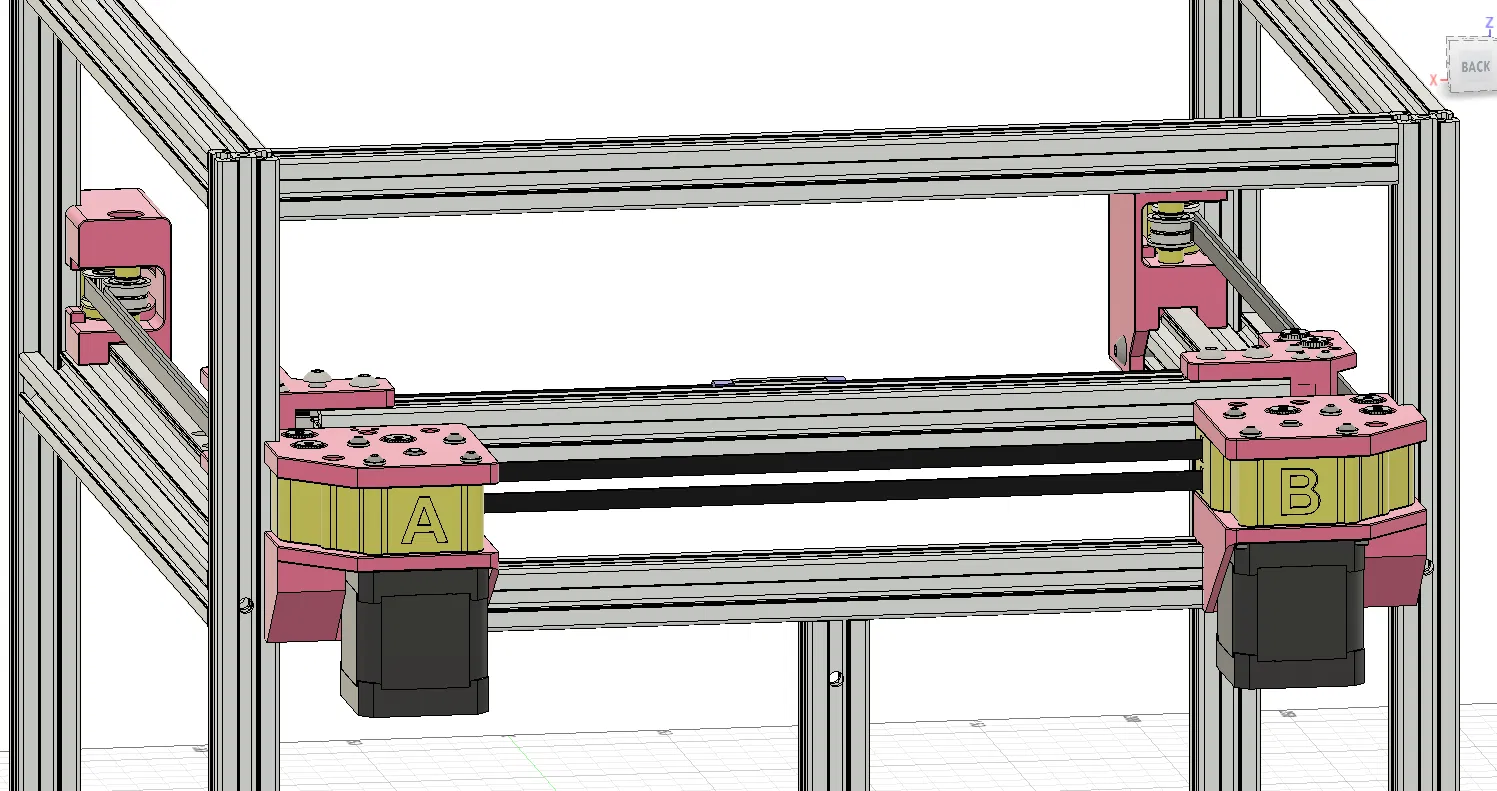

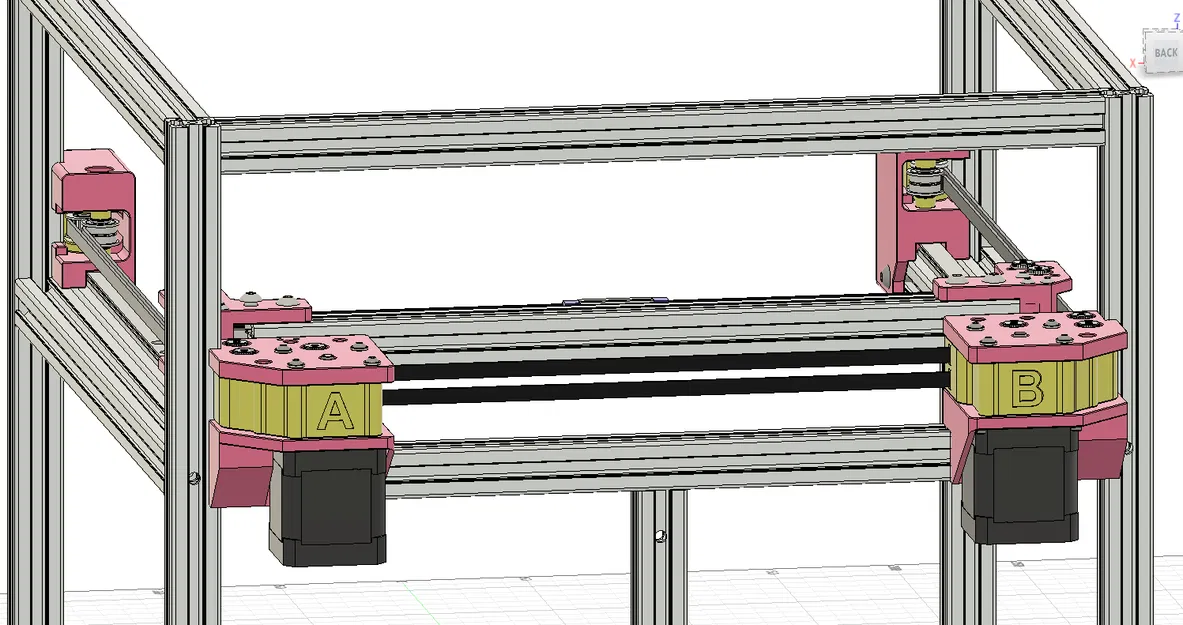

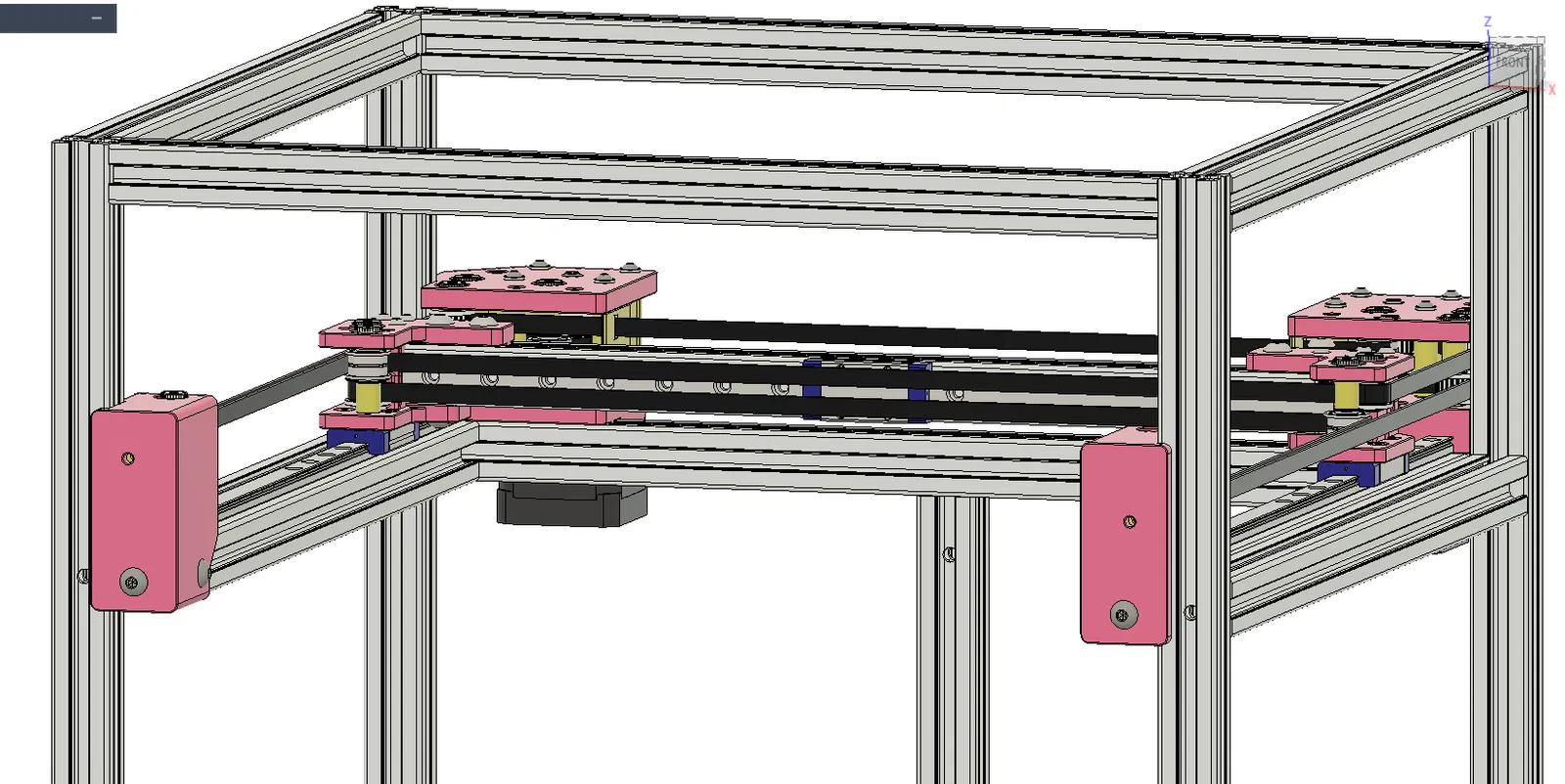

Hình học của gantry đã được tinh chỉnh để hợp hơn với khung 2020 full, nhưng vẫn giữ nguyên ý tưởng cơ khí cốt lõi của Parallax. Thiết kế vẫn scalable, cho phép thay đổi kích thước gantry theo nhiều cỡ máy khác nhau mà không cần đổi cơ chế nền tảng.

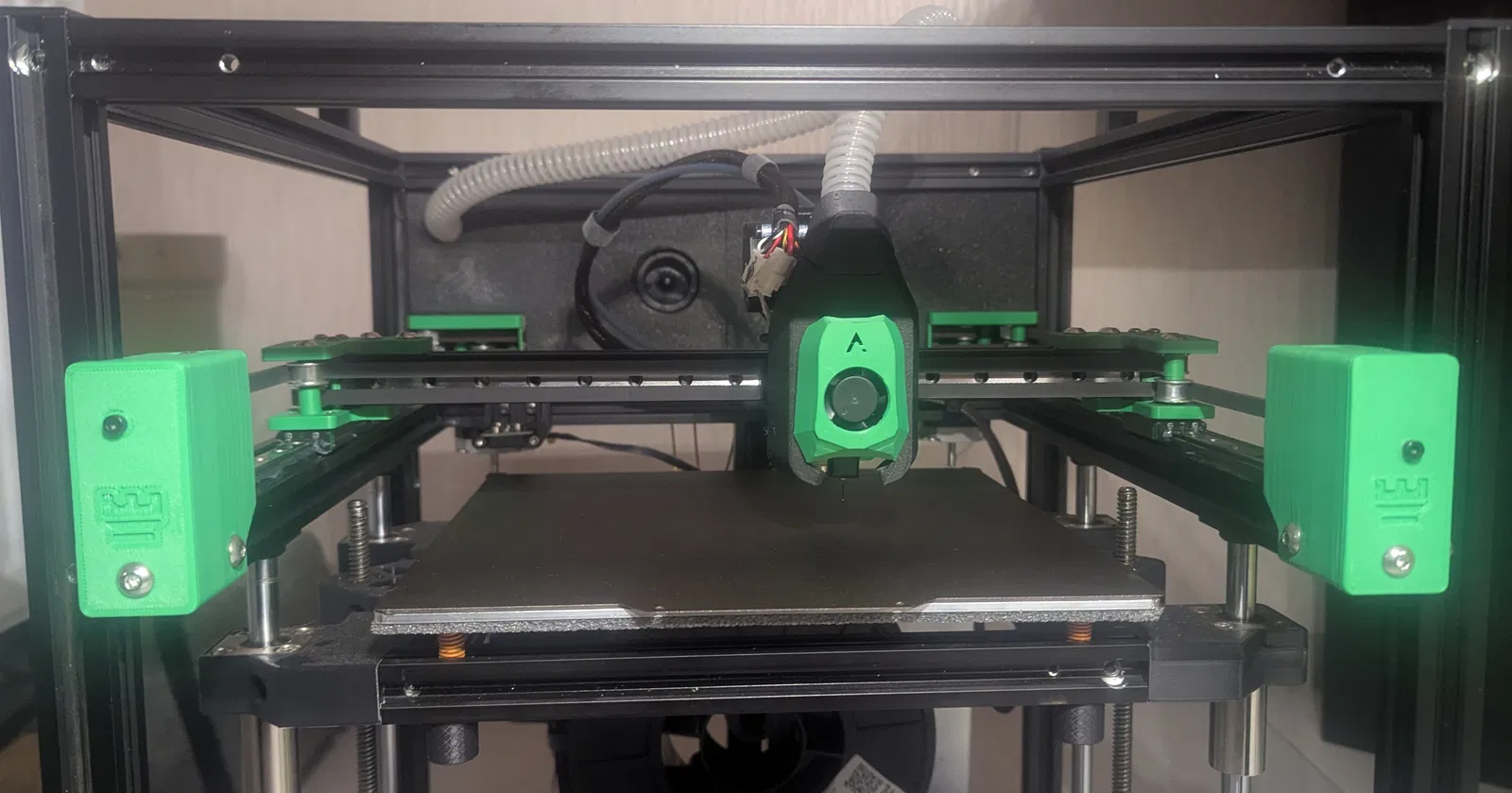

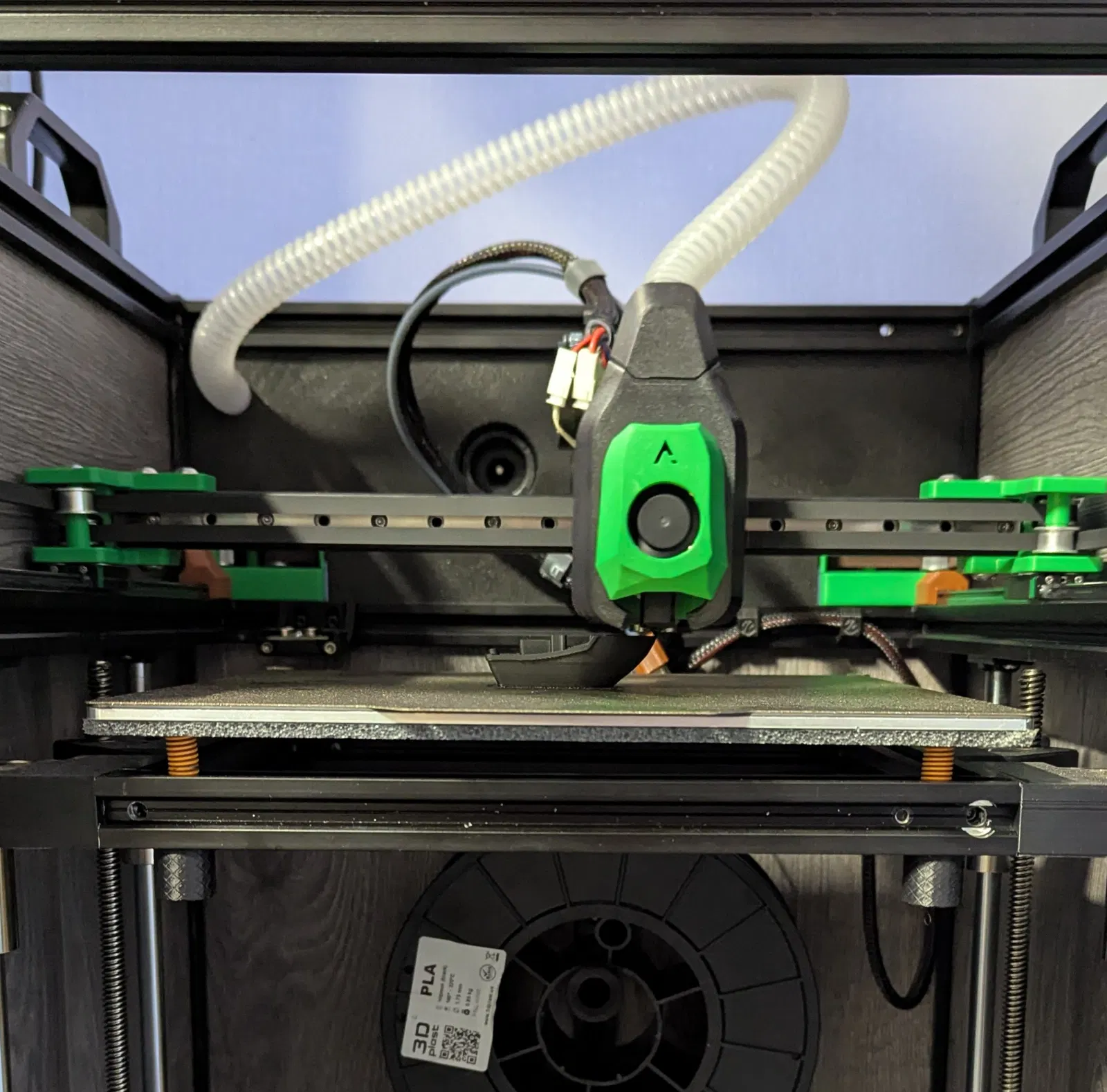

Bản remix này ban đầu được làm trong lúc rebuild một con Ender 5 Plus đời cũ, với mục tiêu thiết kế một máy in 3D nhỏ hơn, dạng full-frame có enclosure dùng bố cục gantry gọn. Parallax gantry nguyên bản được chọn làm nền cơ khí vì đã được kiểm chứng.

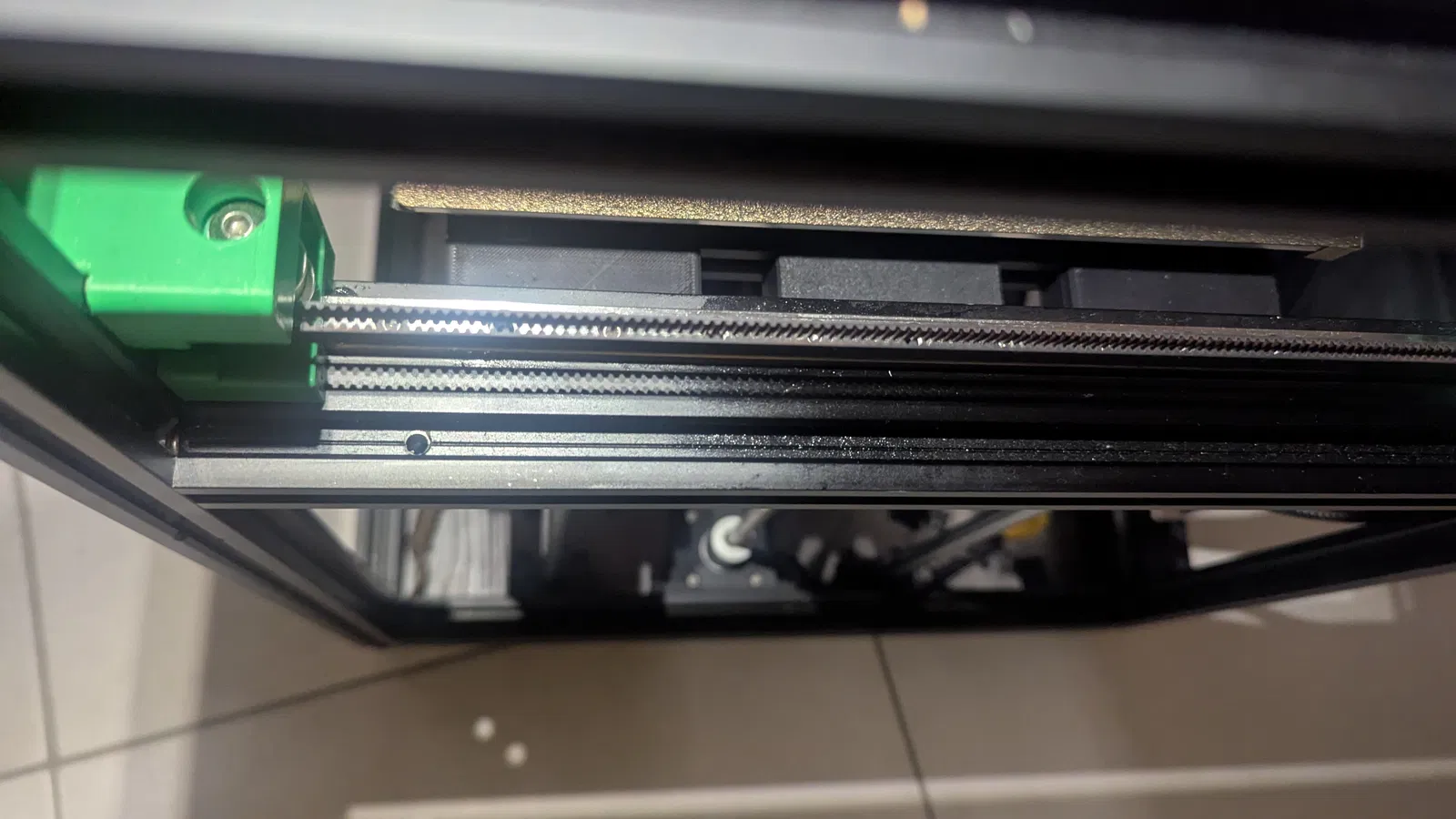

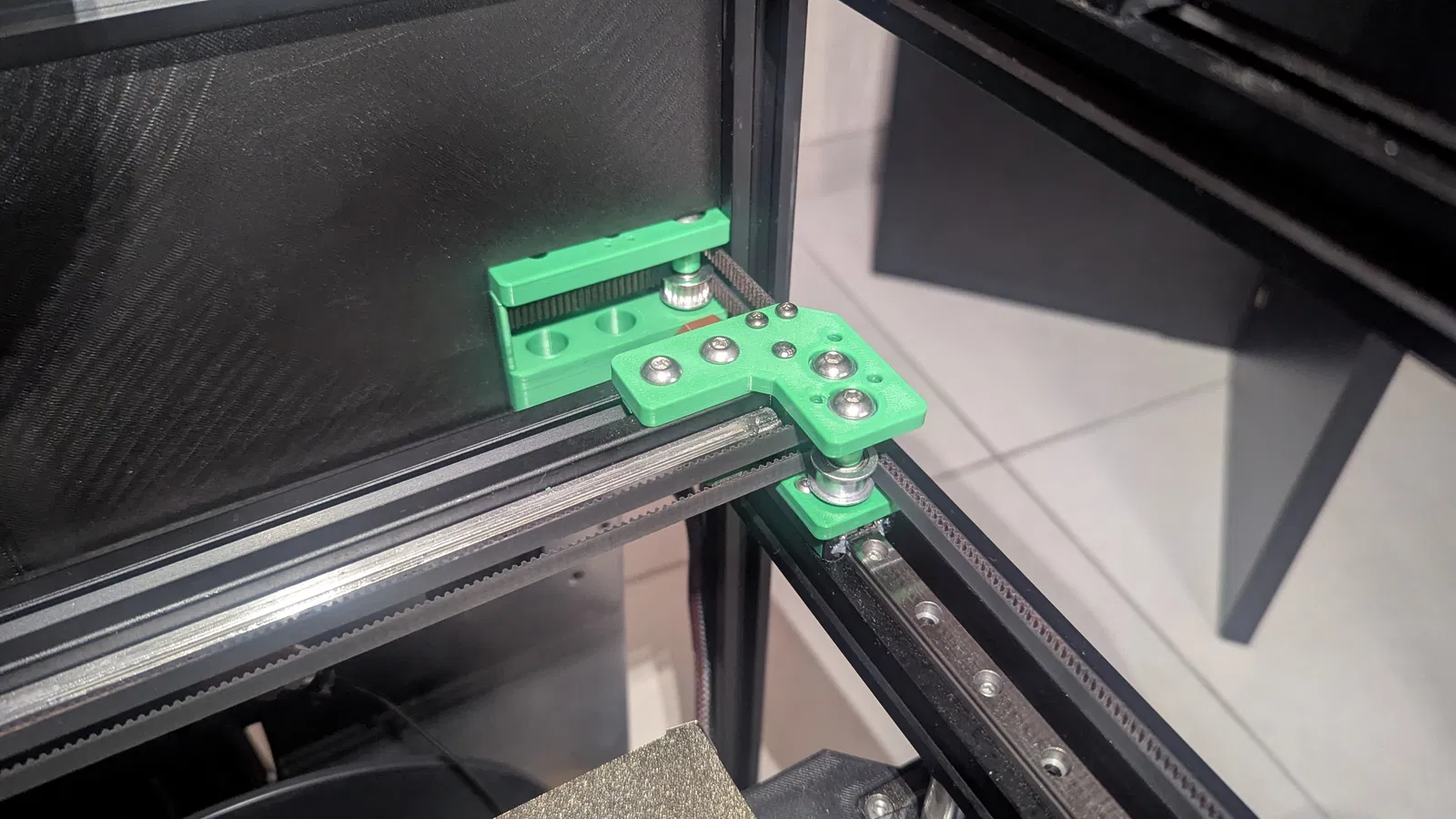

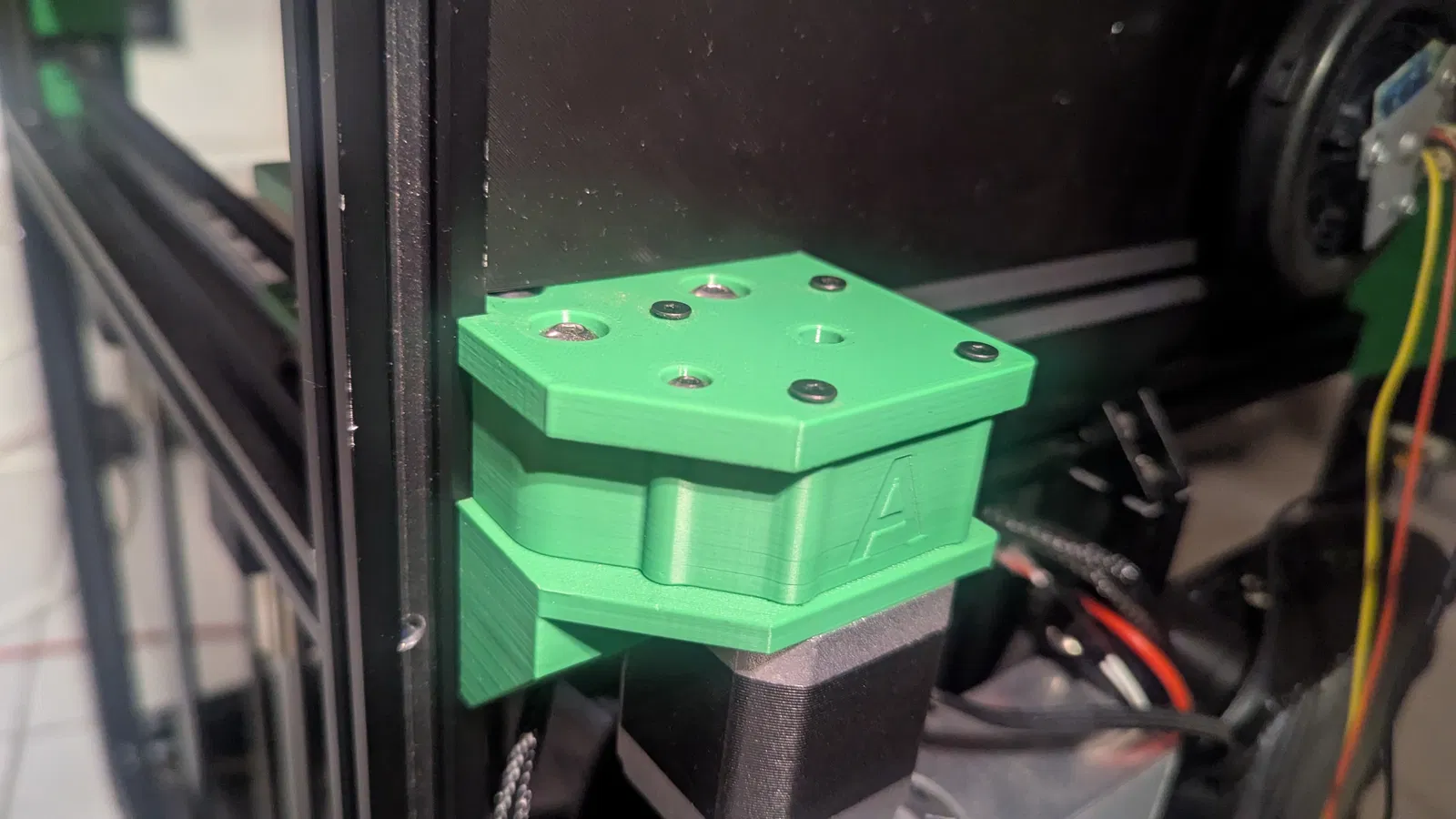

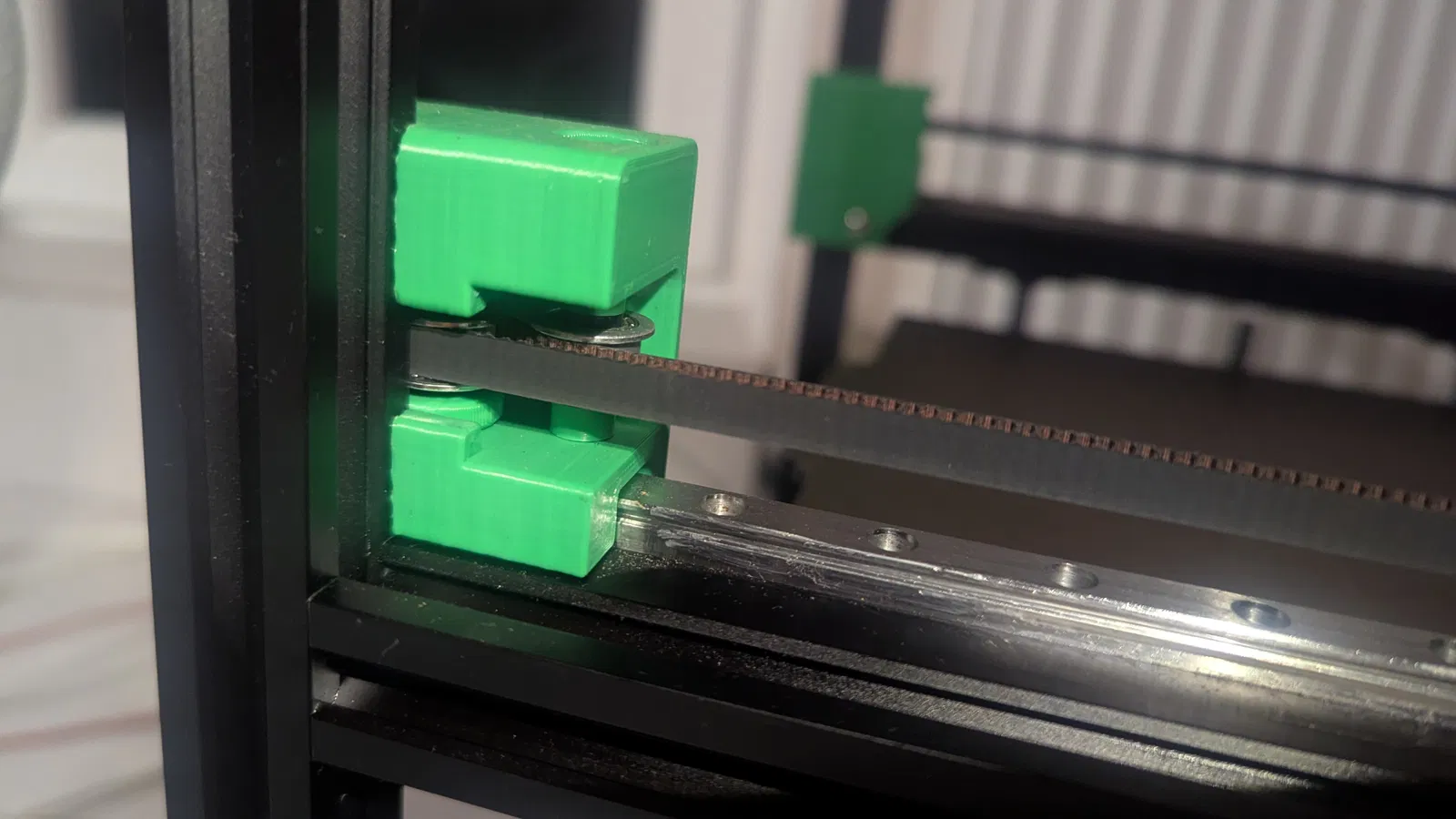

Toàn bộ cụm cơ khí chính và logic đi dây belt (belt routing) đều bám theo thiết kế Parallax gốc.

Ghi chú về kích thước máy in

• Chiều ngang tổng thể của máy ≈ chiều ngang build volume + ~150 mm (kèm enclosure)

• Chiều sâu tổng thể của máy ≈ chiều sâu build volume + ~200 mm (kèm enclosure)

Kích thước thực tế có thể thay đổi tùy theo cấu hình printhead được chọn và cơ cấu trục Z.

Parallax gantry là một nền rất chắc cho các bản build dạng enclosure gọn. Nếu các tấm enclosure được gắn ra bên ngoài khung thay vì kẹp giữa các thanh extrusion, thì tổng chiều ngang máy có thể giảm khoảng 30–40 mm.
