Nắp che motor NEMA23 (NEMA23 Motorcover)

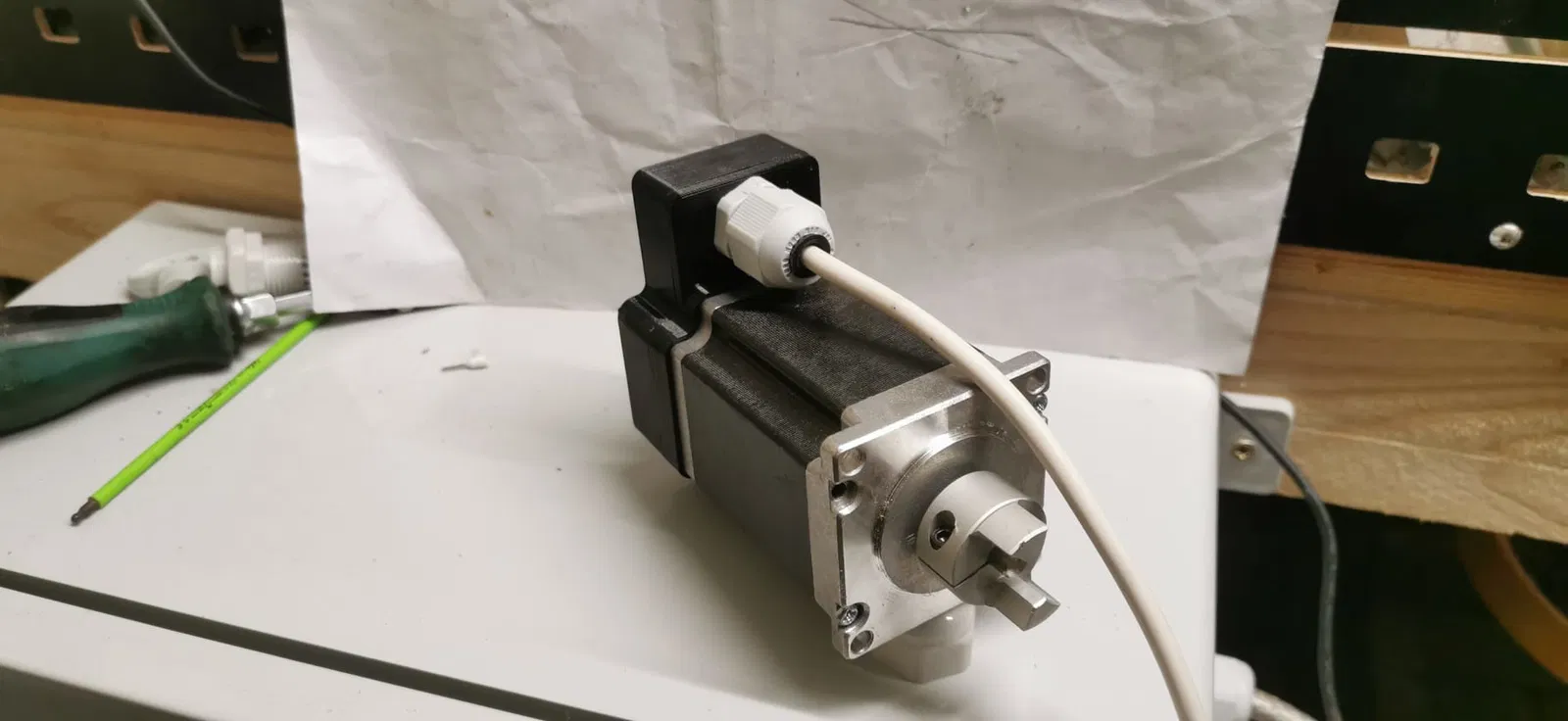

Nắp che NEMA23 giúp nối dài dây motor, dùng Phoenix Type Connector 4-Pole và có cable strain relief. Hỗ trợ tối đa 2 bộ 4-pole, dùng cable gland M16, bắt chéo góc phía sau motor cho chắc chắn.
Mô tả
Đây là giải pháp của mình để nối dài cáp motor, kèm phoenix connectors và một phần giảm/giữ lực kéo cho cáp (cable strain relief).
Bạn cần:
1x Cable gland M16 (2x nếu bạn dùng biến thể "2 Outlet cover")

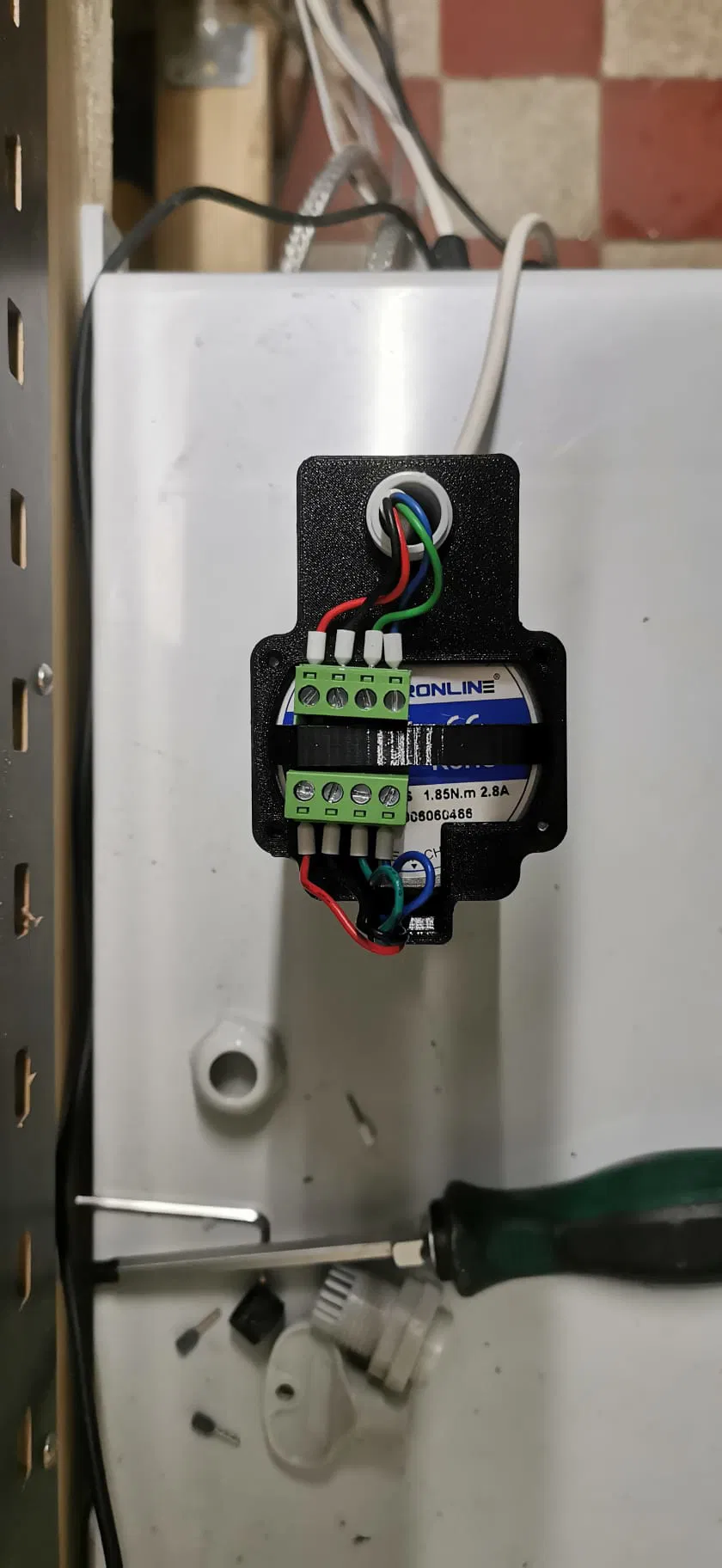

1x Phoenix connector (nắp này vừa tối đa 2x 4-Phoenix Connectors). Bạn có thể tìm trên Ebay, Amazon, v.v... chỉ cần tìm "Phoenix Type Connector 4-Pole"
2x vít M3x20+

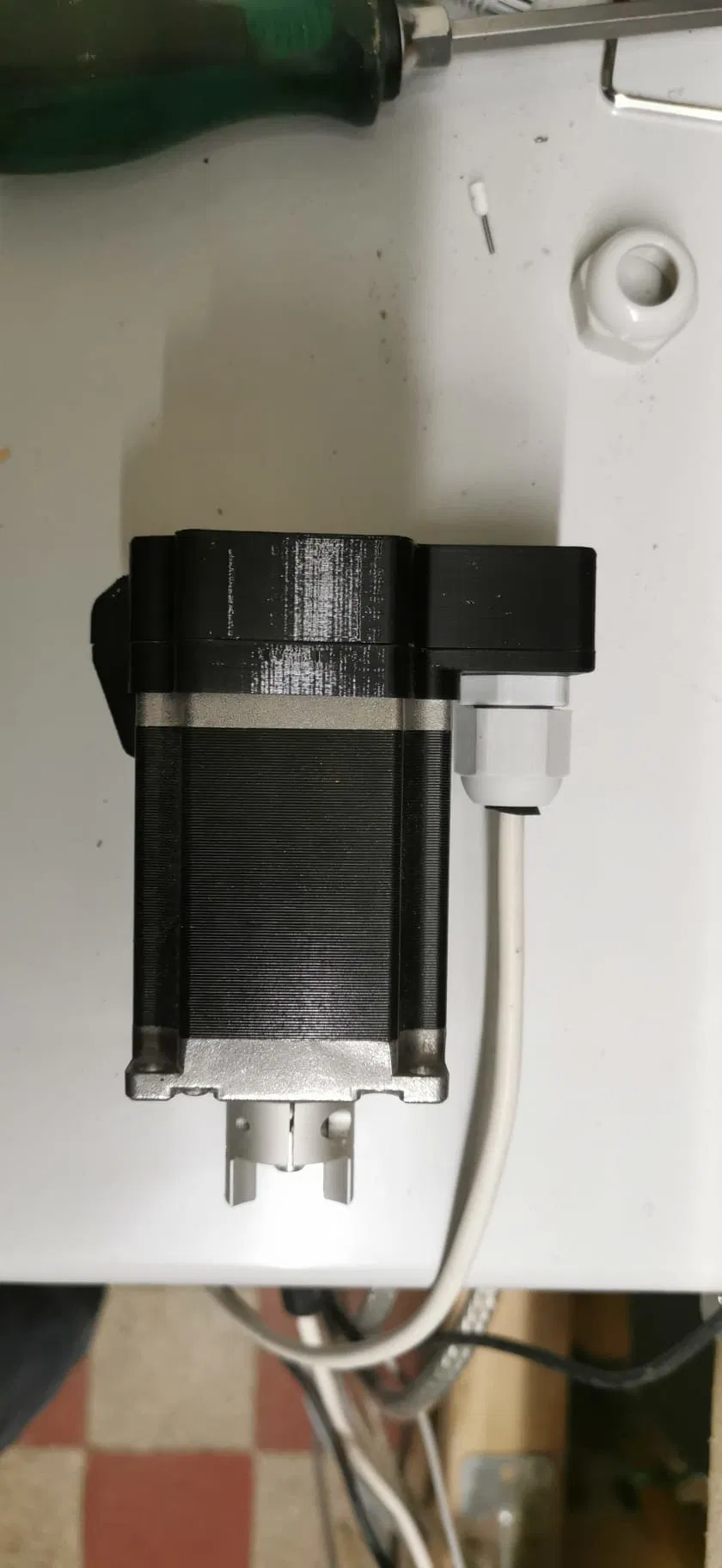

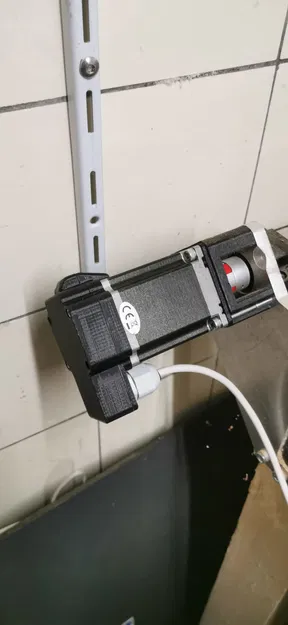

Để gắn vào mặt sau của motor, mình khuyên nên bắt chéo góc (diagonal mounting). Bạn có thể rút ngắn các con vít dài đang giữ motor lại với nhau, hoặc tháo 2 con ra. Cách nào bạn thấy tiện và an tâm hơn thì làm.
Mình sẽ cải tiến thiết kế vì muốn các phần của nắp có thể khóa/cài vào nhau để truyền lực tốt hơn từ cover plate, và có thể cải thiện bề mặt làm kín (sealing surface).
