Cập nhật hệ thống lọc Rat Rig V-Core 4 (rat rig filter system update)
Bản cập nhật hệ thống lọc tích hợp chặt hơn cho Rat Rig V-Core 4: dùng các filter dễ mua trên Amazon, thiết kế mounting mới gắn 2 cụm ở back panel và cập nhật panel để tháo lắp dễ, không cần tháo hộp electronics.
Mô tả
Bản update của mình cho hệ thống filter trên rat rig v-core 4. Mình thấy bản gốc hơi thiếu cả về thiết kế lẫn hiệu năng. Như mấy bản remix khác cũng có nhắc, ở Bắc Mỹ khá khó kiếm filter thay thế. Ở châu Âu thì có vẻ có một vendor bán filter rất ổn, nhưng phí ship khá chát và mình cũng khó tìm đúng kích thước HEPA13 giống vậy. Mình chọn một vài loại filter dễ mua trên Amazon để dùng cho bản update này:

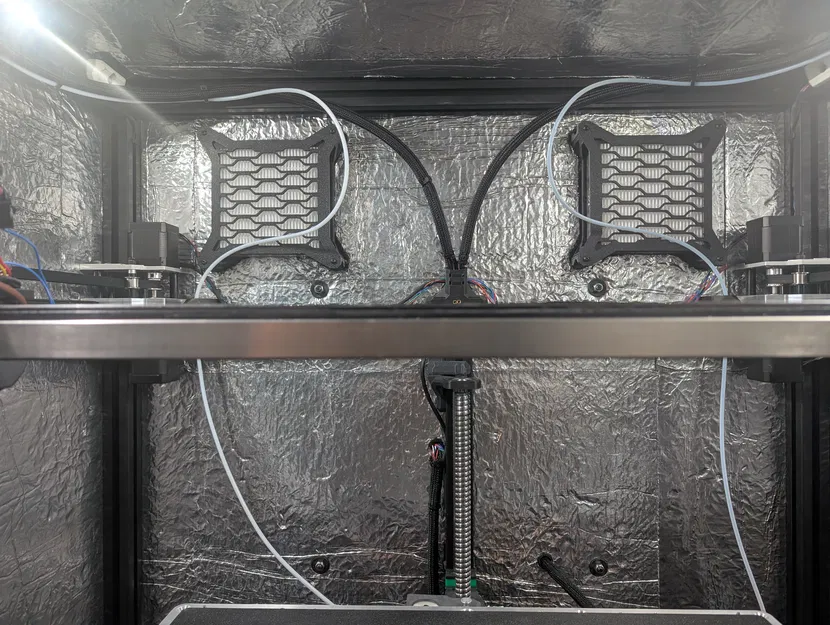

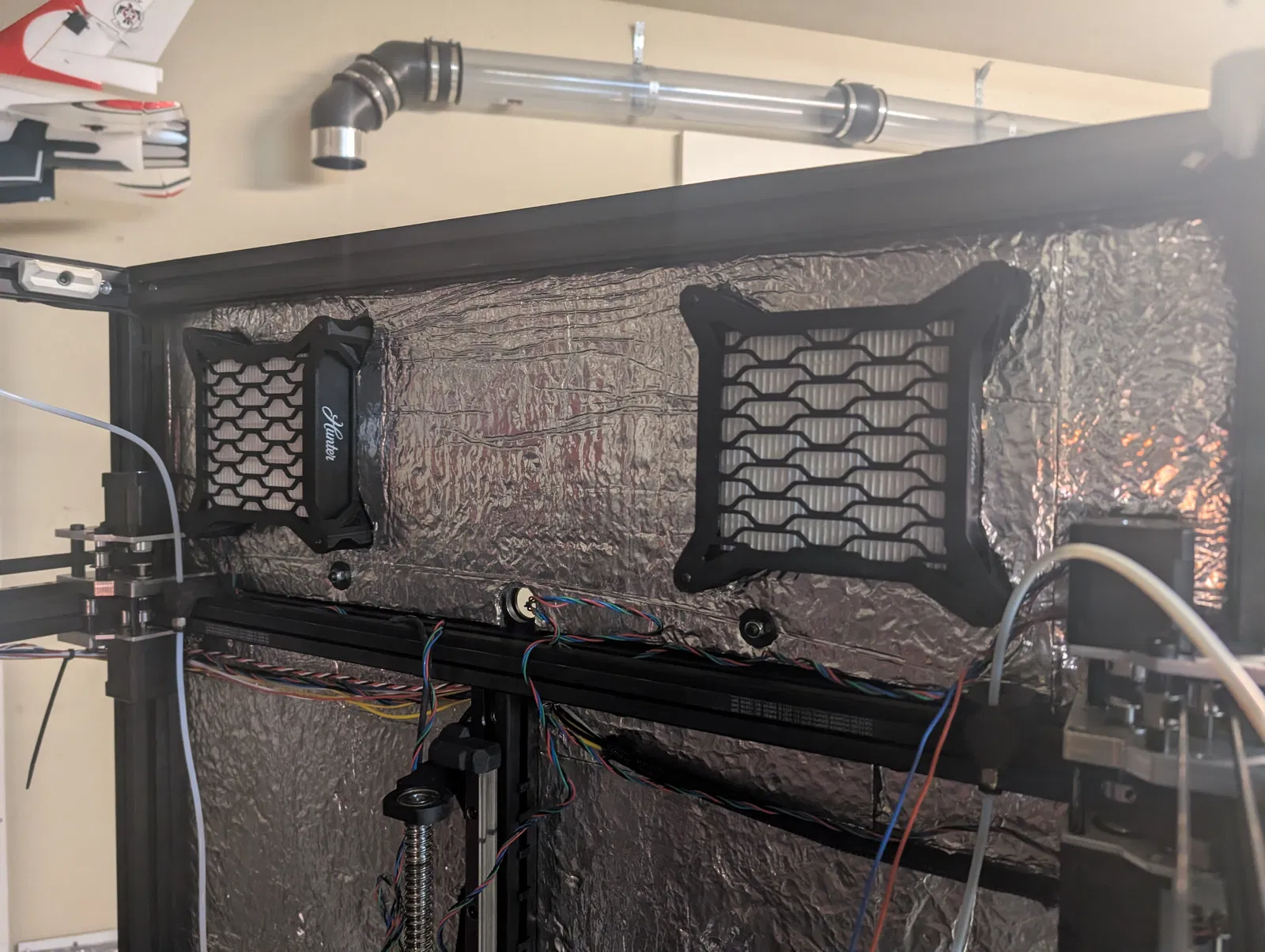

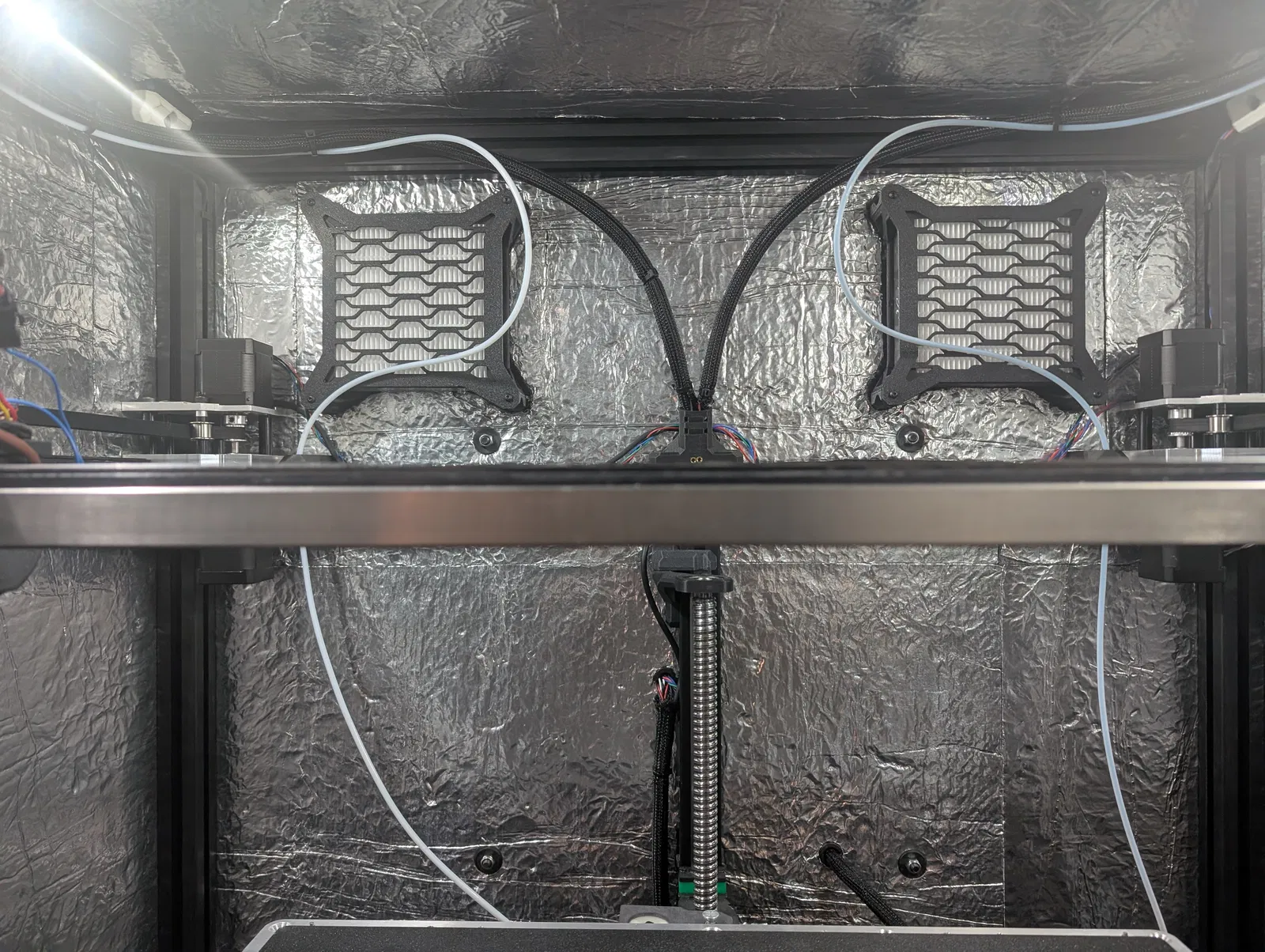

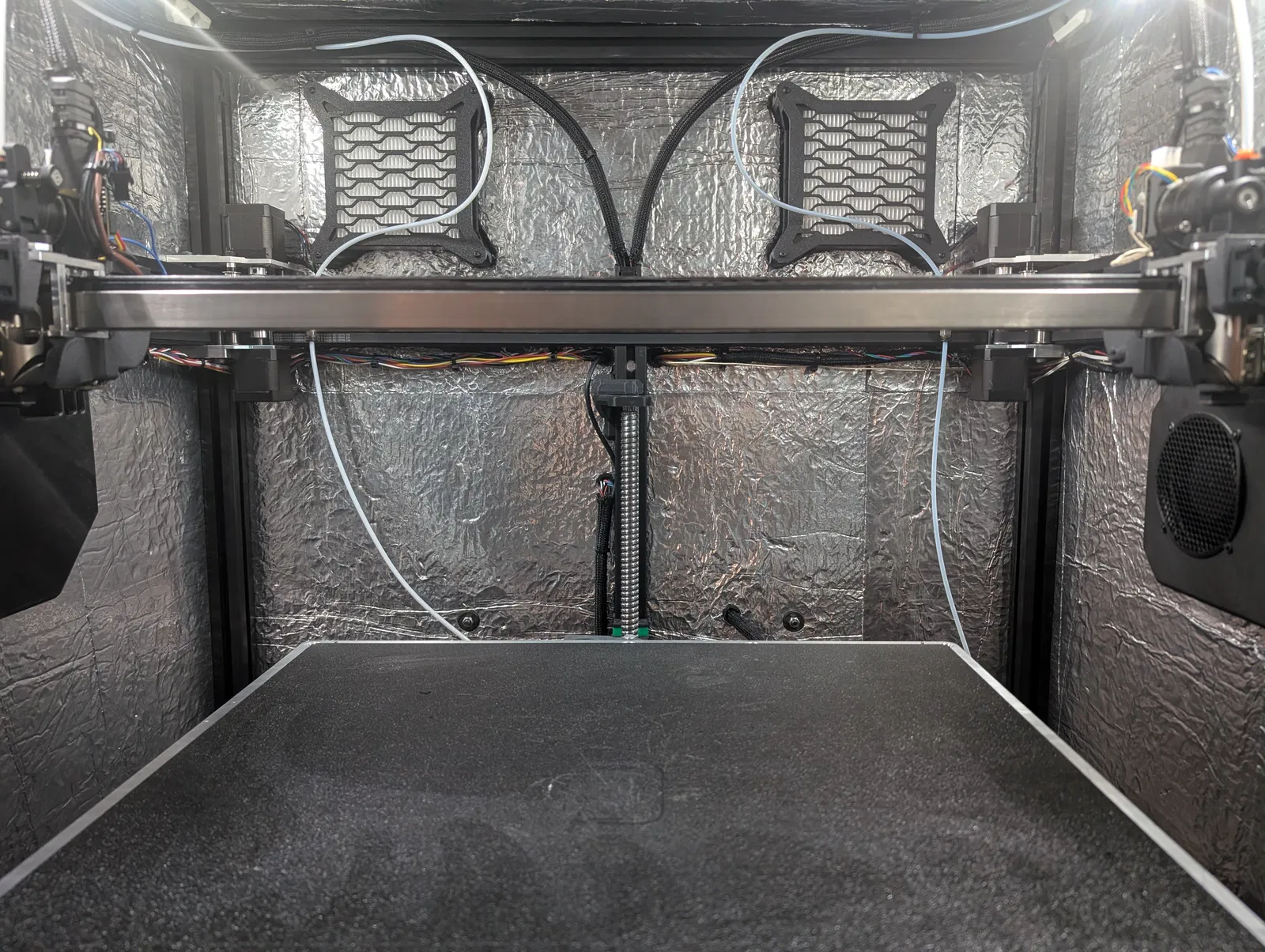

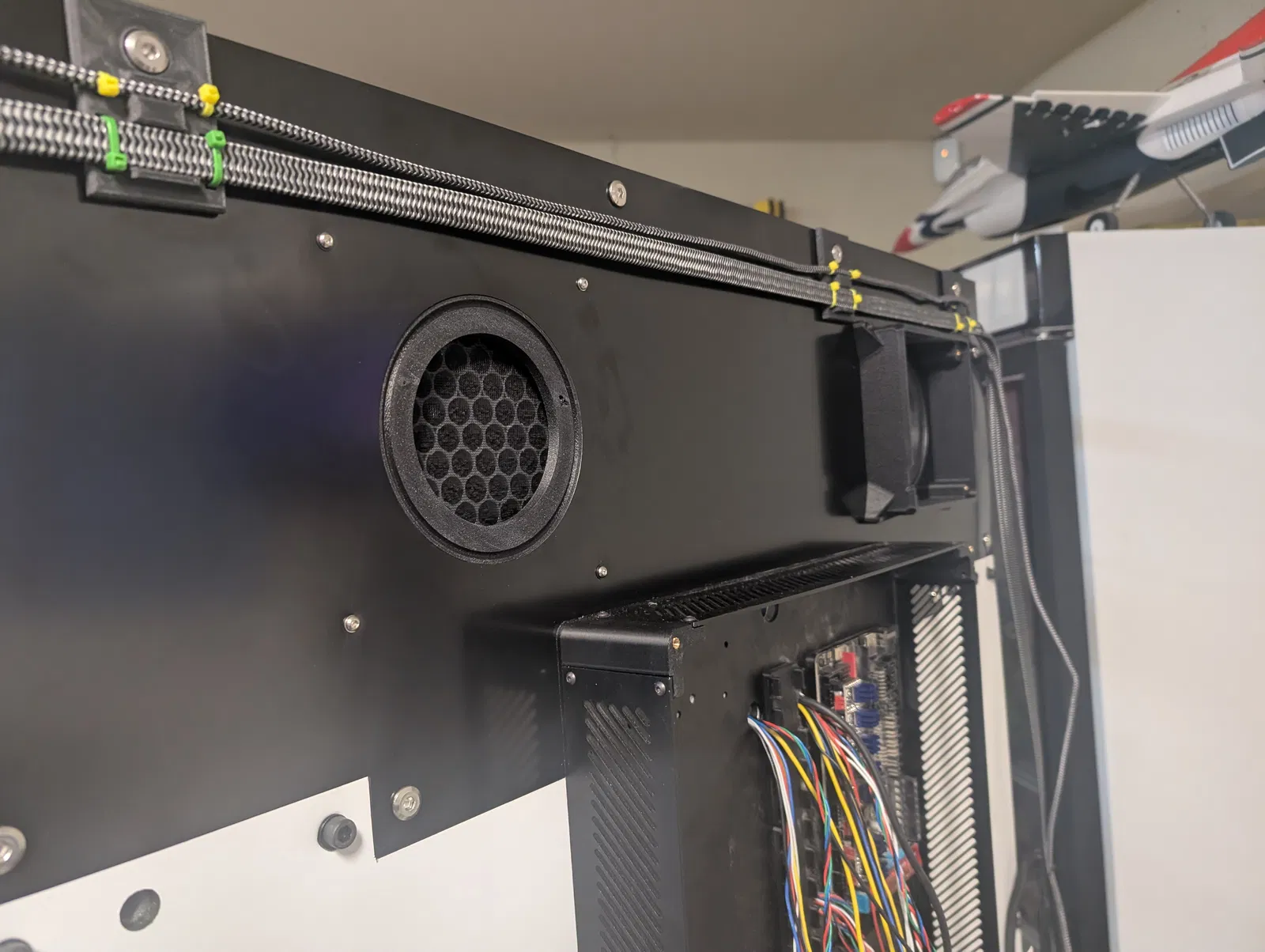

Quan trọng hơn là hệ thống mounting cho bản update này. Khi đi theo hướng dùng loại nhỏ hơn, nó fit chuẩn để gắn 2 cụm như vậy (mình dùng v-core 4 bản lớn) trên back panel và sẽ thổi khí sạch vào khu vực làm việc bên trong máy. Mình cũng sẽ upload thêm một thiết kế nữa mà mình nghĩ ra sau khi lắp xong hết.

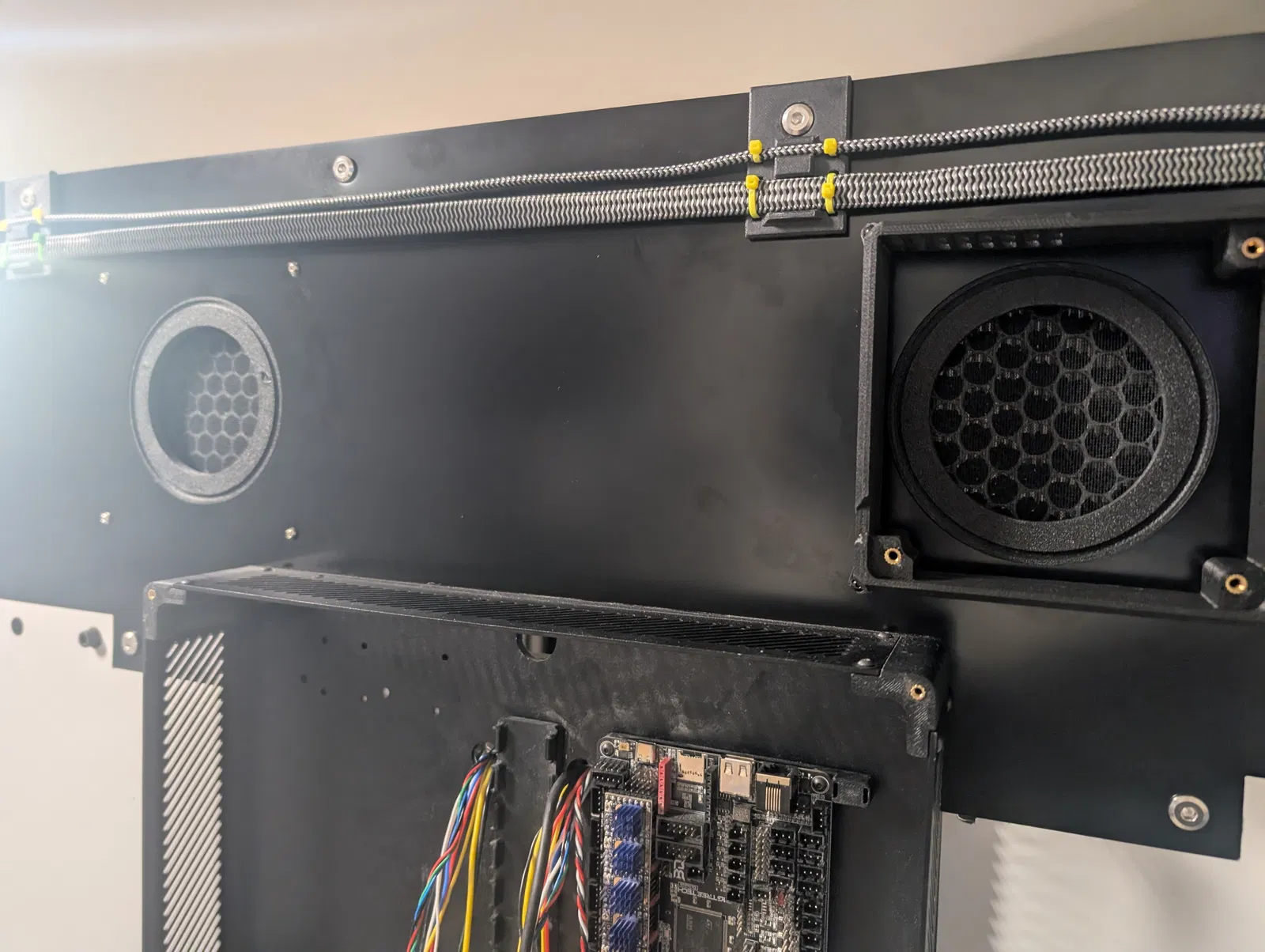

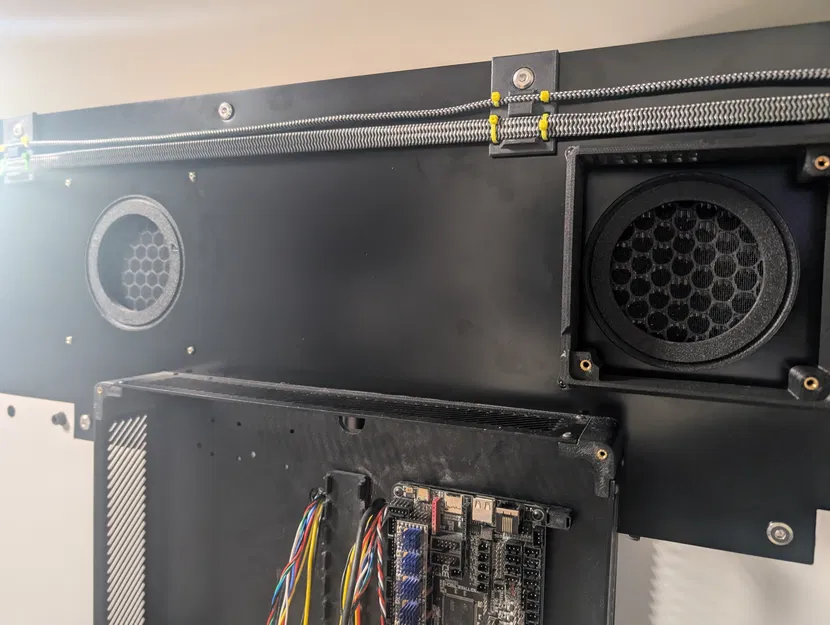

Mình chia back panel (thực ra là tất cả panel) trong bản build của mình thành 2 mảnh để dễ đặt gia công ở Send Cut Send, nhưng việc lắp này vẫn bắt buộc phải tháo cái hộp enclosure điện tử phía sau ra, mà cái đó thì cực kỳ phiền. Mình đã cập nhật thiết kế panel để có thể tháo tấm panel phía trên bất cứ lúc nào mà không cần tháo hộp electronics, mình nghĩ sẽ rất hữu ích.

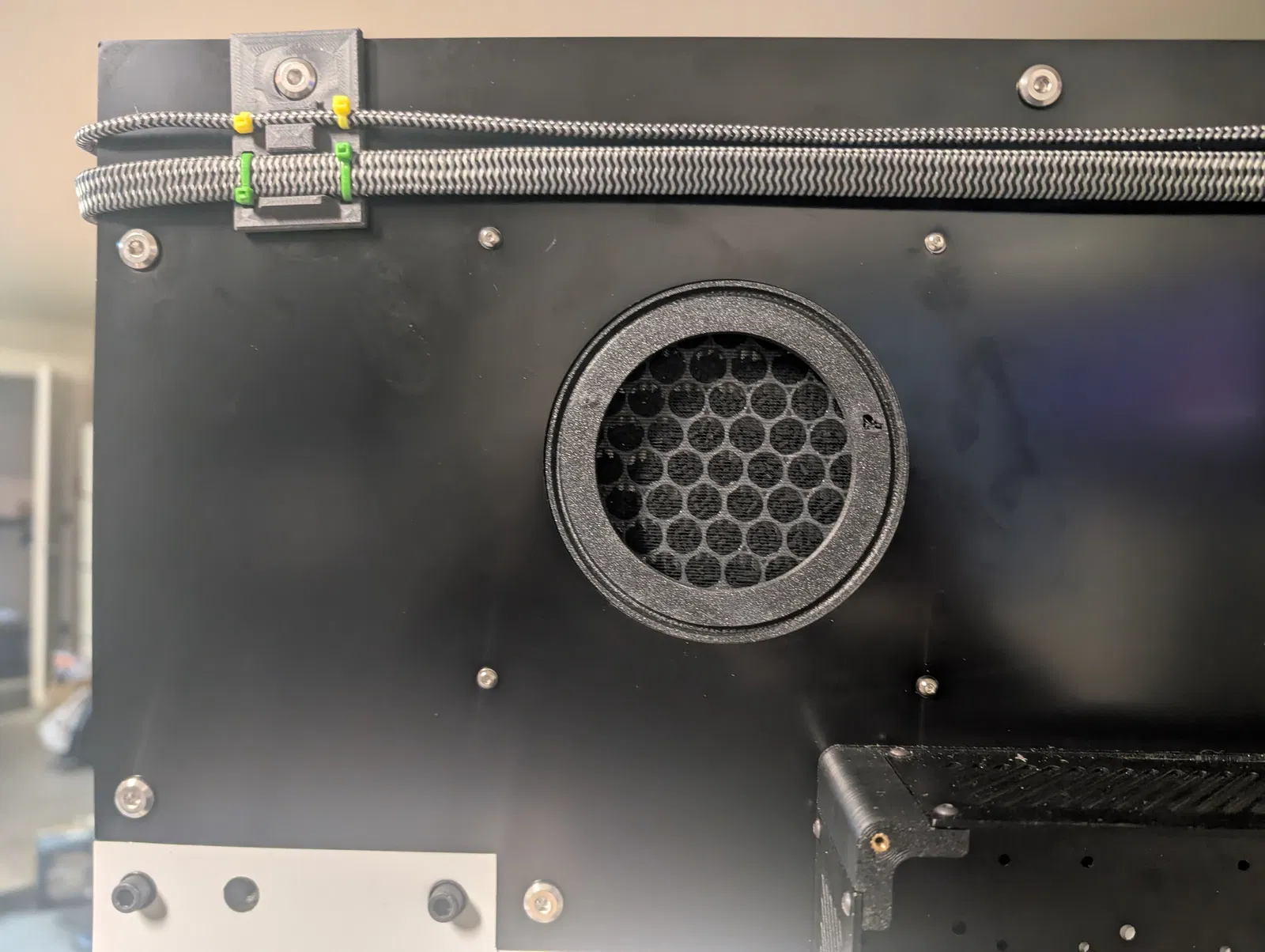

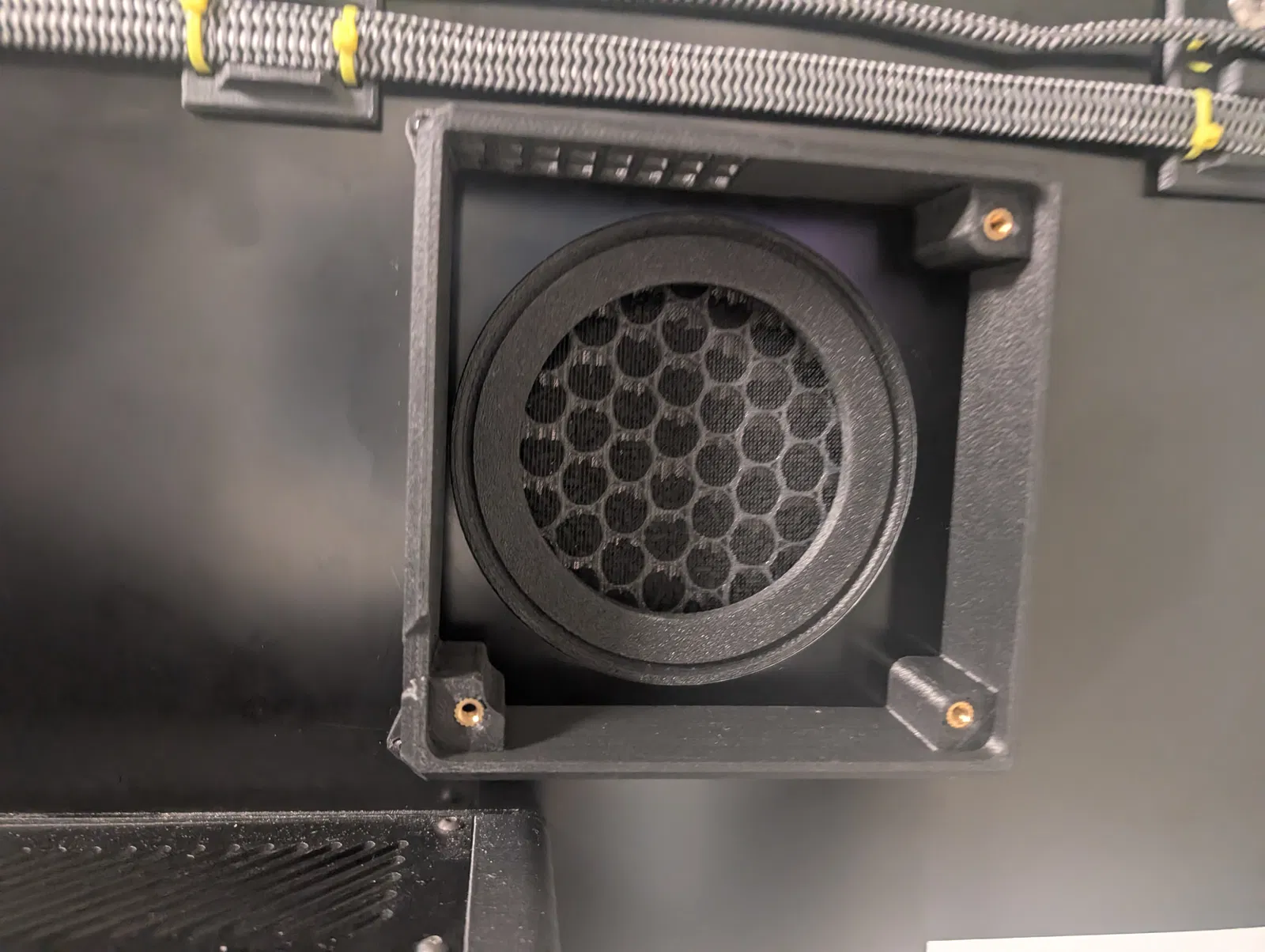

Mình in cái cage thành 2 phần: phần thân trong (inner body) để ngồi vào back panel và khóa phần thân chính (main body) đúng vị trí. Tuy vậy, về lý thuyết vẫn có thể in một món liền nếu ai muốn, chỉ là sẽ cần support khá nhiều.
Lưu ý quan trọng: tất cả model đều phải chỉnh lại so với bản stock. Có thể hoặc không thể tương thích 100% với blower cage và filter cover hiện có — mình không chắc vì mình đã in mới toàn bộ ở đây.
