openGrid Standard Connector Góc 90° (Remix từ KYZ Design Angled Connectors)

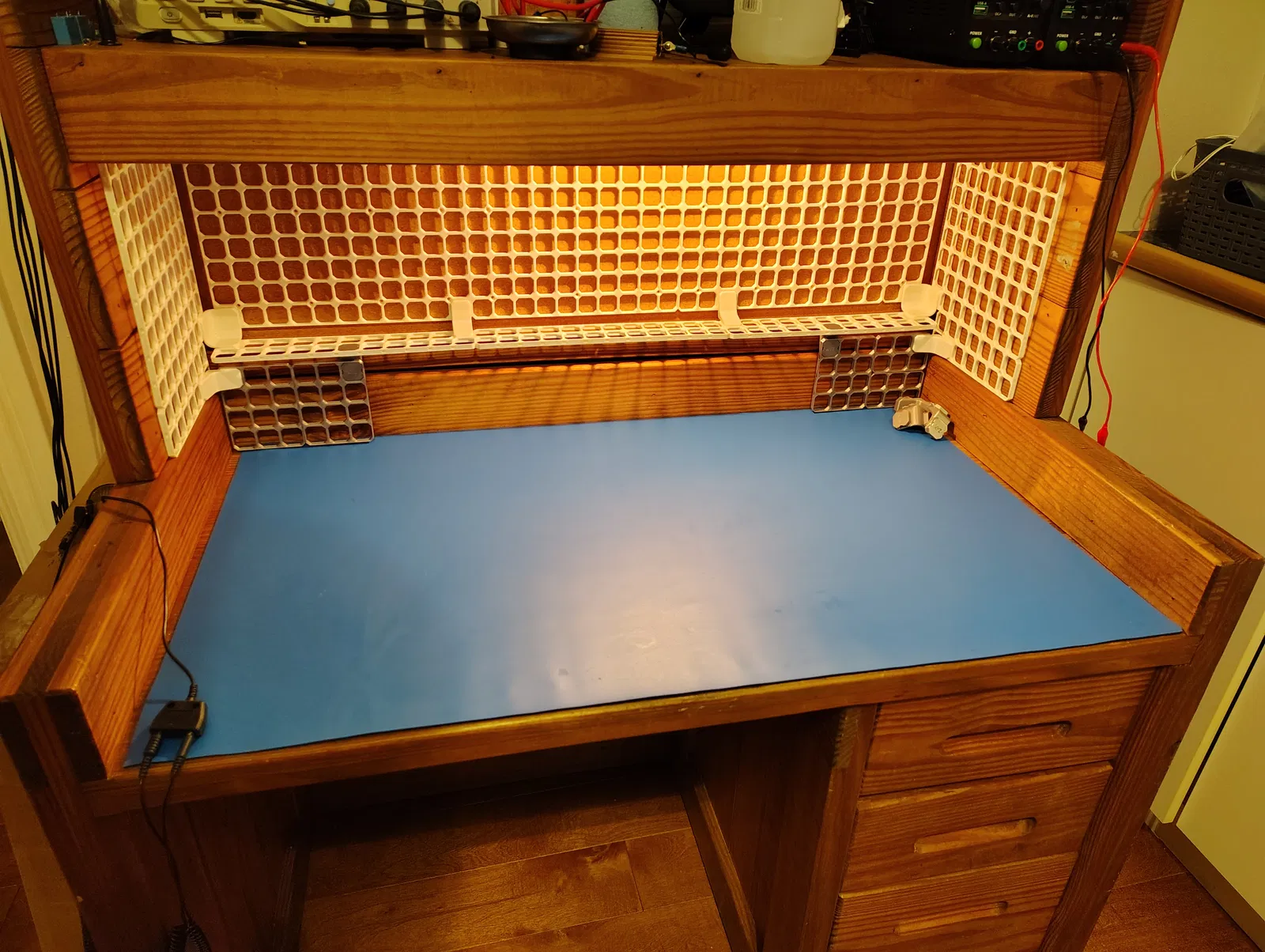

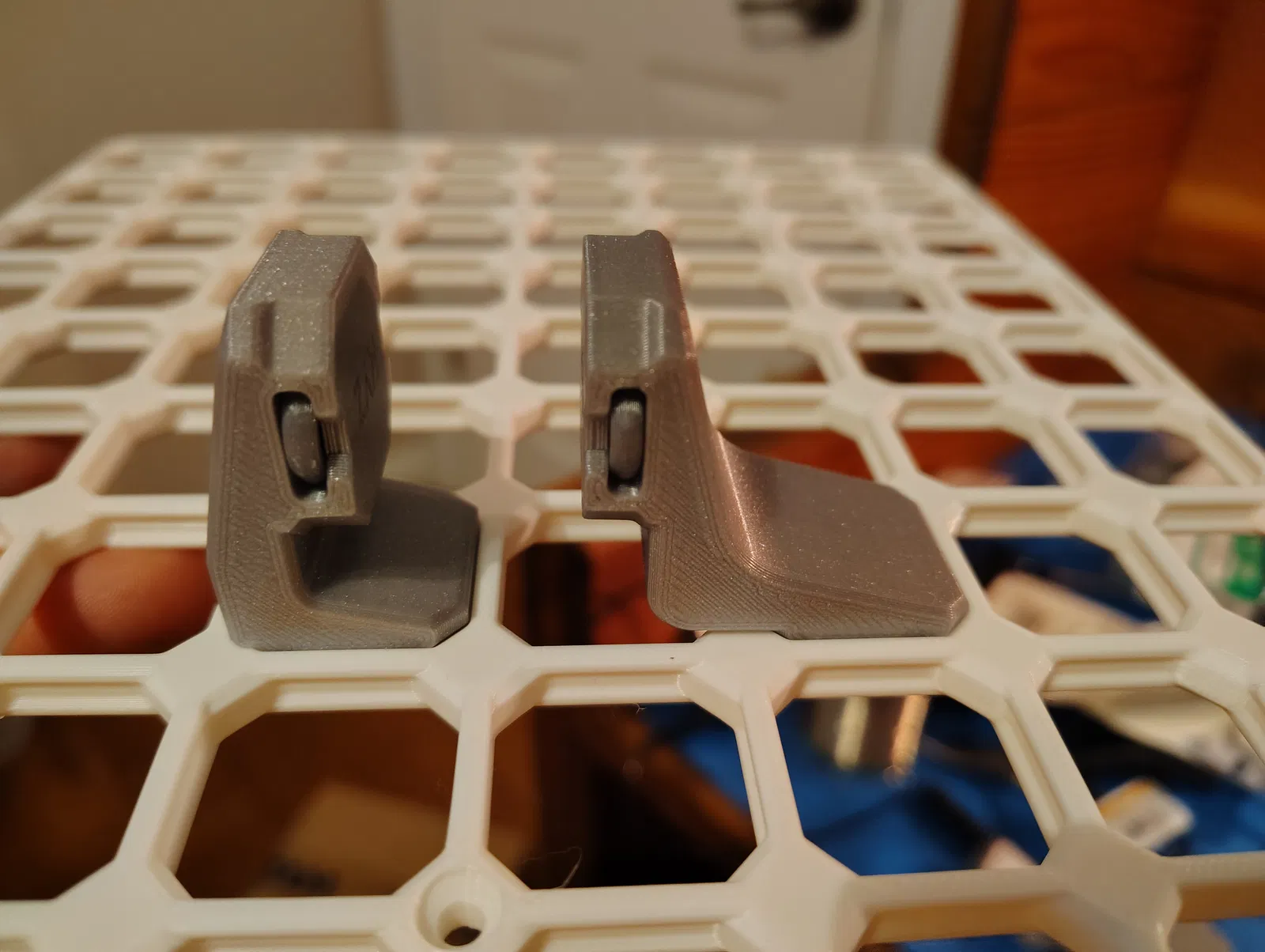

Đầu nối 90 độ loại hai hướng và ba hướng cho openGrid regular/standard, dựa trên thiết kế của KYZ Design (xem link remix). Các angled snap-in connector bản gốc được canh để dùng với openGrid heavy, và dù vẫn dùng được với base plate openGrid regular/standard, nhưng khi gắn lên openGrid regular/standard thì sẽ bị lệch canh. Mình đã tinh chỉnh lại để hỗ trợ plate openGrid regular và giữ cho mọi thứ thẳng hàng chuẩn. Mình cũng làm thêm một đầu nối ba hướng để dùng ở các góc!

Để in:

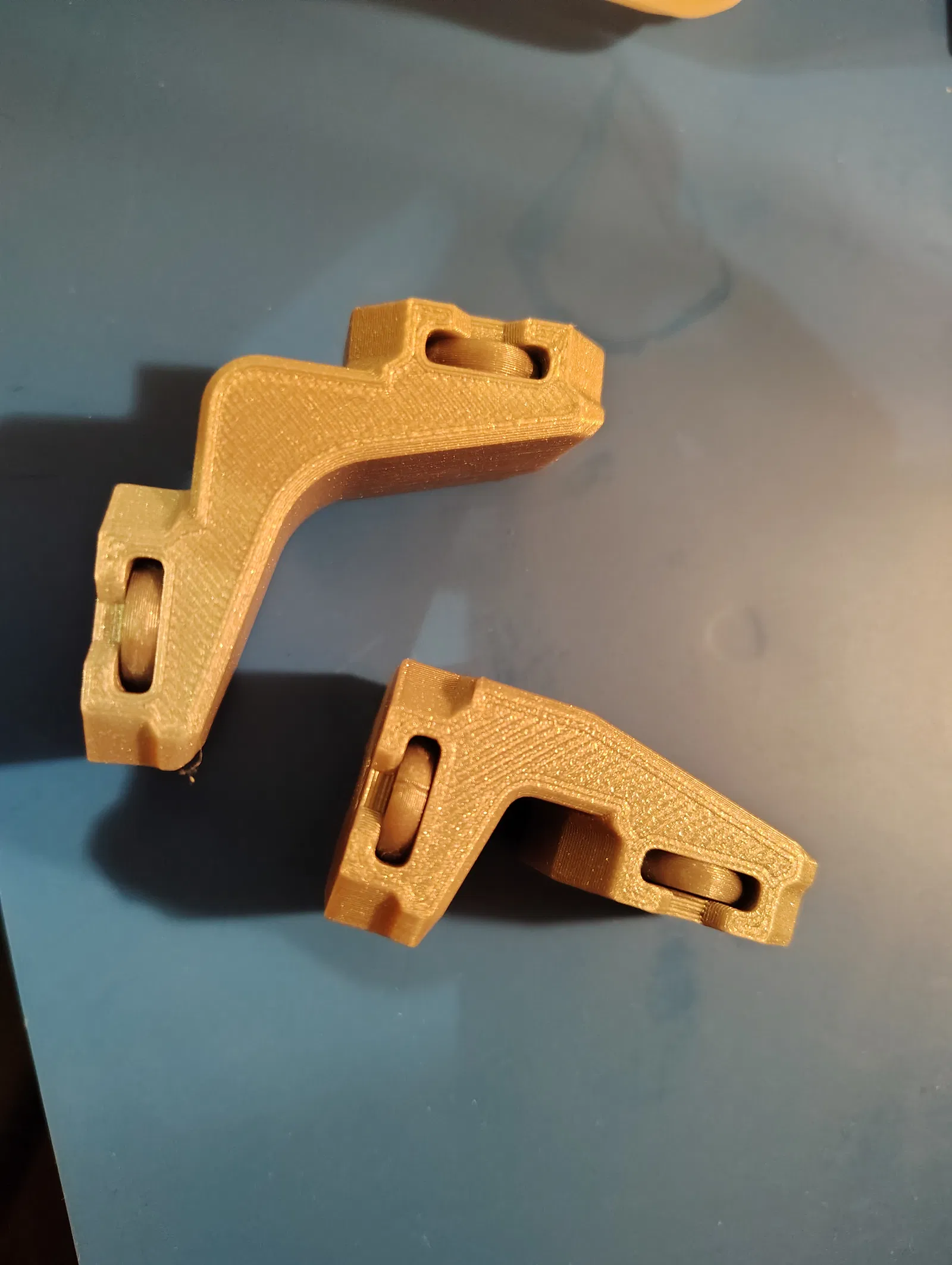

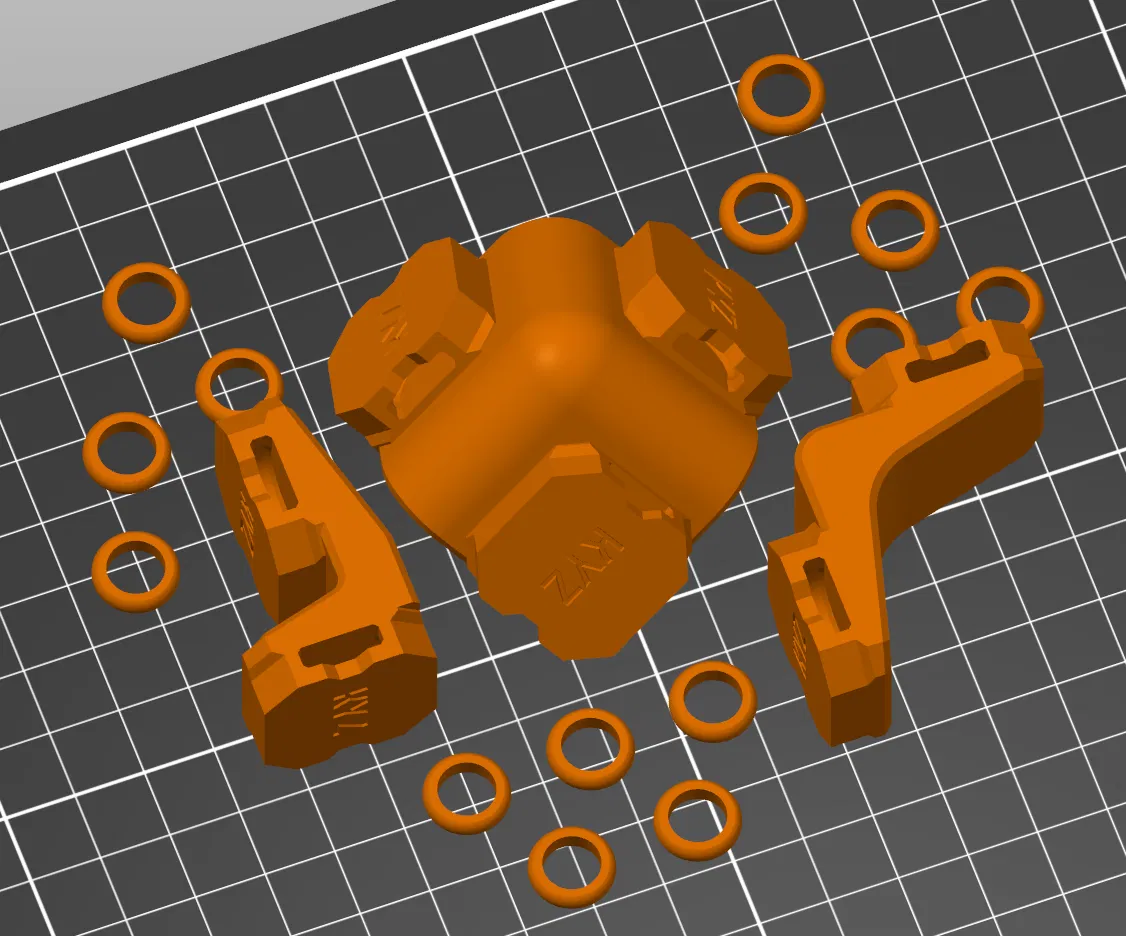

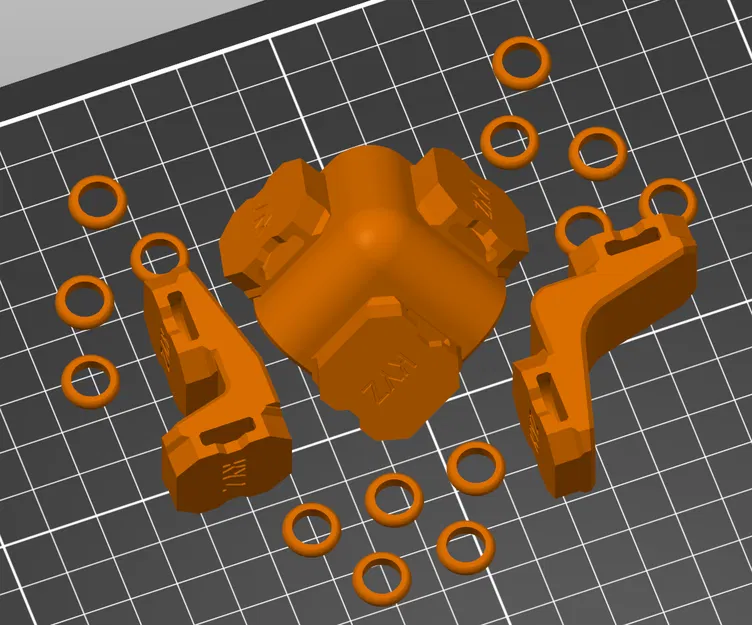

• Two-way 90 degree (type 1 and 2) angled snaps có thể in không cần supports nếu đặt nằm nghiêng trên cạnh. Đừng quên in thêm bốn cái ring và lắp vào các khe sau khi in xong. Xem hình để biết chi tiết. Mỗi connector in 4 rings.

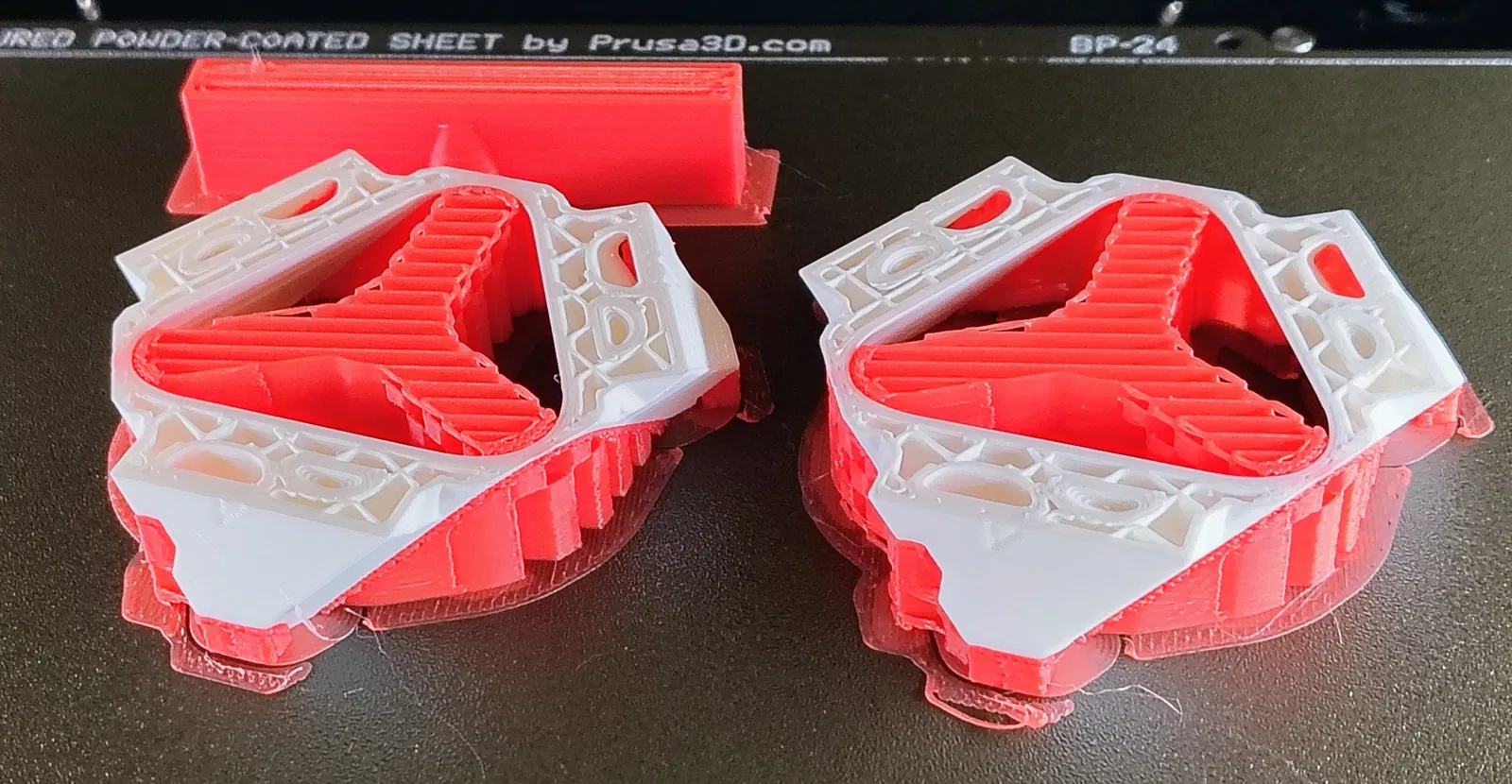

• Three-way 90 degree angled snap cần supports cho các khe lắp ring, và thêm supports cho phần giữa mặt dưới nếu bạn muốn mặt đó nhìn sạch đẹp. Mẫu này chạy ổn với breakaway supports thông thường, nhưng sẽ đẹp hơn nếu dùng soluable supports hoặc supports bằng vật liệu “incompatible”. Mình in phần thân chính bằng PLA và dùng một ít PETG loại thường để làm supports (xem hình). Cũng có thể in không cần supports, nhưng mình chưa thử. Nhớ canh vật thể theo đúng góc như trong ảnh! Mỗi connector in 6 rings.

• Rings có thể in phẳng trực tiếp trên build plate. In xong thì press-fit vào các khe trên connector.

• General Print Settings: PLA, layer height 0.20 mm, 2 perimeter walls, 15% infill. PETG chắc cũng dùng được nhưng mình chưa thử.

Mình cũng đính kèm file thiết kế FreeCAD và cả file STEP để mọi người tiện dùng. Mình chỉ thỉnh thoảng mới làm CAD nên có thể có vài quyết định thiết kế chưa tối ưu. Remix thì tự cân nhắc rủi ro nha! Ngoài ra, KYZ Design cũng có đăng các connector với góc khác ngoài 90 độ nếu ai muốn remix lại cho đúng canh chuẩn với openGrid regular/standard!

Một lời cảm ơn thiệt lớn đến snap connectors của KYZ Design; quá xịn! Nếu bạn đang dùng openGrid Heavy, mình rất khuyến khích bộ thiết kế gốc của họ vì đã được canh chuẩn cho oG Heavy. Để ghi nhận công lao truyền cảm hứng từ KYZ, mình cũng giữ lại dấu/mark của họ trên các connector.
