Vỏ MagSafe cho LoRa Radio – Meshtastic & MeshCore (RAK WisBlock)

Vỏ MagSafe cho LoRa Radio dùng Meshtastic & MeshCore

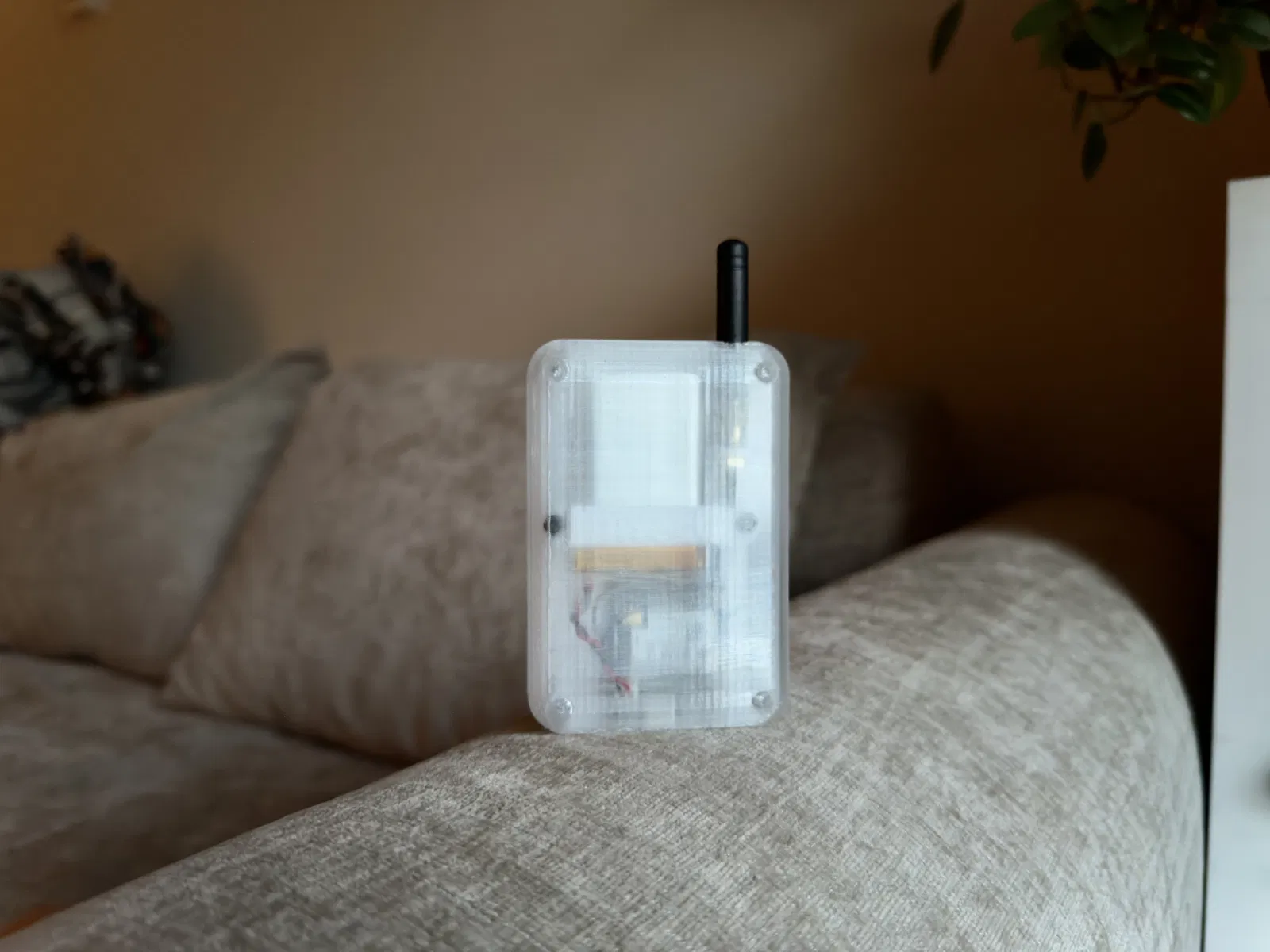

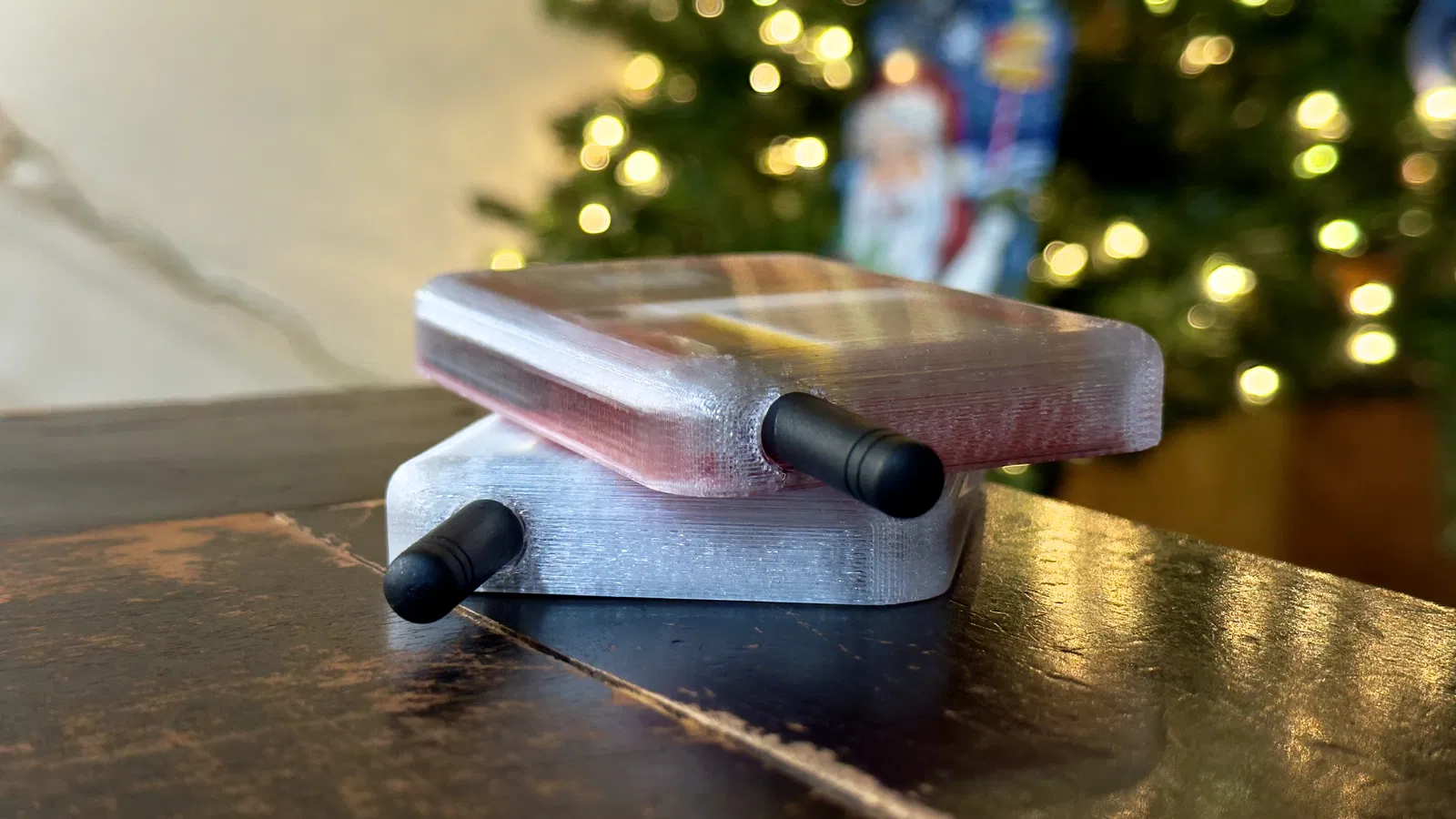

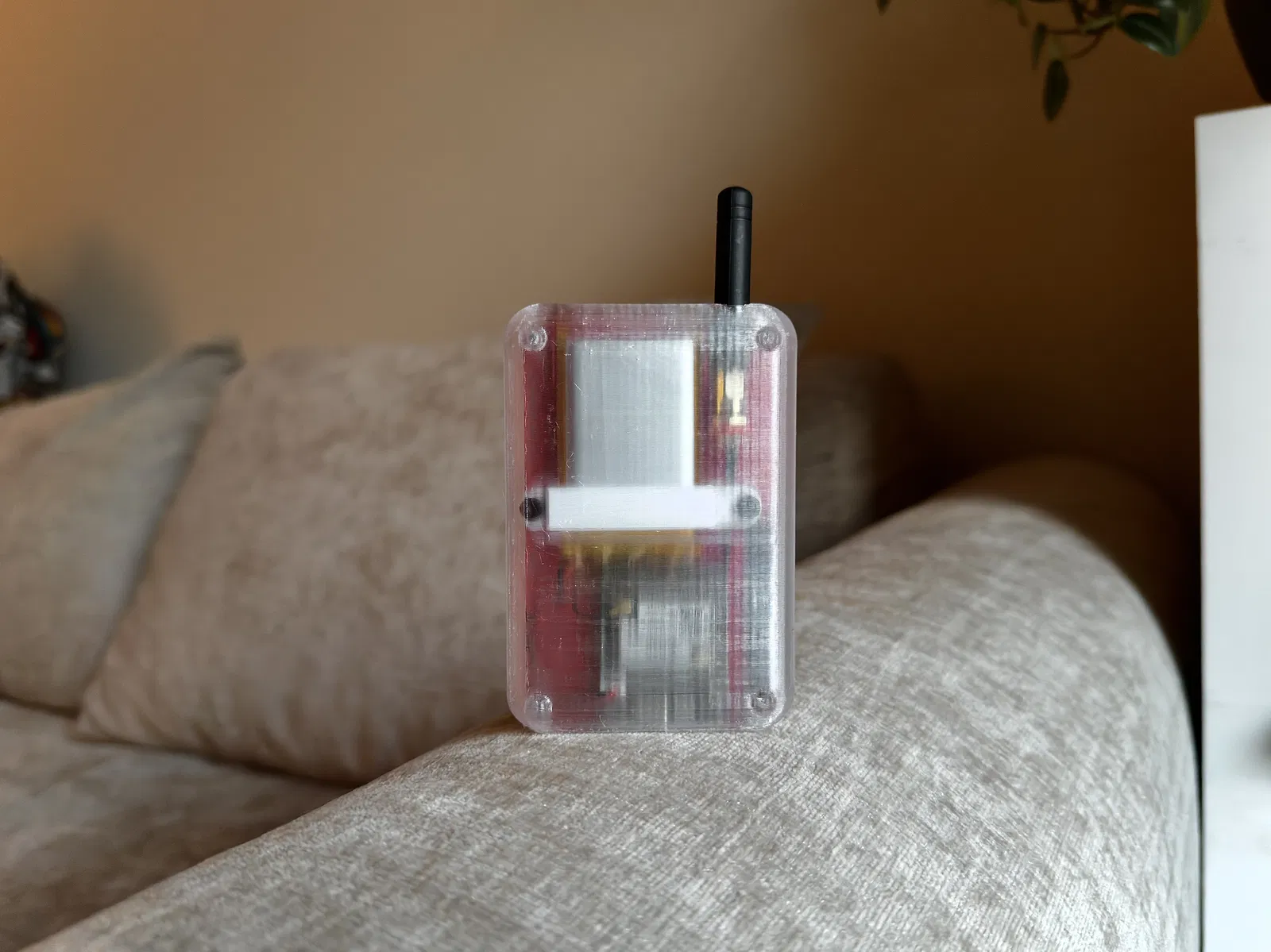

Một bộ vỏ gọn gàng, hiện đại, thiết kế để biến RAK WisBlock của bạn thành một mesh radio di động có thể gắn lên điện thoại. Rất hợp cho liên lạc khi không có sóng, đi hike/đi rừng, tình huống khẩn cấp, hoặc đơn giản là vọc thử mạng LoRa mesh.

🛠 Cách lắp ráp các phần:

🎬 Xem quá trình mình lên ý tưởng và thiết kế: YouTube Video

🛒 Không muốn tự in? Mua hàng làm sẵn:

• Chỉ bộ phận in 3D (có tuỳ chọn trong suốt/màu)

• Lắp sẵn hoàn chỉnh & giao ngay

🔧 Phần cứng cần chuẩn bị

1. RAK WisBlock Mini Meshtastic Starter Kit (US915)

• Bắt buộc là Mini Starter Kit với RAK19003 Base

• Link Amazon

2. Pin LiPo (3.7V 2000mAh 103450)

• Lithium Polymer với đầu cắm JST PH 2.0mm

• Link Amazon

3. Ốc M3x8mm (cần 6 con)

• Link Amazon

4. Vòng nam châm MagSafe (CHỈ dành cho bản MagSafe)

• Flutesan Magnet Sticker Circle

• Link Amazon

⚠ QUAN TRỌNG: Cảnh báo cực tính pin

Nếu bạn mua pin theo link ở trên (hoặc bất kỳ pin bên thứ ba nào), bạn BẮT BUỘC phải đảo cực trên đầu JST trước khi cắm vào board RAK.

Dây đỏ và dây đen cần đổi vị trí ngay trên phần nhựa của đầu JST để khớp với pinout của board RAK. Cắm sai cực có thể làm hư board!

Note: Pin bán riêng cho thiết bị Meshtastic/MeshCore từ nguồn chính thức thường đã đúng cực và có thể cắm trực tiếp.

📁 File đính kèm

File Model (STL)

File

Description

Cover.stl

Nắp trên của vỏ

Base - MagSafe.stl

Phần đáy có hốc đặt nam châm MagSafe

Base - No MagSafe.stl

Phần đáy không có MagSafe (in đơn giản hơn)

Battery Holder.stl

Ngàm giữ pin bên trong

File in (đã sắp sẵn)

File

Description

Cover + Battery Holder.3mf

Nắp và ngàm giữ pin sẵn sàng để in

Base.3mf

Cả hai phiên bản đáy (xoá cái bạn không dùng)

🖨 Thiết lập in

Đã test trên: Prusa CORE One với nozzle 0.4mm

Setting

Value

Layer Height

0.10mm

Nozzle

0.4mm

Material

PETG, PLA, hoặc ASA

Hướng dẫn đặt hướng in

Cover:

• In dựng ĐỨNG (theo chiều dọc)

• Mặt không có cổng USB đặt xuống build plate

• KHÔNG in nằm phẳng ngửa ra sau

Base - No MagSafe:

• In nằm phẳng trên build plate

• Không có bước đặc biệt nào

Base - MagSafe:

• In nằm phẳng trên build plate

• THÊM LỆNH TẠM DỪNG (PRINT PAUSE) ở lớp mà hốc MagSafe còn đang mở (trước khi nó bị đóng kín)

• Bỏ vòng nam châm vào trong lúc đang pause

• Nhớ để ý hướng nam châm!

• Cho in tiếp để “niêm” nam châm bên trong

Battery Holder:

• In với mặt phẳng dài đặt xuống build plate

🧲 Lắp nam châm MagSafe

1. Slice phần base MagSafe và xem preview theo từng layer

2. Xác định layer ngay trước khi hốc nam châm bị đóng lại

3. Thêm pause ở layer đó trong slicer

4. Khi máy dừng, đặt vòng nam châm vào

5. Đảm bảo đúng chiều (test với điện thoại trước!)

6. Cho máy in tiếp

🔩 Lắp ráp

1. Nạp firmware Meshtastic hoặc MeshCore cho RAK WisBlock

2. Cắm pin (sau khi đã sửa cực tính nếu cần!)

3. Đặt pin vào phần base và cố định bằng battery holder với 2× ốc M3x8

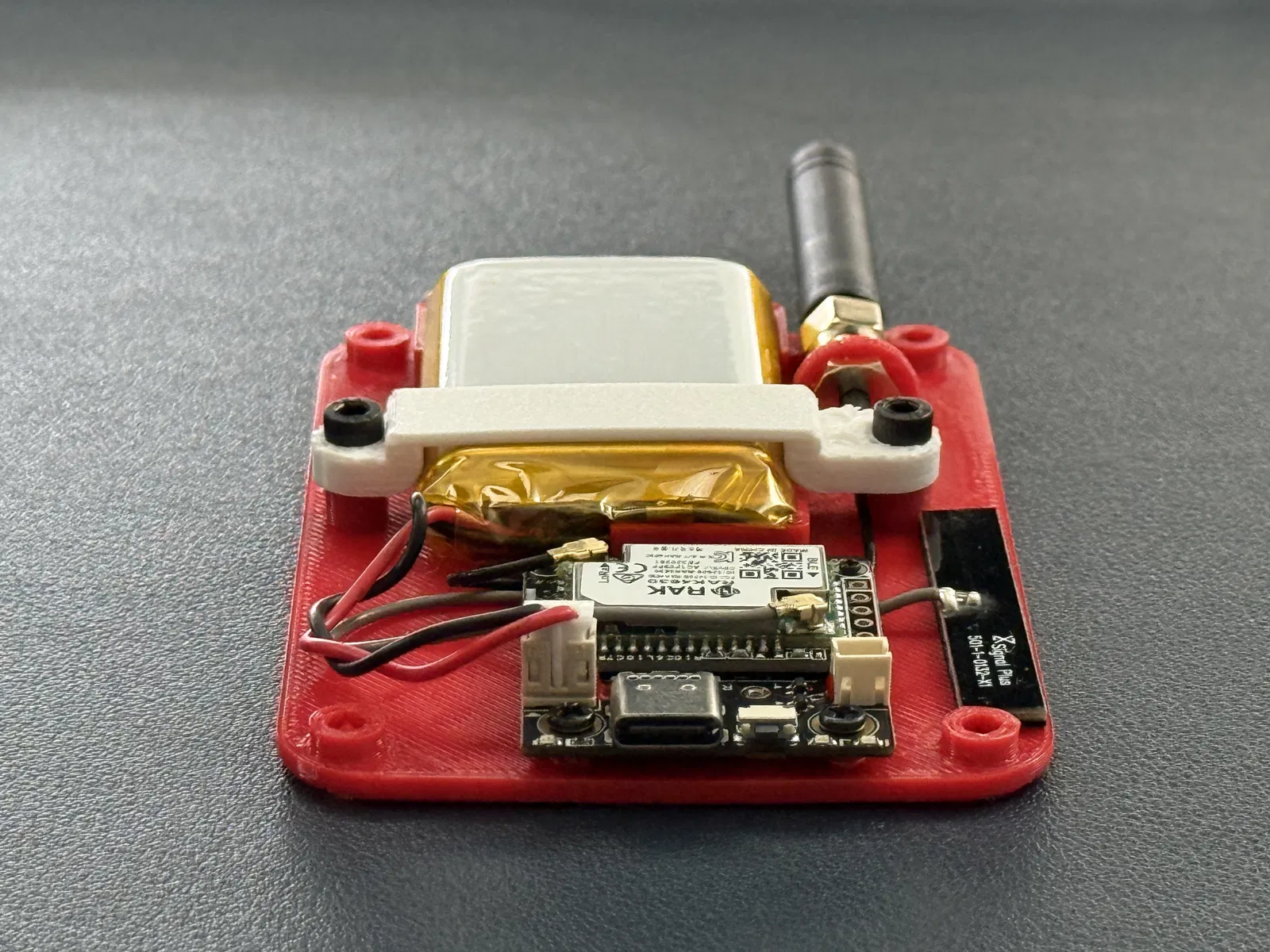

4. Đặt board RAK vào trong vỏ

5. Bắt ốc cố định board RAK bằng các ốc đi kèm

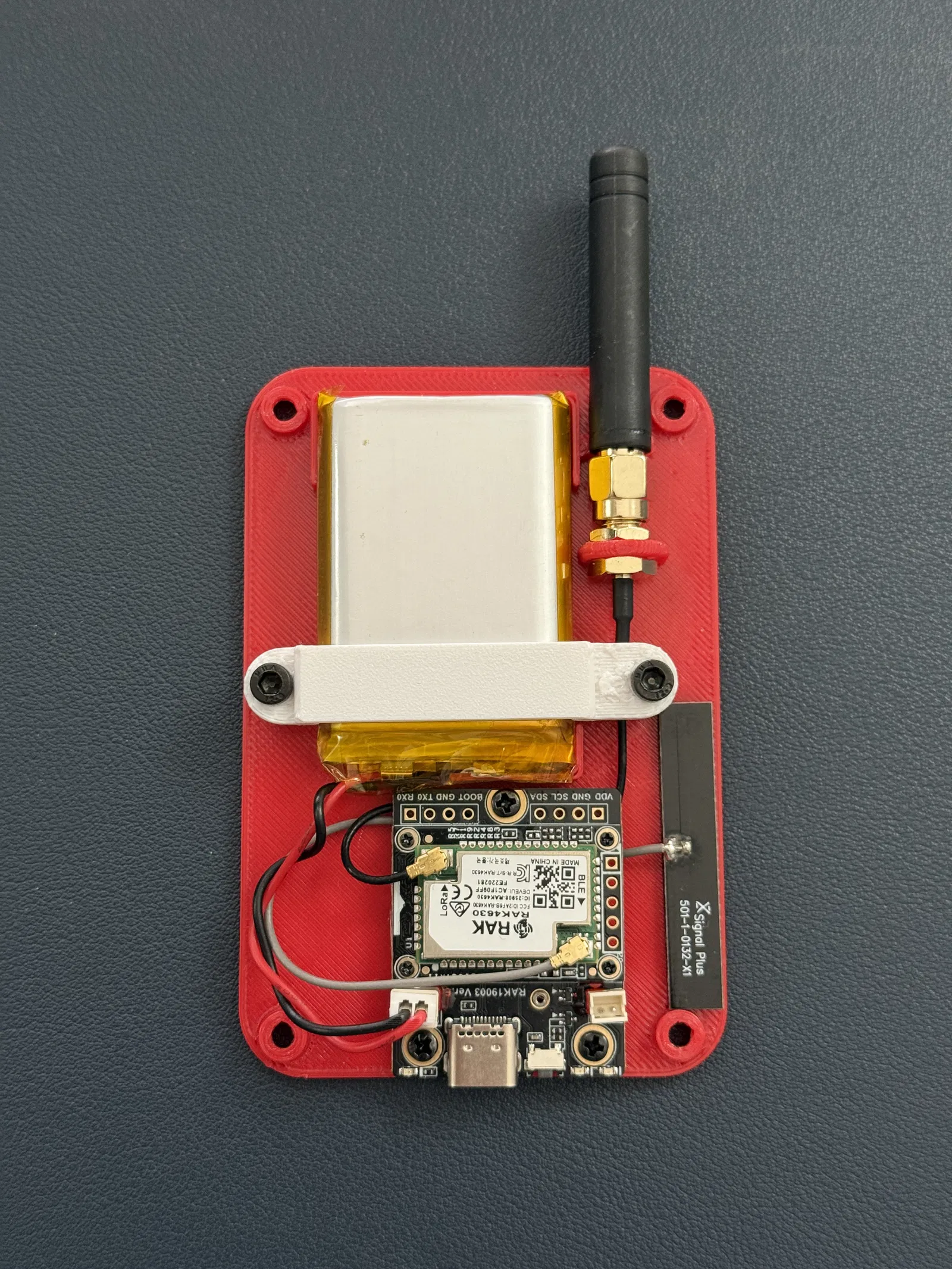

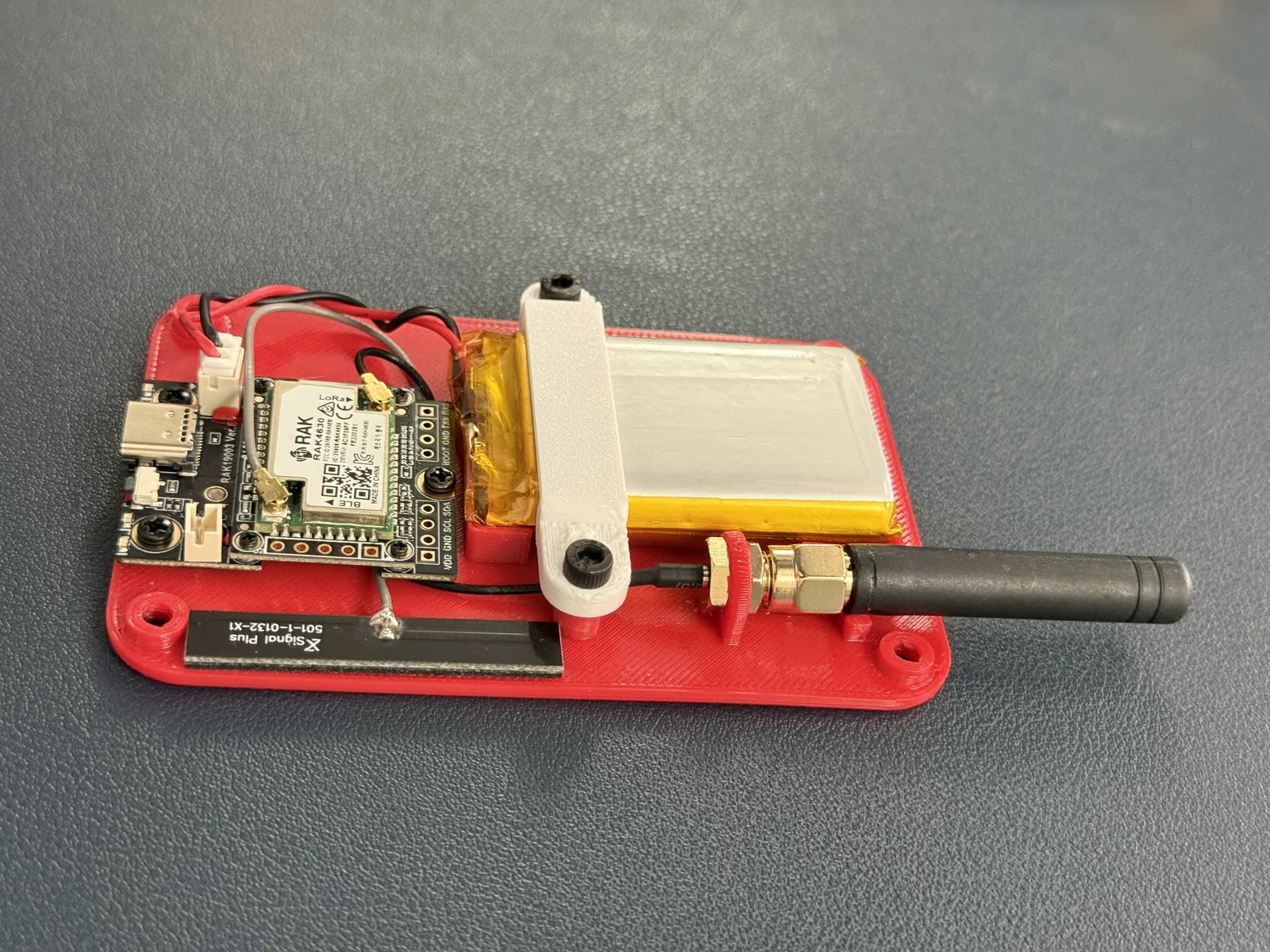

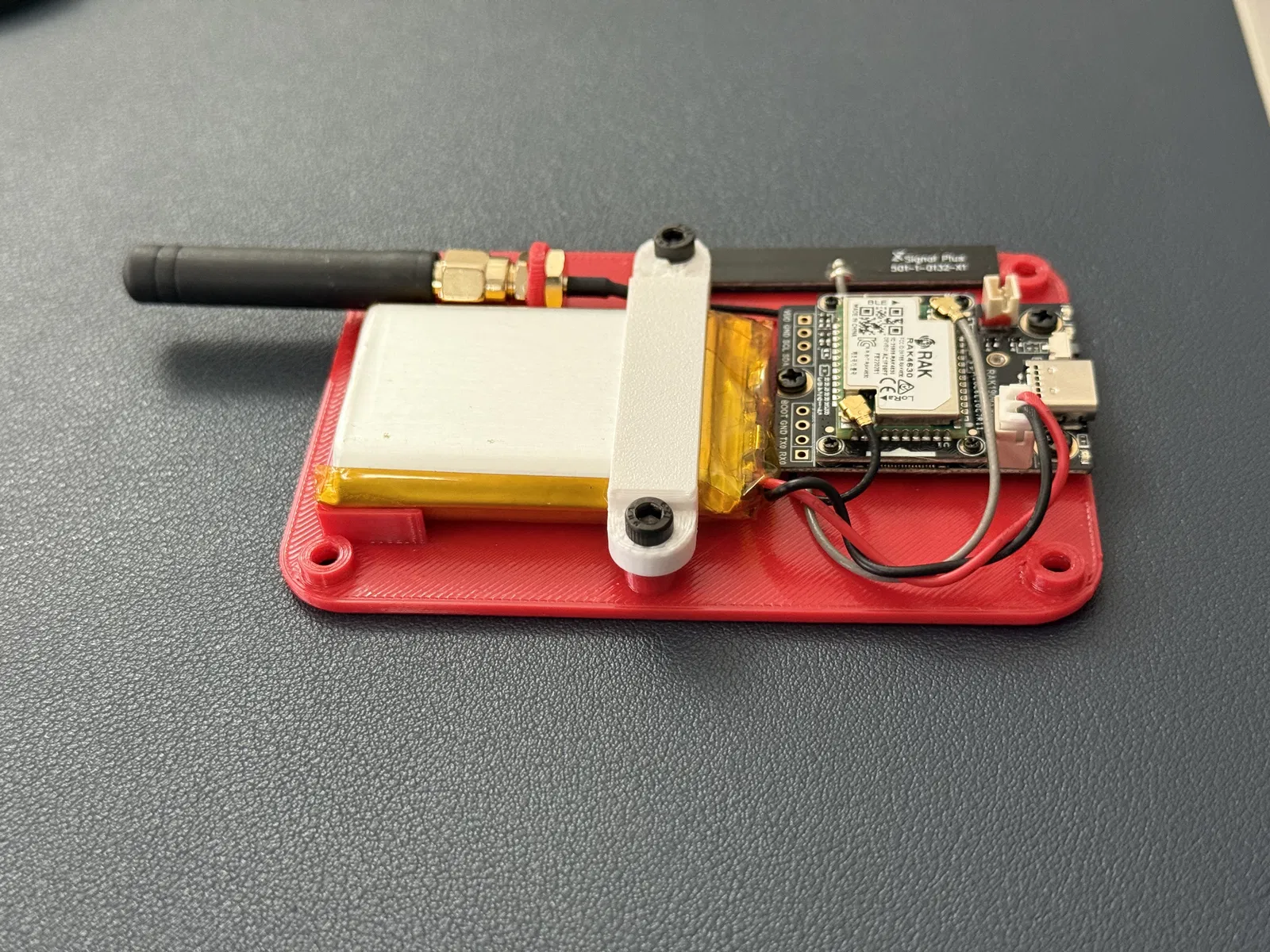

6. Gắn anten và đi dây theo hình minh hoạ

7. Gắn nắp bằng 4× ốc M3x8mm

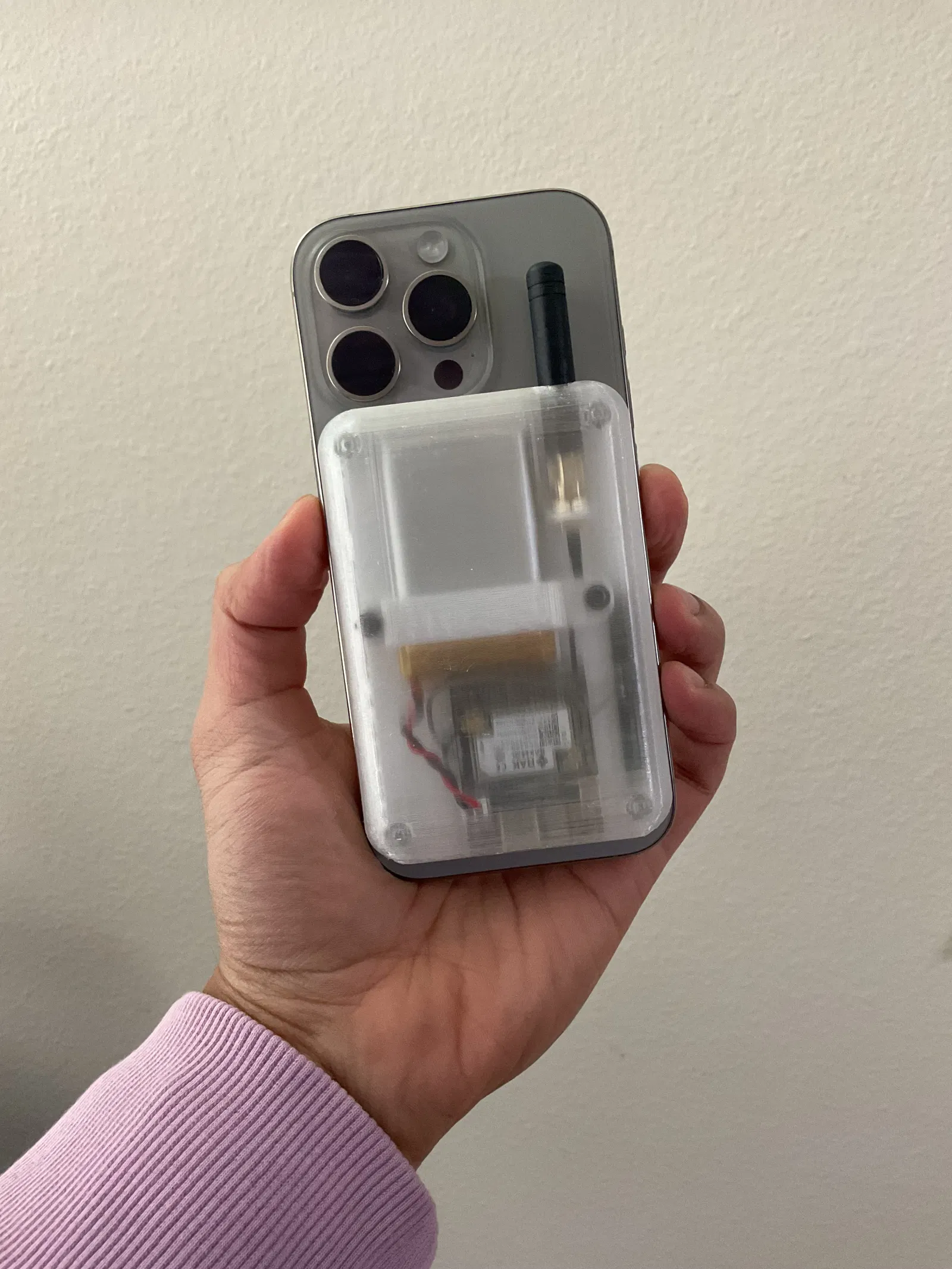

8. Dán lên lưng điện thoại và xài liên lạc off-grid thôi!

❓ Có thắc mắc?

Xem thêm tại kênh YouTube của mình

Thiết kế bởi OffGrid Devices
