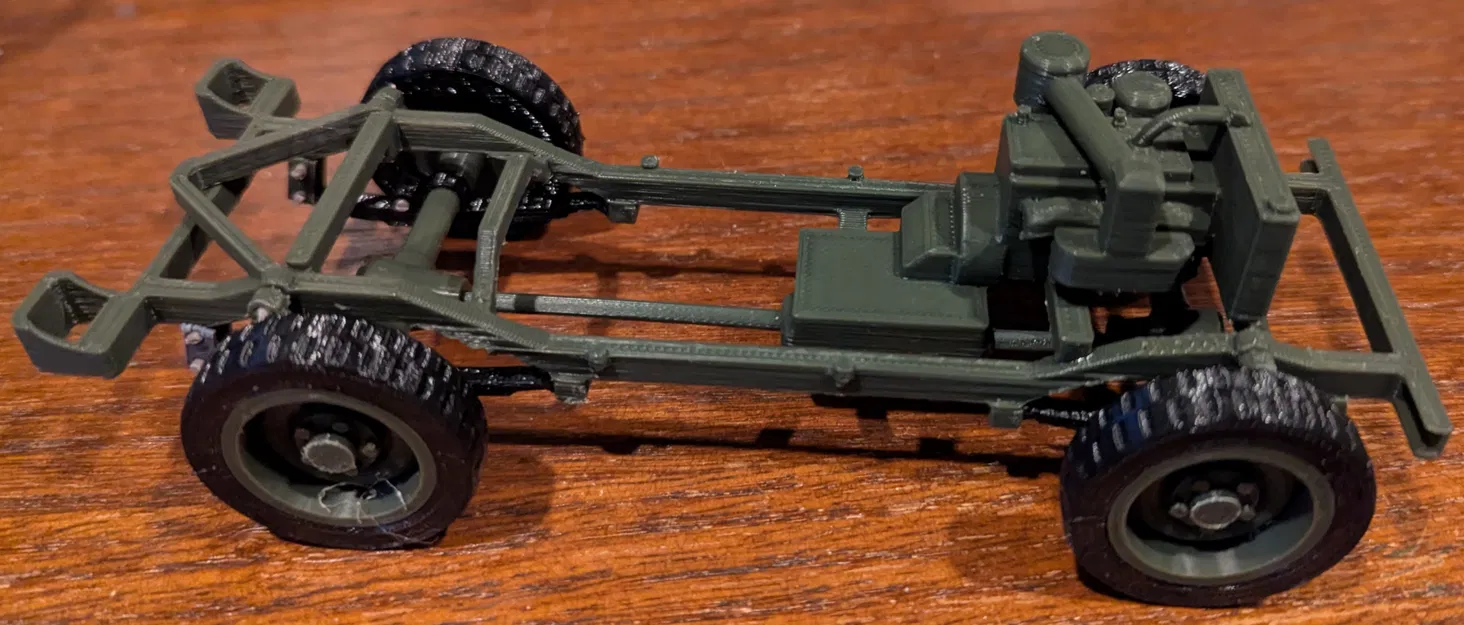

Khung gầm & hệ truyền động Willys Jeep khác (tỉ lệ 1/20)

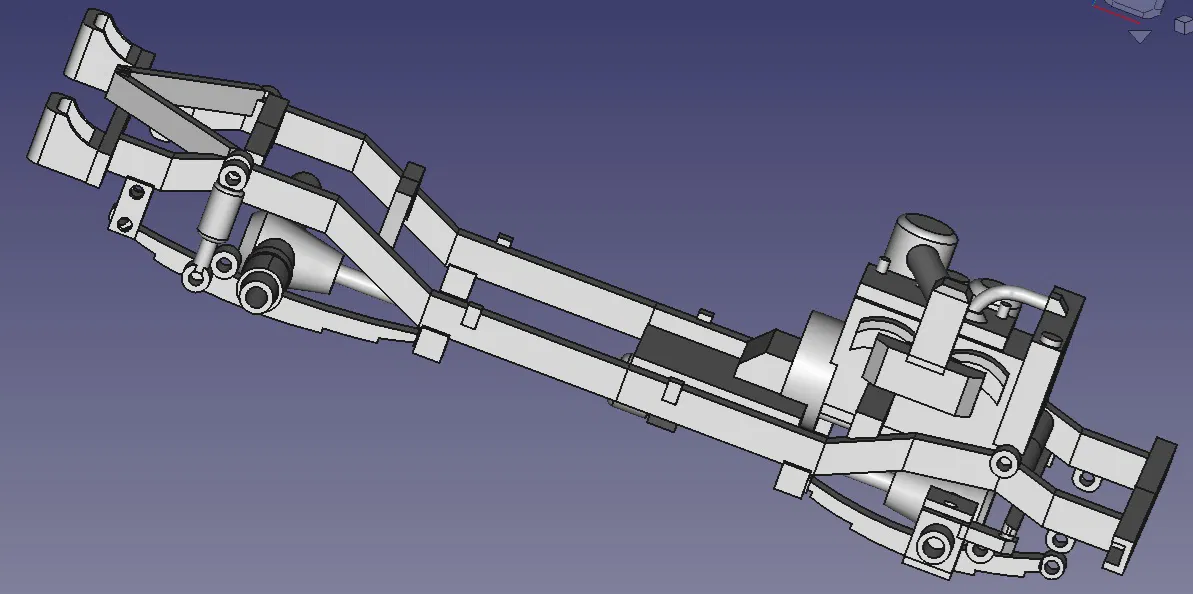

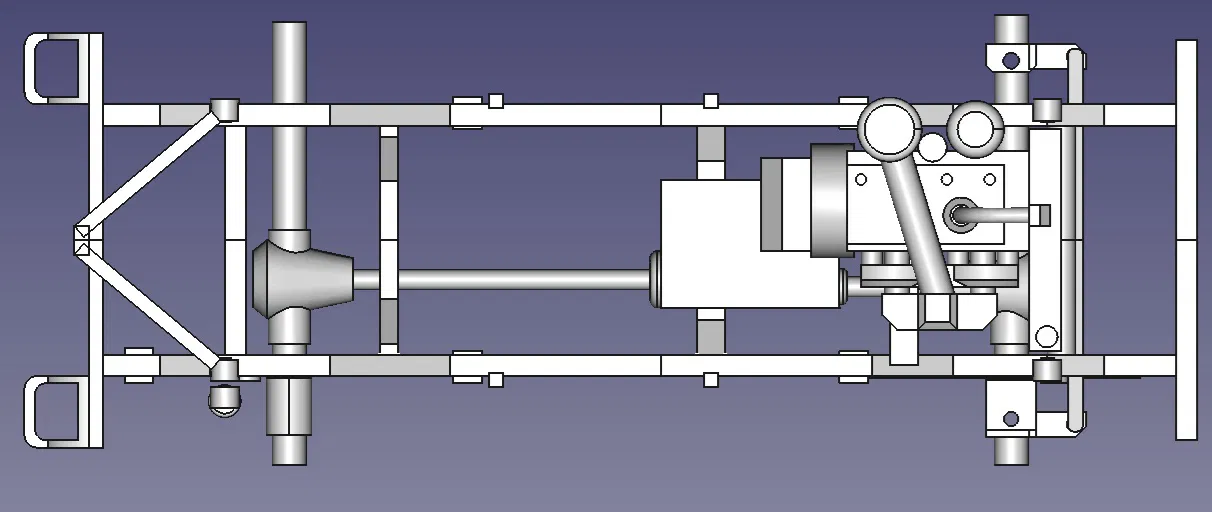

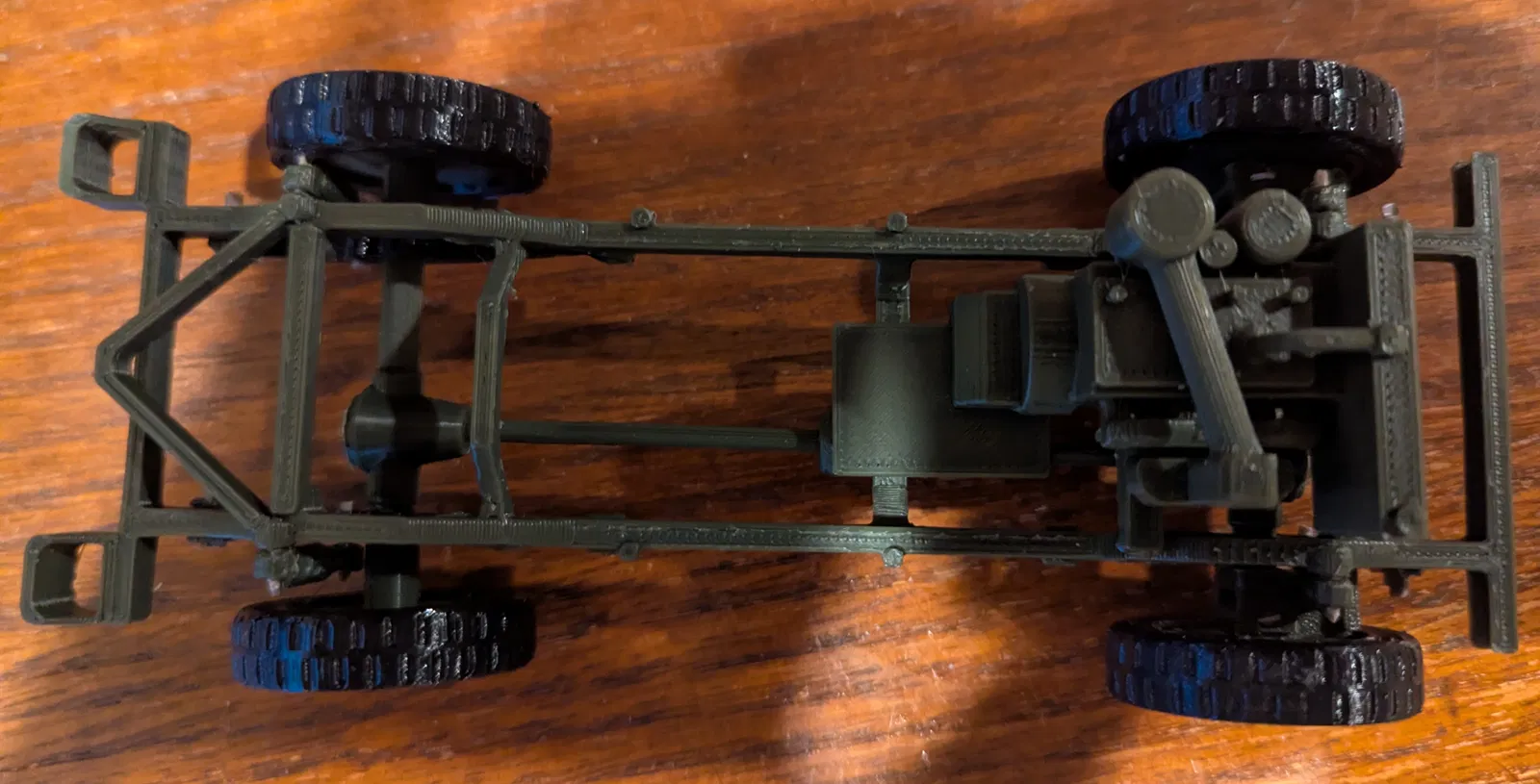

Khung gầm (chassis) và hệ truyền động (drivetrain) cho Willys Jeep. Khung gầm này tạo bộ frame và hệ treo “giả lập” để làm một mẫu Willys Jeep có thể lăn được. Mình tách ra làm hai project: phần thân (body) và phụ kiện (accessories) sẽ đăng sau. Tất cả chi tiết in bằng PLA, trừ lốp và lá nhíp.

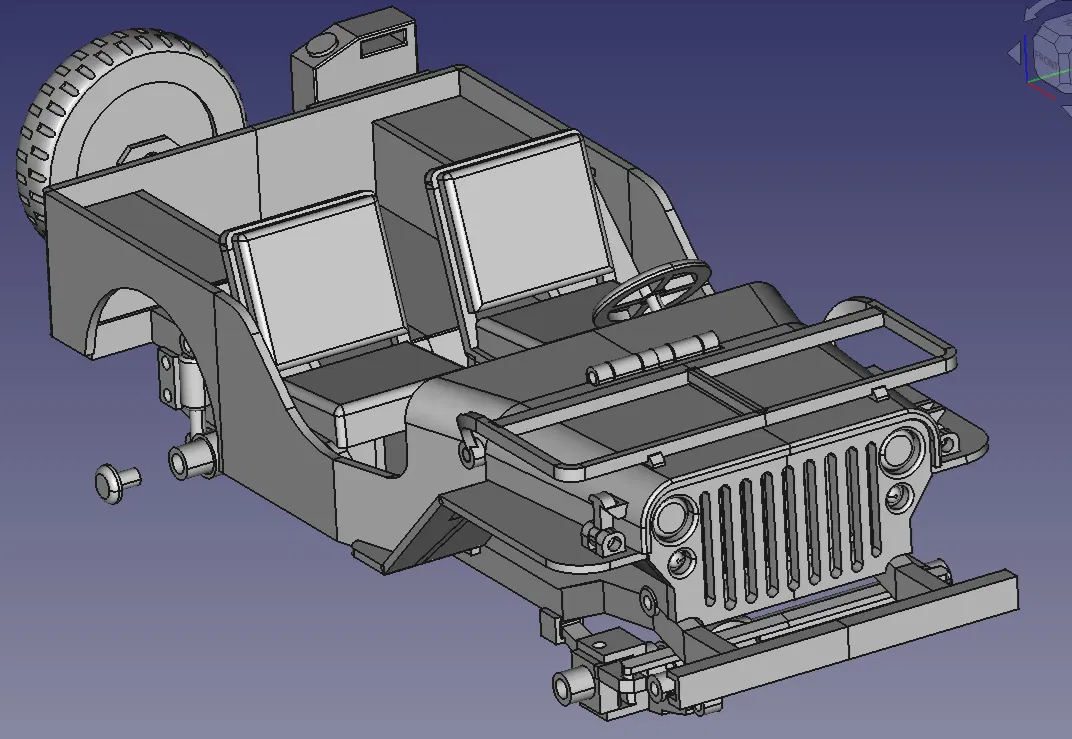

Phần body và accessories ở đây

In hơi thử thách do tỉ lệ và kích thước nhỏ của một số chi tiết. Một vài phần làm hơi “dư” chi tiết, nhưng bù lại bạn sẽ có một mẫu xe lăn được với hệ treo giả.

Lắp ráp

Canh thử (test fit) tất cả, vệ sinh/làm sạch các lỗ để đảm bảo các chi tiết chuyển động đúng như mong đợi trước khi dán keo—trừ khi bạn không quan tâm việc xe có lăn được hay không.

1. Gắn Leaf Springs trước và sau, shackles và shocks vào frame bằng các đoạn filament. Một đầu leaf spring trượt vào một “pocket” và có thể chấm nhẹ keo để cố định, đầu còn lại vào shackle. Shocks có lệch nhẹ, nhớ xoay sao cho cạnh bị lệch hướng về phía frame.

2. Luồn trục (axle) trước và sau qua vòng (loop) trên leaf springs.

3. Đặt engine vào và lắp drive shafts trước và sau. Mình để lỏng, kiểu gì cũng không rơi ra.

4. Dán keo các engine mounts vào frame.

5. Dán lốp lên bánh xe. Lốp được in bằng TPU.

6. Luồn spacer vào trục sau, rồi gắn bánh sau và cố định bằng chốt (pin) và chấm nhẹ keo.

7. Dán FWPivot 1 lên trục trước, đảm bảo hướng đúng với lỗ chốt thẳng đứng.

8. Sau khi keo khô, lắp FWPivot trái và phải vào FWPivot1 bằng một đoạn filament.

9. Gắn bánh vào FWPivot và cố định bằng pin và một ít keo.

10. Lắp tierod vào FWPivotR và FWPivotL. Chỉ cần trượt vào là được.

Xong rồi.

Danh sách chi tiết

Frame - 1

FWPivotL - 1

FWPivotR - 1

FWPivot1 - 2

LeafSpringF - 2 tpu

LeafSpringR - 2 tpu

RWSpacer - 2

DriveShaftF - 1

DriveShaftR - 1

AxleF - 1

AxleR - 1

LSShackle - 4

Engine - 1

ShockTop - 4

ShockBottom - 4

TieRod - 1

Wheel - 4

Tire - 4 tpu
