K1 Max: Tháo Cable Chain, dùng Cable Tie (Cable Chain Delete)
Bản mod cho Creality K1 Max: tháo cable chain và thay bằng cable tie 500mm x 7.4–8mm, giữ cụm dây đi ngang không cần riser. Ngàm có góc 5° chống võng, tùy chọn slot/screw hoặc socket friction fit.
Mô tả

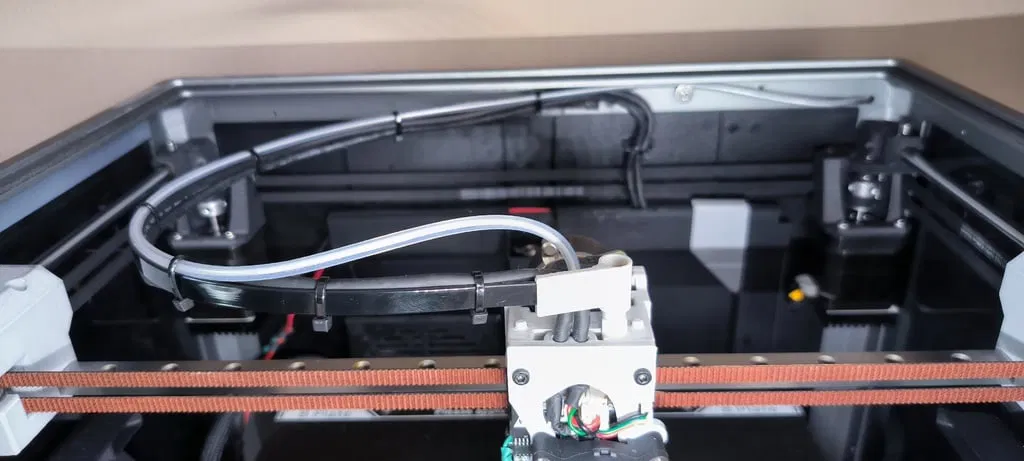

Mình đã tháo Cable Chain của K1 Max và thay bằng Cable Tie dài 500mm x 7.4 (8mm). Mình không muốn dùng riser và muốn giữ setup nằm ngang.
Các ngàm gắn cable tie có góc ngẩng lên 5° để giúp bù độ võng của dây.
Cần cắt bỏ phần đầu nhọn hình tam giác và khóa cable tie lại sao cho hai đầu vuông, để tận dụng được chiều dài tối đa.

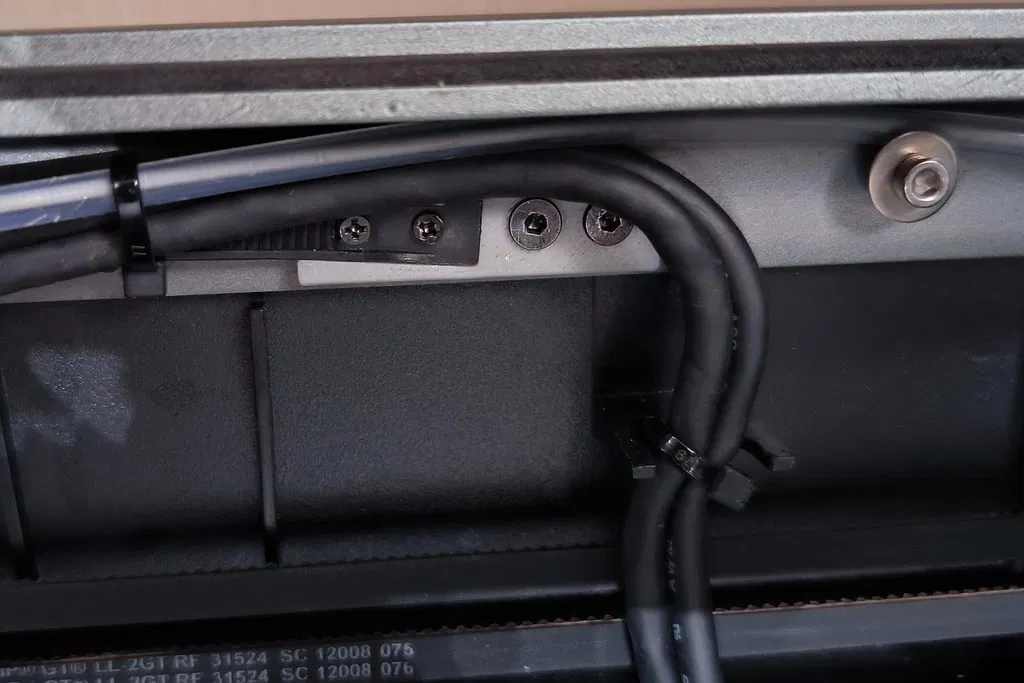

Mình dùng khe gắn phía sau (rear mount slot) với 2 vít tự ren M2 x 4mm đầu chìm (Counter Sunk), và phần ngàm phía trước (front mount socket) là dạng friction fit.
Bạn có thể dùng slot hoặc socket hoặc phối hợp cả hai để ra combo hợp nhất với máy của bạn. Slot có thể siết chắc bằng vít hoặc heat shrink, còn socket thì friction fit.
Cũng nên dùng được cho K1 nhưng sẽ cần cắt cable tie đúng chiều dài.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
