GoFlyPro Mini - Frame FPV Drone 2,8 inch

Đây là một mẫu frame drone 2,8 inch rất nhỏ gọn, làm ra khá “tự nhiên nảy ý” luôn.

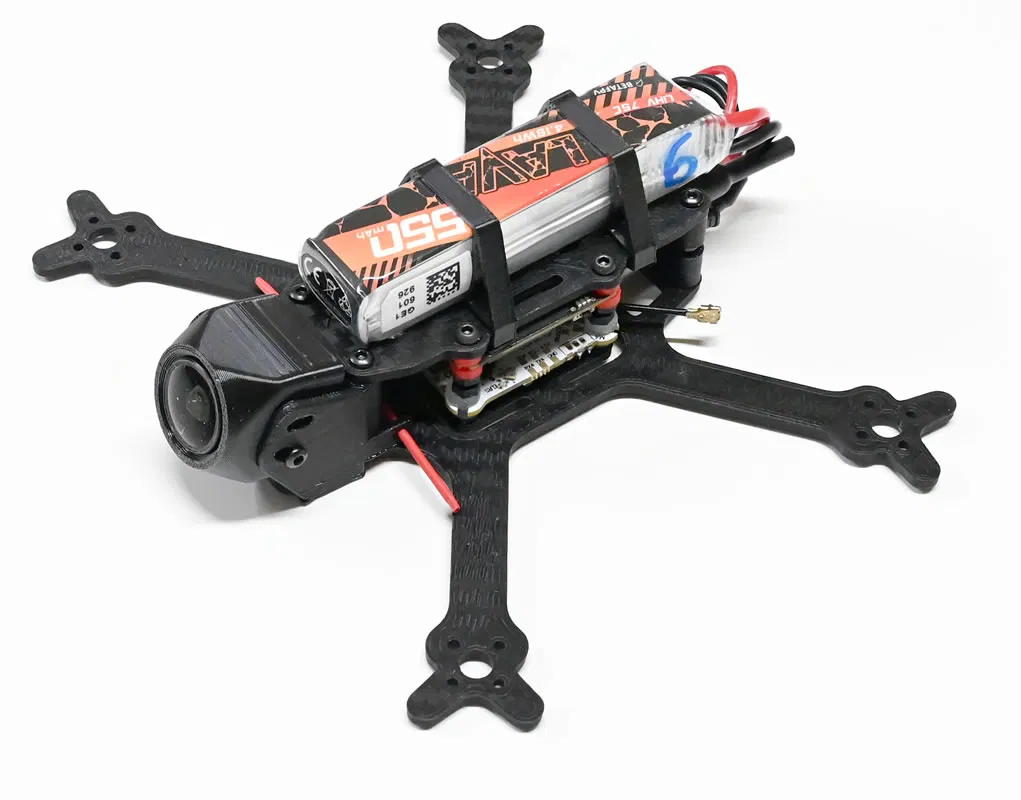

Đây là chiếc drone 2,5 inch nguyên bản của mình với camera DJI O4 được mod sang dùng lens góc rộng O3.
Cái frame này ban đầu thật ra được thiết kế cho DJI O4 Pro và bạn có thể xem .
Một con drone 2,5 inch nhỏ xinh, rất nhẹ và bay lanh lẹ.

Vấn đề của kiểu bố trí này là cân bằng drone với pin không được ngon.
Thành ra phần đuôi nặng hơn phần đầu.

Cảm hứng:

Mình tình cờ thấy Kayoumini drone 2,5 inch – rất nhỏ và cực kỳ gọn.

Nó làm mình nảy ra ý tưởng tự vẽ một con mini drone kiểu vậy.
Tức là con 2,5 inch của mình sẽ phải còn nhỏ hơn và gọn hơn nữa.

Cũng đáng chú ý là mẫu AvionRC 2,8" drone.

Sẽ rất thú vị khi dùng prop 2,8 inch – loại vốn dĩ được thiết kế cho drone football.

Triển khai:

Mình làm vài con drone “dummy” để test.
Frame được vẽ ở nhiều size: 2,5; 2,8 và 3 inch.
Khoảng cách camera mình lấy theo Kayoumini nên tất cả camera housing của Kayoumini cũng tương thích.

Mình sẽ dựng vài con 2,8 inch để có lựa chọn test prop 2,8 inch của HQProp hoặc Gemfan.

Frame này đã được đặt làm. Baseplate sẽ là carbon T700 dày 2,5mm.
Topplate sẽ dùng carbon tiêu chuẩn dày 1,5mm. Chuẩn bị đang chạy đây…
Vài tuần nữa khi các món carbon về thì sẽ có thêm thông tin và hình đẹp.

Nếu dựng cao lên với standoff 25mm thì cũng có thể lắp DJI O4 Pro.

Với frame này, prop nên không lọt vào khung hình vì standoff được đưa lên phía trước nhiều hơn so với frame Kayoumini. Mình không thích prop xuất hiện trong hình.
Tất nhiên vẫn có thể tối ưu thêm bằng camera mount in 3D…

Linh kiện mình dùng:

- JHEMCU GHF435AIO V2
- RCINPOWER GTS V3 1203 11500kv & 8000kv
- DJI O4 với lens góc rộng O3 hoặc Walksnail Avatar Nano V3

Mình có thiết kế riêng một camera housing cho DJI O4 + lens O3, và thêm một cái holder để chỉnh được góc camera.

Camera mount tuỳ chọn:

Camera mount của Kayoumini cũng dùng được, nhưng mấy cái đó đều là góc camera cố định.
