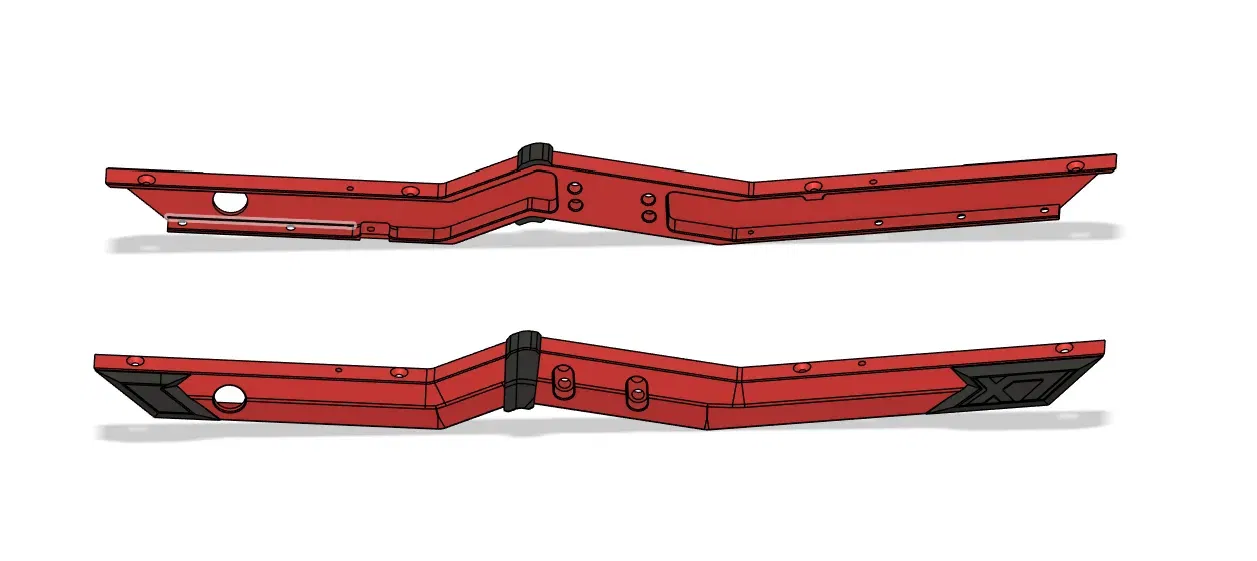

Funwheel X7 Railguards/Protectors – Ốp bảo vệ rail

Mình không tìm được bộ rail guard nào ưng ý nên tự thiết kế luôn.

Mình in chúng với mặt tiếp xúc với rail nằm trên bề mặt bàn in. Sẽ cần support, vì mình đã canh mặt dưới của protector theo đúng profile của rail.

Mình in bằng TPU 95A (nhớ sấy khô kỹ để gỡ support dễ hơn và ít bị bong bóng).

Mình dùng layer height 0.2, 4 walls, 7 top layers, 4 bottom layers, infill 15% gyroid. Có thể hơi dư, vì cầm lên đã thấy khá cứng rồi.

Gắn lên board bằng băng keo thảm 2 mặt. Cắt một miếng đủ lớn để phủ hết phần protector. Dán protector lên mặt keo. Lấy một tấm thớt/cutting board rồi dùng dao rọc giấy/scalpel cắt bỏ phần băng keo dư. Lột lớp film ở mặt còn lại. Giờ thì canh protector theo rails là xong. Phần đầu protector sẽ bám theo tip của rails gần như hoàn hảo.

Giờ đã có thêm inlays cho logo X7 và badge VESC trên protector. (Bản VESC có thể hơi lắt nhắt để làm)

EDIT: Mình không hài lòng với các protector ở đoạn giữa, nên đã thiết kế vài phiên bản mới.
