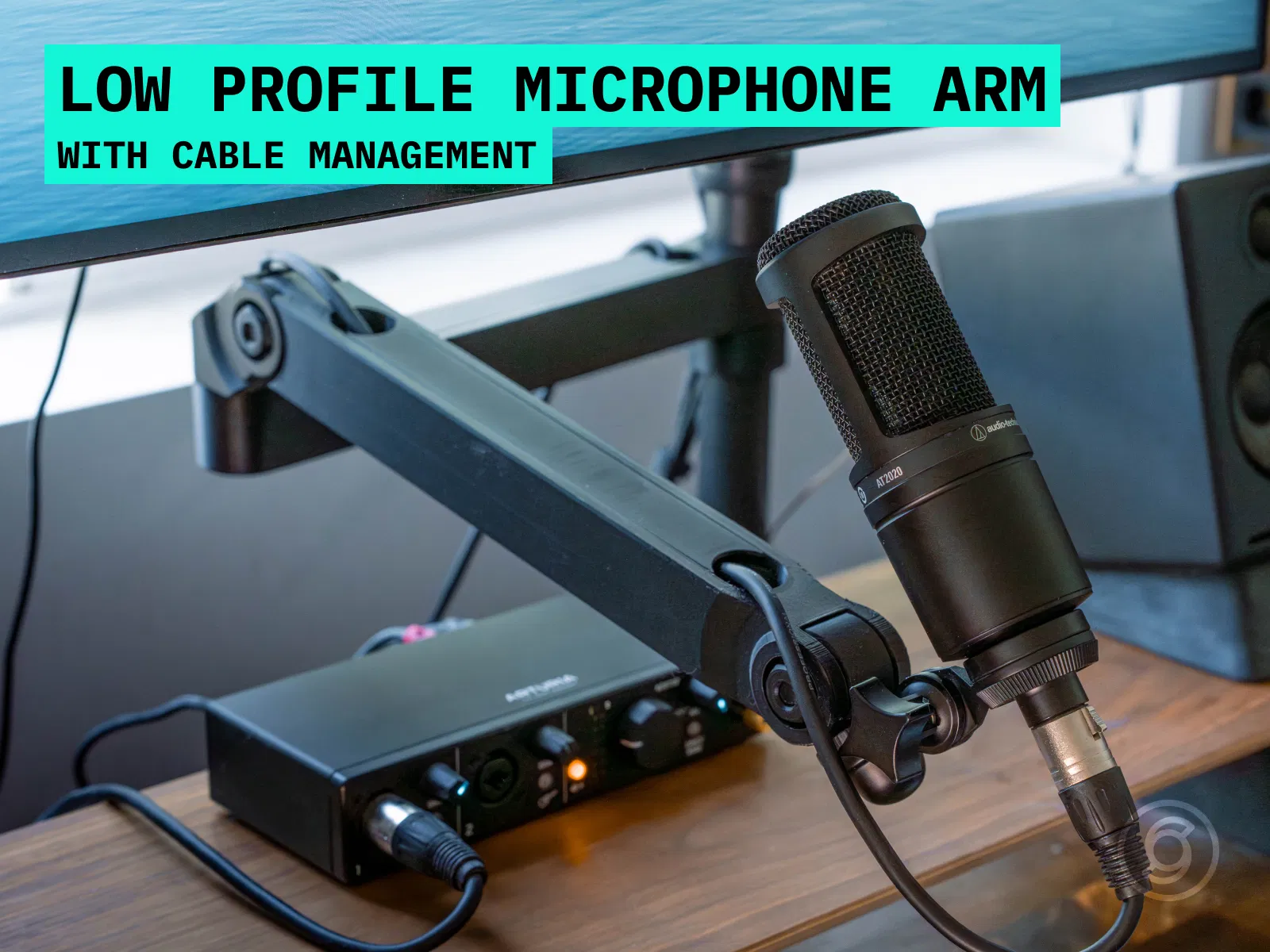

Tay Treo Micro Low Profile

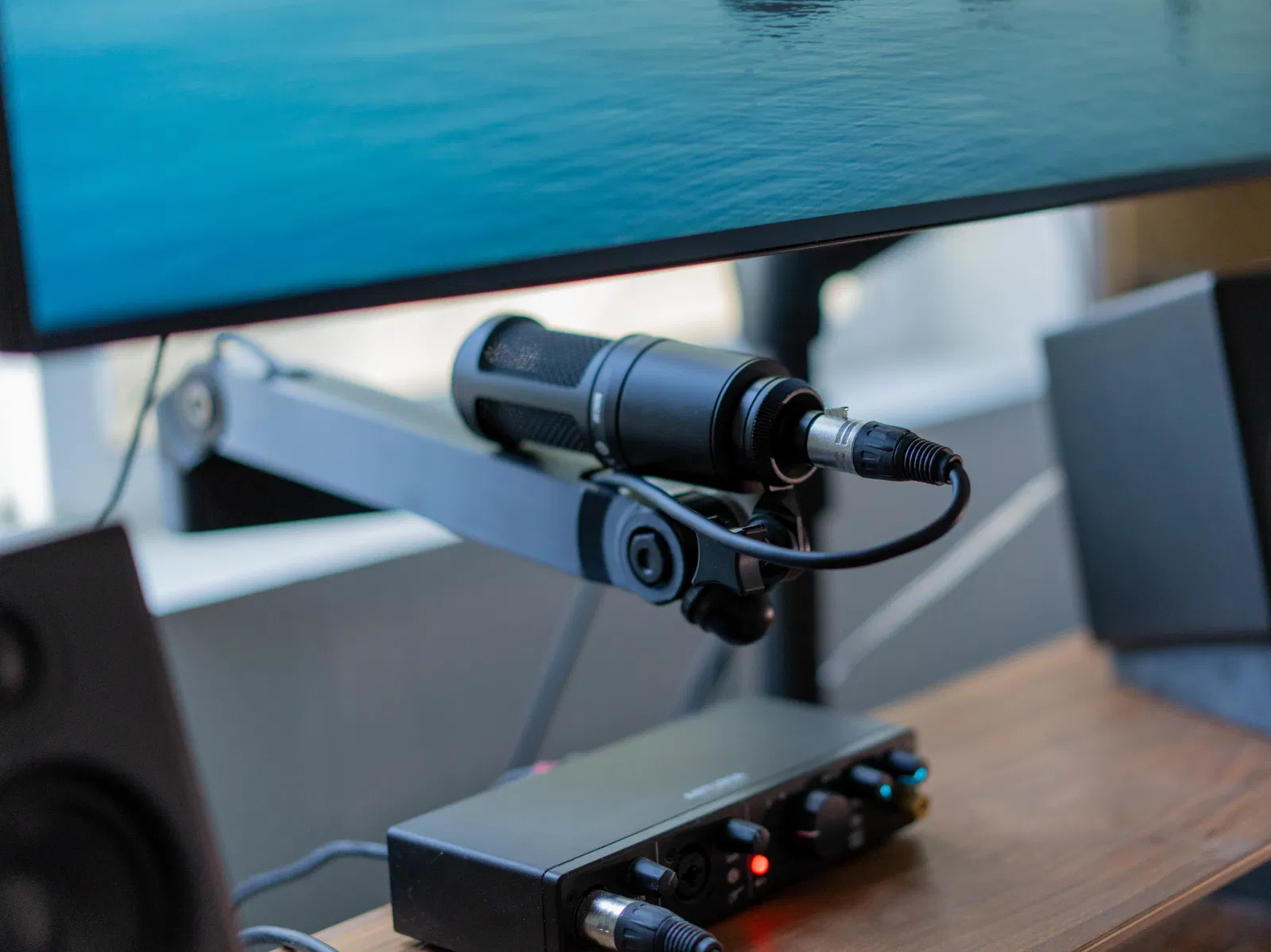

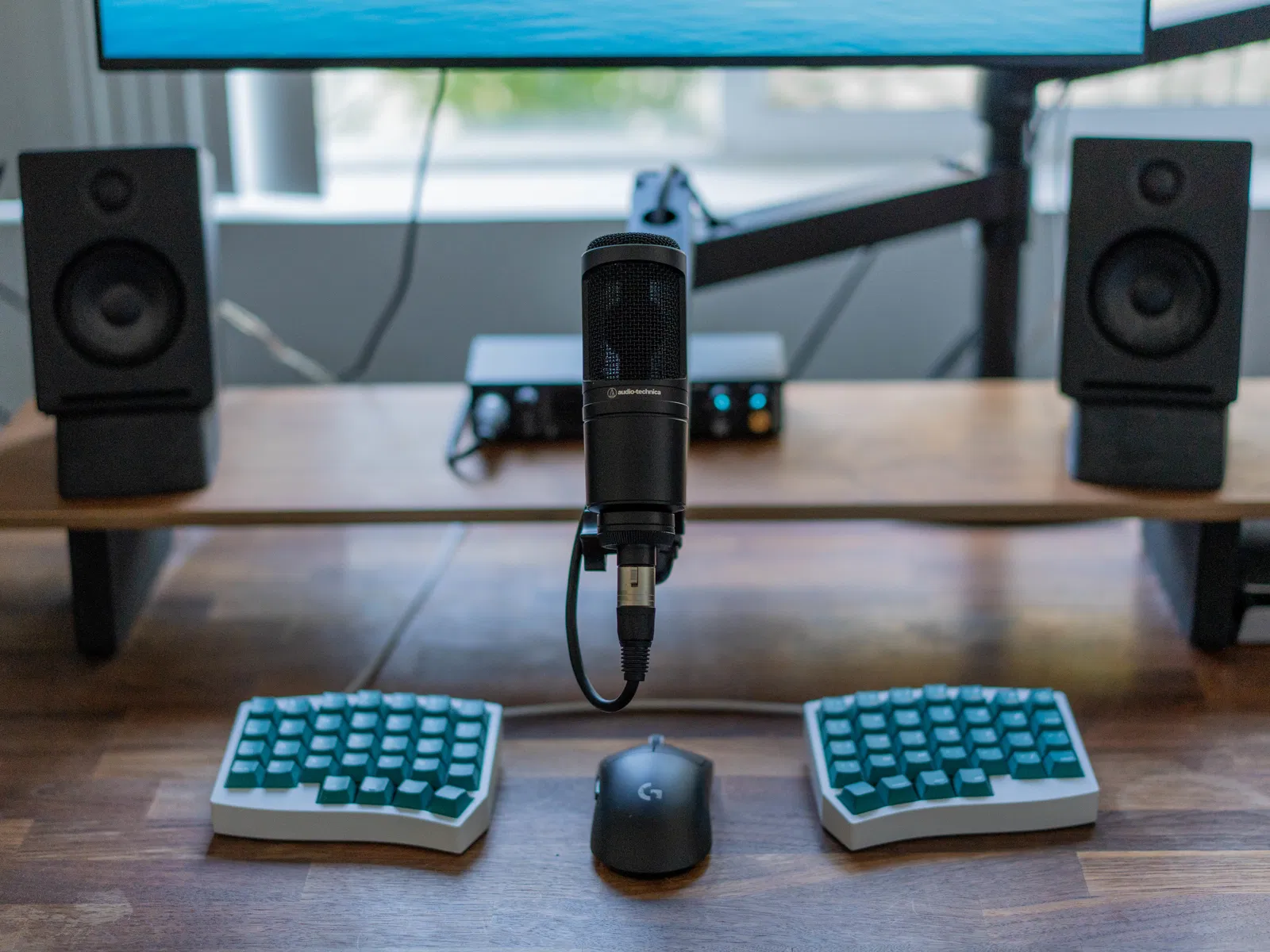

Đây là một tay mic low-profile có thể xoay bên dưới màn hình để tiết kiệm không gian. Mình dùng hơn 3 tháng rồi, chạy rất ổn định, chắc chắn.

1. In 3D hoàn toàn, không cần supports! Toàn bộ phần “hardware” in ra có thể thay bằng bu lông M10 x 30mm và đai ốc M10.

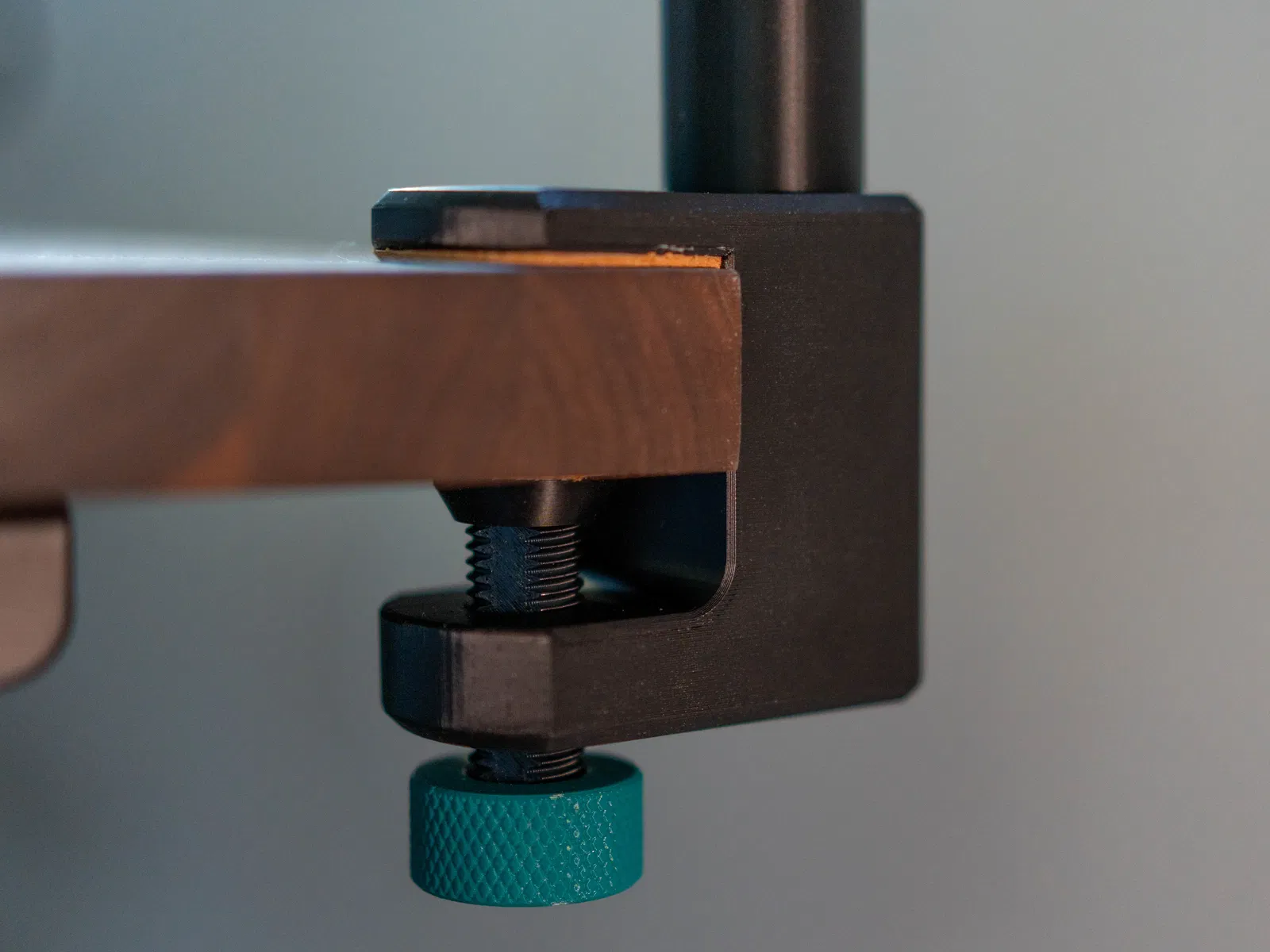

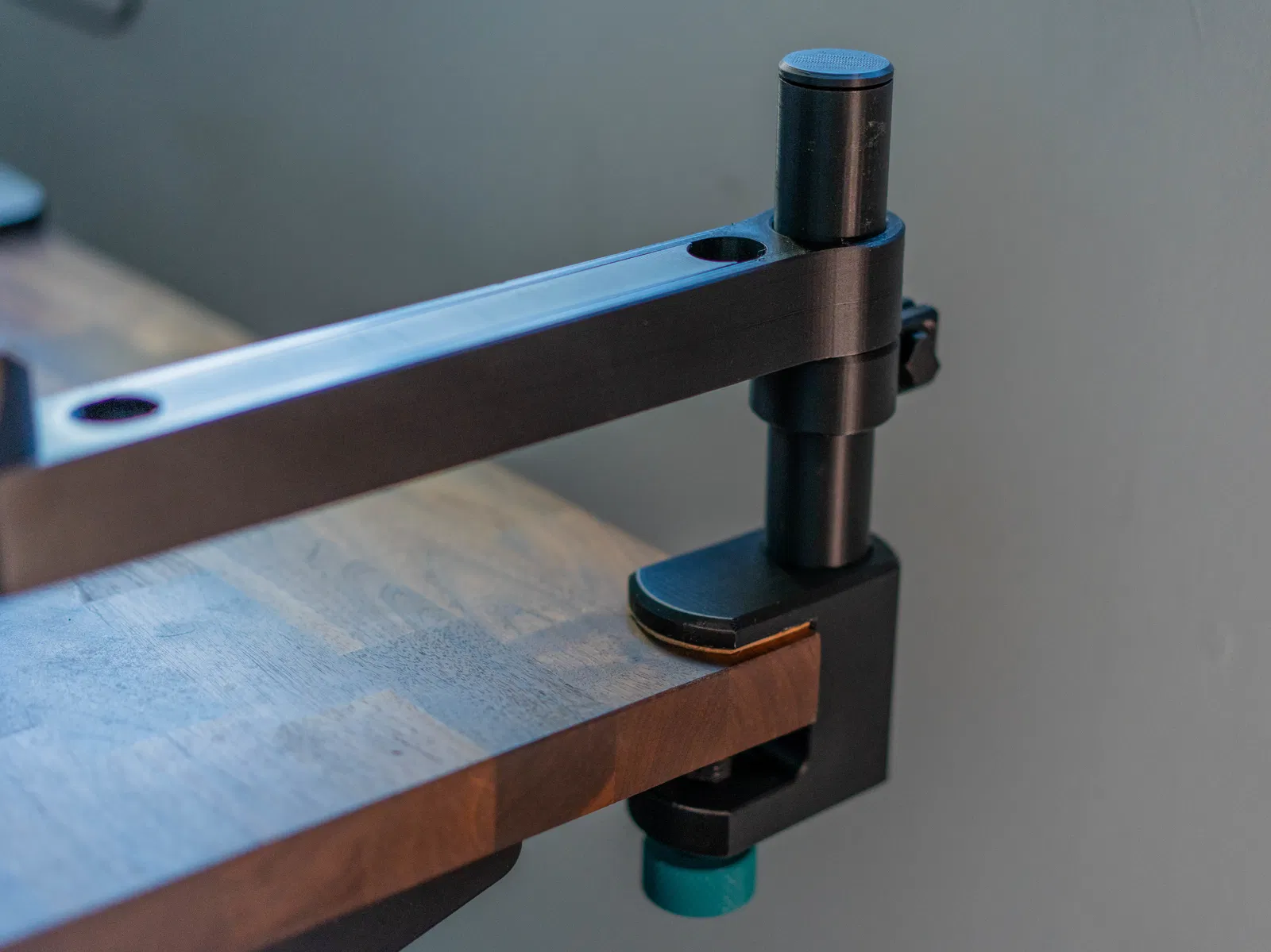

2. Kẹp vào cột đường kính 35mm (ví dụ: tay monitor Ergotron hoặc Amazon Basics). Nếu bạn không có sẵn cột, bộ file model cho cột cũng được cung cấp.

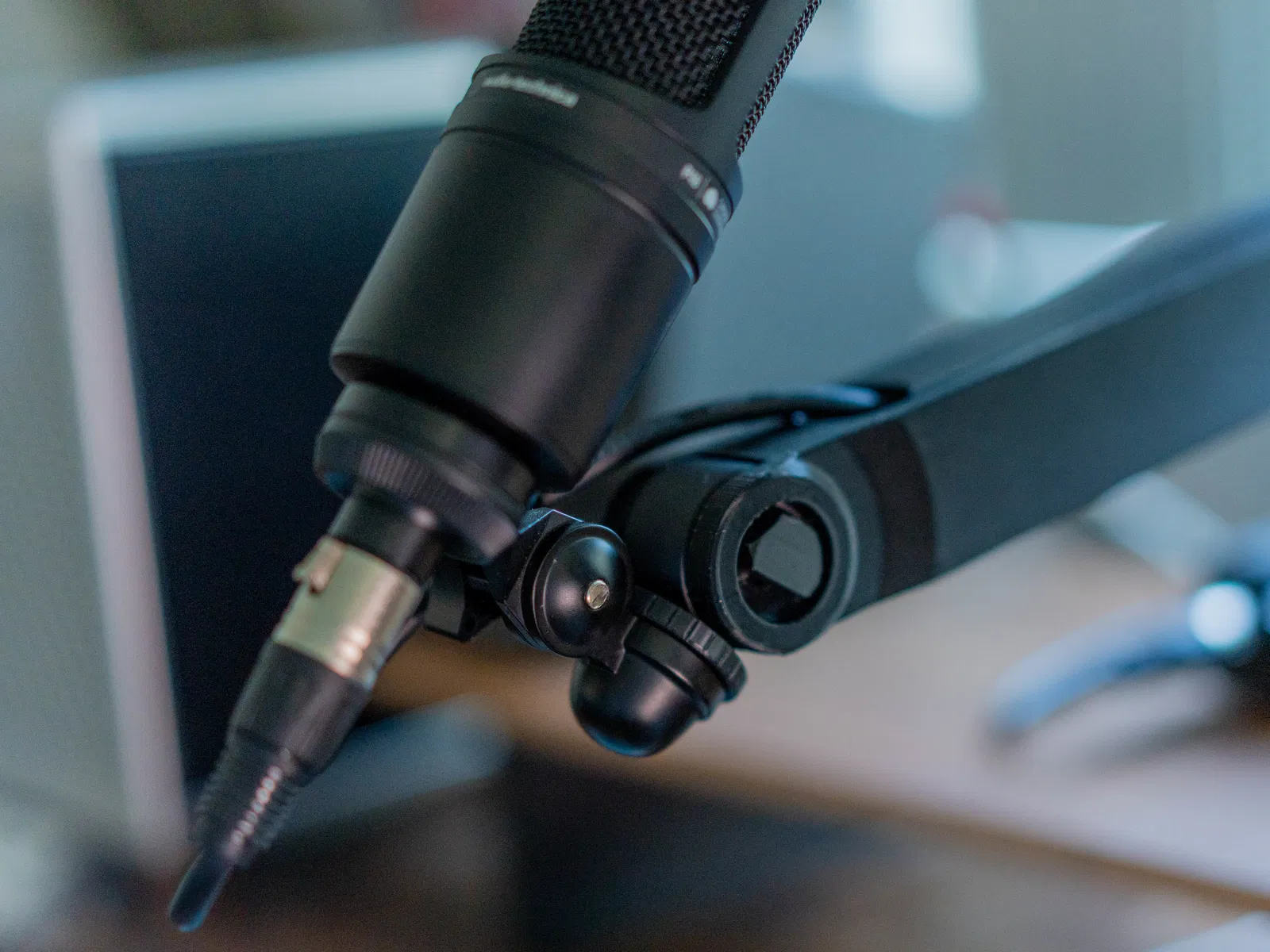

3. Có sẵn ngàm cho mic Audio Technica AT2020, ren ⅝"-27 và ren ⅜"-16.

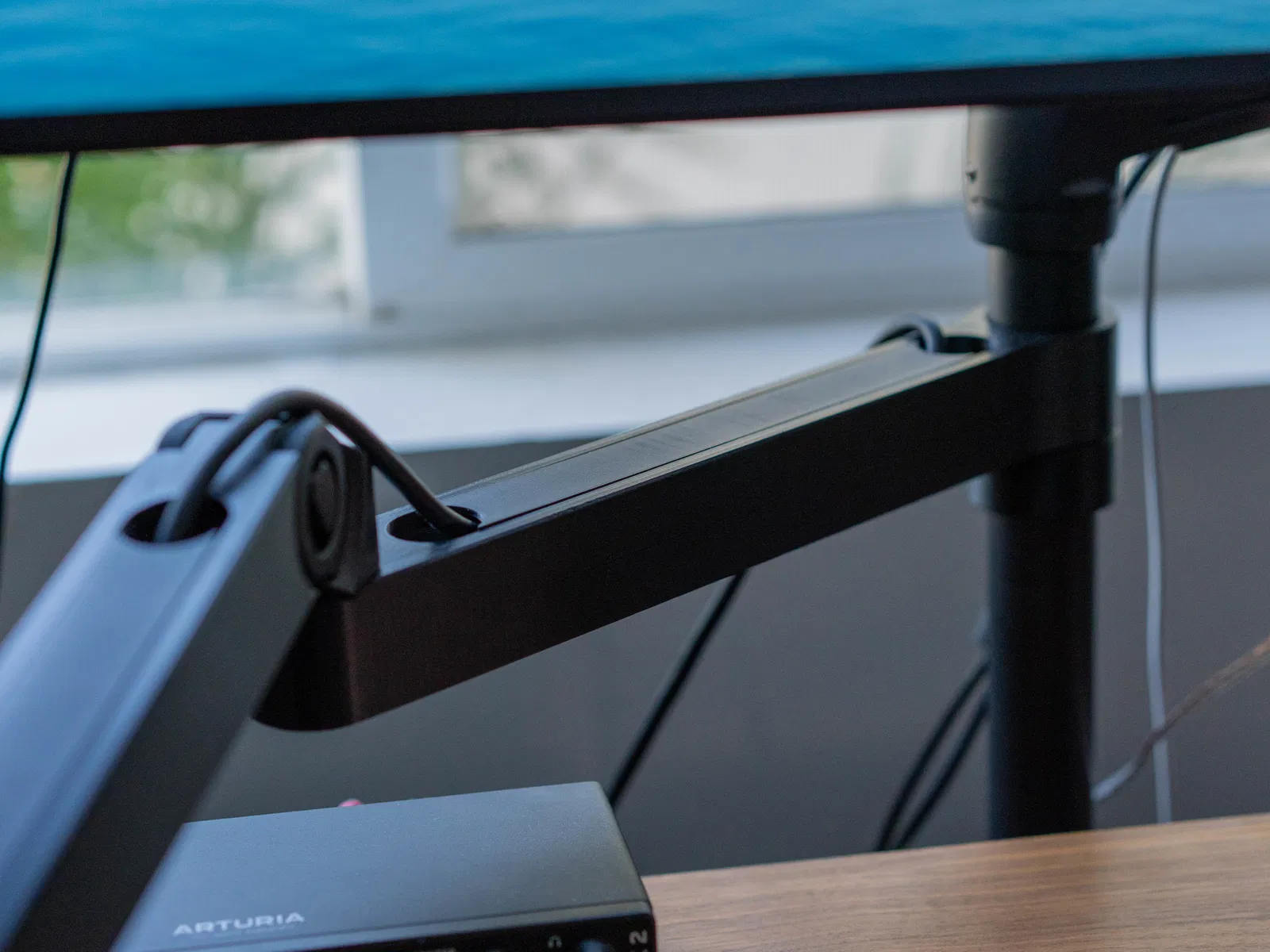

4. Rãnh đi dây dạng magnetic, dùng nam châm 4mm x 2mm (cần 24 viên nam châm).

5. File STEP có bán trên Printables.

Hướng dẫn

1. Vật liệu: khuyến nghị PETG/ABS. PLA vẫn in được, nhưng dễ bị creep/biến dạng dưới tải liên tục hơn các vật liệu khác.

2. Wall loops: 5. Phần tay cần cứng vững.

3. Infill: 15% Gyroid. Fill Multiline: 2. Phần đai ốc và bu lông nên in đặc 100% infill.

4. Layer height: 0.20mm.

5. Line width: khuyến nghị 0.60mm. Line width dày giúp bám lớp tốt hơn và cải thiện góc overhang. 0.40mm vẫn dùng được.

6. Print orientation: Hai tay arm in mặt hướng lên. Phần joint in ngược (úp xuống) theo mặt phẳng góc. Bu lông in theo hướng nằm ngang dọc theo phần khoét phẳng.

7. Supports: Không cần cho đa số chi tiết. Hai adapter mic ⅜" và ⅝" cần supports cho phần ren.

8. In 2 cái dụng cụ lục giác M10 để siết bu lông dễ hơn.

Lắp ráp theo hình bên dưới. Phần swivel cần 2 đai ốc để tránh lực xoay làm lỏng khớp—siết đai ốc thứ nhất tới độ căng mong muốn, rồi khóa lại bằng đai ốc thứ hai.

Khắc phục sự cố

1. Nếu tay thứ hai không lắp lọt vào swivel joint và không thể ép vào: giảm giá trị X-Y contour compensation của chi tiết swivel joint rồi in lại. Khớp này được thiết kế dạng interference fit rất chặt để chống xệ, nên chỉ giảm giá trị này ít nhất có thể.

2. Nếu tay thứ hai bị xệ xuống: siết bu lông nối tay thứ hai với khớp càng chặt càng tốt. Có thể cần kìm/cờ lê để tăng lực siết.

3. Nếu swivel joint tự xoay: đai ốc thứ nhất đang siết chưa đủ hoặc chưa lắp “jam nut” (đai ốc khóa) thứ hai. Cần chỉnh lực sao cho ma sát thắng được trọng lực.

4. Nếu đai ốc/bu lông in ra không chịu được lực siết: đảm bảo bu lông được in theo phương ngang và 100% infill. Thử mọi cách để tăng layer adhesion (ví dụ: in chậm hơn, tăng nhiệt). Nếu ren mau hư, thử giảm line width và/hoặc layer height để tăng độ phân giải khi in.

5. Nếu tay bị creep/biến dạng vĩnh viễn: chuyện này có thể xảy ra với mọi loại nhựa khi chịu tải theo thời gian, nhất là vì đây là một tay đòn dài. Bạn vẫn có thể siết các khớp để tăng ma sát, để dù có biến dạng thì trọng lực cũng không ảnh hưởng nhiều tới việc sử dụng tay mic.
