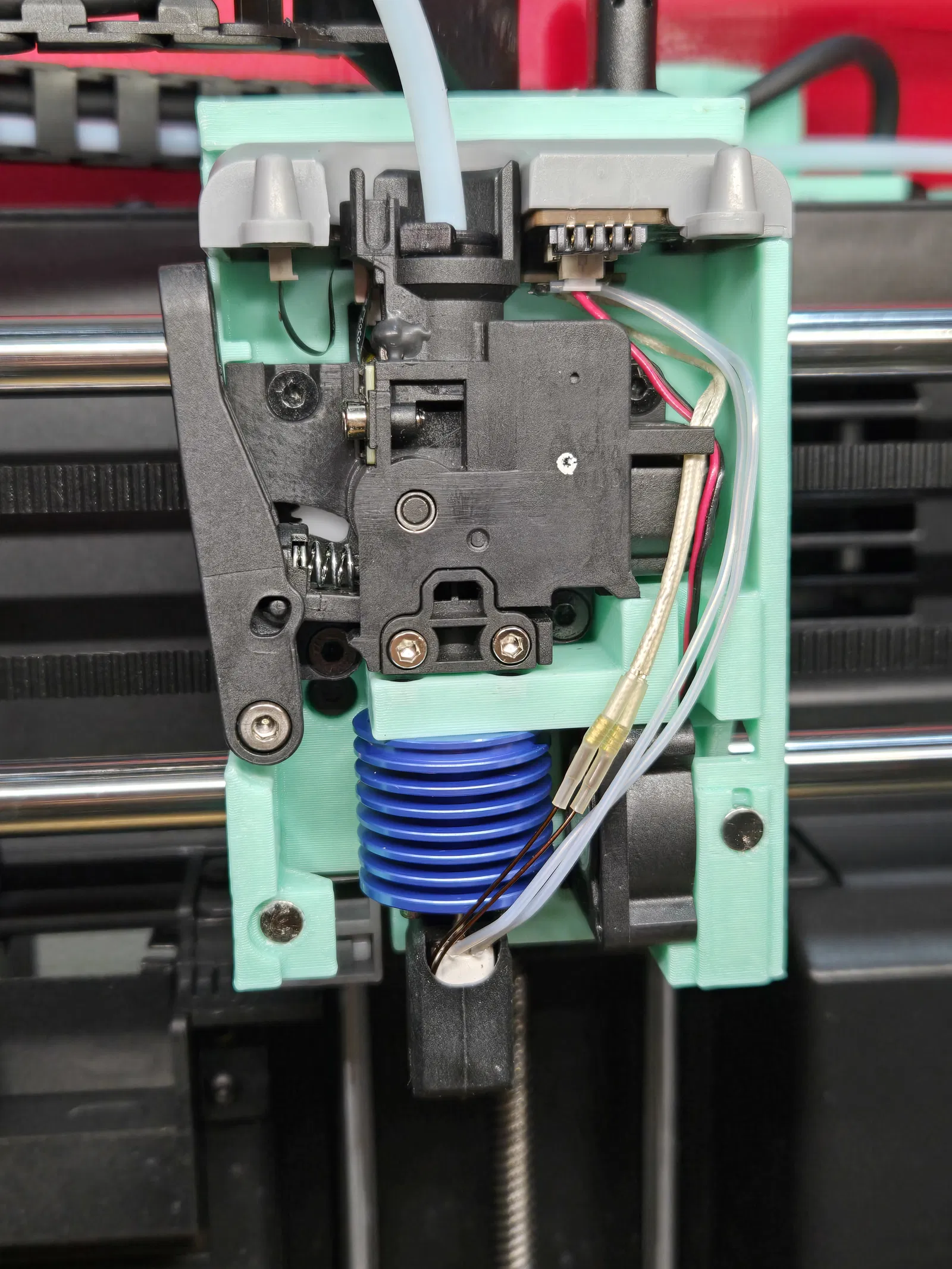

Ngàm gắn Flashforge AD5X cho hotend TZ V6 2.0

Bản mod này bỏ cái hotend proprietary hay lỗi để chuyển sang loại rẻ (~15 USD) mà phổ biến. Tận dụng lại đa số ốc zin.

• CẢNH BÁO 1: mod này BẮT BUỘC phải hàn (soldering).

• CẢNH BÁO 2: mod này có thể không chạy được đúng trên máy của bạn vì Flashforge đôi khi thay đổi linh tinh ở các revision mới.

• CẢNH BÁO 3: tác giả bản mod KHÔNG chịu trách nhiệm nếu bạn làm hư máy, máy cháy, nổ hay xảy ra bất kỳ chuyện gì khác. Mod là tự chịu trách nhiệm, làm cẩn thận và tự cân nhắc nếu có gì trục trặc trong quá trình làm.

Những thứ bạn cần:

• Part đã in (chưa test với vật liệu nào khác ngoài bambu ABS, bạn cứ thử và báo kết quả trong phần makes/comments).

• Dragon mount hotend tuỳ bạn chọn (chỉ test với TZ V6 2.0 vì bên mình dùng đúng loại này cho Voron).

• 12x heat set insert M3 dài 4mm, OD 5mm (cùng loại dùng trên máy Voron).

• 2x ốc M3x6 / M3x8 để cố định PCB.

• 2x ốc M3x8 cho nắp trên.

• 2x nam châm tròn 5mm x 2mm.

• Lục giác (bộ theo máy xài ok).

• Mỏ hàn.

• Kìm cắt (bộ theo máy xài ok).

• Có thể cần dao rọc giấy/dao hobby.

• Keo CA (keo 502) để cố định nam châm.

Hướng đặt khi in (tự cân nhắc đặt support):

Gợi ý: in kèm brim để phần nhỏ bên trái không bị warp (nếu in ABS).

Cảnh báo nhỏ: hướng dẫn này được viết lại theo trí nhớ. Nếu thấy bước nào có vẻ không đúng, bạn tự cân nhắc xử lý và báo lại để tụi mình sửa manual. Nên đọc hết hướng dẫn trước khi làm.

Hướng dẫn

1. Rút filament ra khỏi extruder, tắt nguồn máy.

2. Đảm bảo máy đã tắt nguồn hẳn.

3. Tháo nắp toolhead phía trước.

4. Tháo filament hub (nếu máy bạn dùng ốc), tháo C-clip ở đầu coupler ống, rồi vừa nhấn fitting vừa kéo hub ra khỏi extruder.

5. Tháo 2 con ốc giữ dây USB-C và rút dây USB-C ra.

6. Tháo 2 con ốc hai bên của nắp trên và nhấc nắp ra. Cất ốc đi, vì mình sẽ không cần lại 2 con này.

7. Rút fan, hotend, extruder sensor và stepper motor ra khỏi toolhead PCB.

8. Tháo 2 con ốc giữ toolhead PCB và cũng cất riêng. Gỡ PCB ra và để nơi an toàn tạm thời.

9. Tháo 4 con ốc nằm trong các lỗ ở mặt sau của toolhead. CẢNH BÁO: ốc cần tháo ở bước này là ốc nằm trong lỗ, KHÔNG tháo các con ốc không nằm trong lỗ!

10. Kéo cụm toolhead ra phía trước và tháo khỏi X axis carriage. Các bước tiếp theo áp dụng cho cụm đã tháo ra.

11. Tháo 2 con ốc (một phía trước và một bên hông) đang giữ fan mount, rồi lấy fan mount ra.

12. Tháo 2 con ốc nhựa giữ quạt. Hai con này (và cả quạt) sẽ dùng lại về sau.

13. Tháo nozzle.

14. Tháo 4 con ốc giữ cụm extruder và lấy cụm extruder ra. Sẽ dùng lại cả cụm lẫn ốc.

15. Tháo 2 con ốc giữ stepper motor và để gần đó. Đây nên là bước cuối của phần tháo rời.

16. Ép 12 heat set insert vào part đã in theo hình. Dung sai hơi chặt, nhưng vẫn phải vào được hết. Cẩn thận đừng ép insert nhầm lỗ bên phải. Có 1 lỗ không dùng insert.

    1. Ép từ phía trước (và phía trên):



    2. Ép từ phía sau:



17. Mang part ra AD5X và thử bắt bằng 4 con ốc phía sau. Cả 4 con phải bắt được vào các insert.

18. Dán 2 nam châm 5mm x 2mm vào đúng lỗ (vị trí giống part zin) với đúng cực (nhớ kiểm tra ít nhất 2 lần).

19. Lấy bộ dây hotend zin, tháo phần nhựa đen bọc dây ở connector PCB và tháo hàn (desolder) các dây ra.

20. Hàn (làm nhanh tay để khỏi chảy nhựa connector phía sau) dây của hotend mới vào connector PCB. Không quan trọng cực tính, nhưng đừng hàn lộn heater với thermistor. Gần pad sẽ có chữ NTC+/NTC- (thermistor) và H+/H- (heater). Tuỳ chọn: phủ mối hàn bằng sơn móng tay/soldering mask.

21. Lắp quạt vào đúng chỗ (mặt có sticker quay vào trong, dây hướng lên và đi qua khe), rồi dùng lại 2 con ốc nhựa zin để siết.

22. Cố định hotend vào vị trí bằng 4 con ốc (thường có trong hộp hotend).

23. Cắt một đầu ống PTFE vuông góc 90° và đưa vào hotend từ phía trên. Cắt cho bằng mặt để ống không thò ra.

24. Đảm bảo bạn có thể đẩy filament đi vào hotend dễ dàng qua ống PTFE.

25. Lắp extruder (chưa gắn motor), siết đủ 4 con ốc zin và đảm bảo có thể đẩy filament thủ công từ extruder xuống hotend. Sau đó tháo extruder ra.

26. Lắp stepper motor từ phía sau (dây hướng lên trên và luồn qua khe chữ nhật) và siết lại bằng đúng 2 con ốc zin.

27. Lắp extruder lại, siết 4 con ốc.

28. Mang cả cụm ra máy, bắt vào X axis carriage bằng 4 con ốc zin.

29. Cắm stepper motor, extruder sensor, hotend và fan vào PCB, rồi bắt PCB lên phía trên bằng 2 con ốc M3x6 hoặc M3x8.

30. Gắn nắp trên và siết bằng 2 con ốc M3x8.

31. Gắn lại dây USB-C và siết bằng 2 con ốc zin.

32. Gắn filament hub, lắp C-clip và bắt hub vào extruder (nếu máy bạn dùng ốc).

33. Gắn nắp trước lại. Lắp ráp xong.

34. Chạy PID tuning cho hotend và input shaper calibration trong phần mềm, nhớ lưu lại.

35. Làm các bước cân chỉnh bed như bình thường, giống khi thay nozzle/bed plate (bed mesh + Z offset).

36. Xài hotend mới thôi! Tuỳ chọn: nâng cấp power supply và dùng heater 80W của TriangleLab.
