Hệ ngăn kéo Sunlu (mới/cũ) cho cuộn rỗng 1kg – Organizer xếp chồng

Mình có in thử mẫu "Sunlu 1KG Spool Drawer" nhưng có vài chỗ không hợp với nhu cầu của mình. Mình dùng OnShape để upload các file STEP của tác giả, chỉnh sửa một chút rồi upload lại...

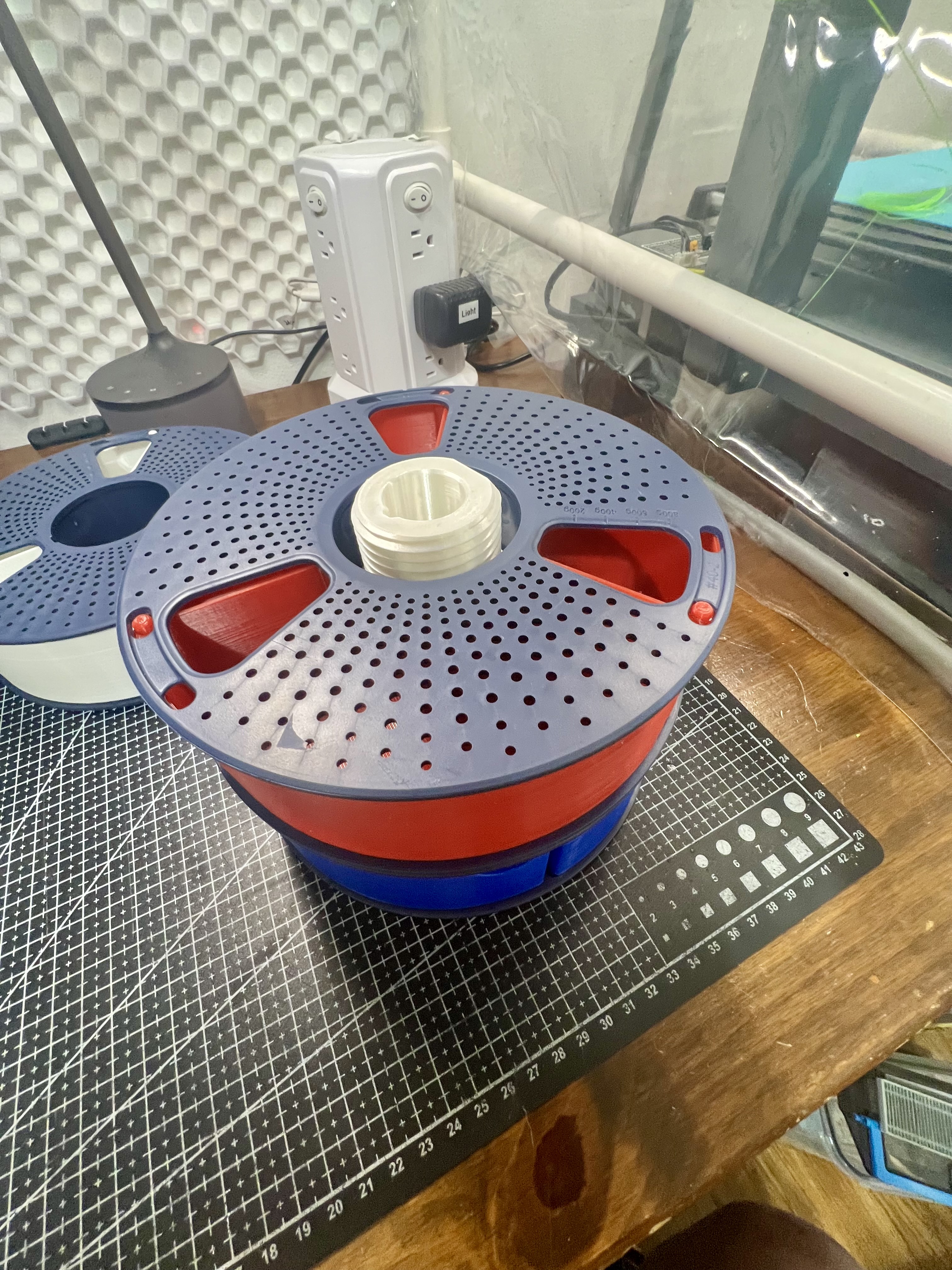

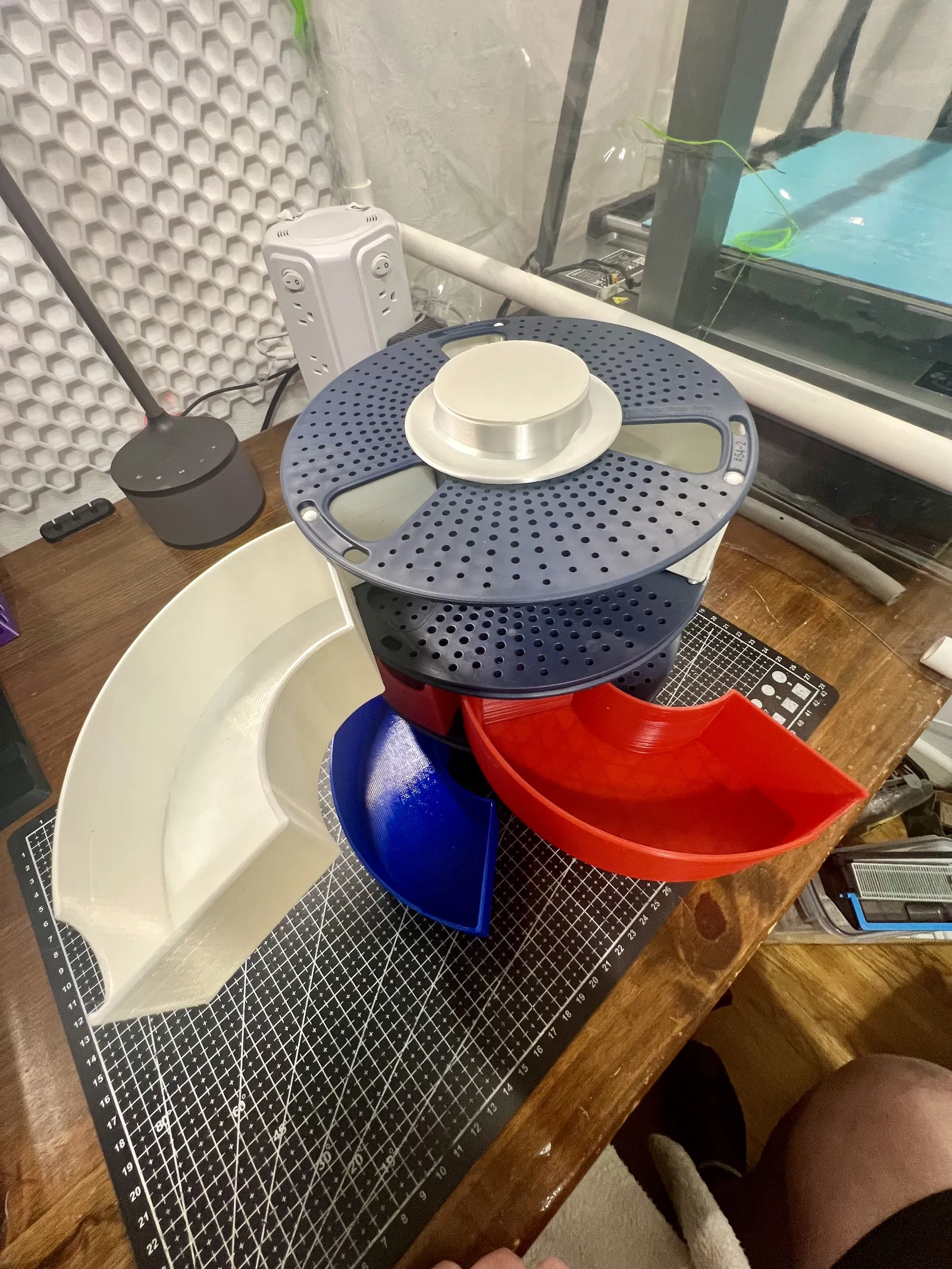

\==> Bộ file của tác giả có cả loại cuộn Sunlu đen đời cũ (V1_Old Black files) có 8 lỗ và cuộn Sunlu xanh đời mới (V2_New Blue files) chỉ có 6 lỗ. Vì vậy bản đen đời cũ có 4 ngăn kéo, còn bản xanh đời mới thì chỉ có 3 ngăn nhưng dài hơn...

Mình có chỉnh/điều chỉnh một số phần như sau:

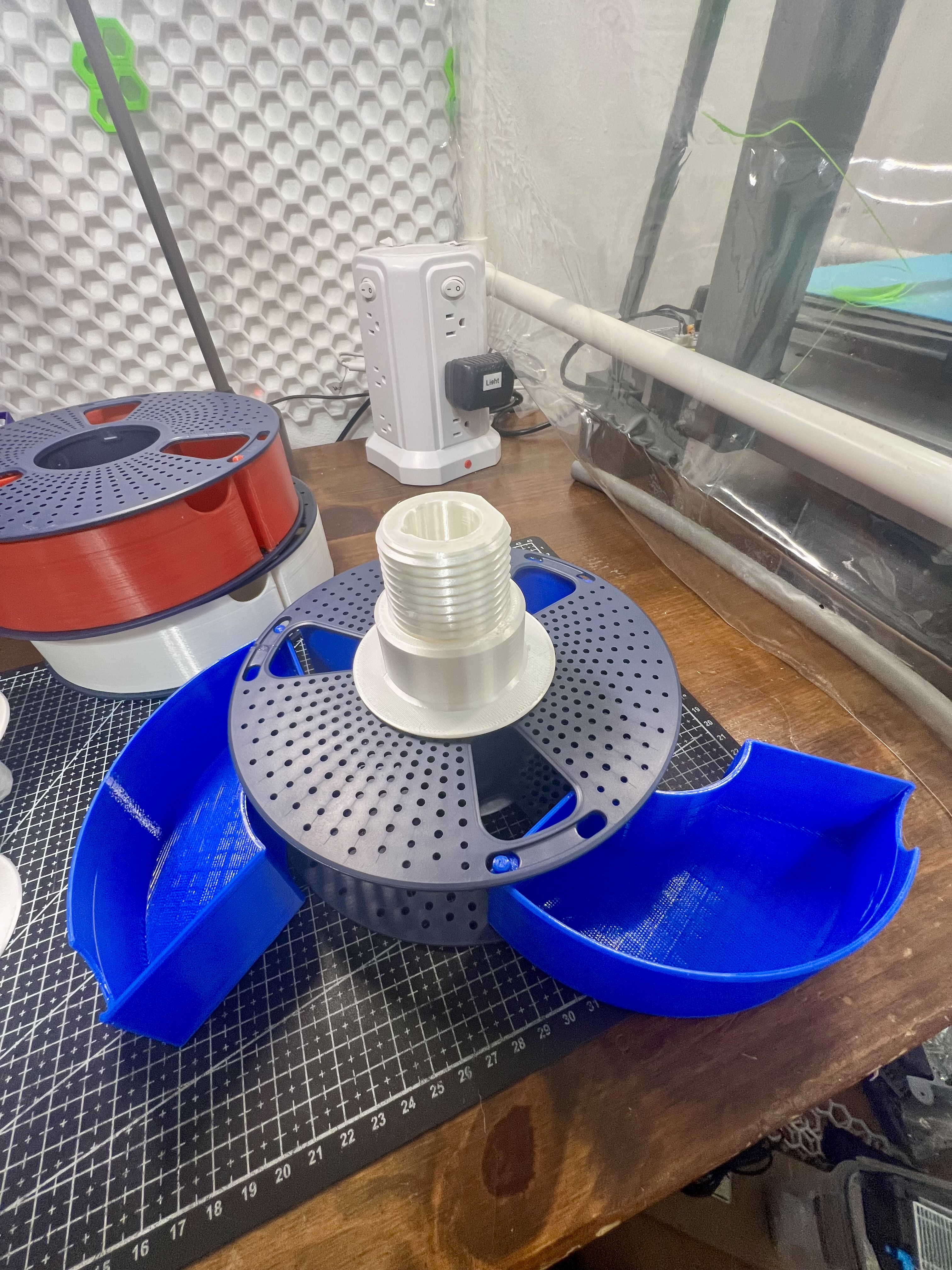

• DRAWERS:

     - Mình upload bản để in nguyên cụm (3 ngăn và 4 ngăn), nhưng phòng trường hợp chỉ cần in 1 ngăn thì mình cũng upload thêm bản in lẻ từng ngăn để dễ in hơn!

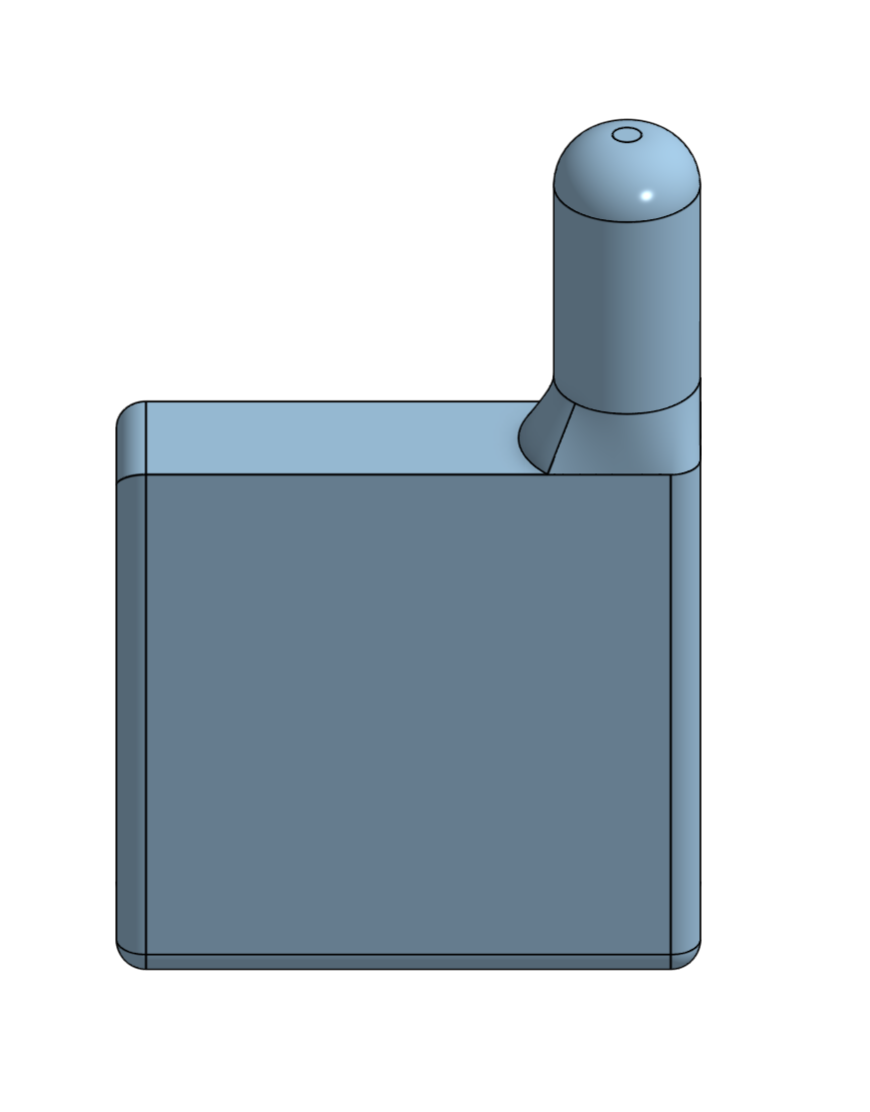

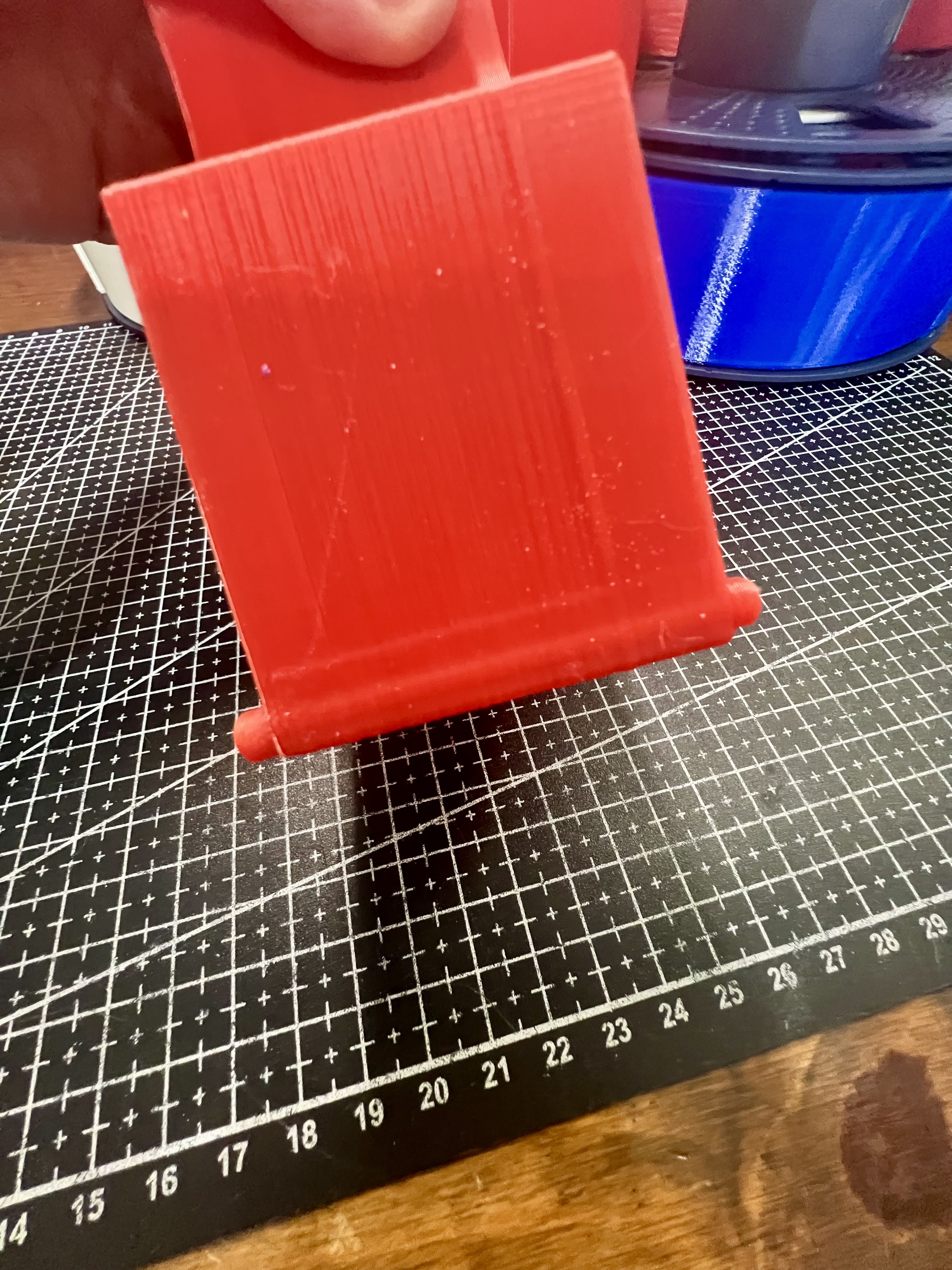

• SMALL PINS UNDERNEATH:

     - Sau khi in xong thì mấy chốt nhỏ này bị tuột ra khá dễ... nên mình nhân đôi chốt nhỏ ở phía trên, in riêng theo chiều ngang rồi dùng keo CA dán xuống phía dưới để nó giữ từ cả phía trên lẫn phía dưới.

• RING & CAP:

    - File gốc có Ring và cả con Screw dài, nhưng khi in ra thì chúng bị dính liền nhau... nên mình tách ra.

    - Bạn sẽ có ring để in cho mỗi chồng Spool!

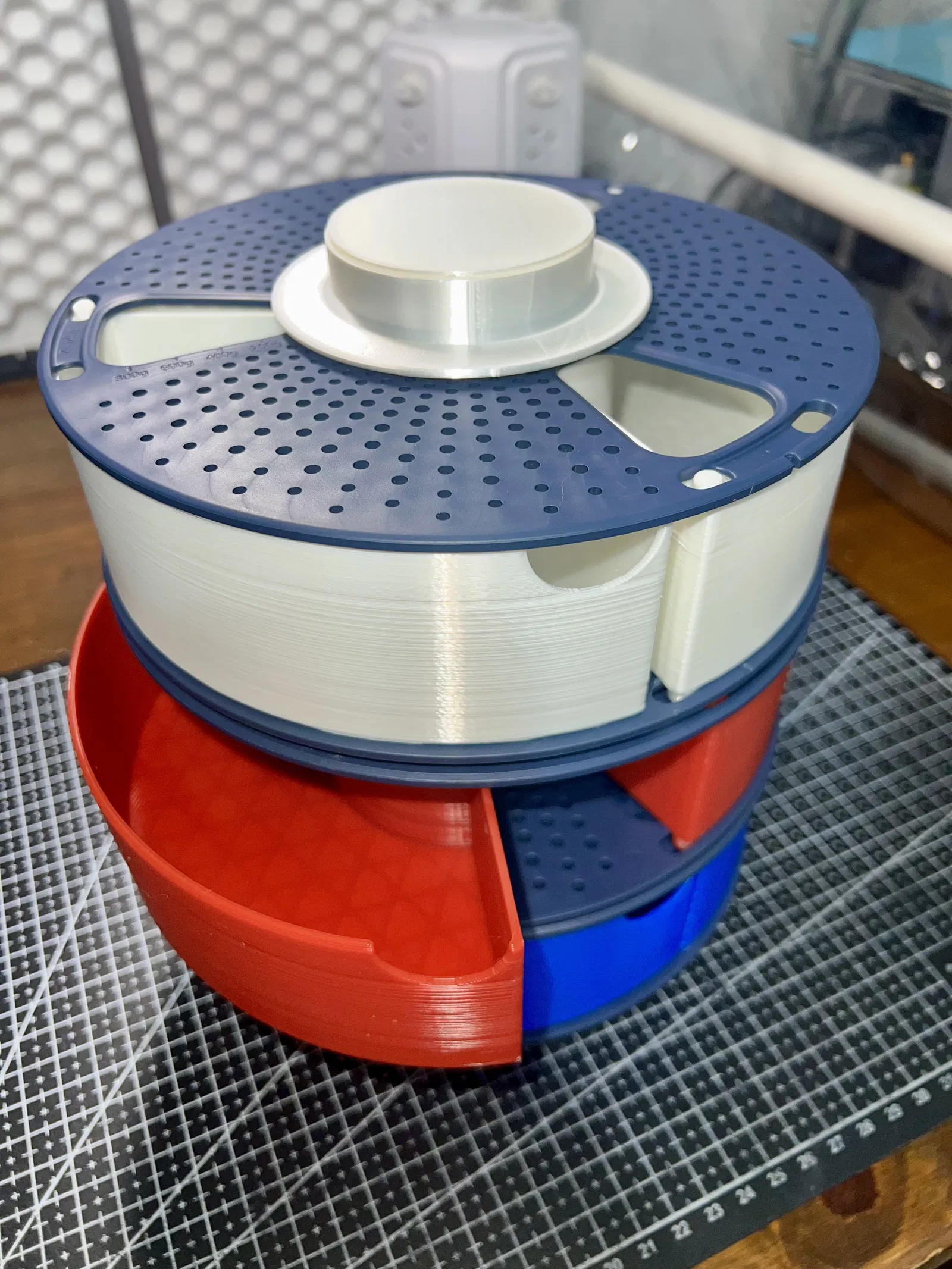

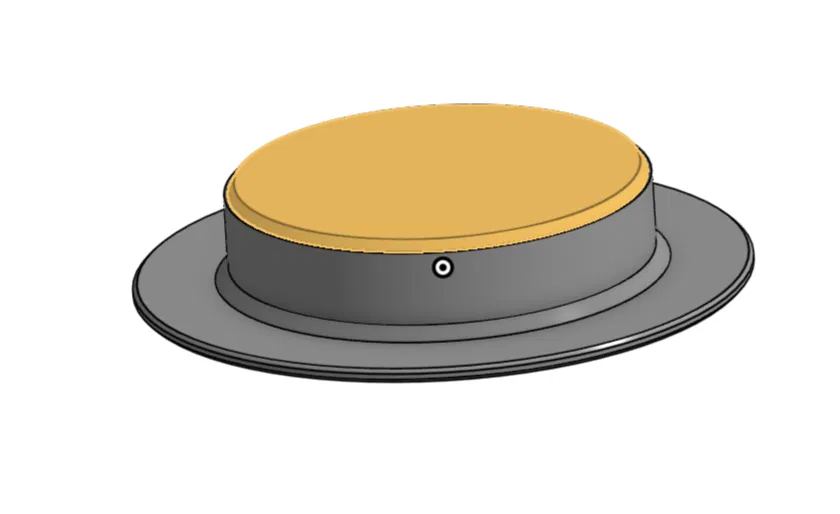

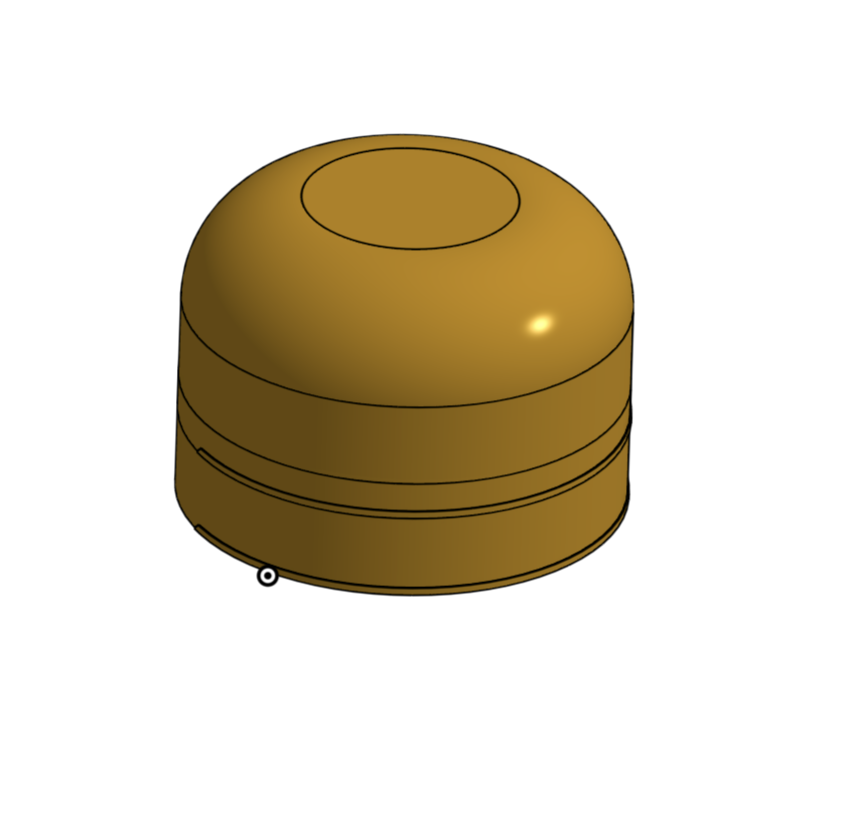

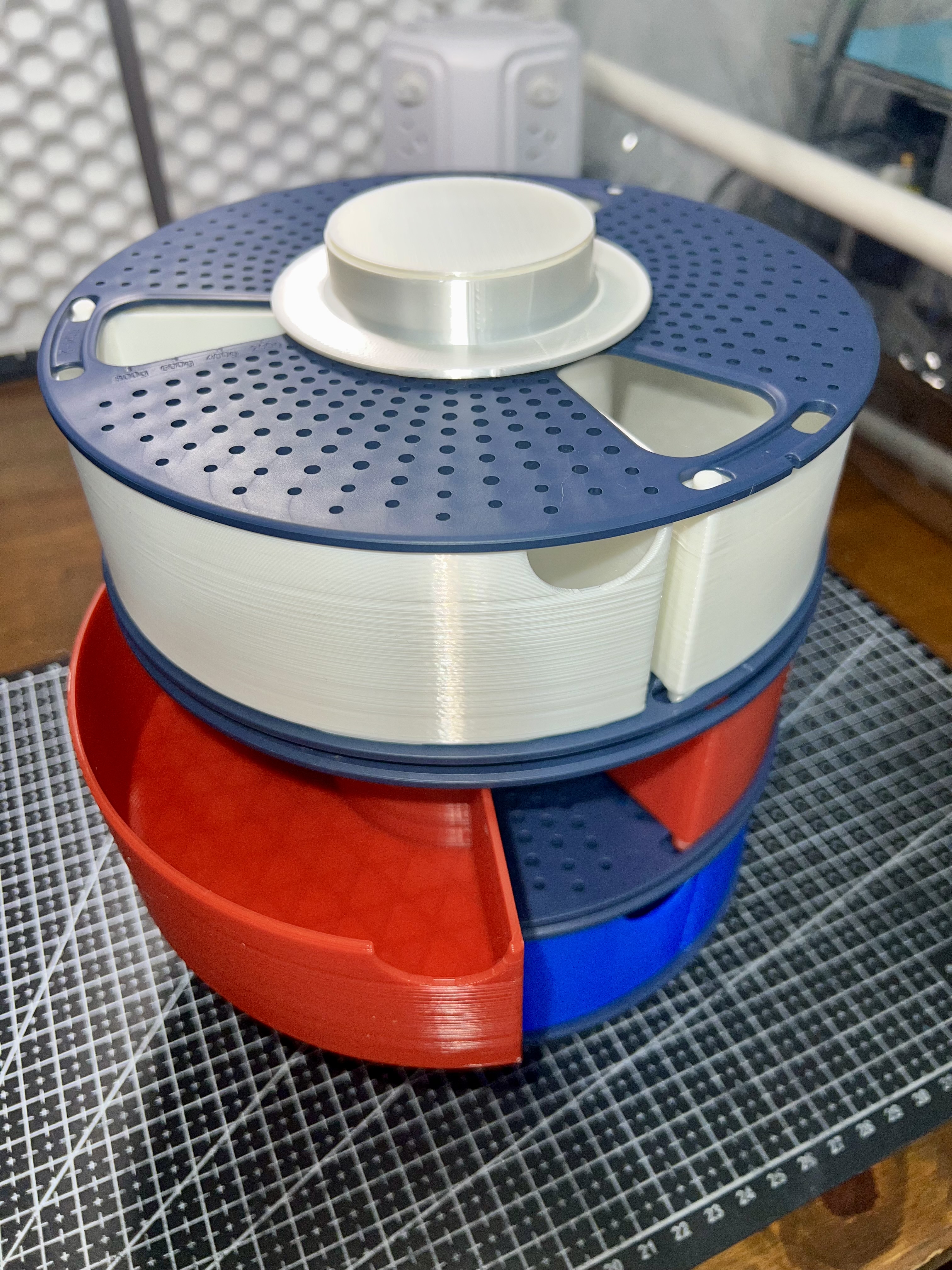

    - Sau đó mình rút ngắn một cái để làm Cap cho đỉnh của chồng spool... Mình upload dạng nguyên khối gồm nửa vòng (Full half ring) và cap nhưng bạn cần dùng supports!! Mình cũng upload thành 2 file để bạn in cap ring rồi in nắp nhỏ, sau đó dán lại bằng keo CA ở phía trên, như vậy không cần support!

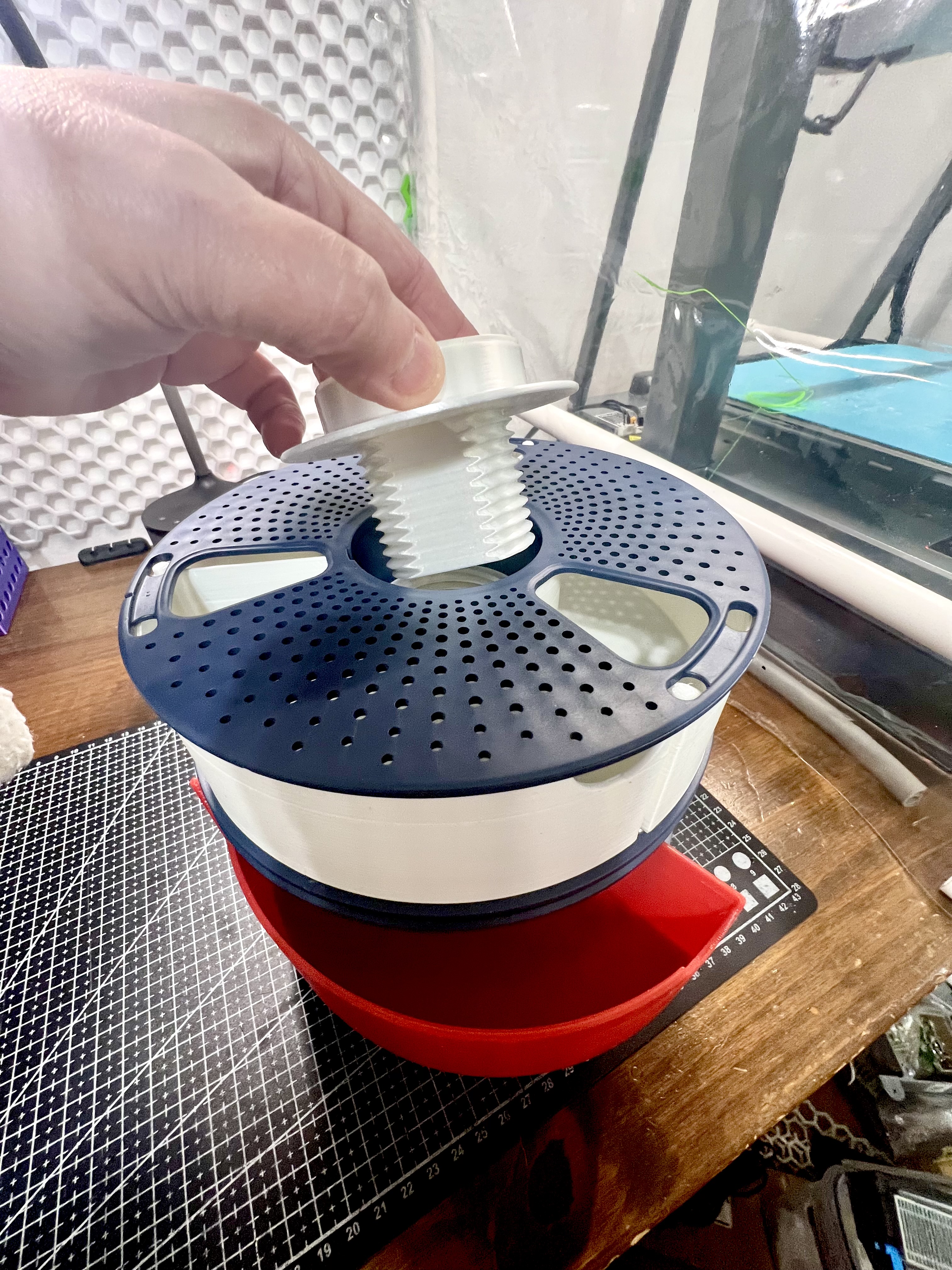

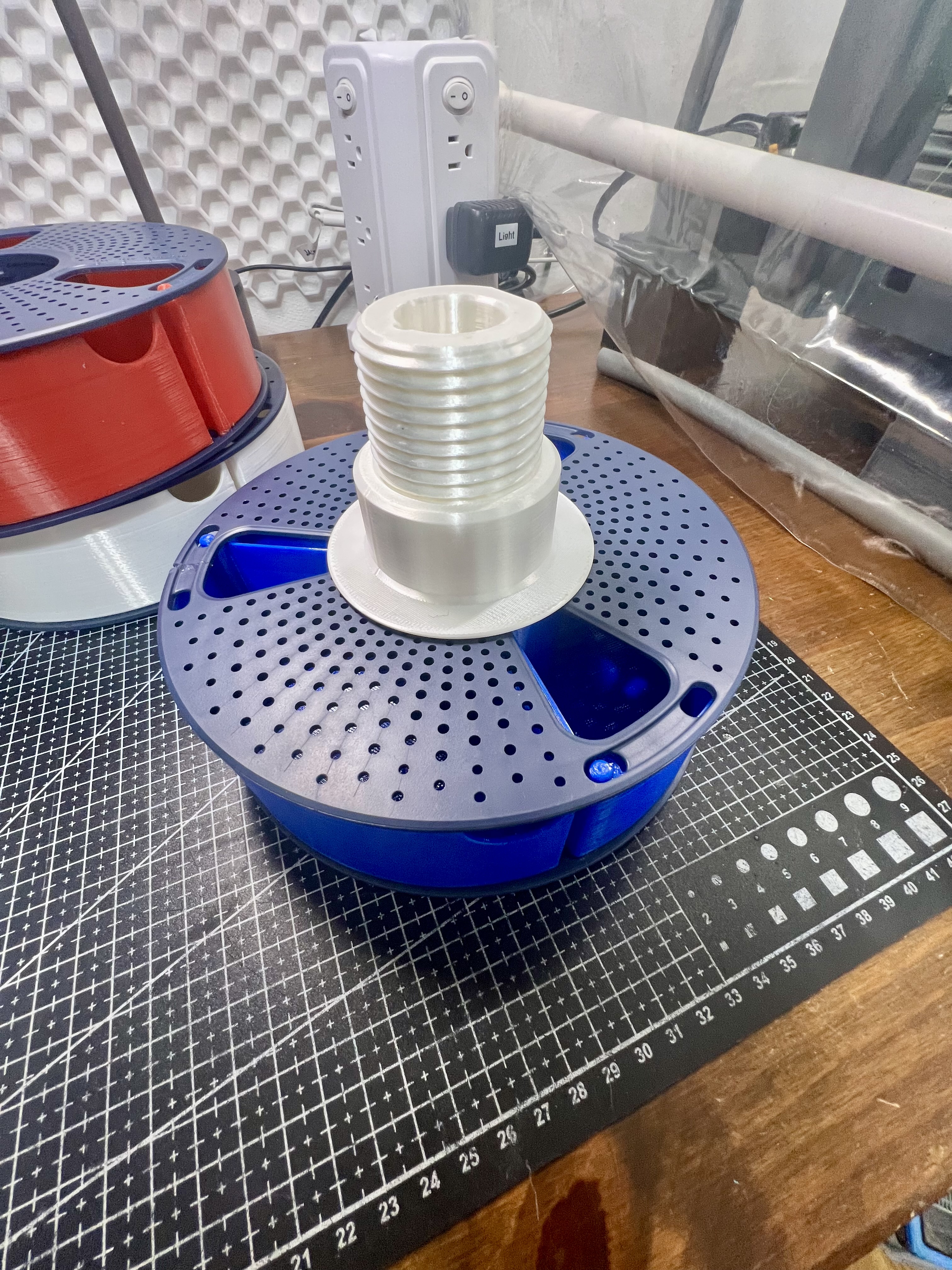

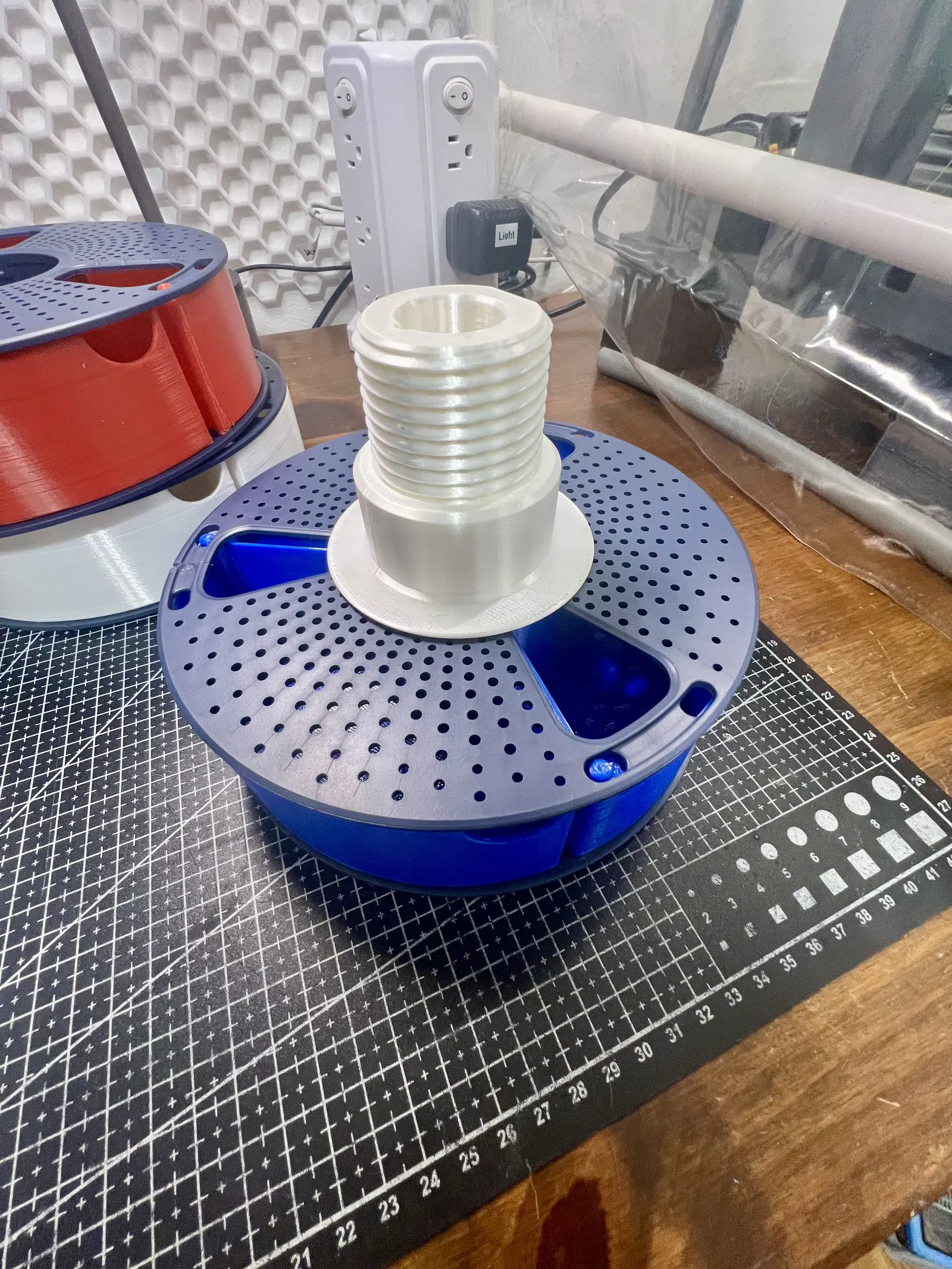

• SCREW:

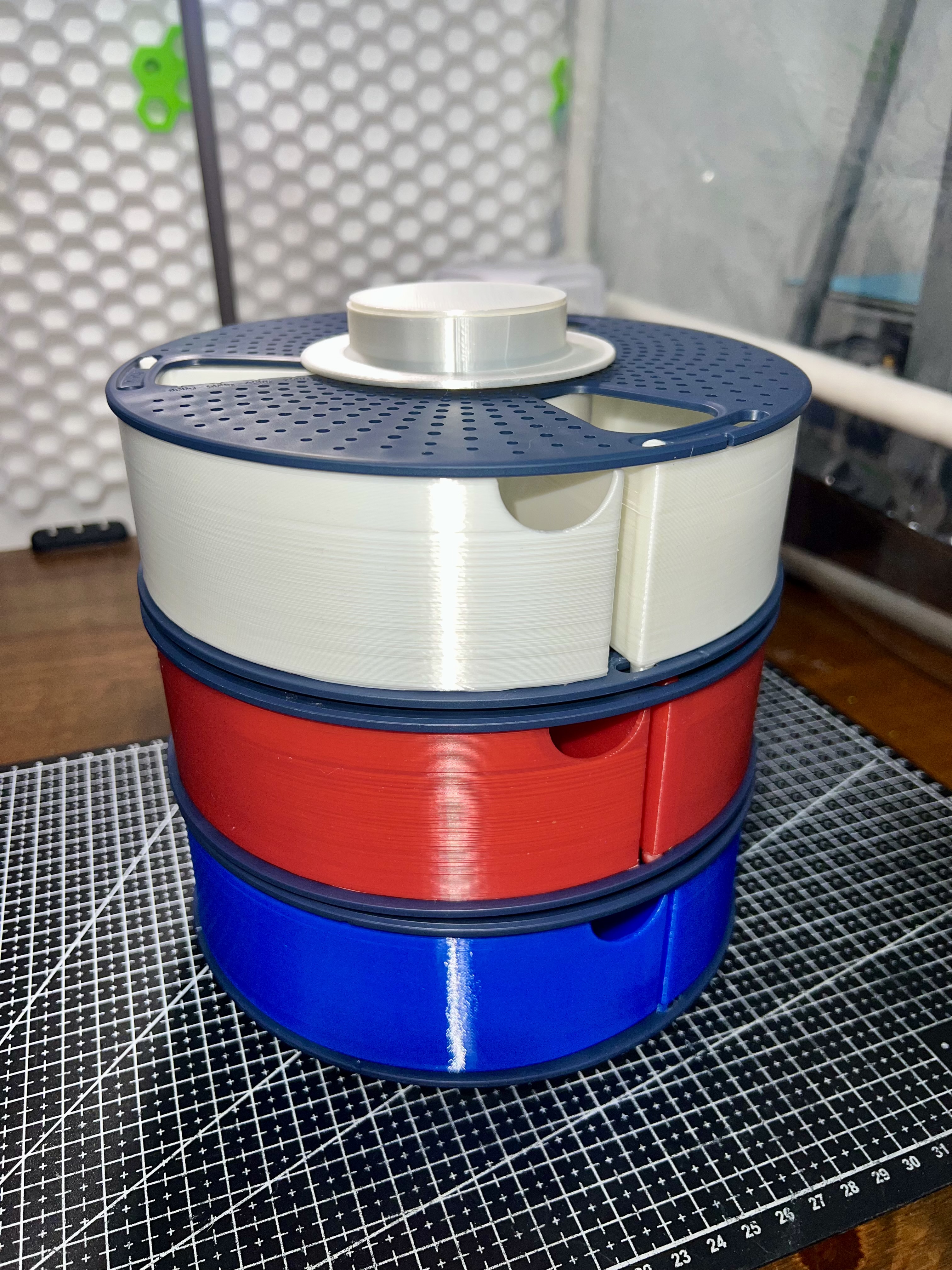

  - Con screw dài (130mm) đi kèm thực tế có thể stack 3 cuộn lên nhau nếu in thêm 2 ring.

  - Rồi mình rút ngắn lại nếu bạn chỉ muốn dùng 1 cuộn (74mm)

  - Cuối cùng mình làm thêm bản dài 48mm và 55mm chỉ để gắn cap lên trên cuộn (hoặc các cuộn) để giữ cho nó chắc và khít hơn
