Ngăn kéo cho cuộn Sunlu 1KG (Sunlu 1KG Spool Drawer)

Có 2 phiên bản ngăn kéo.

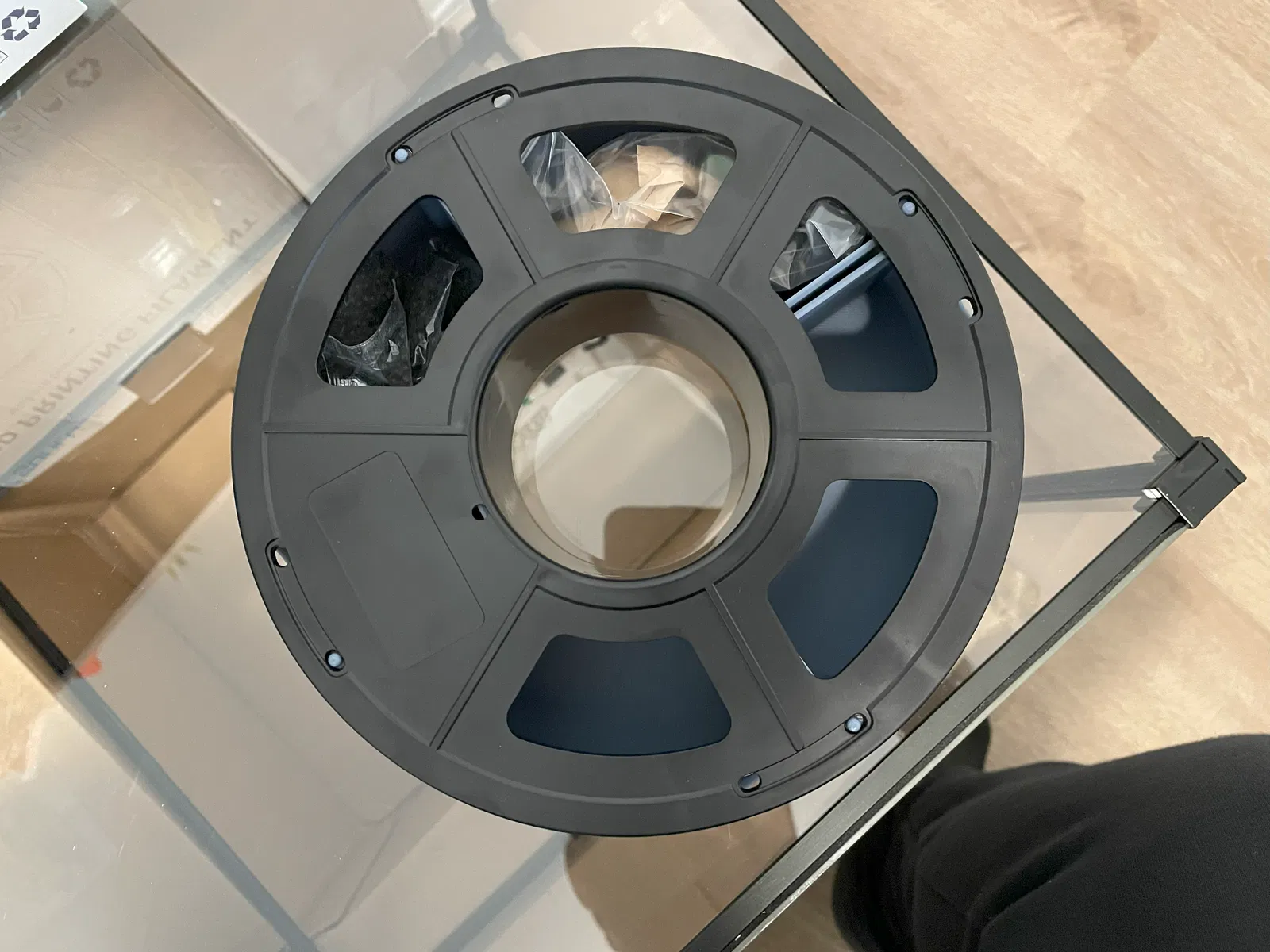

1. v1 - Dành cho cuộn Sunlu đời cũ (nhựa đen, 8 lỗ nhỏ dùng để kẹp giữ đầu filament được tận dụng làm “bản lề” ngăn kéo)
2. v2 - Dành cho cuộn Sunlu đời mới (nhựa xanh, 6 lỗ nhỏ dùng để kẹp giữ đầu filament được tận dụng làm “bản lề” ngăn kéo)

Cứ làm đơn giản thôi, thấy không cần lưu ý gì đặc biệt. Mình in trên X1C

• layer height 0.28mm
• Bambu Lab PLA
• 2 walls
• Adaptive cubic infill 15%

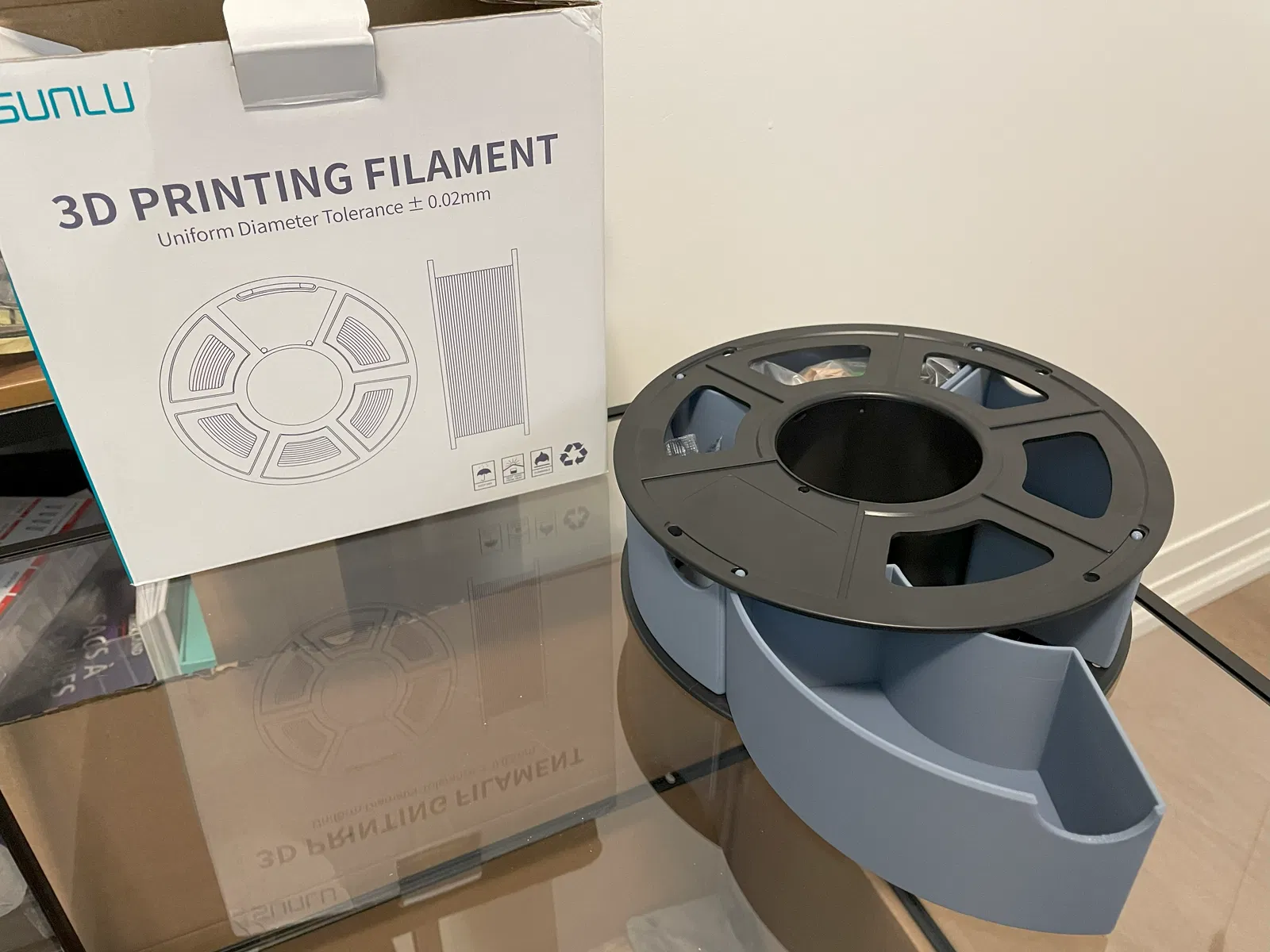

Ngăn sẽ kiểu snap-fit và khá khít trong cuộn, có thể bạn phải hơi bẻ/ép thành cuộn một chút để trượt ngăn vào ra — đây là một điểm chưa hay của thiết kế — nhưng bù lại ngăn sẽ không tự xoay tuột ra / tự mở.

Cập nhật 2025-01-03

Để giảm lượng vật liệu, mình đã giảm số lớp top và bottom. Đồng thời mình đổi sang gyroid infill. Nội dung này đã được cập nhật trong file 3MF đã upload.

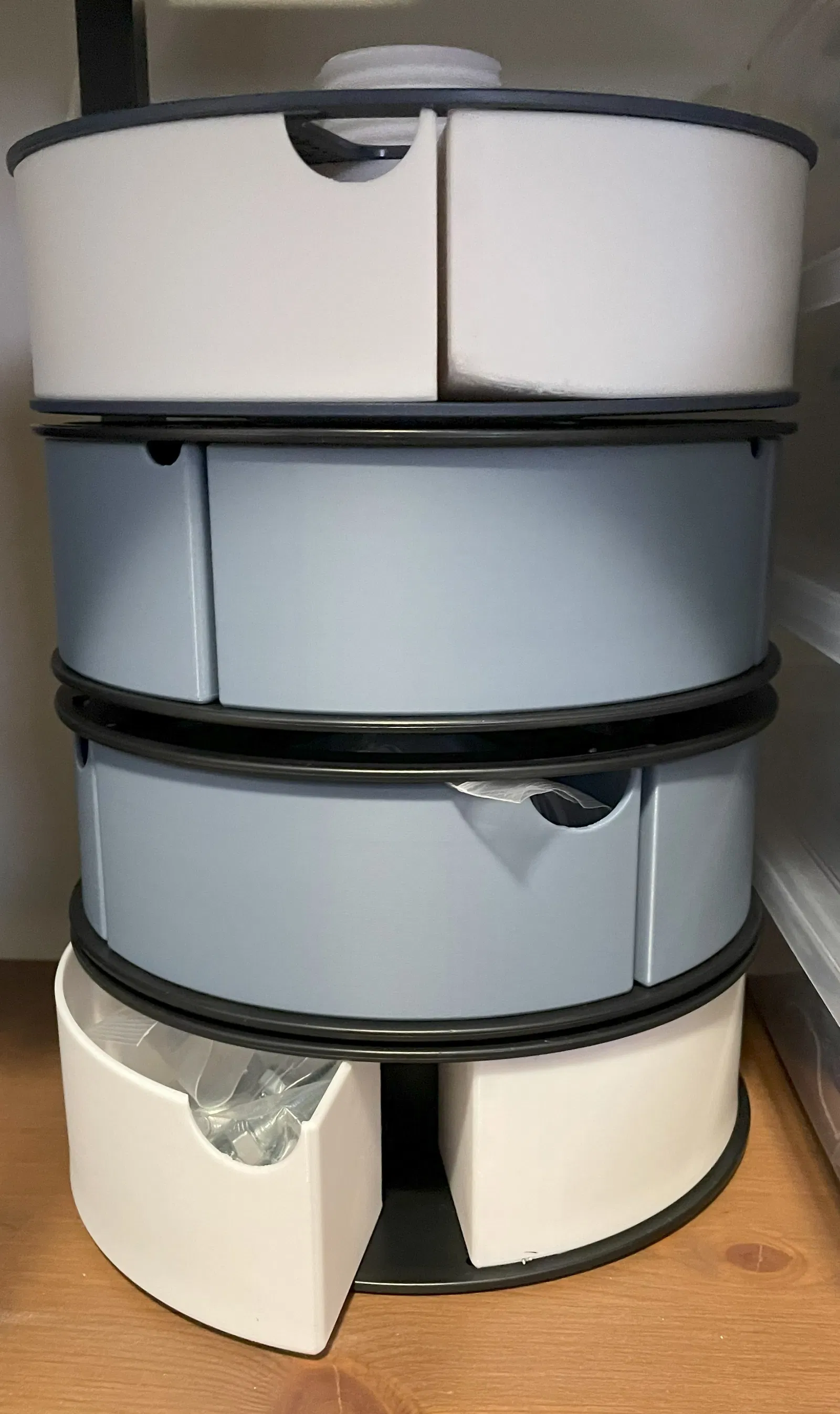

Bổ sung thêm các chi tiết để xếp chồng, giúp các cuộn có thể xếp theo chiều dọc và vẫn xoay tự do.

• Có một base v1 và một base v2, cả hai đều có thể ghép lại bằng thanh ren (threaded rod) đi kèm
• Thanh ren nên được in ở mặt phẳng của nó.
  • File STEP đang để phần ren và base dính liền, hãy tách ra trước khi in
• Thanh ren có lỗ 1 inch để luồn chốt gỗ (wooden dowel) giúp tăng độ ổn định khi chồng cao
• Base xếp chồng được thiết kế hơi lỏng để chừa khoảng hở cho cuộn xoay, nhưng về mặt kỹ thuật khi bạn chồng nhiều cuộn và siết các cuộn lại với nhau (theo phương dọc dọc theo thanh ren), các base có thể tạo ma sát lên cuộn bên dưới làm giảm độ xoay tự do, hoặc thậm chí có thể “kết” các base lại với nhau. Khi xếp chồng nên để ý điểm này để tránh kẹt ngăn kéo.
