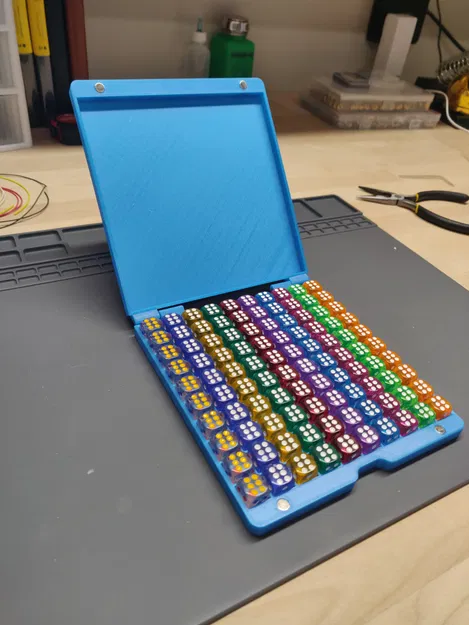

Hộp Đựng Xúc Xắc Tham Số (Parametric Dice Box)

Nhà mình thích chơi game. Có lúc là board game đủ bộ linh kiện, có lúc là mấy trò tự nghĩ ra hoặc tình cờ thấy cần có bài (cards), xúc xắc, hay giấy bút để ghi chép. Vì vậy, tụi mình mua 100 viên xúc xắc rẻ.

Thay vì bỏ xúc xắc vô một cái túi, mình quyết định làm một cái hộp cứng để đựng.

Parts

• Hai nửa, in 3D
• x100 xúc xắc
• x2 thanh rod dài 40mm, đường kính 1mm
• x4 nam châm 6x3mm
• Keo

Printing Parameters

• Mình đề xuất setting 0.15mm Quality. Có vài chi tiết nhỏ sẽ đẹp hơn với profile 0.15mm. Nếu bạn chọn profile thô hơn thì chỉnh các tham số cho phù hợp.
• PLA, ABS hoặc PETG đều được. Mình dùng PLA vì có màu mình thích cho bản in này.
• Không cần supports. Tất cả đều tự đỡ (self supported).

Parameters

Die

Kích thước tối đa của viên xúc xắc.

Division

Độ dày vách ngăn giữa các viên xúc xắc. Bạn có thể chỉnh về 0 để ra hộp không có vách ngăn.

GridWidth

Số viên xúc xắc theo chiều trái sang phải.

GridHeight

Số viên xúc xắc theo chiều trước ra sau.

WallThickness

Thông số này quyết định độ dày tối thiểu của thành, đáy và nắp. Nó cũng đảm bảo phần bản lề đủ “thịt”.

MagnetHeight

Chiều cao nam châm. Mặc định 3mm. Không được lớn hơn ½ giá trị biến Die.

MagnetDiameter

Mặc định 6mm. Mình khuyên là nếu nhỏ hơn nữa có thể sẽ gặp vấn đề trong việc giữ nắp đóng chặt.

HingePinDiameter

Mình dùng rod 1mm và đây là mặc định. Bạn có thể dùng một đoạn printer filament, khi đó nên đặt là 1.75mm.

HingePinClearance

Mình đặt 0.4mm. Với đơn vị đang hiển thị thì hơi dư. Mình đề xuất thử 0.2mm. Tham số này để có độ rơ vừa đủ cho bản lề hoạt động. Nếu đặt về 0, chốt bản lề sẽ bị kẹp chặt ở cả hai phía và bản lề sẽ không xoay.

BoxWidth

Đây là giá trị được tính toán. Không nên thay đổi.

Assembly

1. Ép (press fit) nam châm vào các lỗ. Nhớ canh đúng cực để các cặp nam châm hút nhau. Thường sẽ không cần keo.
2. Đẩy chốt bản lề xuyên qua hai phần nhựa, chừa phần giữa của bản lề trống.
3. Chấm một ít keo 502 (super glue) hoặc tương tự, chỉ dán MỘT đầu của rod vào bản lề nhựa. Mình gợi ý dán ở mép ngoài.
4. Lặp lại bước #2 và #3 cho bên còn lại.

Notes/Commentary

Mình có kèm file Fusion360 trong repo này cho bạn nào muốn chỉnh tham số (parametric) cho đúng loại xúc xắc của mình.
