Ống gió 360° & ngàm Cartographer Probe cho mod Creality K1 HDM Linear Rail

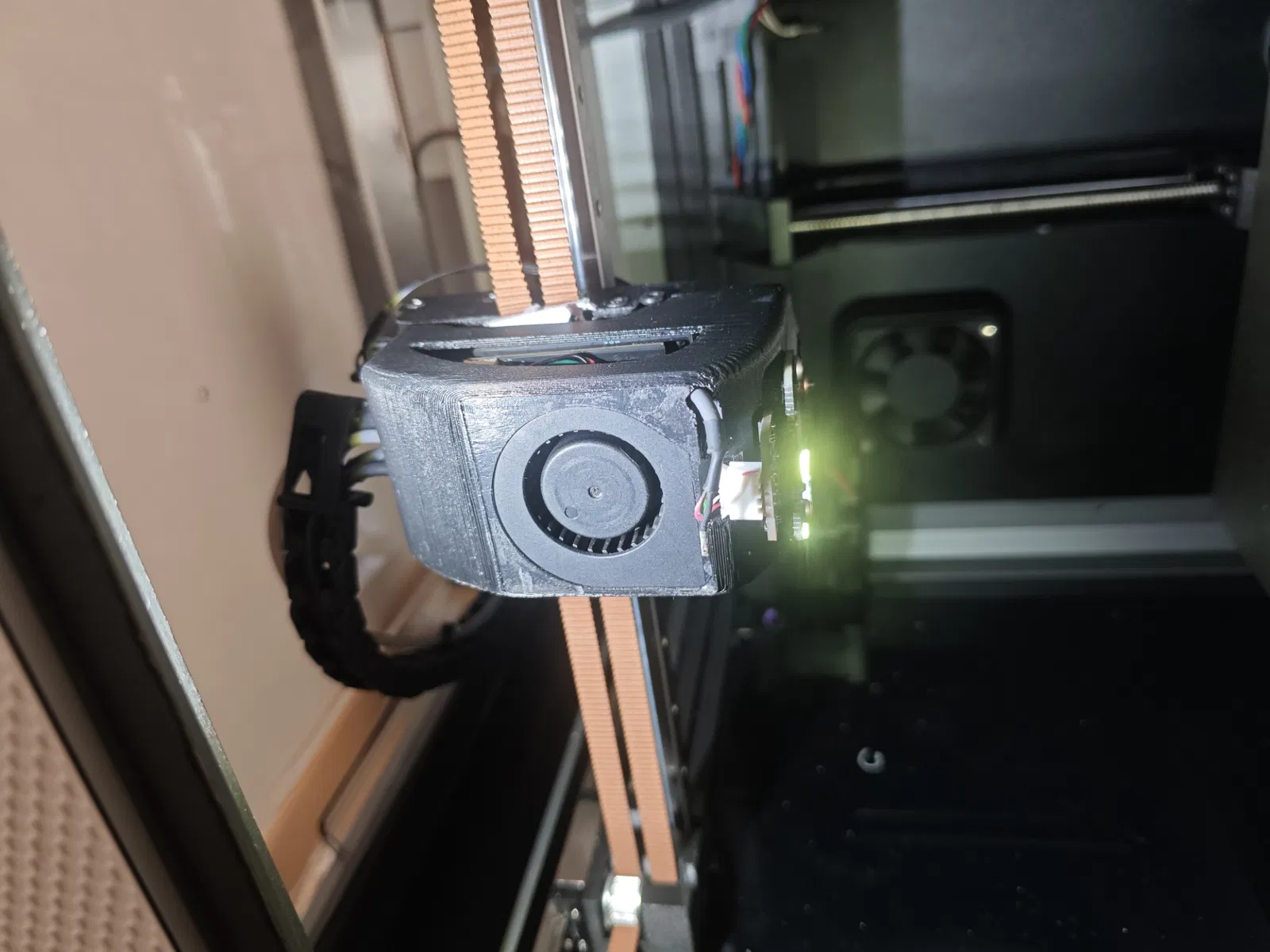

Đây là nắp toolhead cho bản HDM-K1 Full Linear Rail Conversion (235x235), giúp cải thiện hiệu suất làm mát bằng thiết kế ống gió 360 độ và điều hướng luồng khí có chủ đích hơn. Ngoài ra còn có tuỳ chọn gắn đầu dò Cartographer v3 tiêu chuẩn để bed meshing.

Khi in, nên đặt hướng sao cho mặt hút gió của quạt nằm trên buildplate. Bản có ngàm carto bắt buộc phải in kèm supports (nên set thủ công để support không tự sinh bên trong ống gió, vì sẽ không lấy ra được). Bản không có ngàm cũng khuyến nghị dùng supports. Phải in bằng ABS hoặc tốt hơn (ngay cả ABS-CF cũng bị biến dạng sau một thời gian).

Instructions:

Dùng 2x heatset M3x5 (đường kính) x4 (chiều dài) cho ngàm carto.

Luồn dây USB qua lỗ và rãnh (tháo đầu nối PH2.0 trước)

Lắp Cartographer bằng 2x M3x6mm BHCS rồi cắm vào

Để lắp nắp, luồn hotend qua lỗ làm mát trước, rồi mới đẩy nắp lên để kẹp (clip) vào carriage và các ngàm/notch.

Known problems:

Va chạm với motor mounts ở các góc

Gió thoát ra bên phải (nhưng có vẻ không ảnh hưởng hiệu năng làm mát)

Dây làm bạn không thể tách nắp khỏi carriage hoàn toàn
