Chốt gài Over-Center Toggle Latch

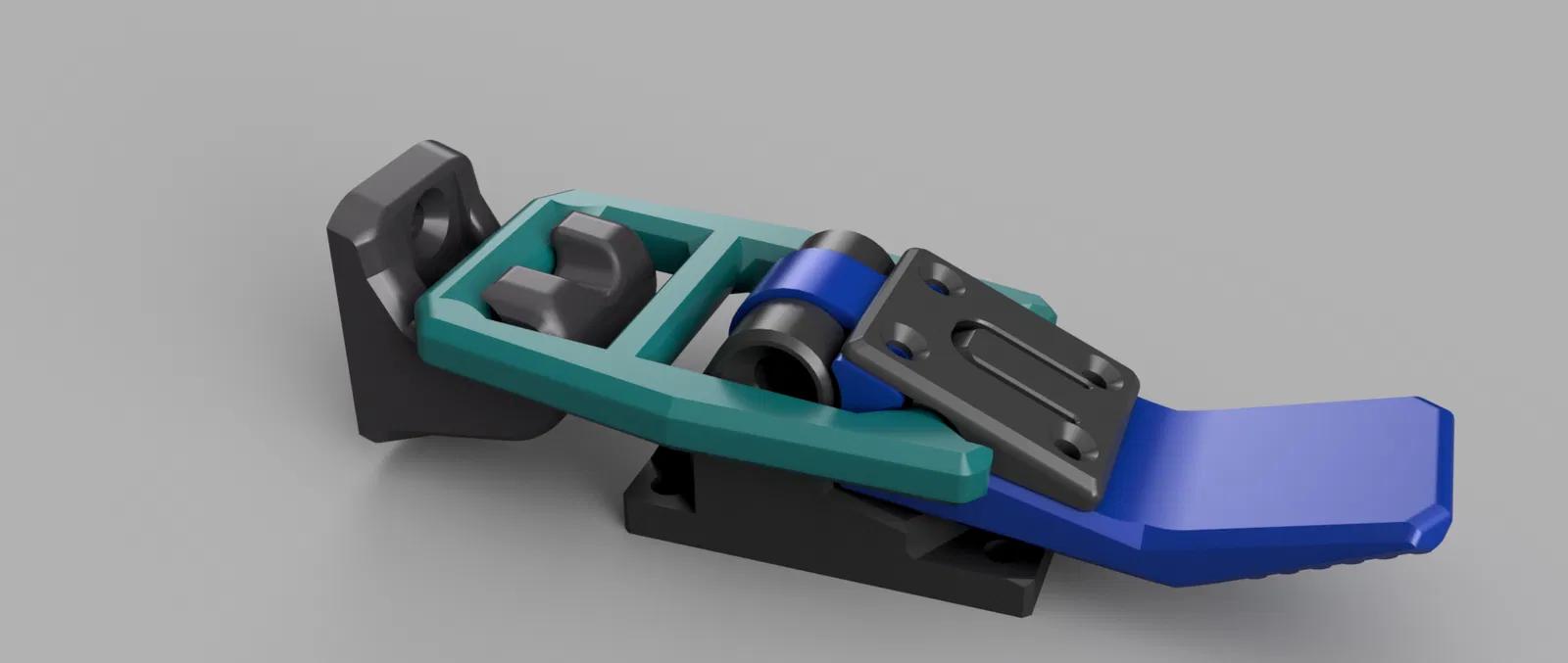

Over-Center Toggle Latch là một chốt gài giữ cửa đóng, bản hook 90° (có thể sẽ có bản 180° sau). Hướng dẫn lắp để loop vượt qua pivot cho cơ chế over-center búng khóa, kèm danh sách ốc/nut và gợi ý scale 120%.
Mô tả
Thiết kế để giữ cửa đóng nên cái hook được đặt góc 90 độ. Mình có thể sẽ up thêm bản 180 độ sau, cho kiểu như nắp cốp cần hook và latch song song. Hook cũng chỉ có 2 con ốc, do bị giới hạn bởi nhu cầu dùng thực tế của mình. Nếu bạn quan tâm cấu hình khác thì nhắn mình biết.

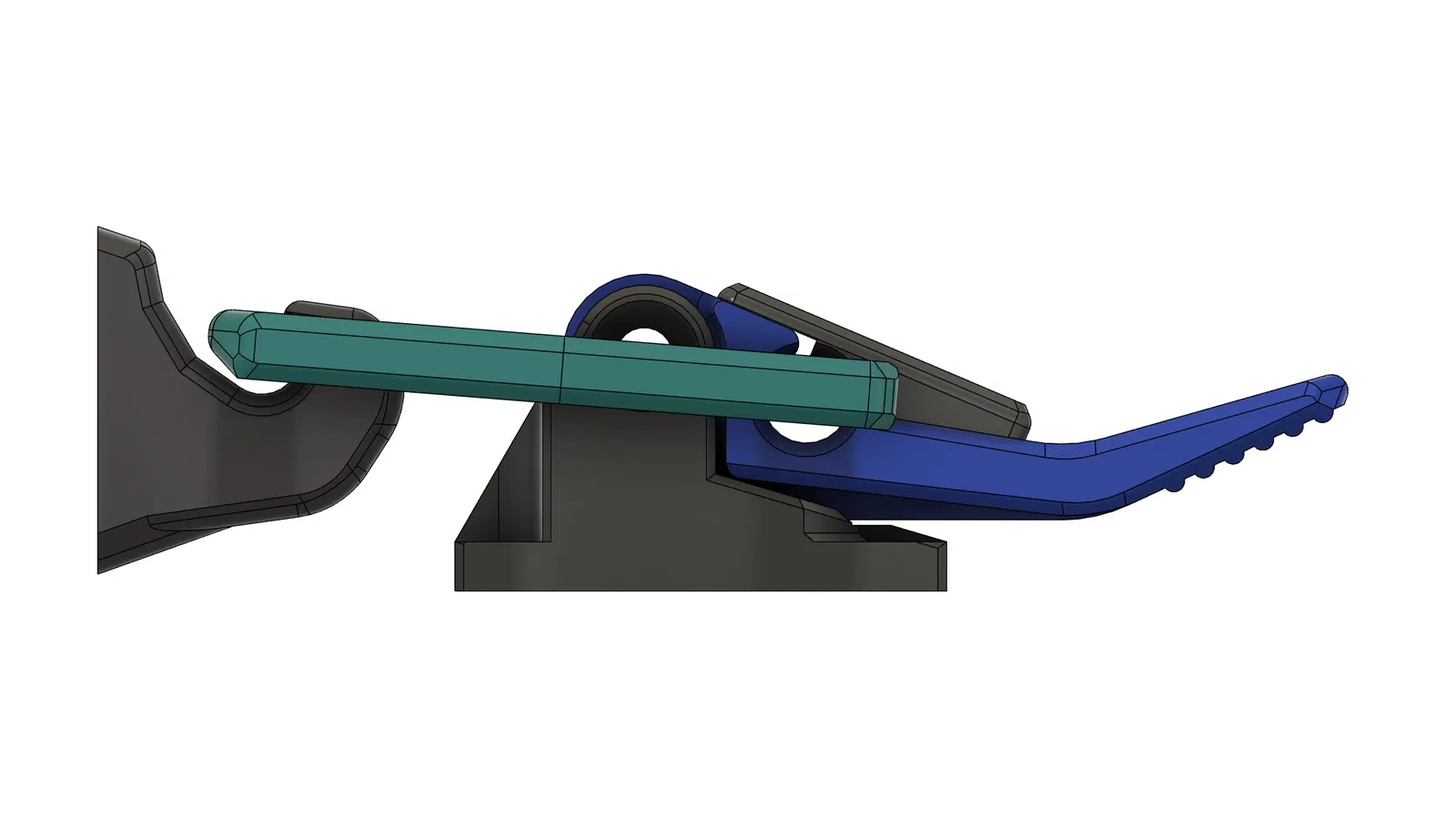

Nhớ gắn hook thấp đủ để phần "loop" đi qua trục pivot ở giữa, không thì nó sẽ không búng đóng lại (phải qua tâm thì cơ chế over-center mới hoạt động.)
hardware:
1 m5x25 countersink
1 m5 hex nut
4 m3x8 countersink
7 screws/countersink bolts để bắt cố định
Model hiện tại dùng m5x25 countersink ở trục pivot chính. Mình ép con nut xuống cho phẳng bằng mỏ hàn để nó nằm yên và để loop không bị vướng vào. Cách này cũng thành dạng lock-nut tiện lợi nhờ nhựa chảy tràn vào lỗ...
UPDATES:
Hook v0.41 sửa phần chamfer hơi kỳ ở đầu mút
NOTES:
Phóng to lên 120% cũng chạy ngon. Chỉ cần dùng m6x30 làm pivot, và dùng ốc m4 để siết cố định phần handle brace.
