Kệ lưu trữ dưới kệ (semi parametric) 100×200×240mm dạng modular

Mình bị bực vì có quá nhiều ngăn kéo để cất bộ sưu tập ốc vít và đồ điện tử, vừa chiếm nhiều chỗ mà cũng chẳng nhớ nổi trong đó đang có gì. Mình muốn kiểu lưu trữ to hơn, dẹt hơn và sắp xếp chúng ở bên dưới kệ chứa đồ của mình.

• Rộng 200mm

• Cao 100mm

• Sâu 240mm

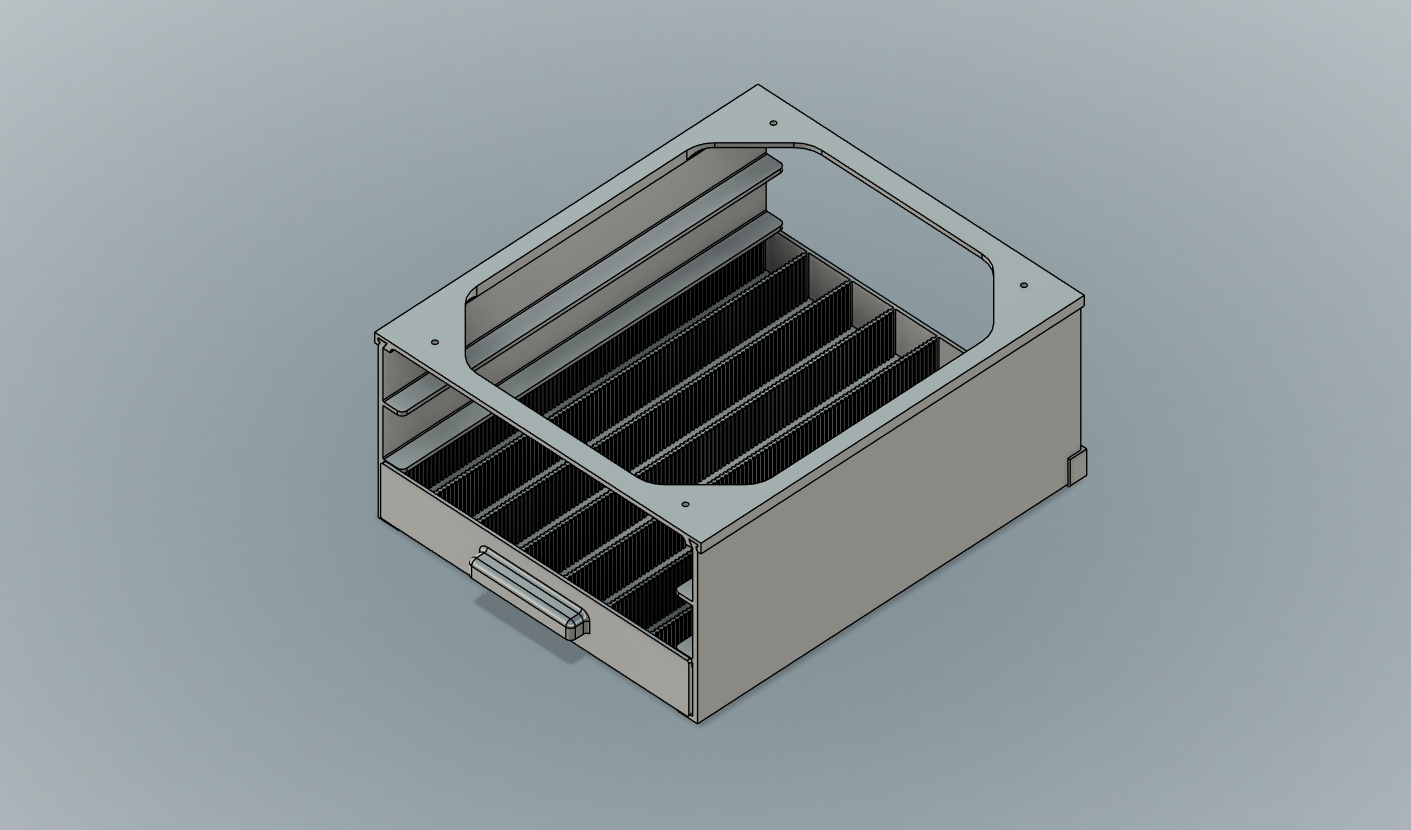

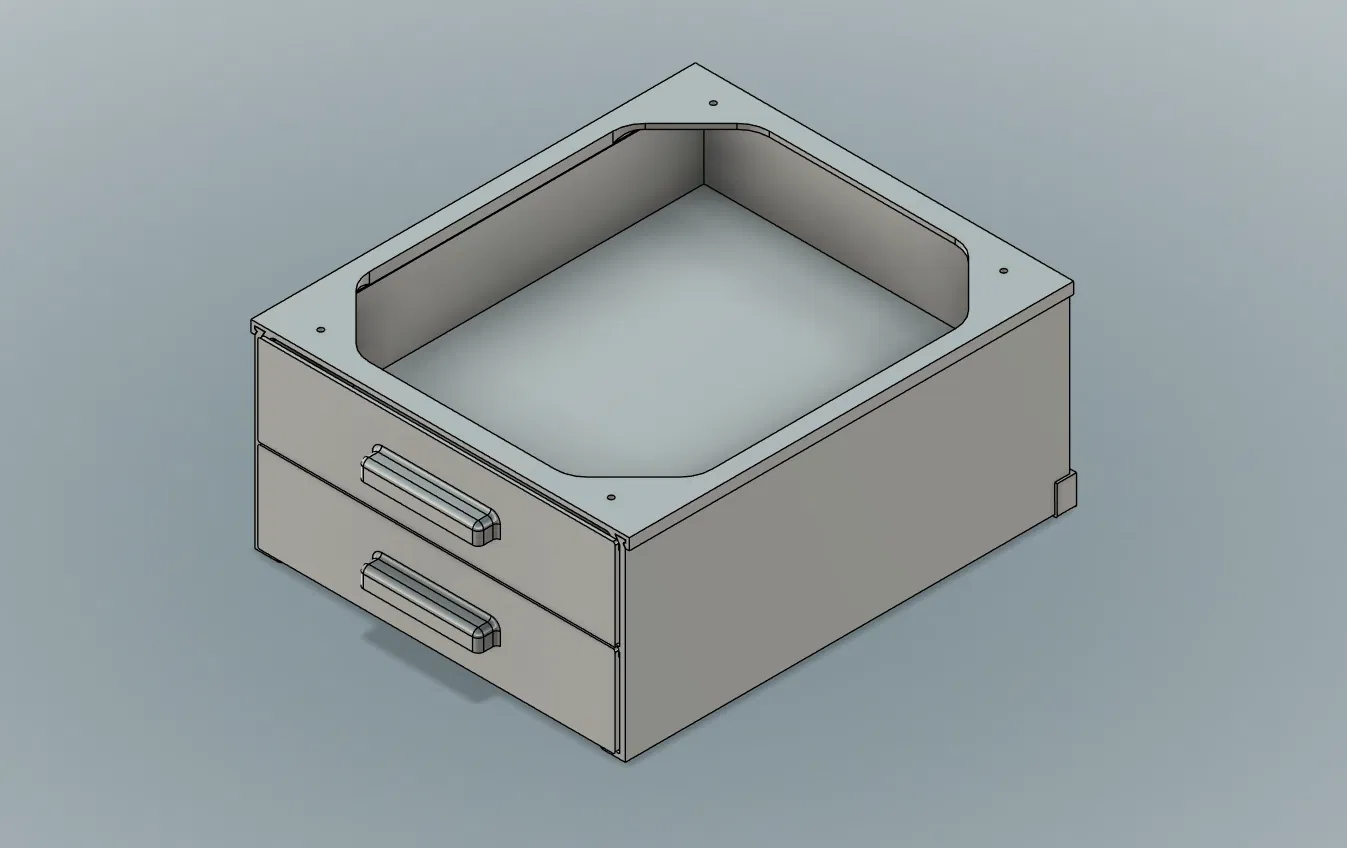

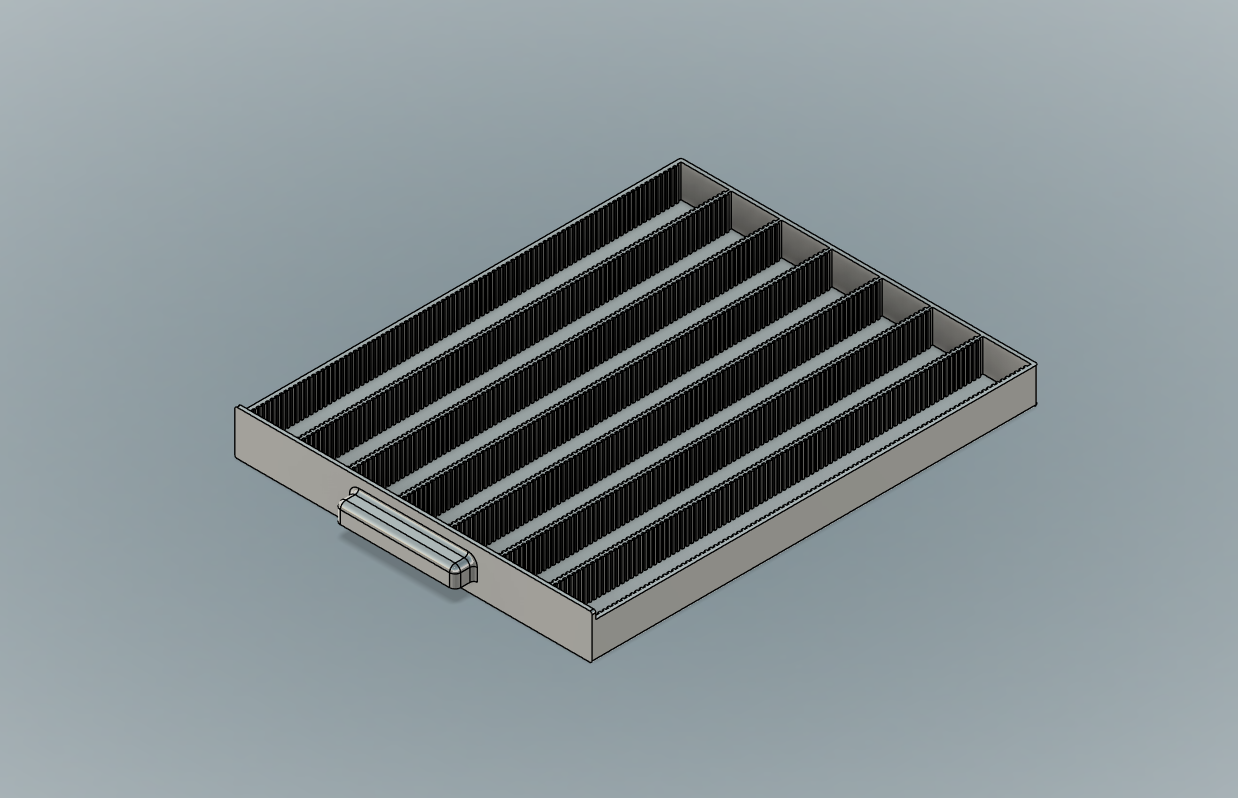

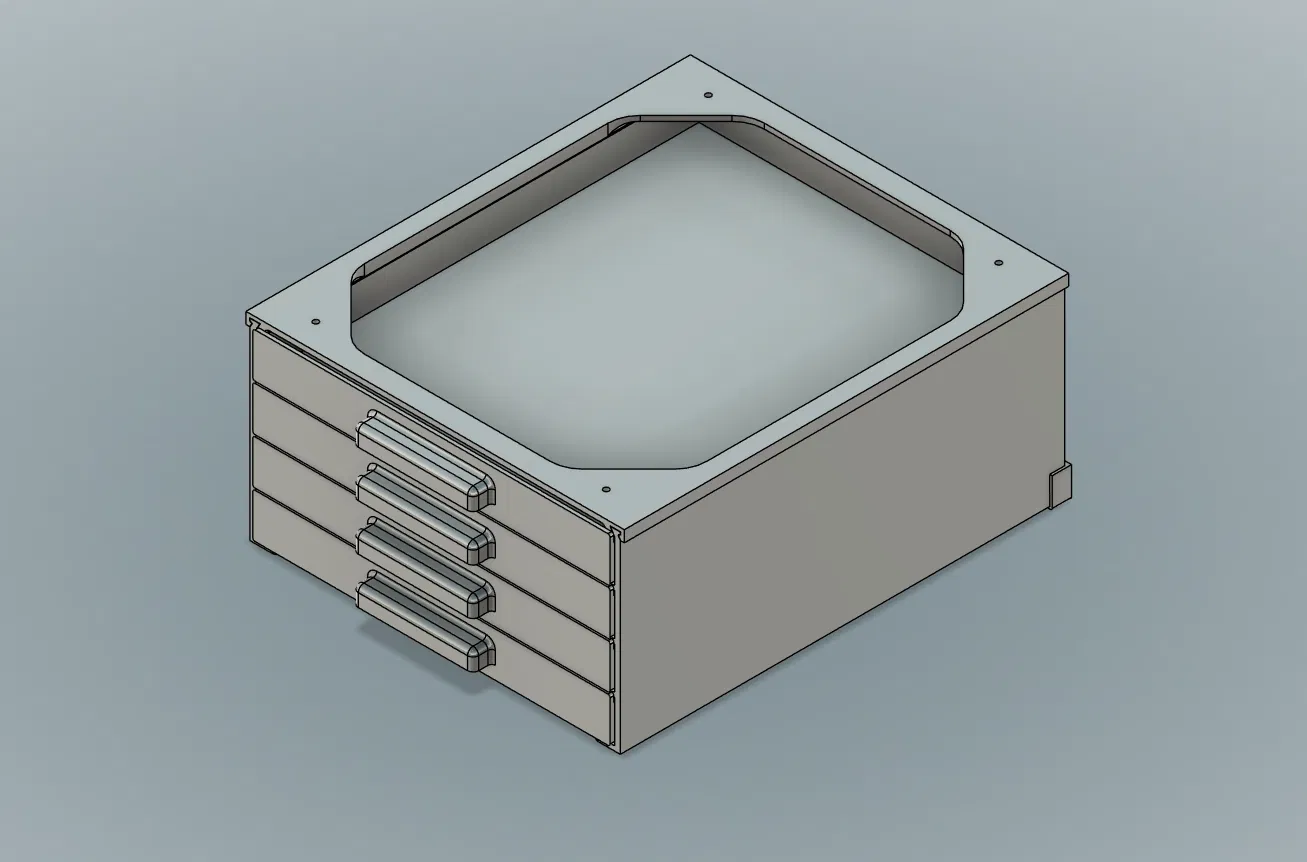

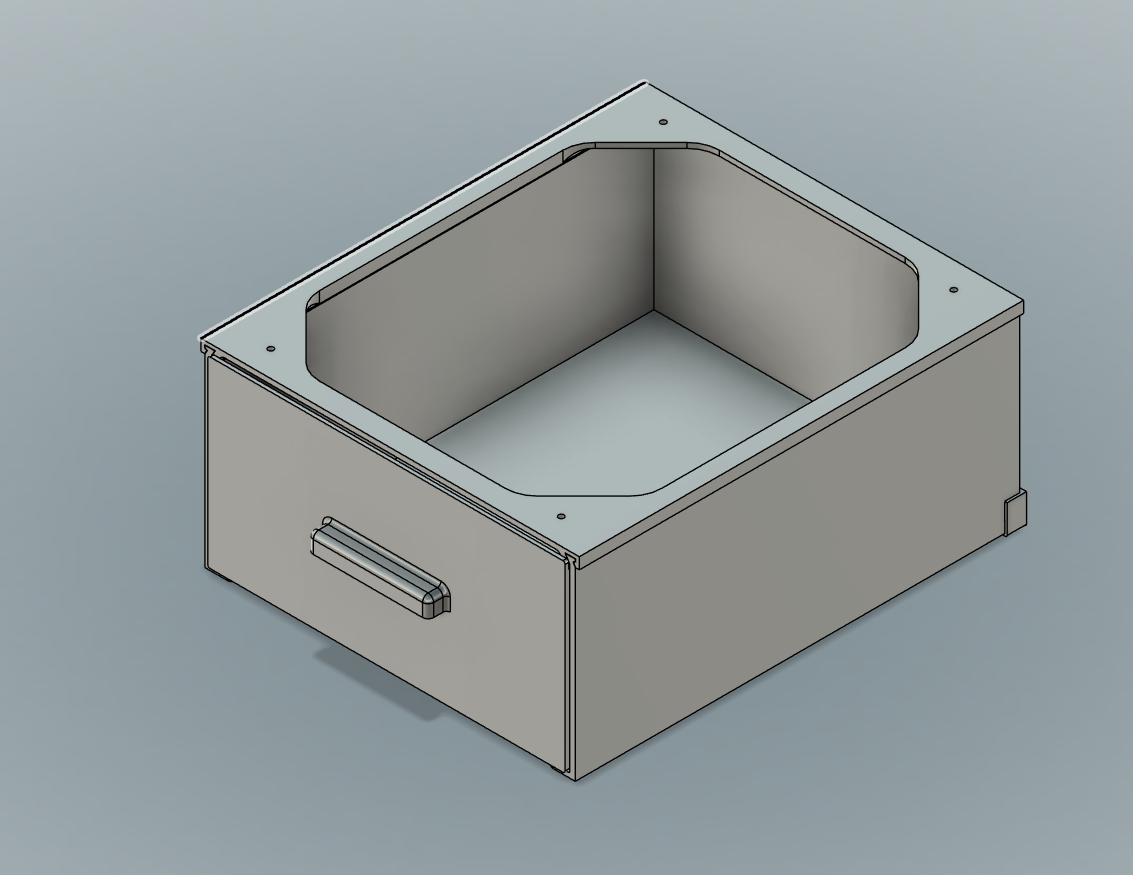

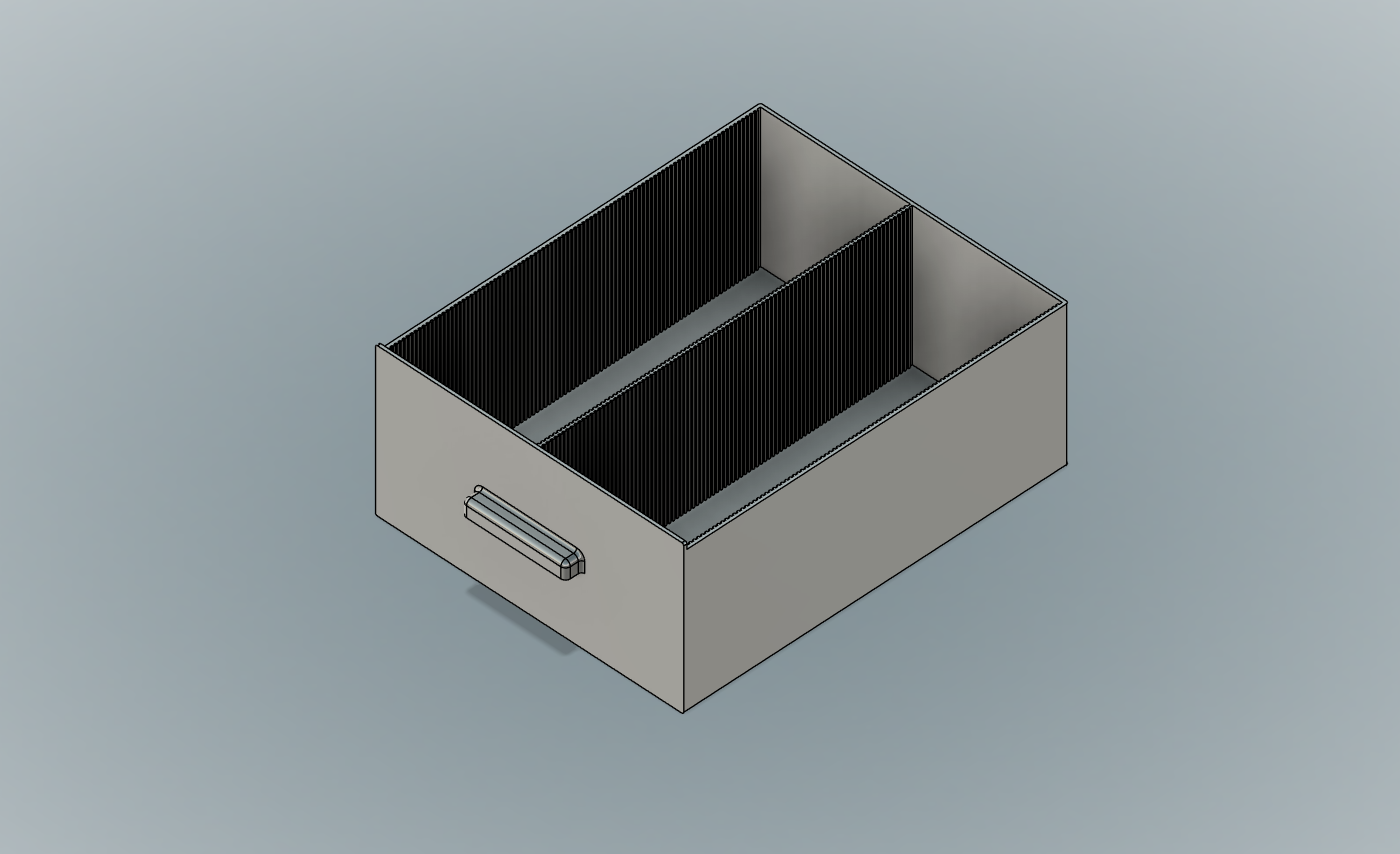

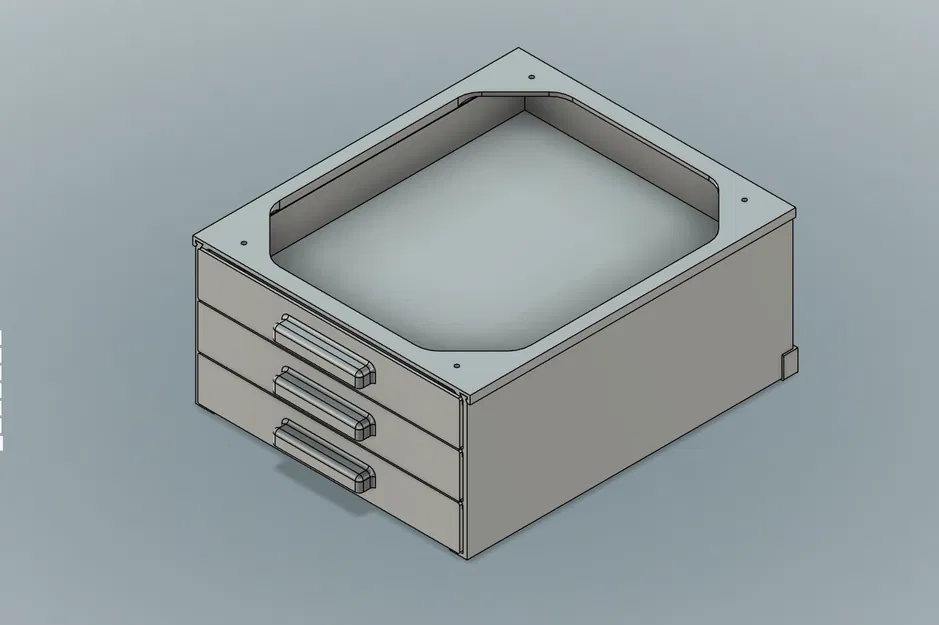

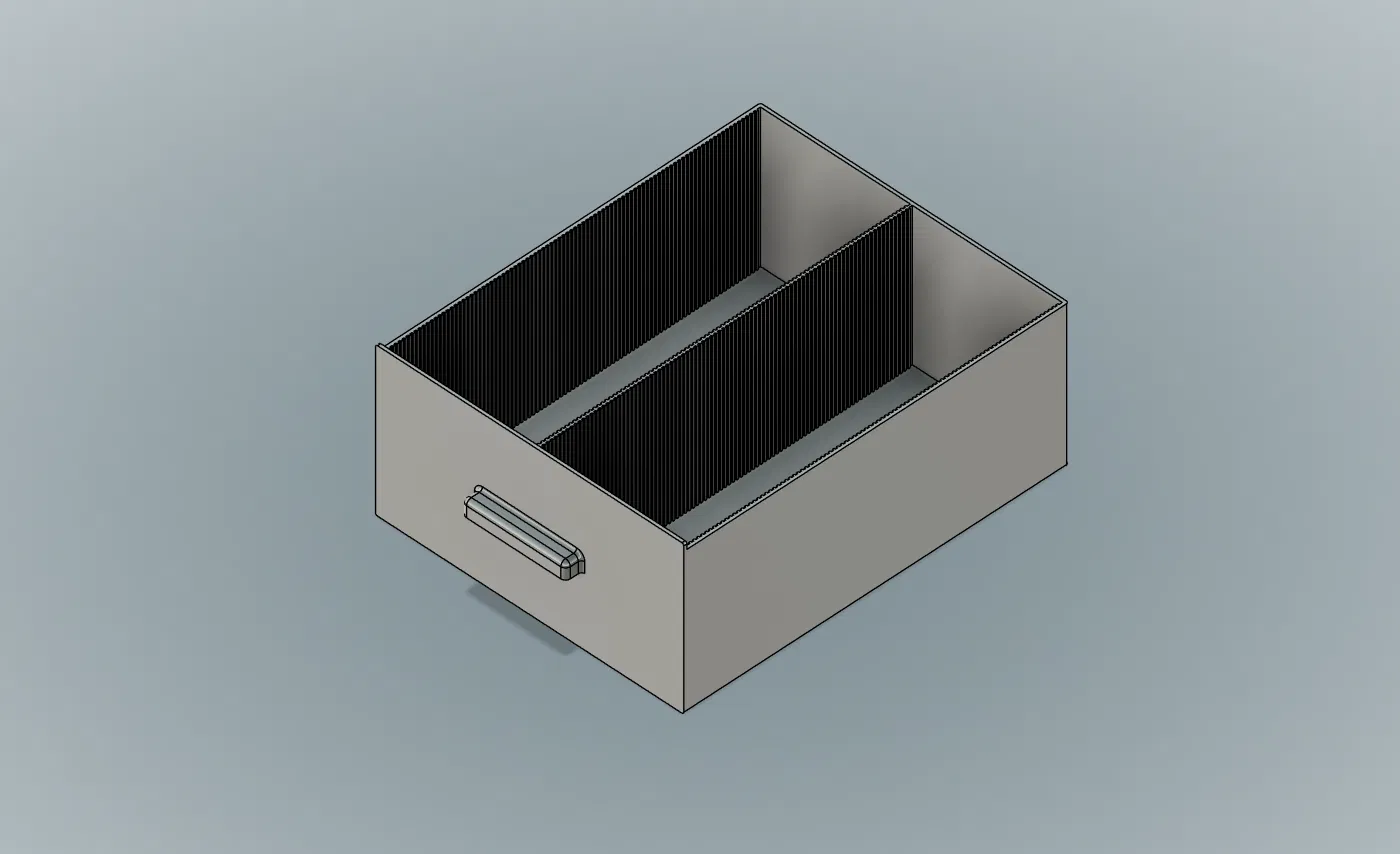

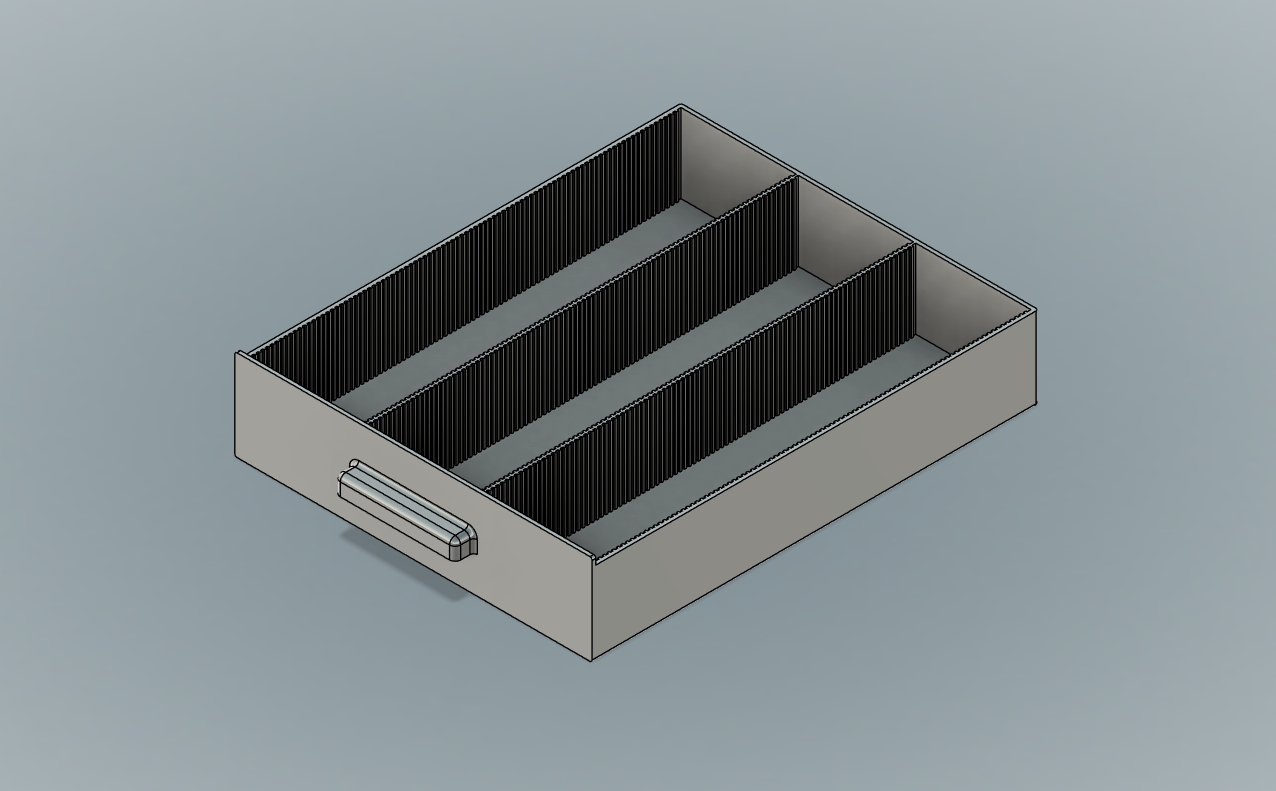

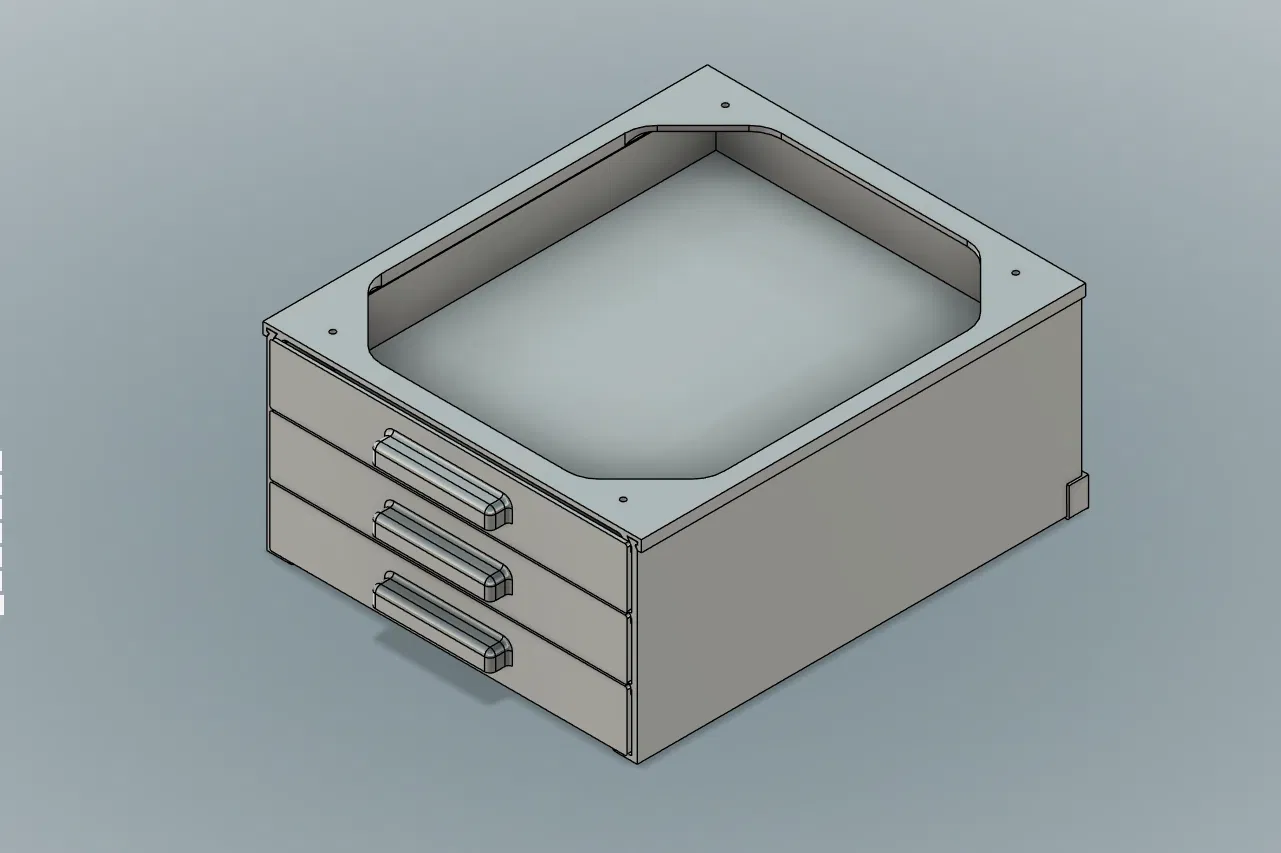

Mình bắt đầu từ các kích thước ở trên và làm các cụm 1, 2, 3 và 4 ngăn kéo theo hướng thiết kế parametric trong Fusion 360. Bản hobby không hỗ trợ feature options và thiết kế ngăn kéo parametric không thể triển khai được, nên tiêu đề mới là semi parametric. Bạn cần chỉnh các vách ngăn (drawer partitions) trong timeline để tạo ra các biến thể.

Mình muốn có sự linh hoạt để điều chỉnh không gian một cách linh động khi lượng linh kiện/đồ tồn thay đổi theo thời gian.

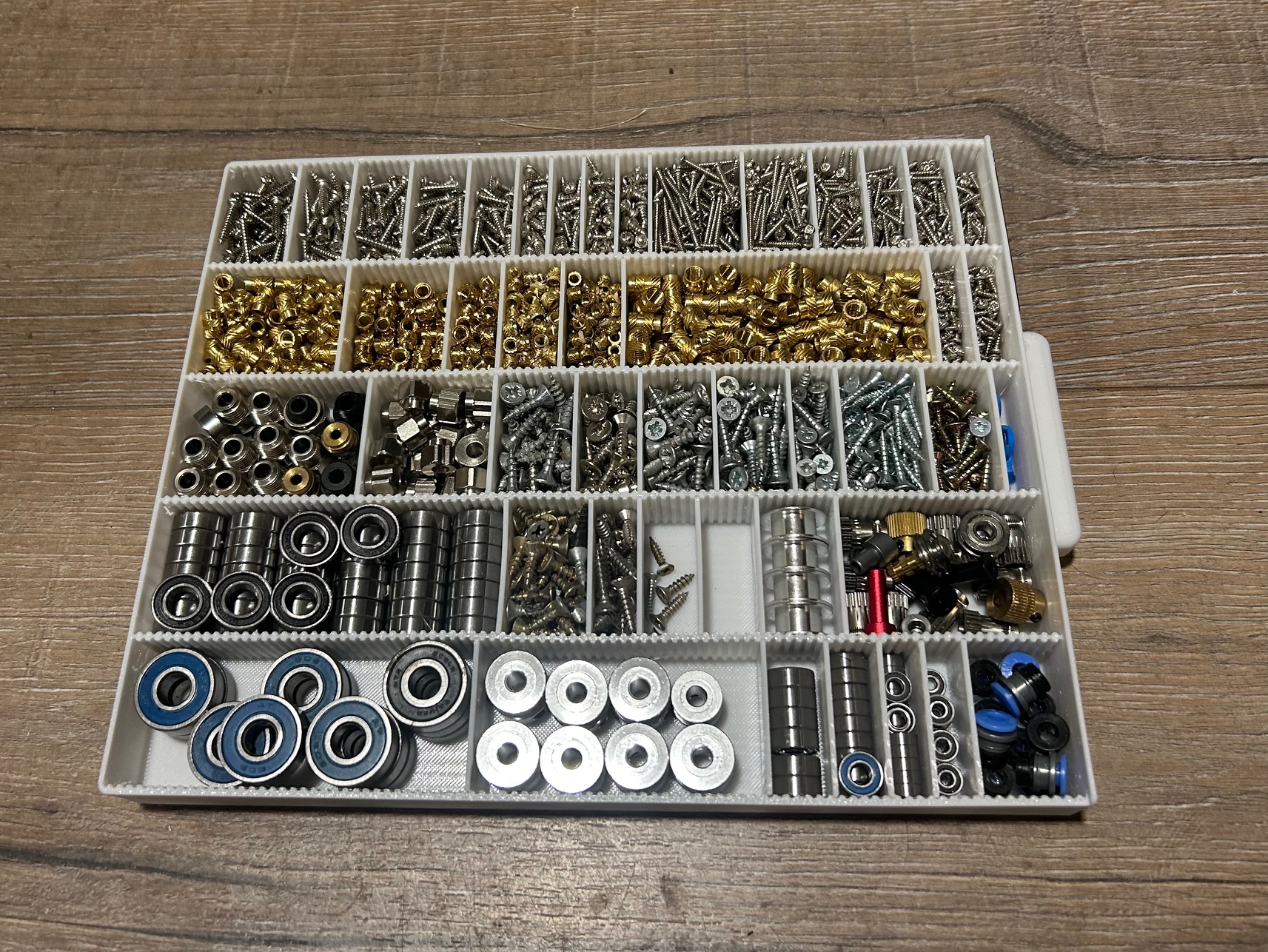

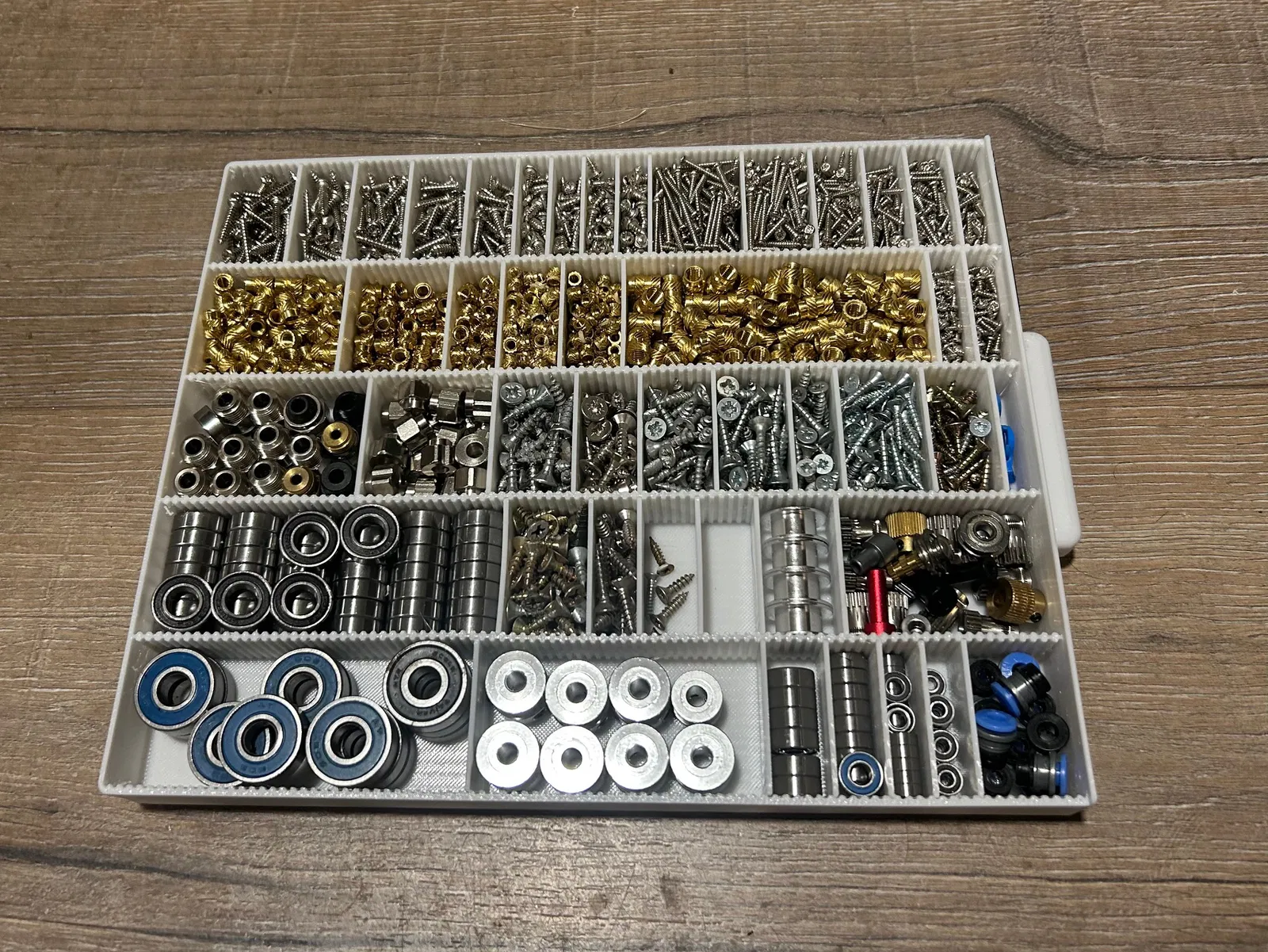

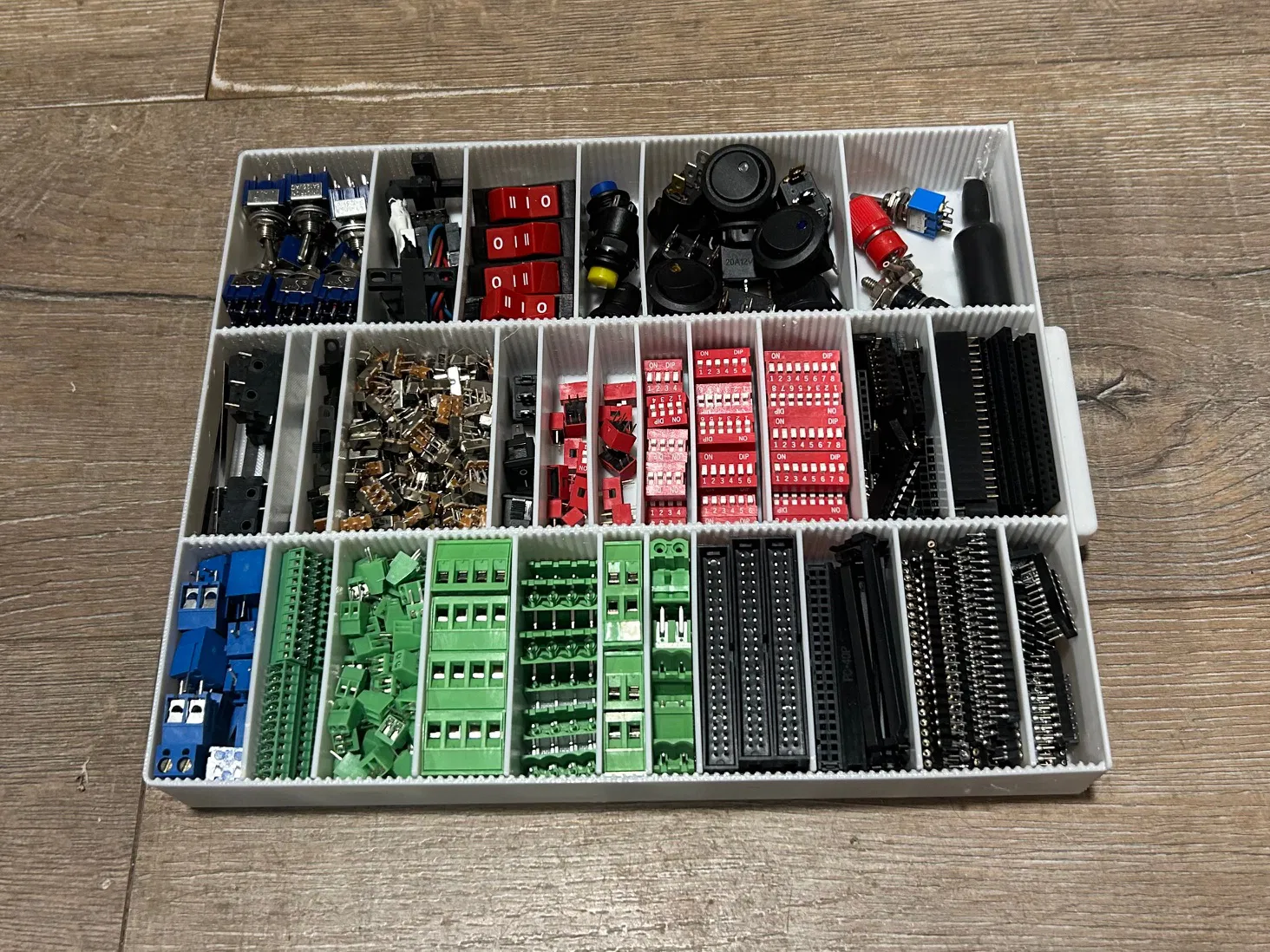

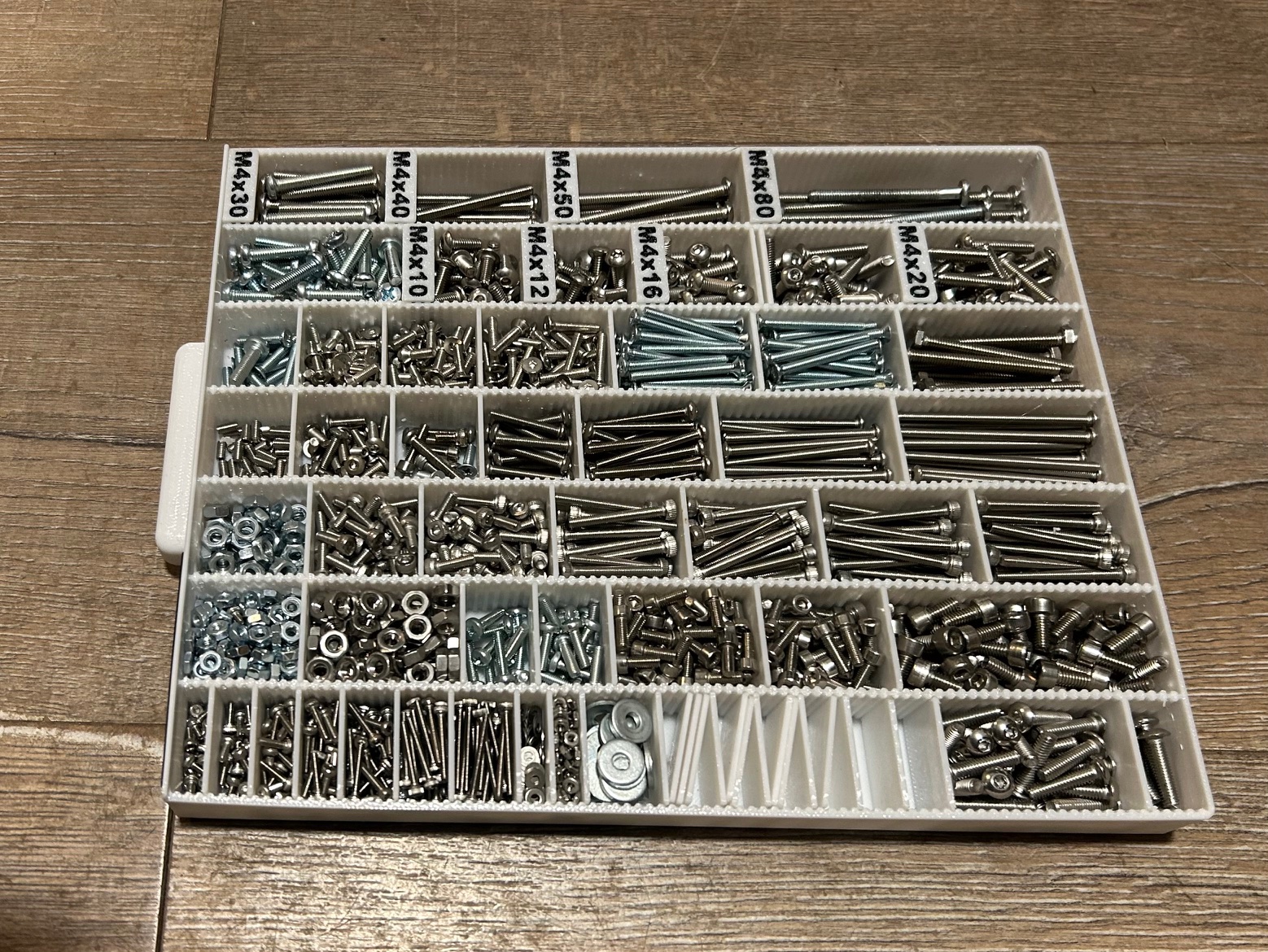

Giờ trải nghiệm dễ chịu hơn nhiều và toàn bộ số ốc vít nhỏ của mình đã gom về một chỗ.

Printing

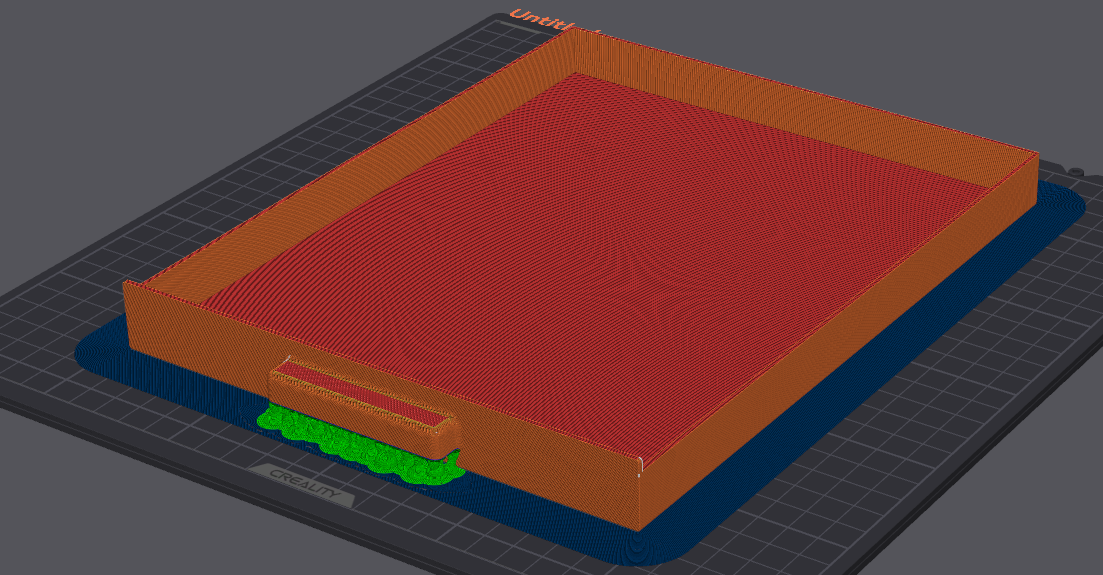

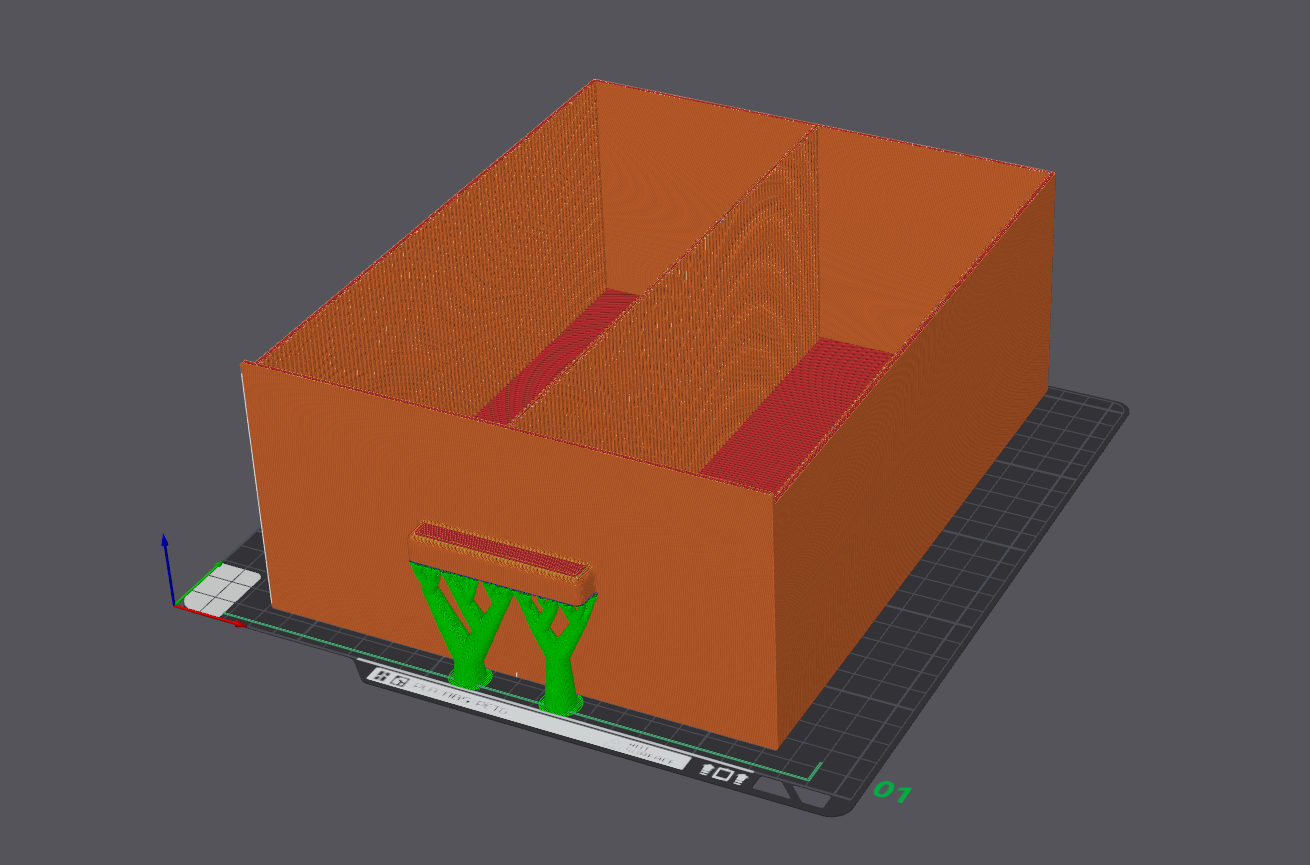

Tất cả đều print nằm phẳng, chỉ có tay nắm ngăn kéo (drawer handles) là cần support. Mình dùng tree support và in bằng PETG.

Assembly

Các phần khung ngăn kéo lắp khá khít và cần hơi “tác động” một chút để bấm vào đúng khớp. Mình dùng búa nhỏ gõ nhẹ để chúng vào chắc chắn.
