Framework 16 dGPU Riser (Mod) – Nâng Expansion Bay Shell Cover

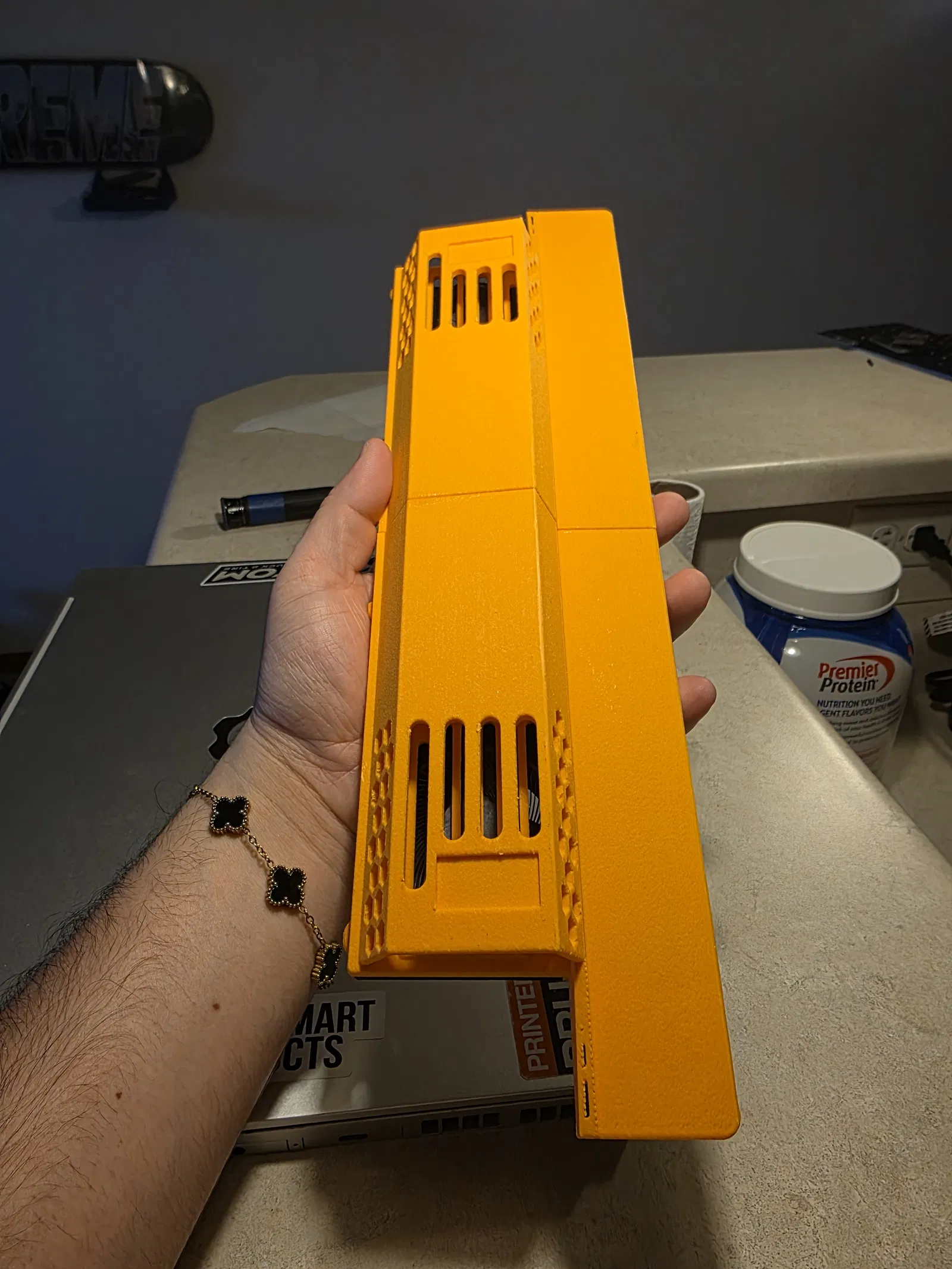

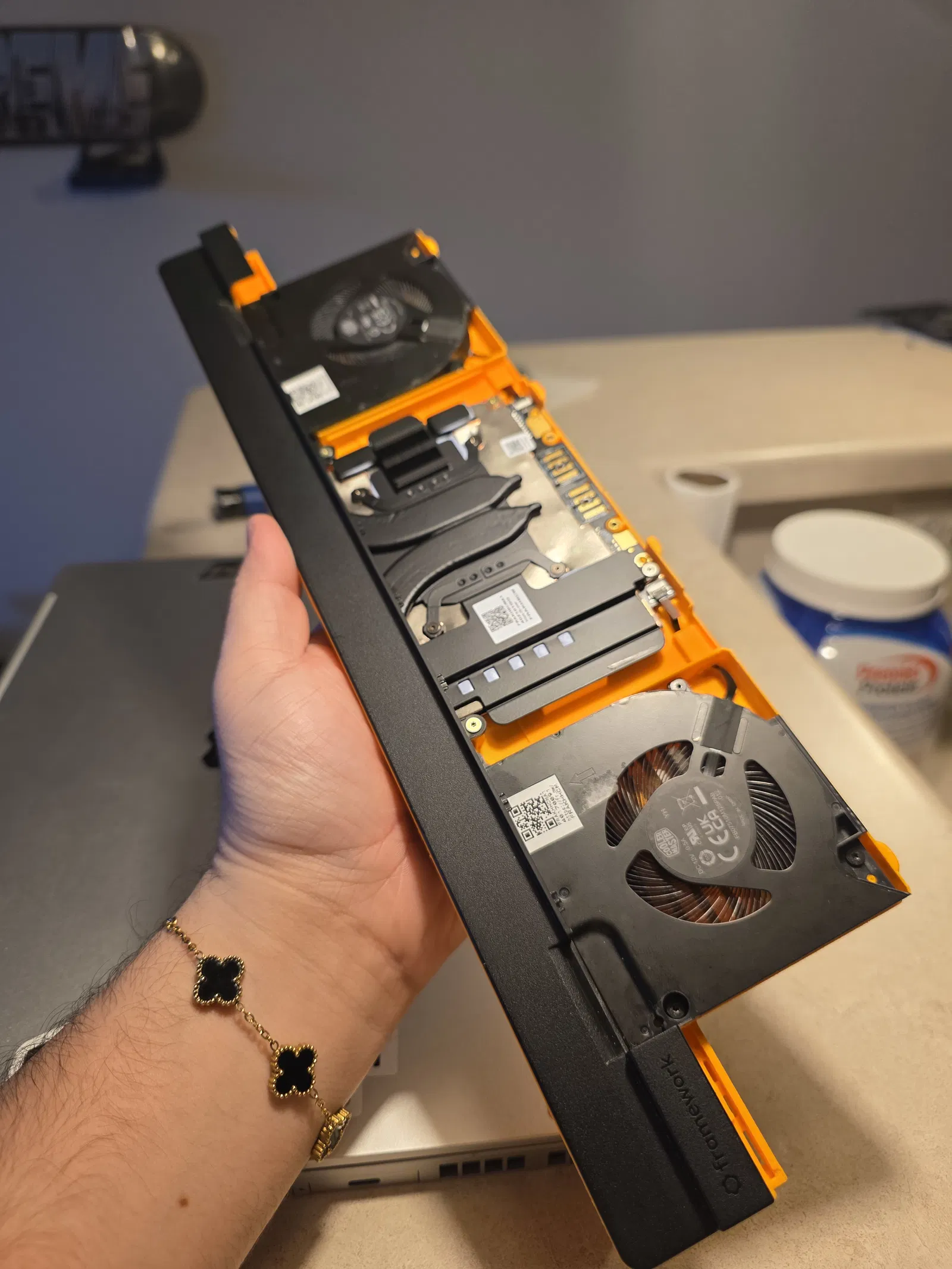

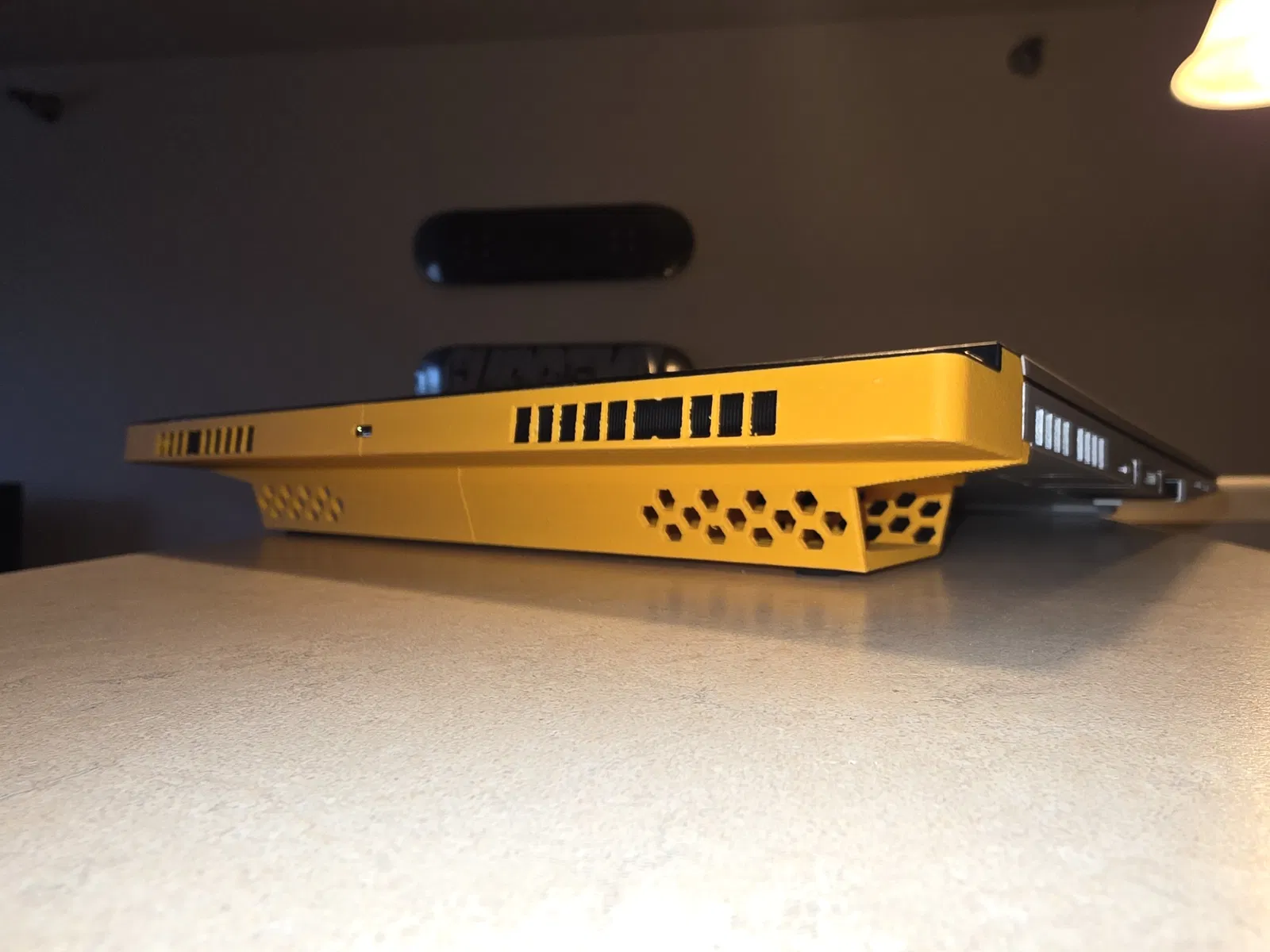

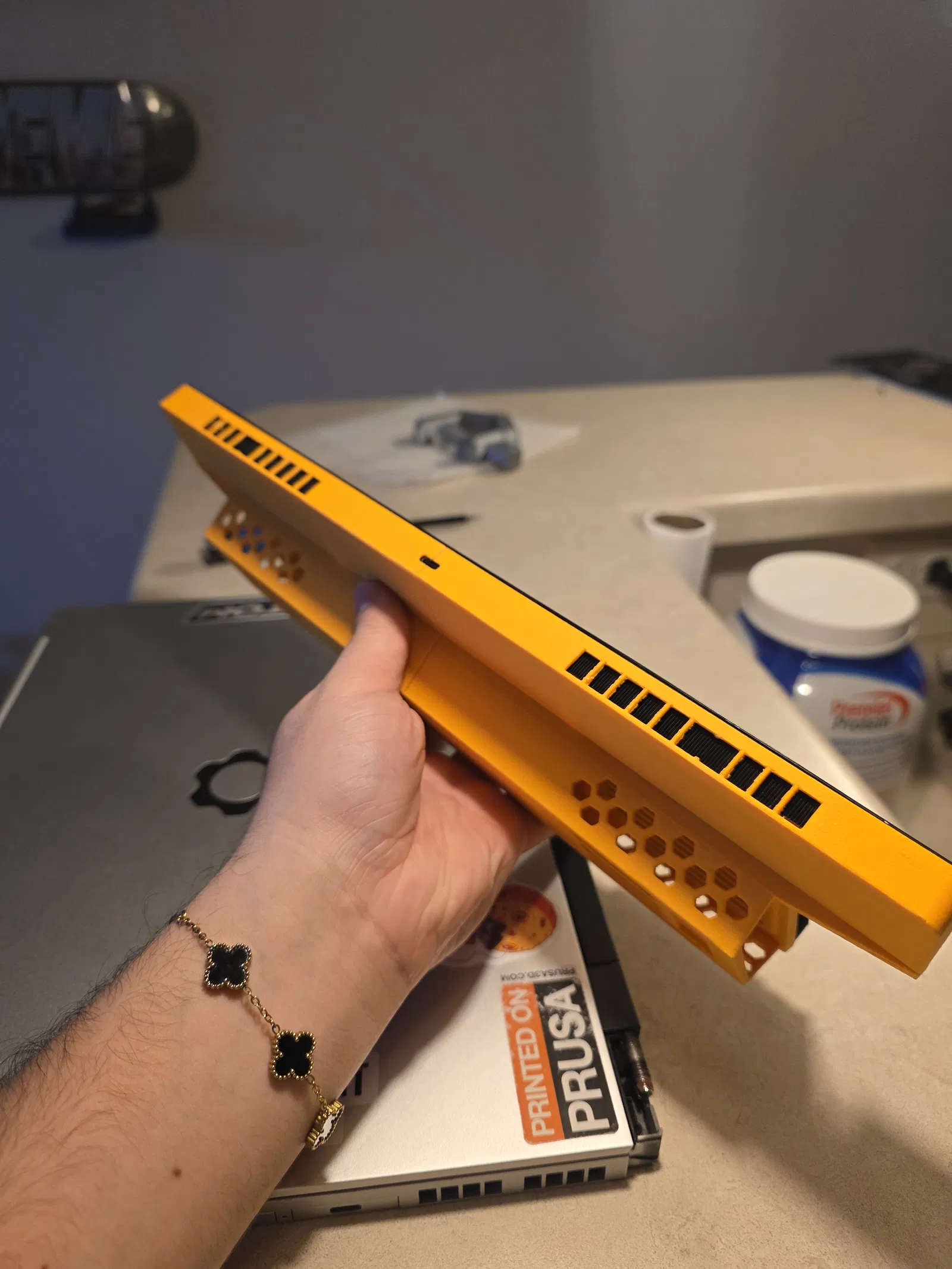

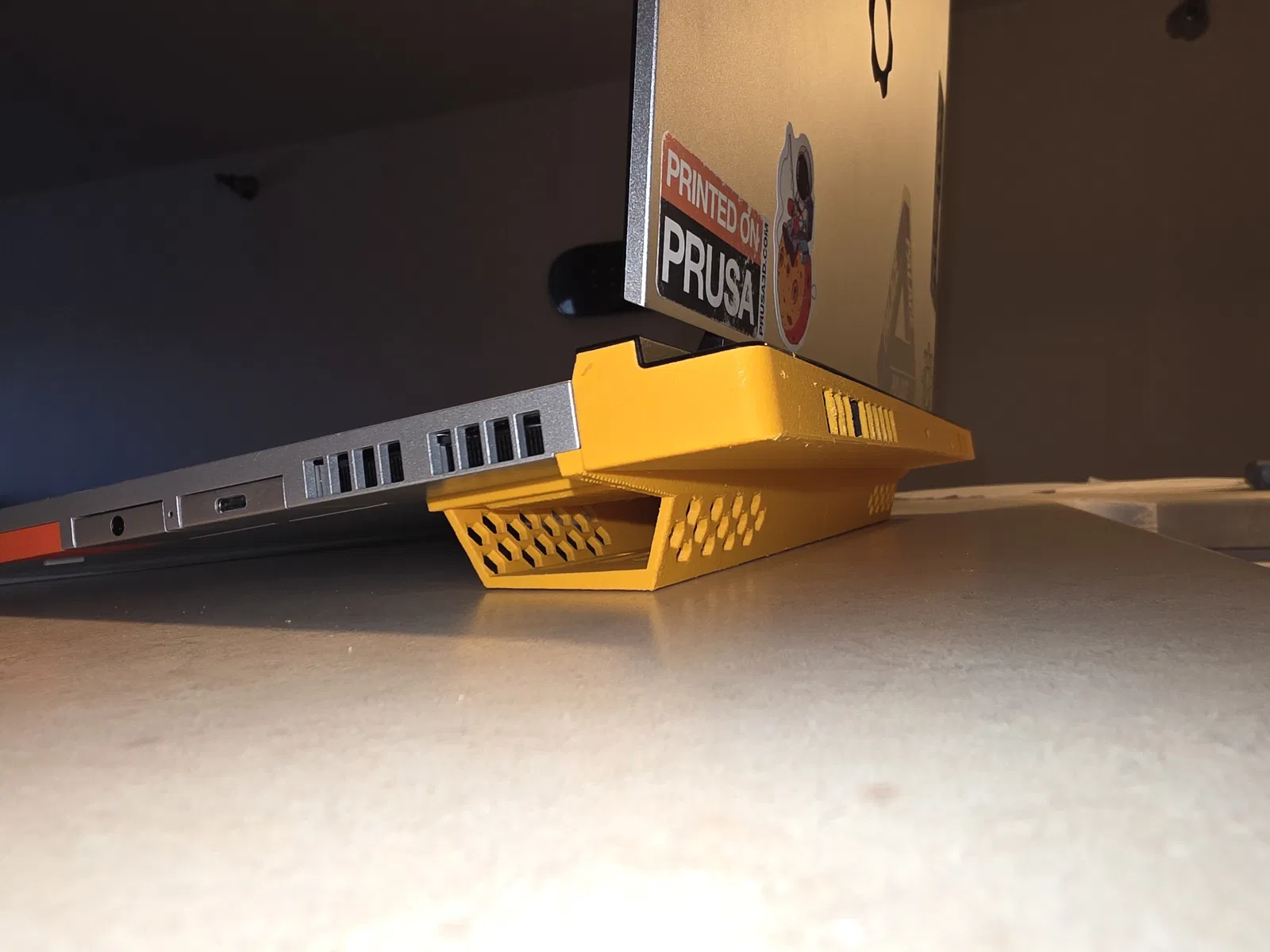

Mình làm bản mod Expansion Bay Shell Cover này cho Framework 16 chỉ dùng dGPU. Phần chỉnh sửa là mình thêm một riser để tăng khả năng làm mát bằng không khí, hạn chế hơi nóng hắt xuống chân khi để laptop trên đùi, đồng thời đổi/thêm các lỗ hex và khe thoáng để tăng airflow. Mình cũng đã ép insert ren (threaded insert) để dùng với ốc của Framework. Bản này ổn, nhưng vẫn CHƯA phải bản CUỐI (mình còn vài thứ cần làm). Mình sẽ update sớm.

Cần chuẩn bị một số phần cứng:

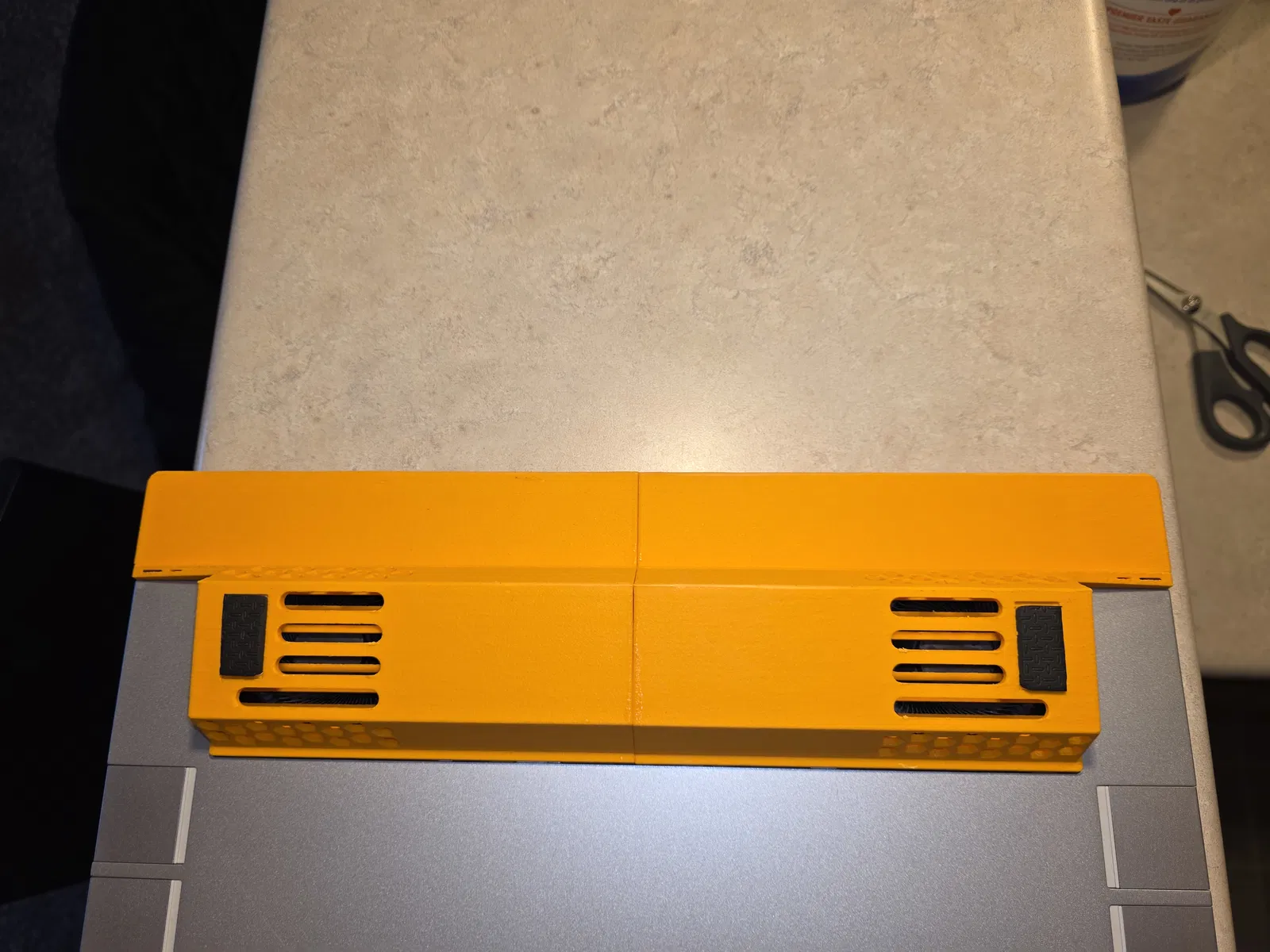

• 1 x Rubber mat (25.65 mm x 25.65 mm) rồi cắt đôi. Mình không rõ mua ở đâu, mình tìm được ở nhà ba mẹ. Gửi lời cảm ơn tới mẹ!

• 15x M2 x 2.5 x 3.2 Threaded insert. Mình mua trên eBay.

• Keo Superglue nếu bạn in bản split. Có keo vẫn tốt hơn không keo. Dán trước khi lắp.

Thiết lập in khuyến nghị:

Material: PLA HT (không bật quạt) hoặc PETG. Mình dự định sau này sẽ in PC. Tối thiểu 2–4 perimeters và 0.15mm STRUCTURAL layer height

Speed: Perimeters: 75 mm/s, external perimeters: 35 mm/s, Infill: 100 mm/s, Top solid infill: 60 mm/s, và bridges: 35 mm/s.

Infill: 100%

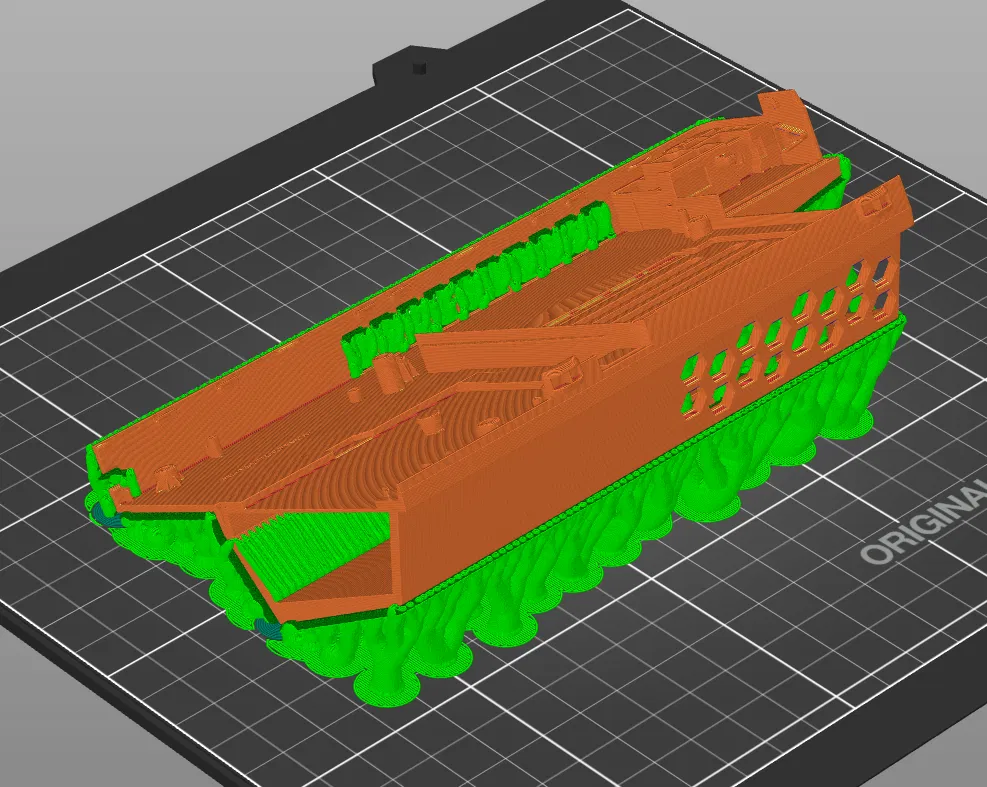

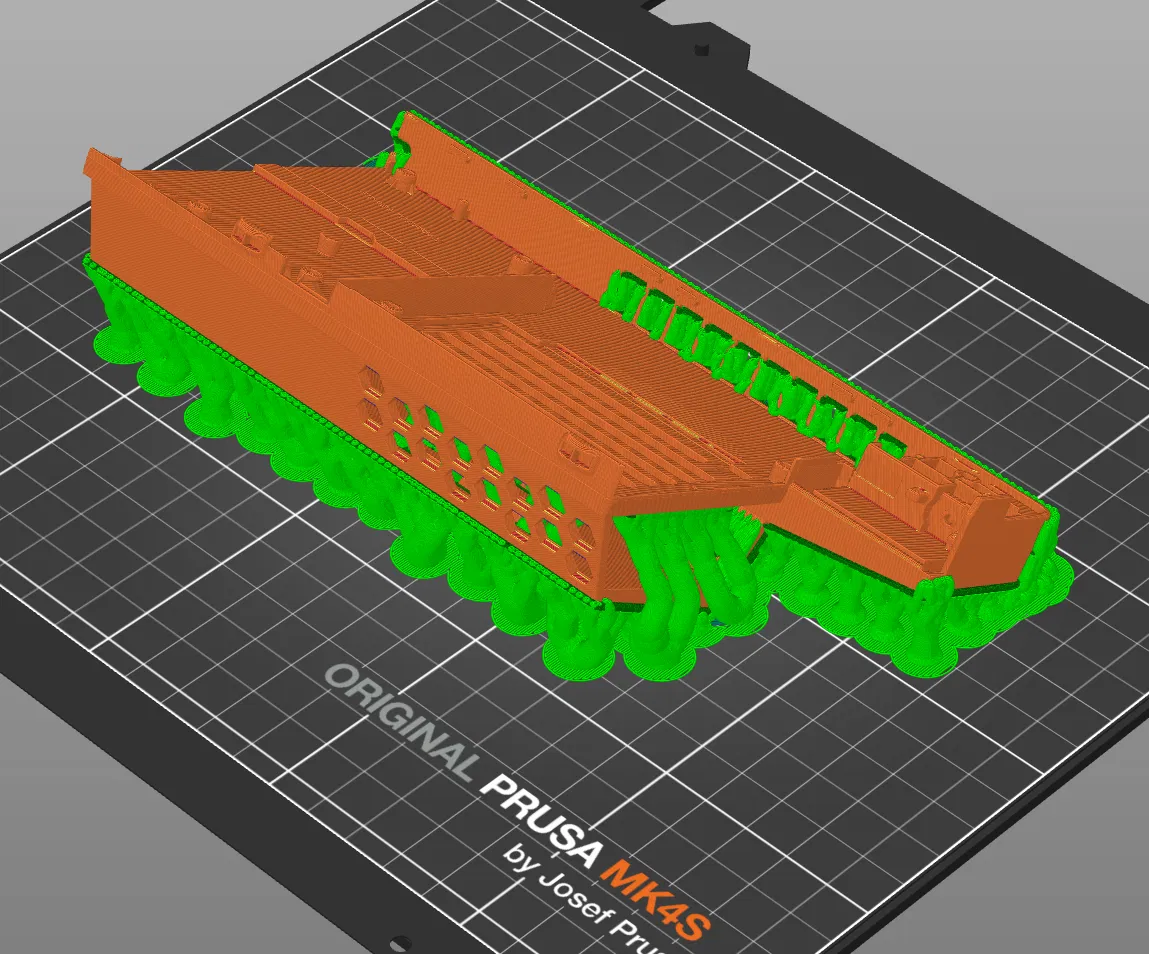

Support: Tree. Sẽ hơi khó tháo, nên làm từ từ. Xem 2 hình cuối.

Brim: Có, 5mm

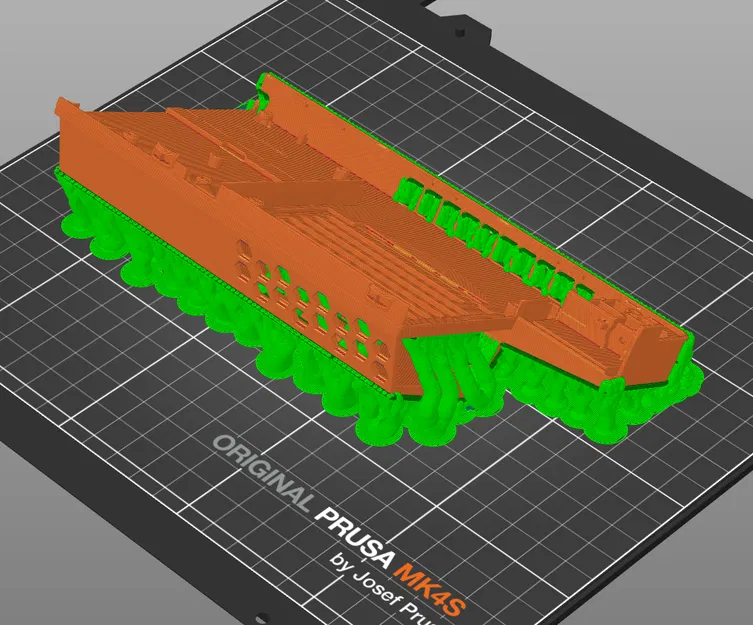

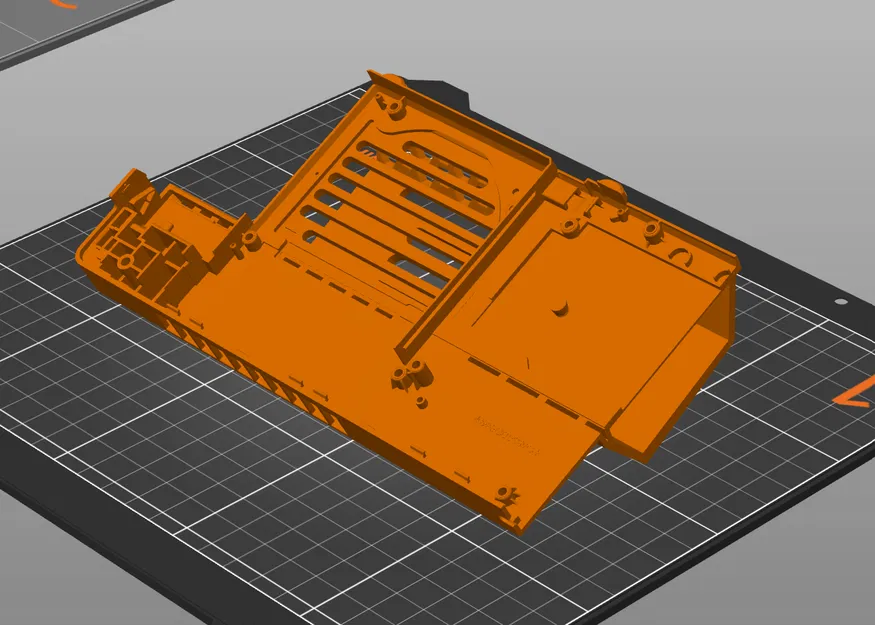

Orientation: Góc nghiêng (xem hình thứ 7)

Print size: Khuyến nghị in nguyên khối 1 mảnh. Nhưng model split cũng dùng được

Trước đây mình có thử bắt bằng vít tự ren (self-screw); vẫn ổn nhưng không được như ý. Mình không thích vì có rủi ro làm hư GPU và các thứ khác. Cứ thoải mái in thử nha!

Mình rất muốn xem thành quả bạn in cho Framework của bạn ở phần bình luận!
