Nắp dẫn hướng chân sạc DC CCS thay thế cho 2024 Kia EV9

Trên 2024 Kia EV9 có một nắp dẫn hướng (guide cap) bằng nhựa dạng snap-in, gắn vào đầu mỗi chân sạc DC trong cổng sạc CCS. Kia dường như không bán/không cung cấp phụ tùng thay thế cho các nắp này khi chúng bị “bật ra” (unsnap) và rớt mất ở các trạm sạc DC ngẫu nhiên. Thiết kế này là bản tái tạo (recreation) của chi tiết chính hãng Kia, có hỗ trợ bởi AI.

Lý tưởng nhất là in chi tiết này bằng nylon hoặc loại filament chịu nhiệt cao khác: vừa bền vừa đàn hồi, cách điện tốt và không hút nước. Đây là chi tiết snap-in nên lực giữ phụ thuộc vào việc nhựa giữ được hình dạng để tạo lực lò xo.

Vì nylon khá “khó chơi” với nhiều máy in, mình thử bằng PETG. Đầu sạc theo lý thuyết sẽ không nóng lên khi sạc — và bản test PETG của mình dùng ổn. Tuy nhiên, ăn mòn hoặc đầu nối bị lỗi có thể tạo nhiệt độ cao hơn mức nhựa chịu được. Khi đó nhựa có thể mềm ra làm phần “snap-hold” bị nhả và rớt ra, hoặc tệ hơn là chảy ra và dính kẹt vào đầu sạc. Chắc chắn PLA thì không nên.

Recommended print settings

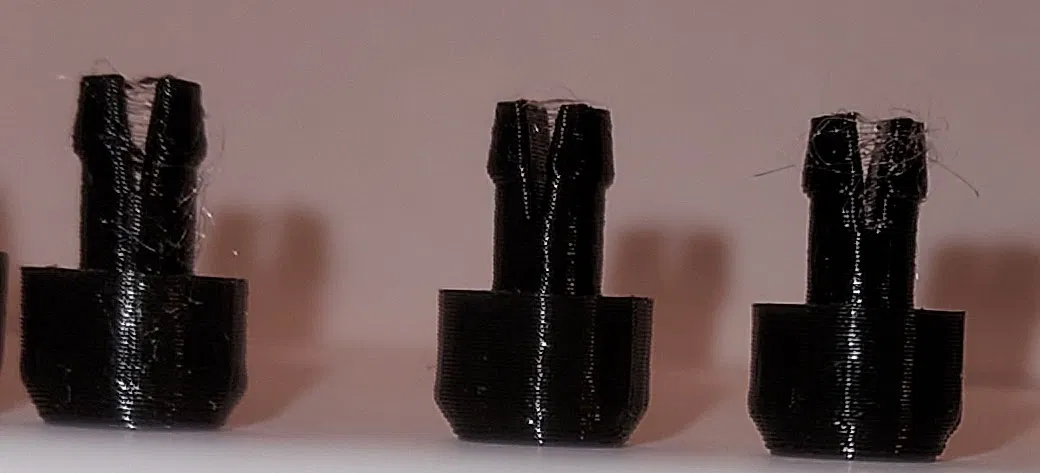

Layer height: 0.20 mm. Đây là chi tiết nhỏ cần độ bền tốt nên mình thực tế đã in các bản trong ảnh ở 0.15 mm.

Perimeters: 4

Infill: 100%

Orientation: axis vertical

Nozzle: 0.4 mm

No supports

ChatGPT đã giúp mình phát triển model 3D này. Mình đo cái nắp mà xe mình còn lại và dựng lại theo đó. Các xe khác có thể khác.

Ngoài file STL, mình có đính kèm file thiết kế OpenSCAD. Việc này giúp chỉnh sửa chi tiết dễ hơn nếu cần tinh chỉnh. OpenSCAD là phần mềm 3D CAD Modeller miễn phí, thiết kế theo kiểu lập trình (programmatic). Nếu hình dáng tổng thể ổn, file .scad cho phép chỉnh kích thước rất nhanh.

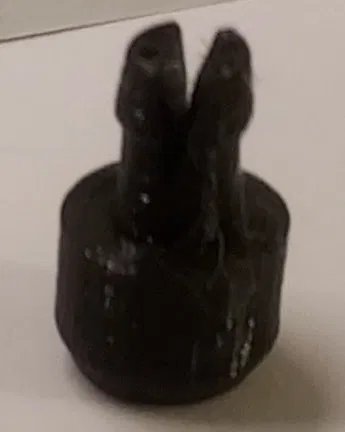

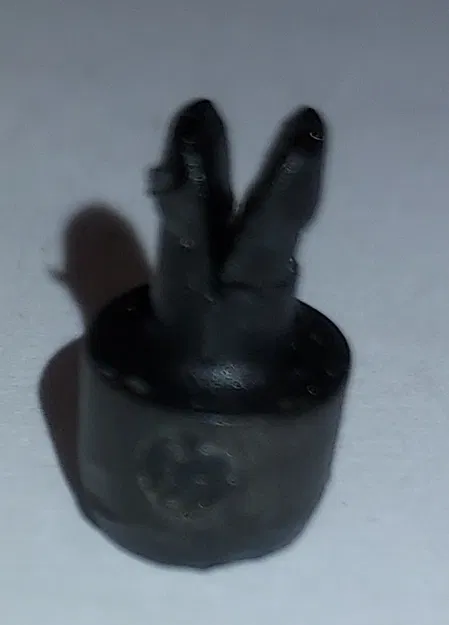

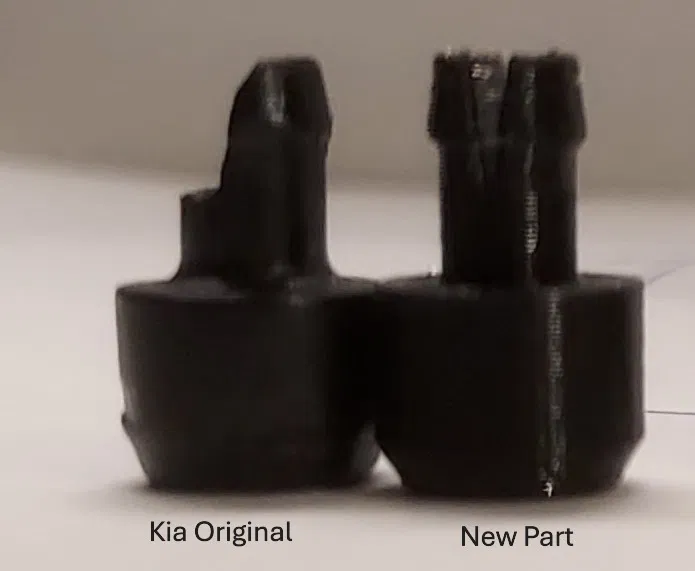

Đây là chi tiết mình đã tái tạo:

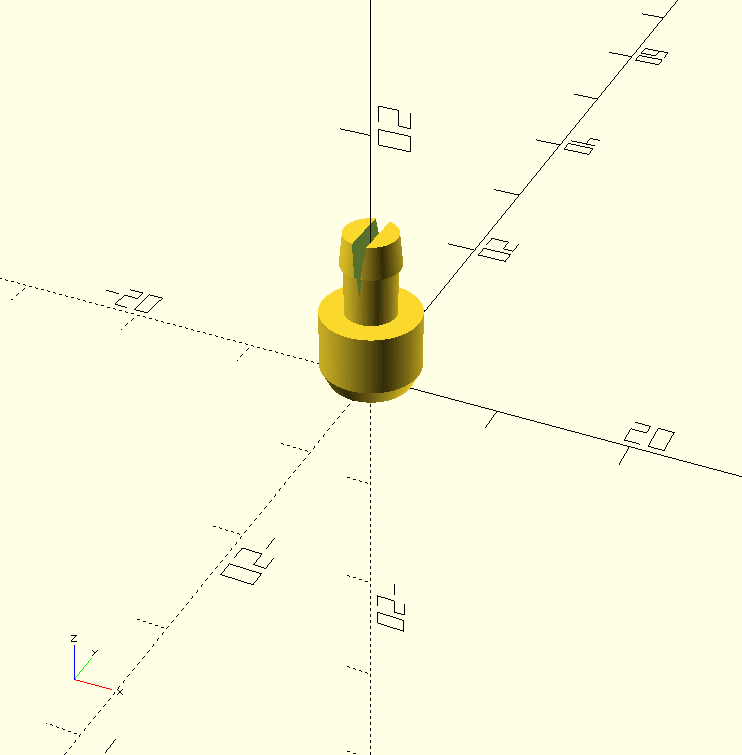

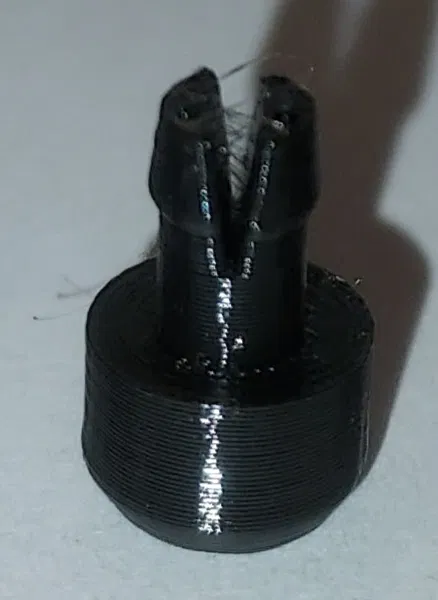

Thiết kế mới trông như vầy:

So sánh bằng mắt và bằng thước kẹp (caliper) thì khớp nhất có thể trong khả năng của mình.

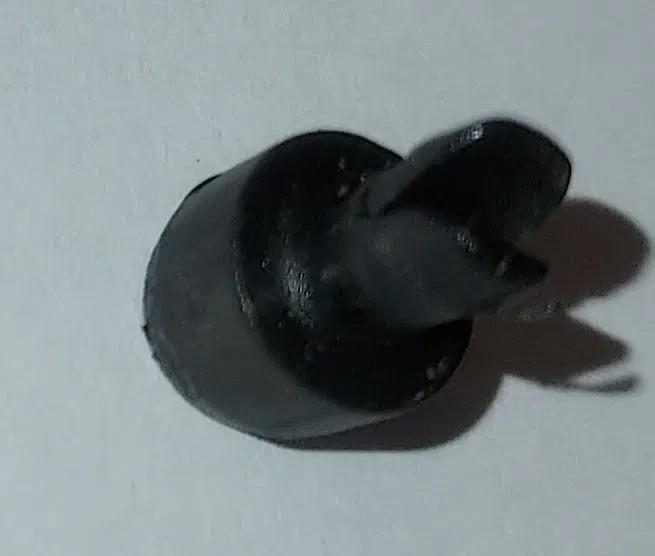

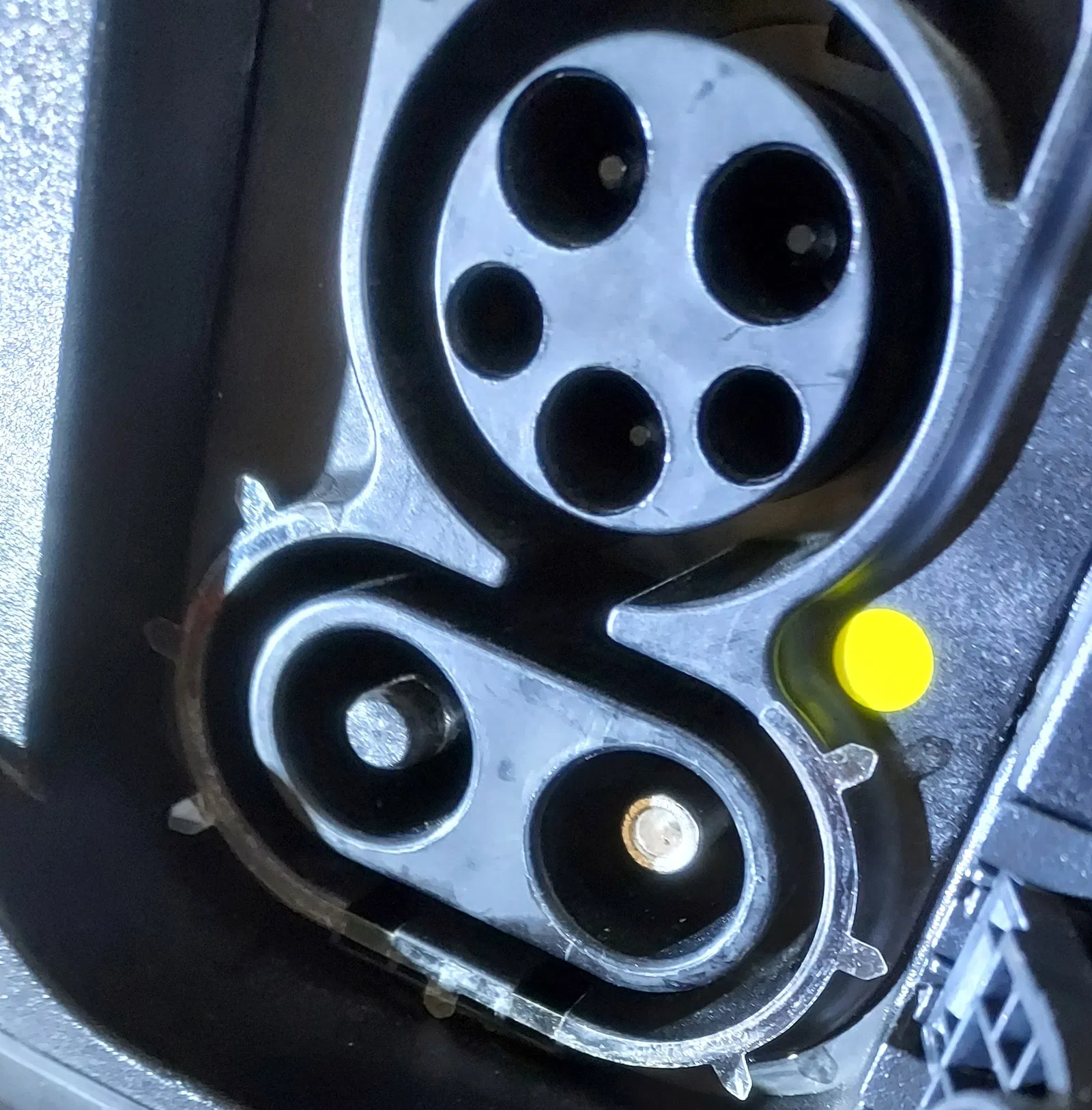

Đây là cách nhận biết bạn đang cần chi tiết này. Nắp dẫn hướng nhựa màu đen bị thiếu ở chân sạc DC bên phải. Lưu ý các chân này là rỗng và bên trong có một ngàm (detent) để cái kẹp (clip) gài vào:

Lắp vào rất khít. Khi đẩy vào hết hành trình sẽ có tiếng “click” rõ ràng và giữ rất chắc.

Nhớ vệ sinh sạch phần bên trong chân pin — gần như không có dung sai cho bụi bẩn hoặc mảnh vụn từ chi tiết cũ. Nếu còn sót một phần nắp cũ thì phải gỡ ra cẩn thận. Lỗ bên trong của chân pin sâu hơn 3.9 mm một chút.

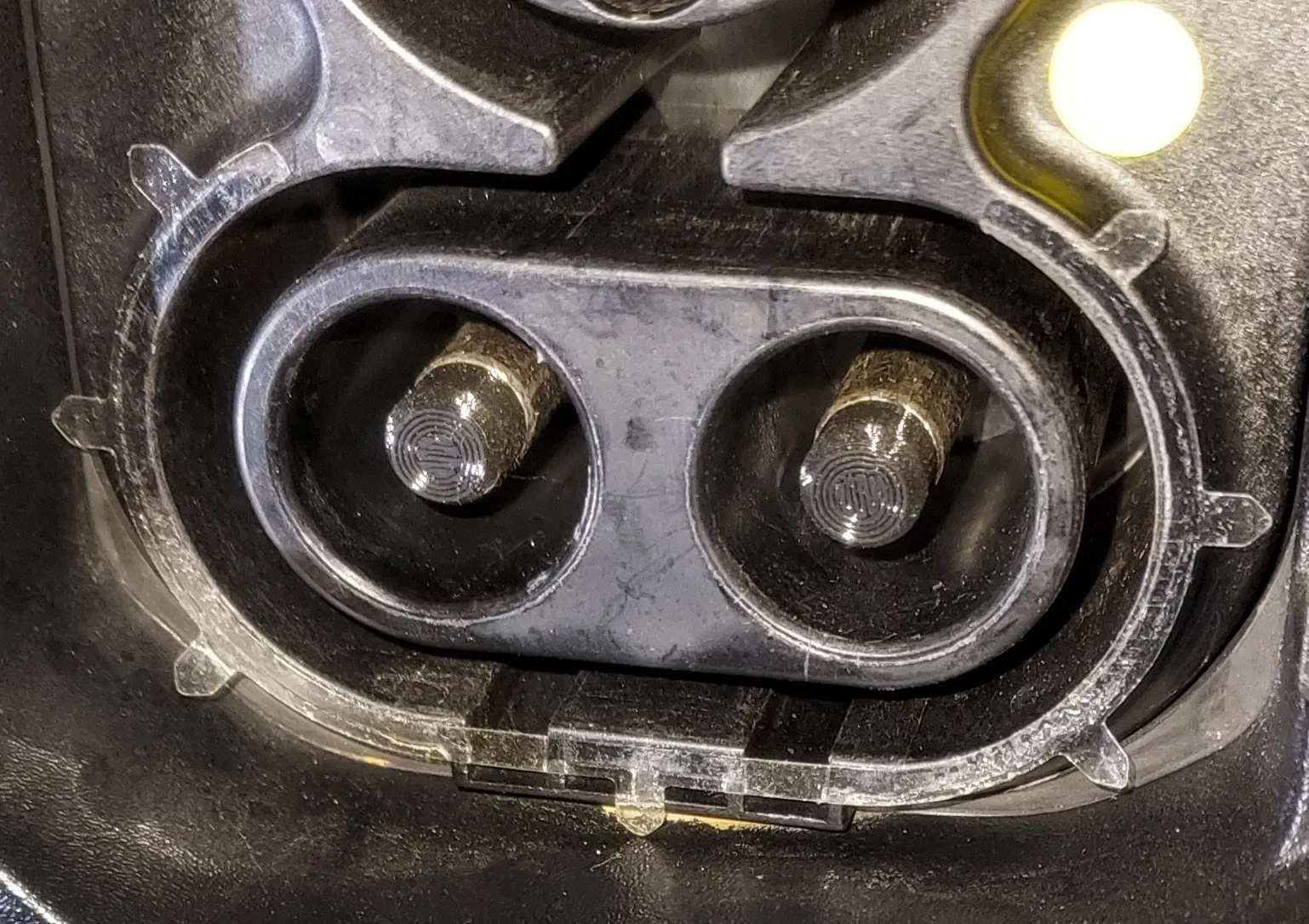

Trong hình này đã thay cả hai nắp.
