Máy quấn dây đa năng 2.0 – Mạnh hơn!

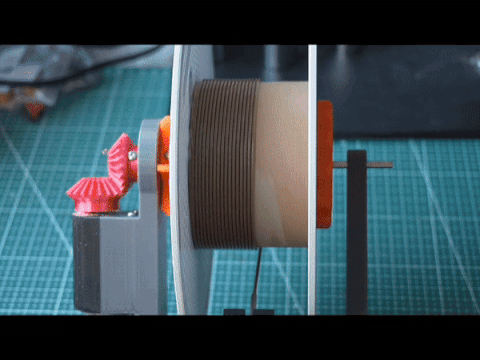

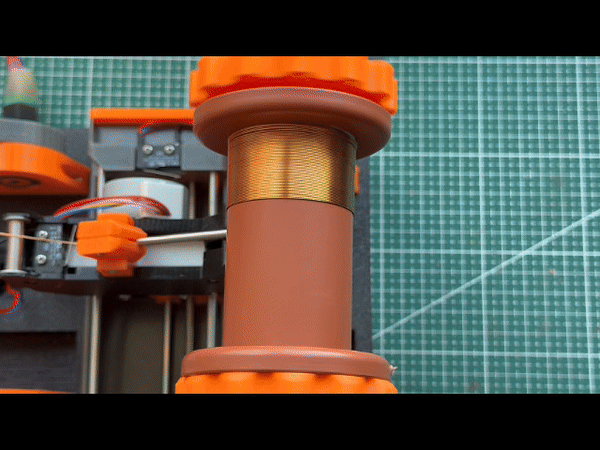

Ví dụ quấn dây：

Điều khiển bằng màn hình cảm ứng

Phát hiện đứt dây

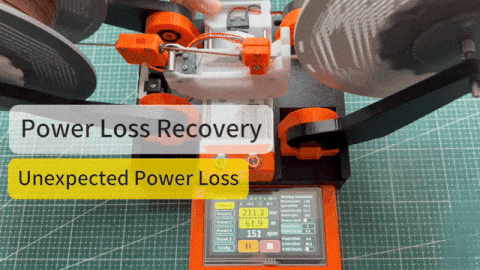

Khôi phục khi mất điện

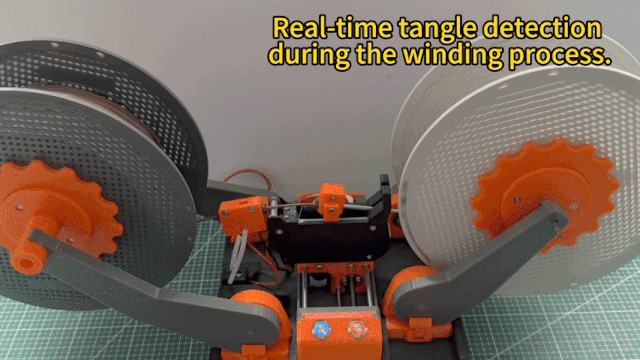

Phát hiện rối dây theo thời gian thực trong quá trình quấn.

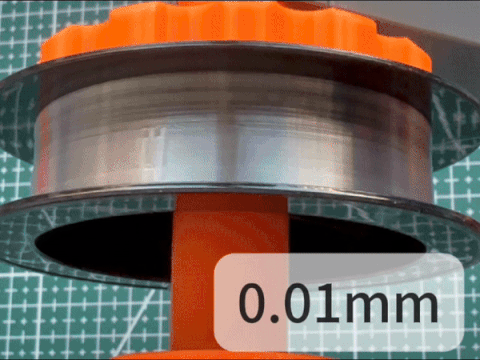

Bước nhỏ nhất 0.03mm và có thể quấn với dây câu 0.01mm

Kích thước khi cất gọn 16*19CM

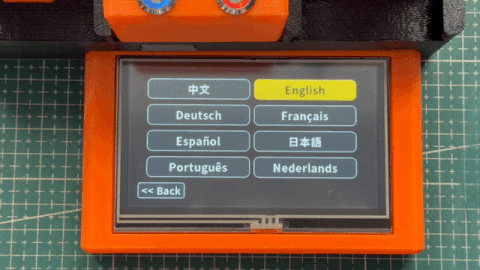

Hỗ trợ 8 ngôn ngữ khác nhau

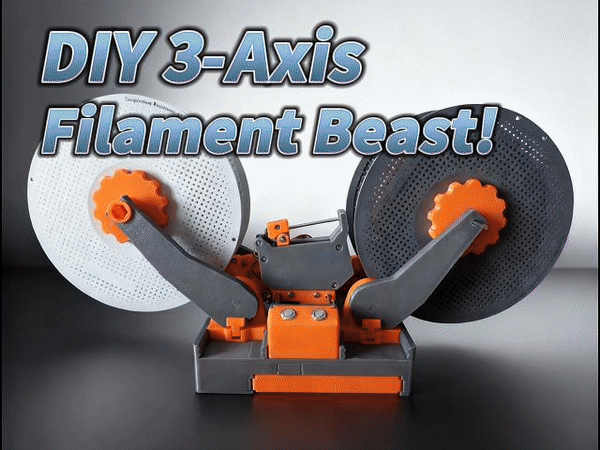

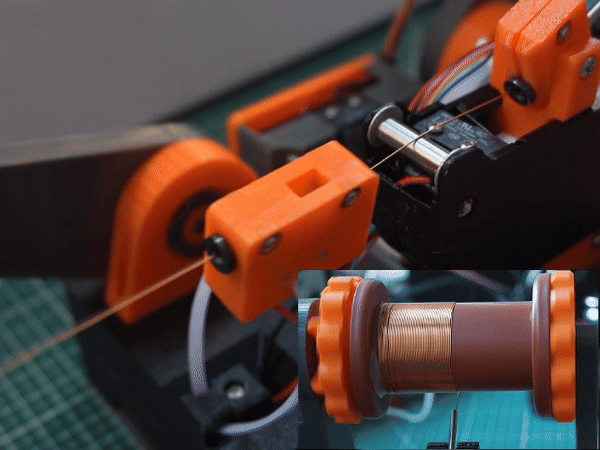

Máy dùng hệ điều khiển 3 trục — trục chính đảm nhiệm việc quay dây, trục X dịch ray dẫn hướng theo phương ngang, còn trục Z (còn gọi là trục telescopic) tự động điều chỉnh khoảng cách quấn, giúp từng lớp đều gọn và chuẩn.

Máy hỗ trợ tuỳ chỉnh đầy đủ tham số, gồm đường kính dây, bề rộng ống/spool, tốc độ quấn và chiều quay.

Bạn có thể quấn theo số vòng hoặc theo chiều dài, kèm tuỳ chọn tự dừng khi phát hiện đứt dây.

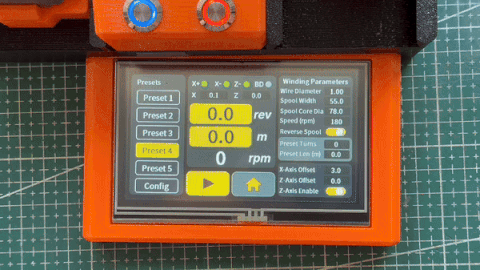

Màn hình cảm ứng 4.3 inch kết hợp nút bấm vật lý giúp thao tác vừa trực quan vừa ổn định.

Hệ lõi hiện dùng encoder motor drive, cho độ chính xác cao hơn, lực kéo (torque) mạnh hơn và phản hồi nhanh hơn.

Nâng cấp này giúp máy chạy mượt hơn, đặc biệt khi quấn dây mảnh hoặc chạy tốc độ cao.

Wi‑Fi tích hợp cho phép cập nhật firmware từ xa, và có thể lưu tối đa 5 cấu hình quấn cài sẵn để gọi lại nhanh.

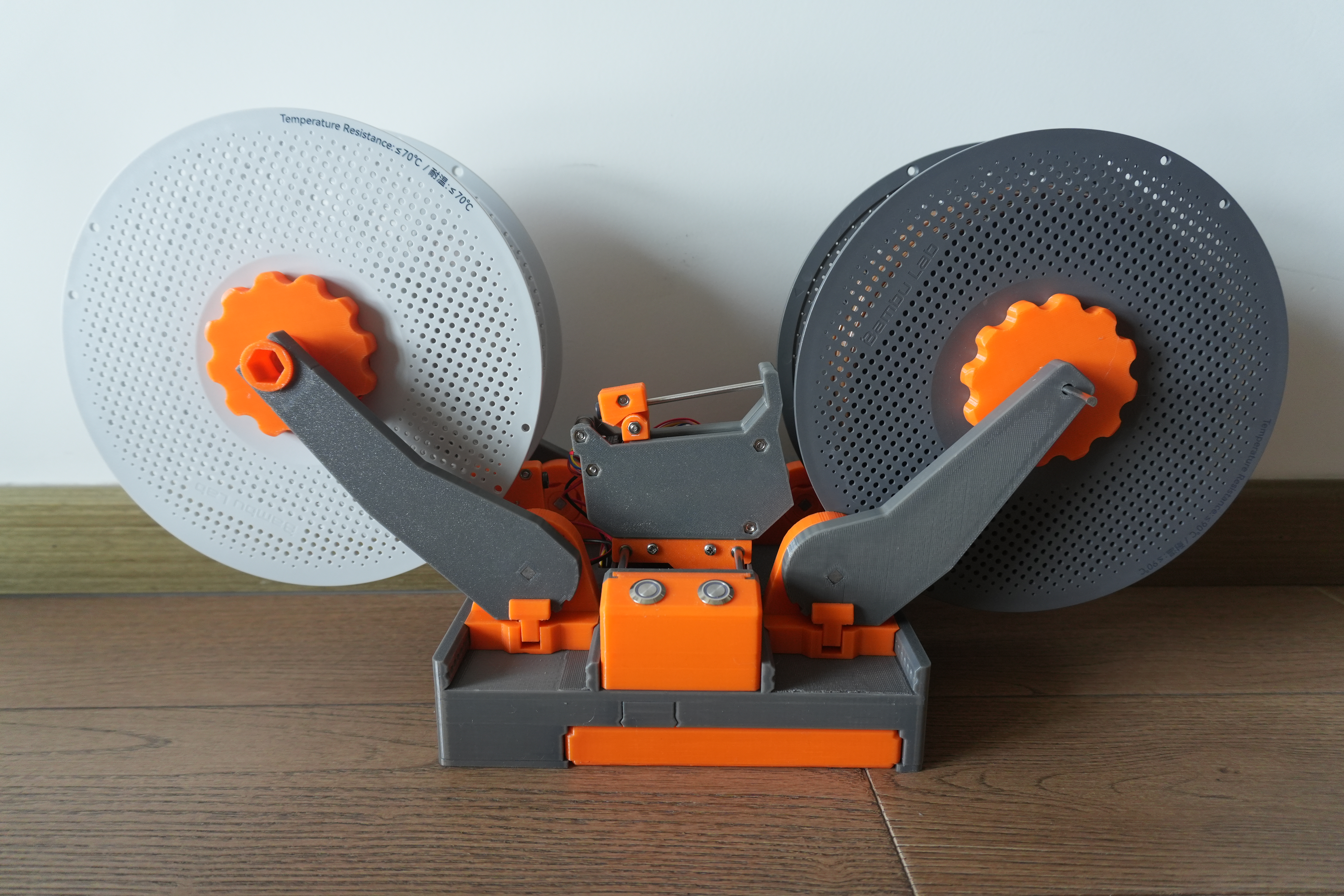

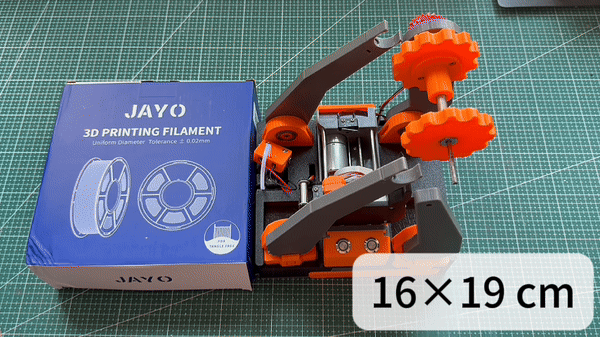

Khung modular in 3D hỗ trợ gập gọn toàn bộ tay đỡ; khi gập lại, kích thước chỉ khoảng 16 × 19 cm — gần tương đương một cuộn filament in 3D.

Dù bạn là người chơi điện tử DIY, giảng viên phòng lab, hay người phát triển micro‑motor, chiếc máy này sẽ giúp việc quấn của bạn nhanh hơn, thông minh hơn và chính xác hơn.

Video cũng có demo các bài test quấn thật với nhiều cỡ dây khác nhau — cứ thoải mái chia sẻ cảm nhận hoặc ý tưởng cải tiến ở phần bình luận nhé!

Thông số kỹ thuật

• Kết cấu: điều khiển 3 trục (quay trục chính, dẫn hướng trục X, chuyển động telescopic trục Z)

• Dải đường kính dây: 0.03 – 2 mm

• Dải bề rộng spool: 5 – 80 mm

• Tốc độ quấn: 30 – 176 rpm

• Hành trình telescopic: 0 – 40 mm

• Encoder motor: phản hồi chính xác để đếm vòng và canh lớp quấn chuẩn

• Chế độ điều khiển: Manual / theo số vòng / theo chiều dài / tự dừng khi đứt / phát hiện rối theo thời gian thực

• Khôi phục khi mất điện: tự khôi phục trạng thái trước đó và tiếp tục quấn sau khi bị ngắt điện

• Màn hình: touchscreen 4.3" + nút bấm vật lý

• Bộ nhớ preset: 5 cấu hình

• Hỗ trợ ngôn ngữ: 8 ngôn ngữ

• Kết nối: hỗ trợ nâng cấp firmware qua Wi‑Fi

• Kích thước thiết bị: 16 × 19 cm (khi gập)

• Thiết kế: linh kiện modular in 3D, tay gập được

👇👇👇

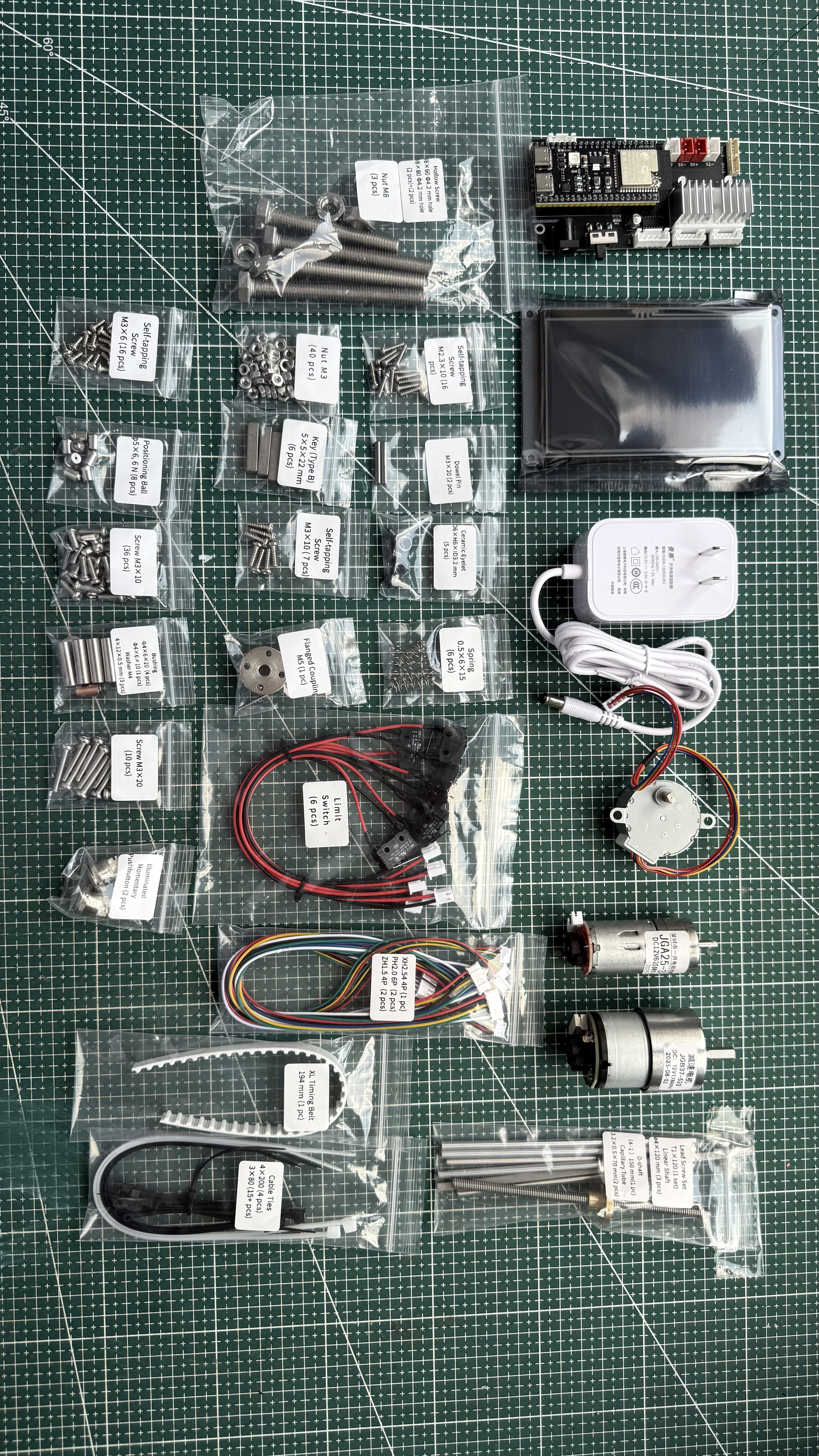

Full kit mua tại đây:  Winding Machine V2 Hardware Kit

https://shop.wondermaker.vip/products/winding-machine-v2?utm_source=printables&utm_campaign=winding_machine_v2

👆👆👆

Firmware hiển thị Winding Machine mới nhất :

https://github.com/shanhujiao1985/WindingMachine/raw/main/WindingMachineV2/Display/WindingMachineV2.01.tft
