Đèn LED DeWalt 18V (dùng pin DeWalt 18V)
Mẫu đèn LED chạy pin DeWalt 18V, in 3D dễ dàng. Vỏ dùng PLA, phần chạm heatsink nên dùng PETG/ABS. Có hỗ trợ PWM bằng mạch NE555, dùng PCB 5x7cm và heatsink nhôm 50x100mm; cần M3 + threaded inserts.
Mô tả

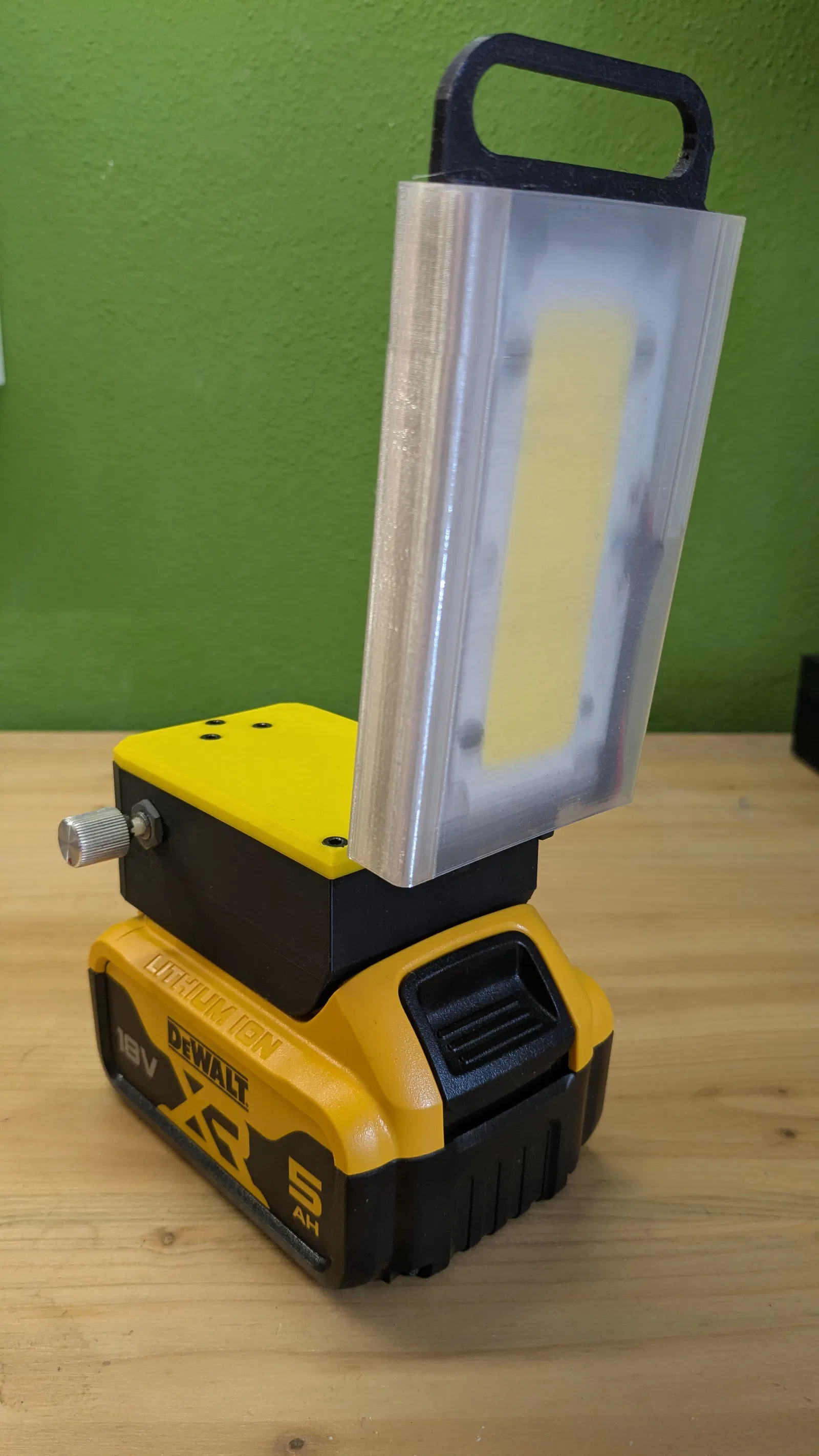

Đèn chạy bằng pin này là một món đồ khá hữu ích để rọi sáng mấy góc tối.
Tất cả các chi tiết đều dễ in. Với các phần vỏ (enclosure) thì bạn có thể dùng PLA. Riêng những phần có tiếp xúc với heatsink thì PETG hoặc ABS sẽ tốt hơn vì nhiệt từ LED truyền ra khá nhiều.

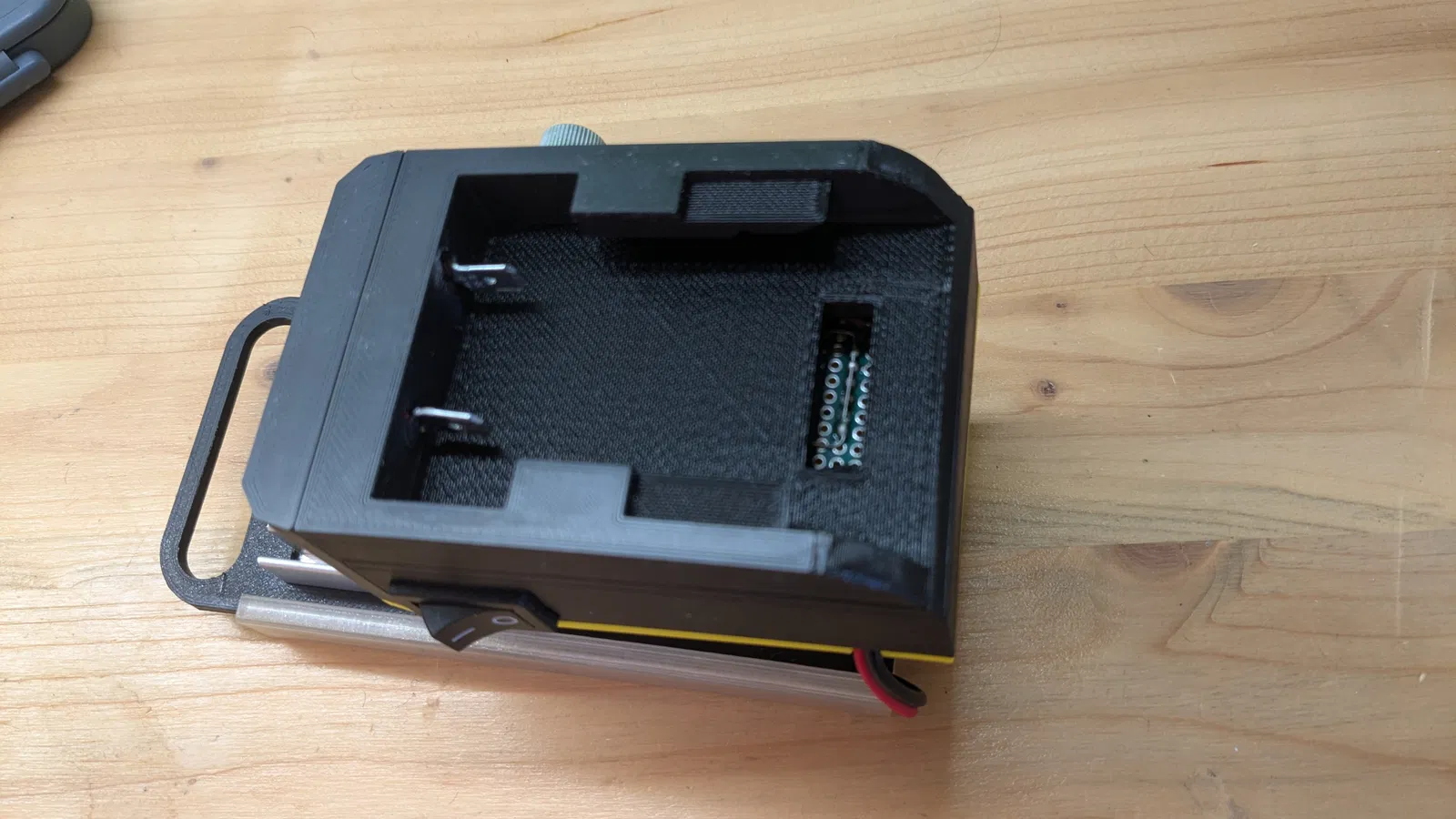

Để lắp ráp đèn, bạn cần ốc M3 (6mm hoặc 8mm) và threaded inserts.
Dùng mạch dựa trên NE555 thì có thể điều chỉnh độ sáng bằng PWM.
Bạn có thể tìm sơ đồ mạch (electronics schematic) trong các file bổ sung. Dùng PCB 5cm x 7cm.

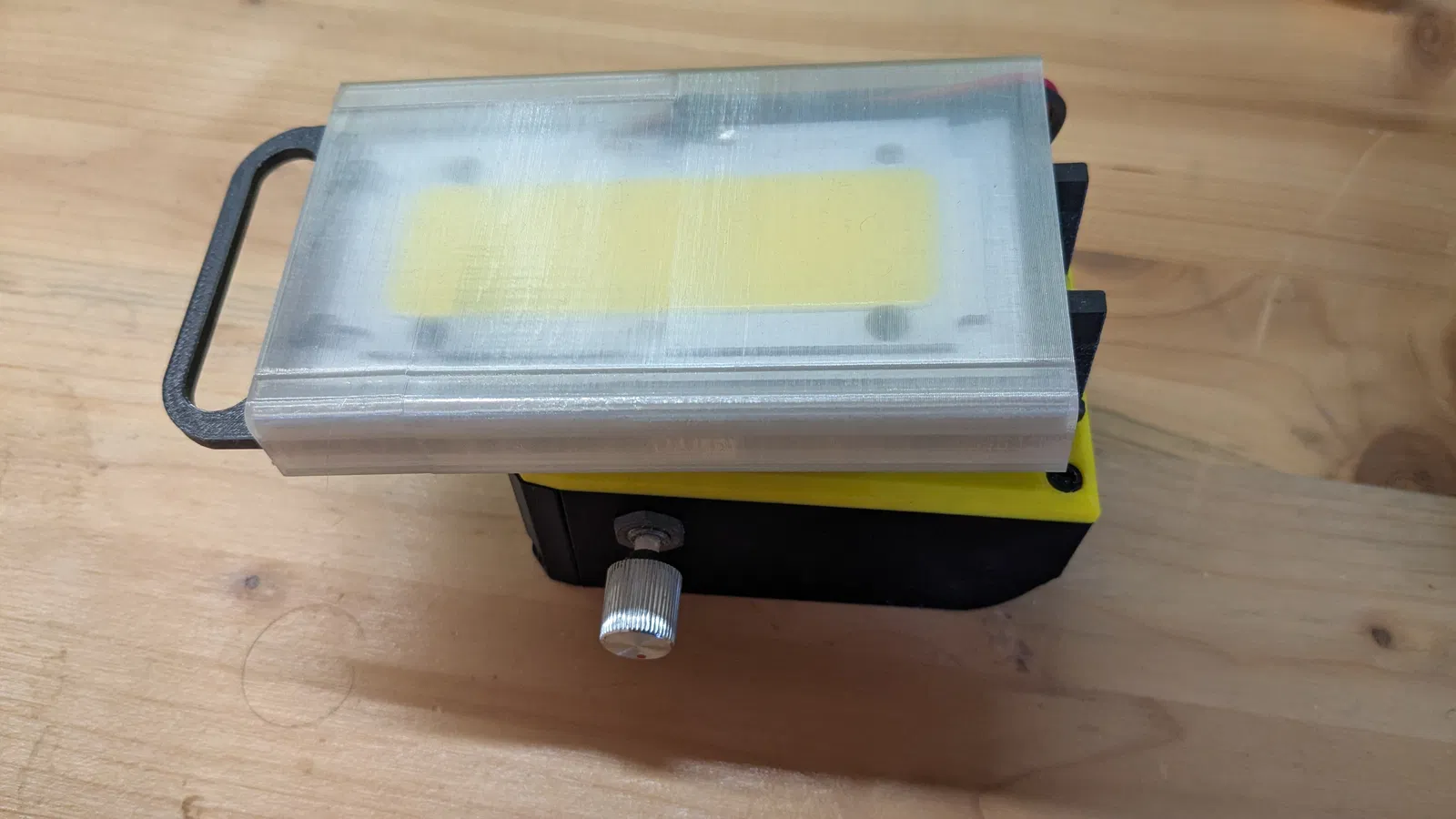

Bạn có thể dùng bất kỳ nguồn sáng 18V nào (ví dụ: COB-LED). Các file được thiết kế cho một heatsink nhôm 50x100 mm.
Khi dùng LED có dải điện áp thấp hơn, hãy dùng Buck-Converter để chỉnh điện áp cho phù hợp.
[Nếu bạn dùng converter có chức năng CC thì có thể chỉnh độ sáng thông qua biến trở chỉnh dòng (current potentiometer).]
