LACAJA, Hộp/Enclosure IoT tuỳ biến hoàn toàn (OpenSCAD + BOSL2)

Mình làm script này vì cần một cái enclosure linh hoạt cho mấy dự án Smart Home (Home Assistant, sensor, v.v.) mà không muốn lần nào cũng phải ngồi thiết kế lại cái hộp từ đầu.

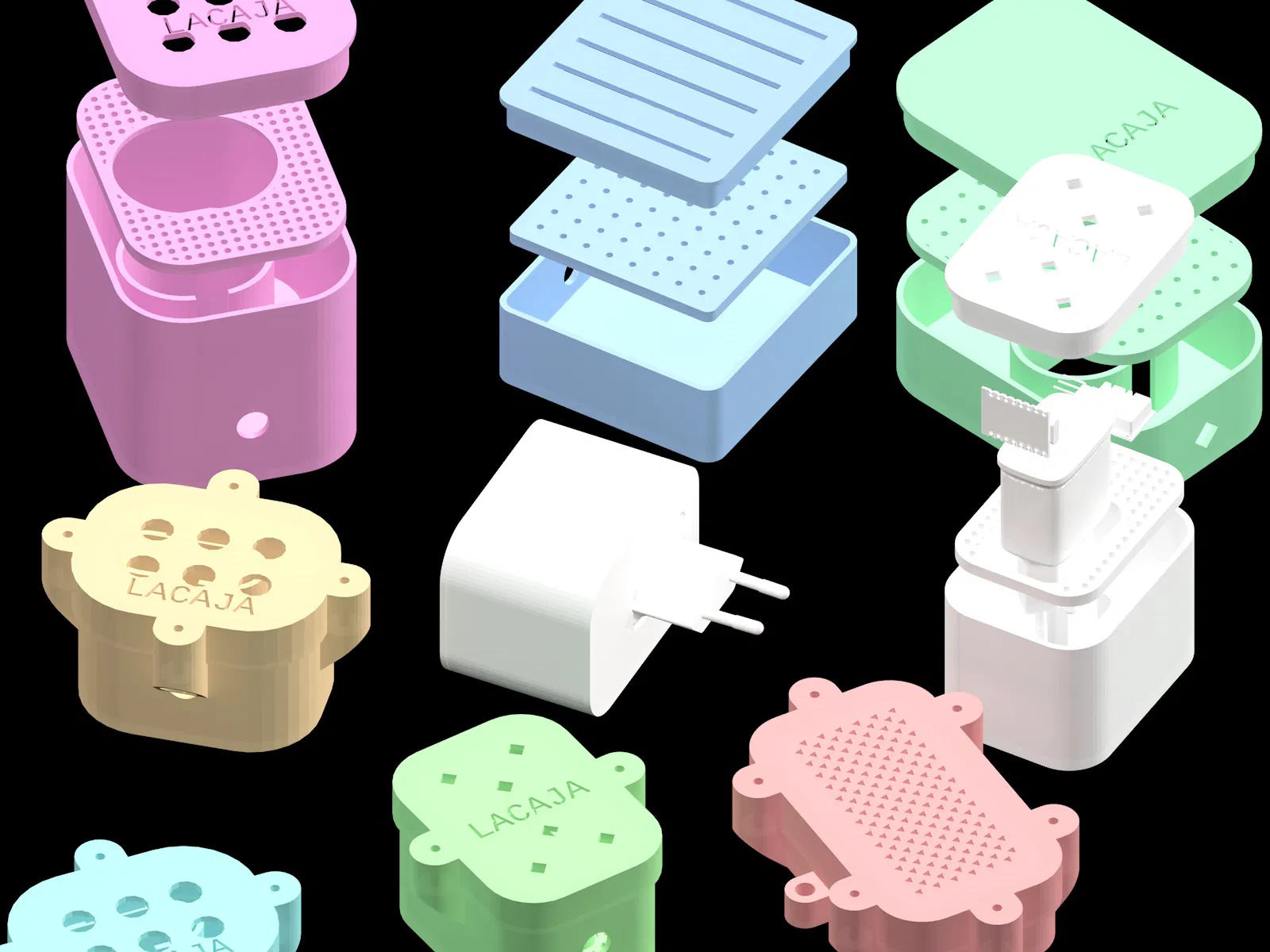

Script cho phép bạn tạo hộp kích thước bất kỳ chỉ với vài cú click. Thiết kế ưu tiên tính thực dụng: bạn có thể nhét vừa một cục USB charger tiêu chuẩn bên trong để cấp nguồn trực tiếp từ điện lưới, và phần đáy có sẵn mounting grid để bắt vít các linh kiện (ESP32, buck converter, v.v.) bằng vít tự ren cỡ nhỏ. Khỏi cần dán keo hay phải làm standoff riêng cho từng cái board.

Bạn không cần biết code. Chỉ cần mở file trong OpenSCAD, dùng các thanh trượt (sliders) bên phải, rồi export STL.

Tính năng chính

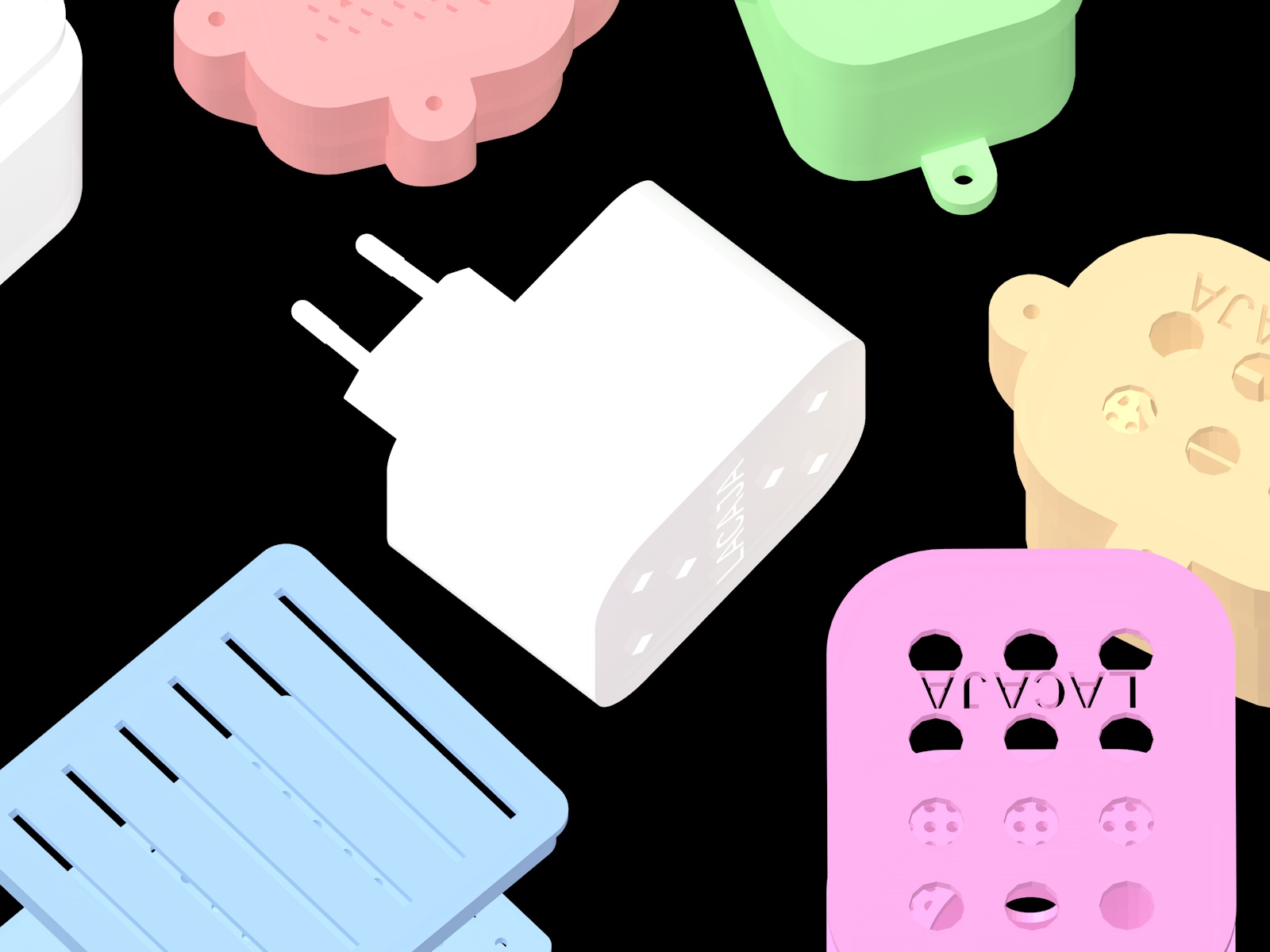

• Không gian đặt charger bên trong: Module tuỳ chọn để giữ một USB charger nhỏ gọn trong hộp.

• Mounting grid đa dụng: Bắt vít được bất kỳ linh kiện nào (ESP32, relay, v.v.) ở bất cứ vị trí nào trên lưới.

• Thông gió: Pattern lỗ trên nắp sau tuỳ biến hoàn toàn để giúp tản nhiệt cho điện tử bên trong.

• Gá treo tường: Thêm tai bắt treo chắc chắn ở bất kỳ mặt nào (Top, Bottom, Left, Right).

• Kiểu “waterproof”: Thiết kế có rãnh nắp và tuỳ chọn ngàm khoá bên ngoài để siết vít cho chắc.

• Chữ tuỳ chỉnh: Khắc nhãn hoặc tên trực tiếp lên nắp sau.

• Quản lý dây: Thêm lỗ luồn cáp hoặc lỗ antenna trên bất kỳ mặt nào.

Yêu cầu (Đọc kỹ!)

Web customizer sẽ không chạy vì thiết kế này dùng thư viện BOSL2 để tạo hình học đẹp và chuẩn hơn.

1. Tải OpenSCAD.

2. Tải BOSL2 Library và bỏ vào thư mục libraries của OpenSCAD.

3. Mở file .scad.

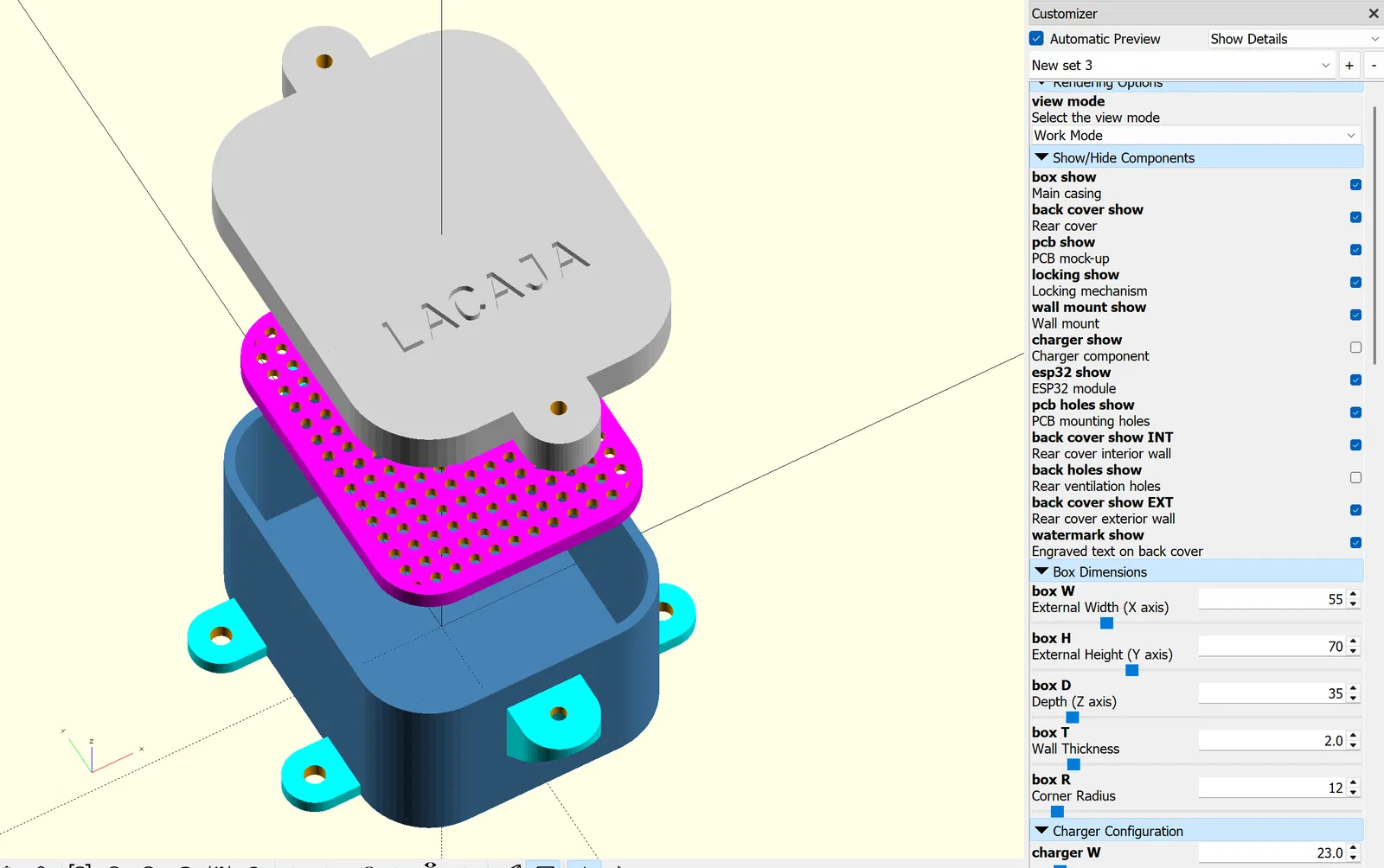

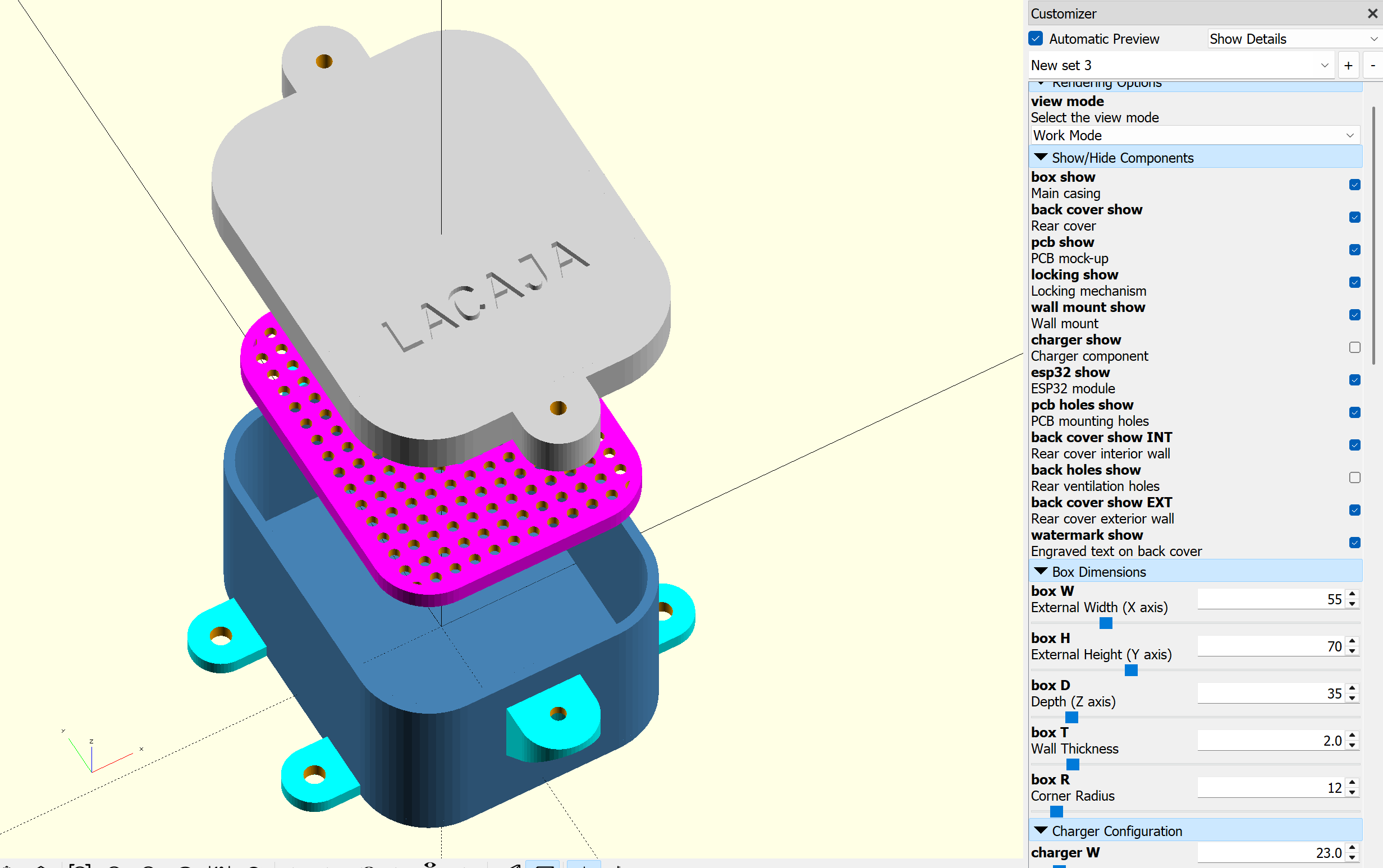

4. Vào Window -> Customizer và dùng sliders để chỉnh hộp theo ý.

Mẹo in (Printing Tips)

• Không cần supports: Lỗ bắt vít dùng sacrificial layer tích hợp (một cầu nhỏ 0.2mm). Trong slicer nhìn như bị bịt kín, nhưng khi lắp bạn cứ đẩy vít xuyên qua là được.

• Vật liệu: Khuyến nghị PETG hoặc ASA nếu bạn dùng module charger bên trong (để chịu nhiệt). PLA ổn cho các hộp sensor đơn giản.
