Bộ nguồn phòng thí nghiệm ATX và bộ test LED

Xin chào, mình đã làm bộ nguồn phòng thí nghiệm này từ một bộ nguồn PC ATX. Mình dựa trên một sơ đồ tìm được trên YouTube để thực hiện phần đấu nối điện, rồi chỉnh sửa lại để nó được đầy đủ hơn. Các ngõ ra được bảo vệ bằng cầu chì tự phục hồi (automatic fuse).

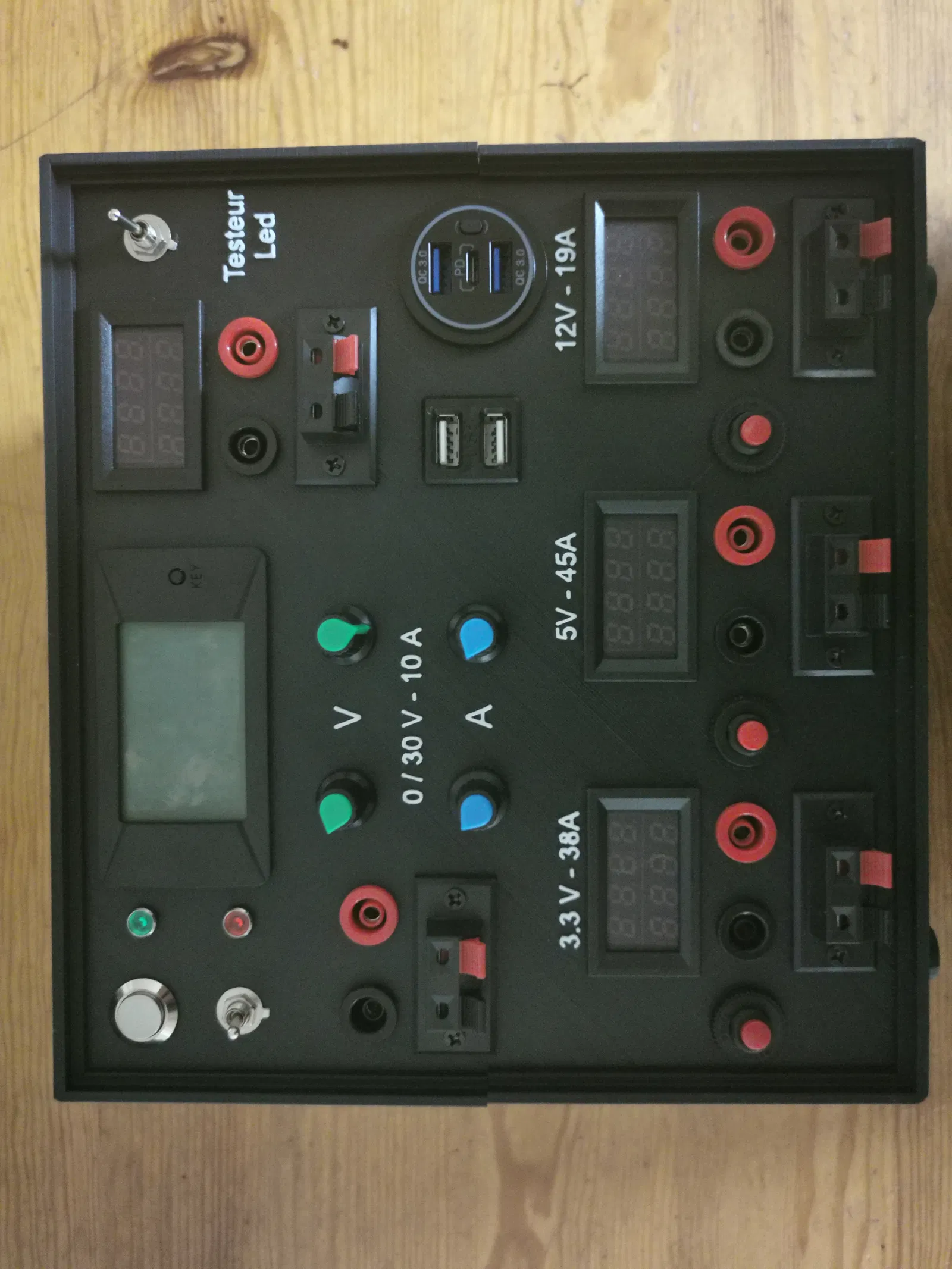

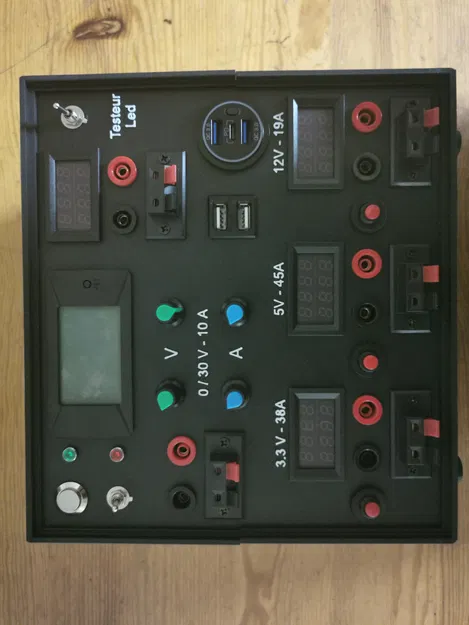

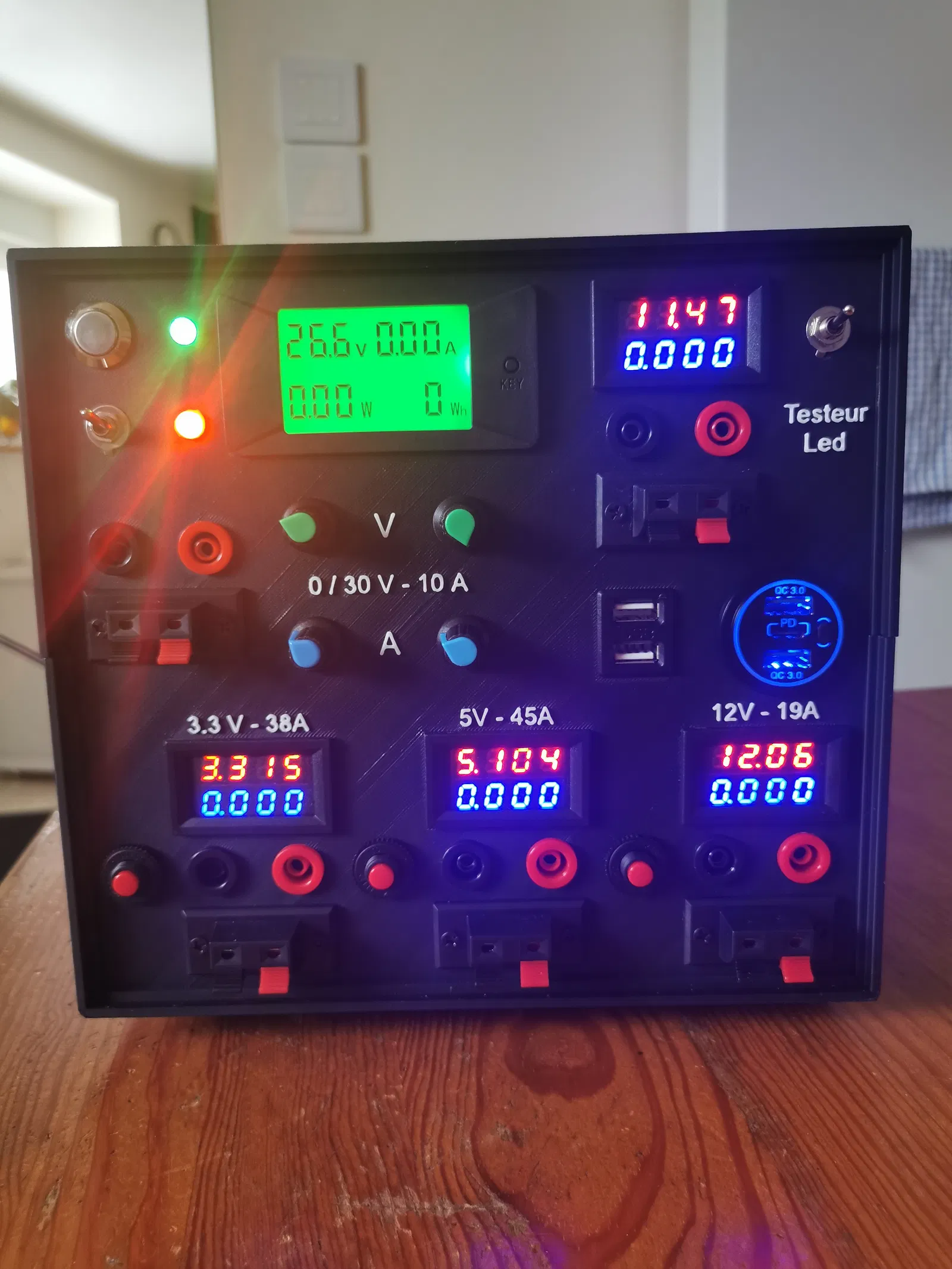

Có một ngõ ra cố định 3,3V, một ngõ ra cố định 5V và một ngõ ra cố định 12V. Ngoài ra còn có một ngõ ra biến thiên từ 1 đến 30V, có thể chỉnh điện áp và dòng bằng bốn biến trở (chỉnh thô và chỉnh tinh – potentiometer 150K và 50K).

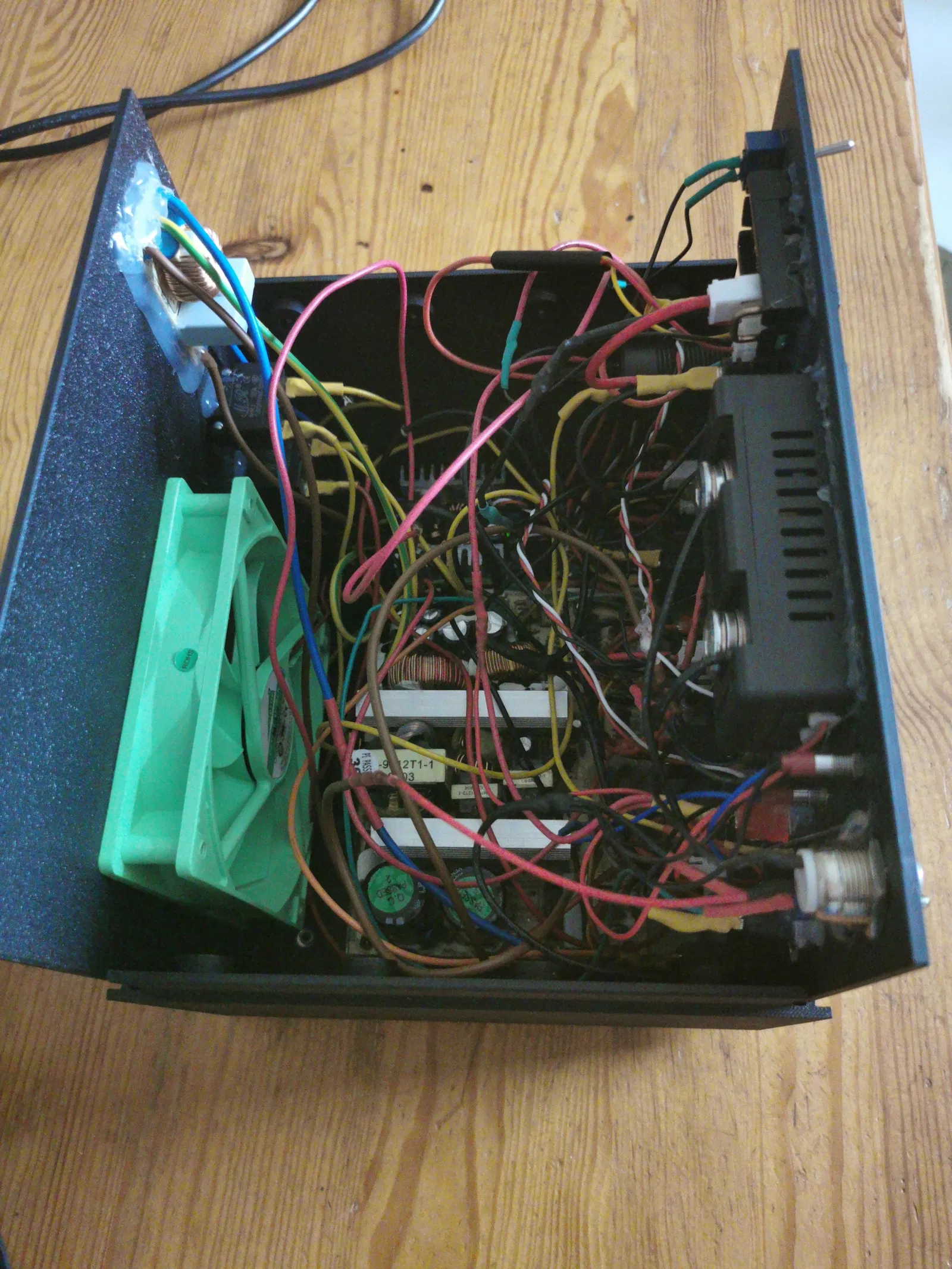

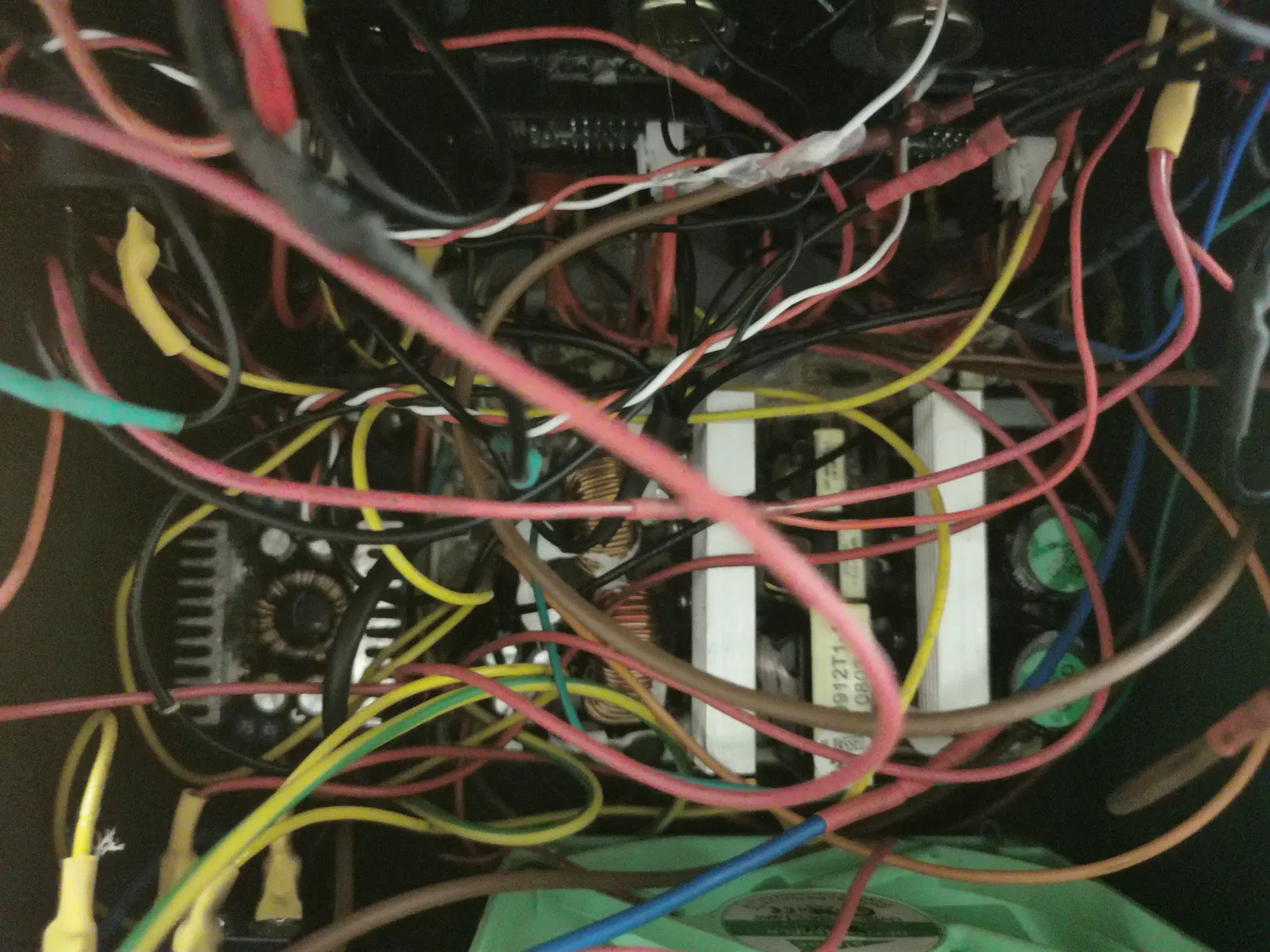

Mình bổ sung thêm, để bộ này hoàn chỉnh hơn, một bộ test LED. Ở mỗi ngõ ra cố định, mình gắn thêm một màn hiển thị V/A 4 digits, tương tự như cho bộ test LED. Bên trong, mình gắn thêm vào nguồn PC một module Buck-Boost 30V 10A Max cho ngõ ra biến thiên. Với bộ test LED, mình dùng module XL6009. Ngoài ra còn có 5 cổng USB để sạc hoặc cấp nguồn cho nhiều thiết bị khác nhau ở 5V.

Mình muốn bộ nguồn này đầy đủ nhất có thể, nhưng những mẫu mình thấy trên YouTube hay Internet thường không có đủ các linh kiện như mình đã lắp. Nếu bạn thấy mẫu này phù hợp thì có thể tải về tùy thích.

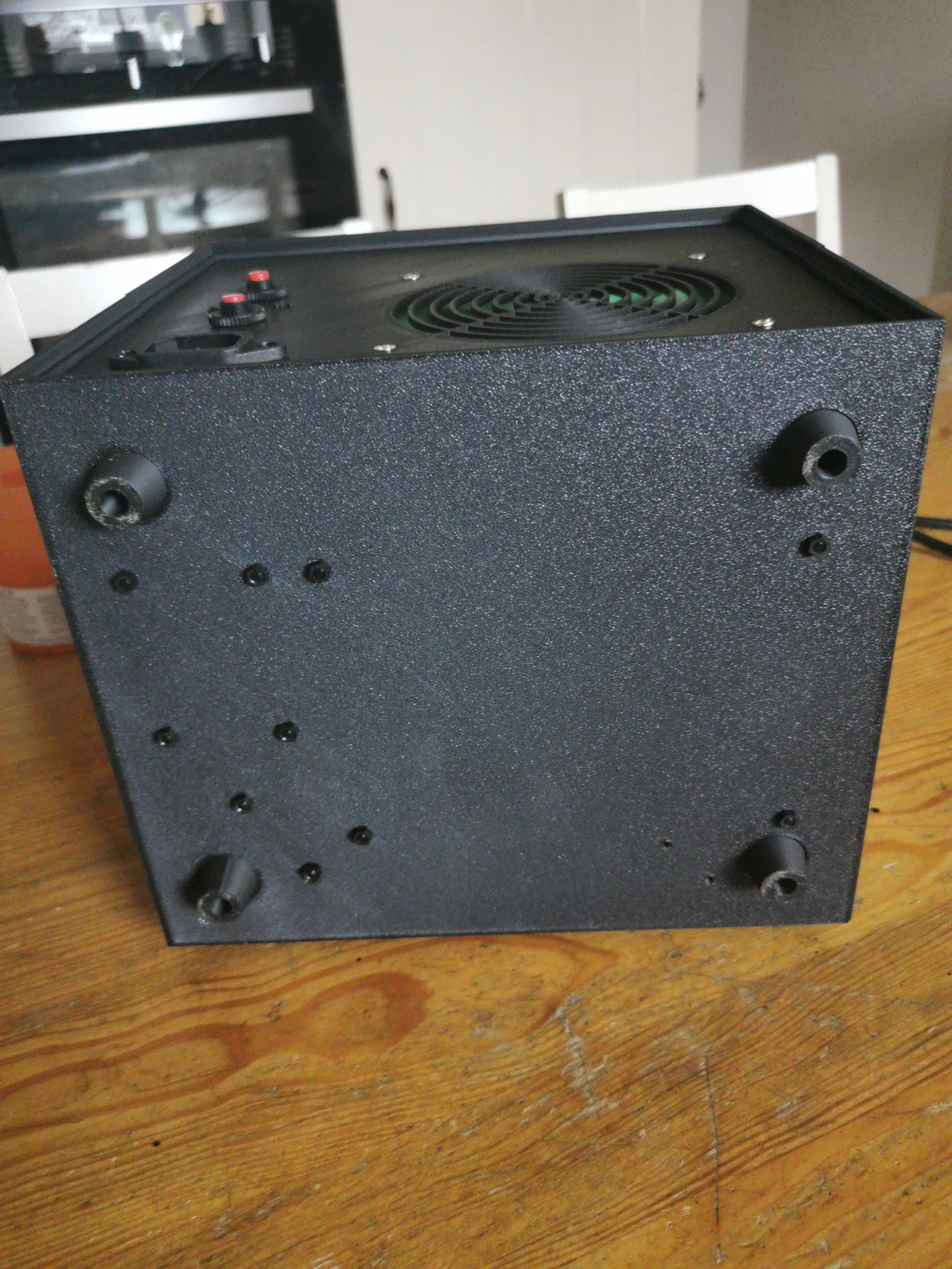

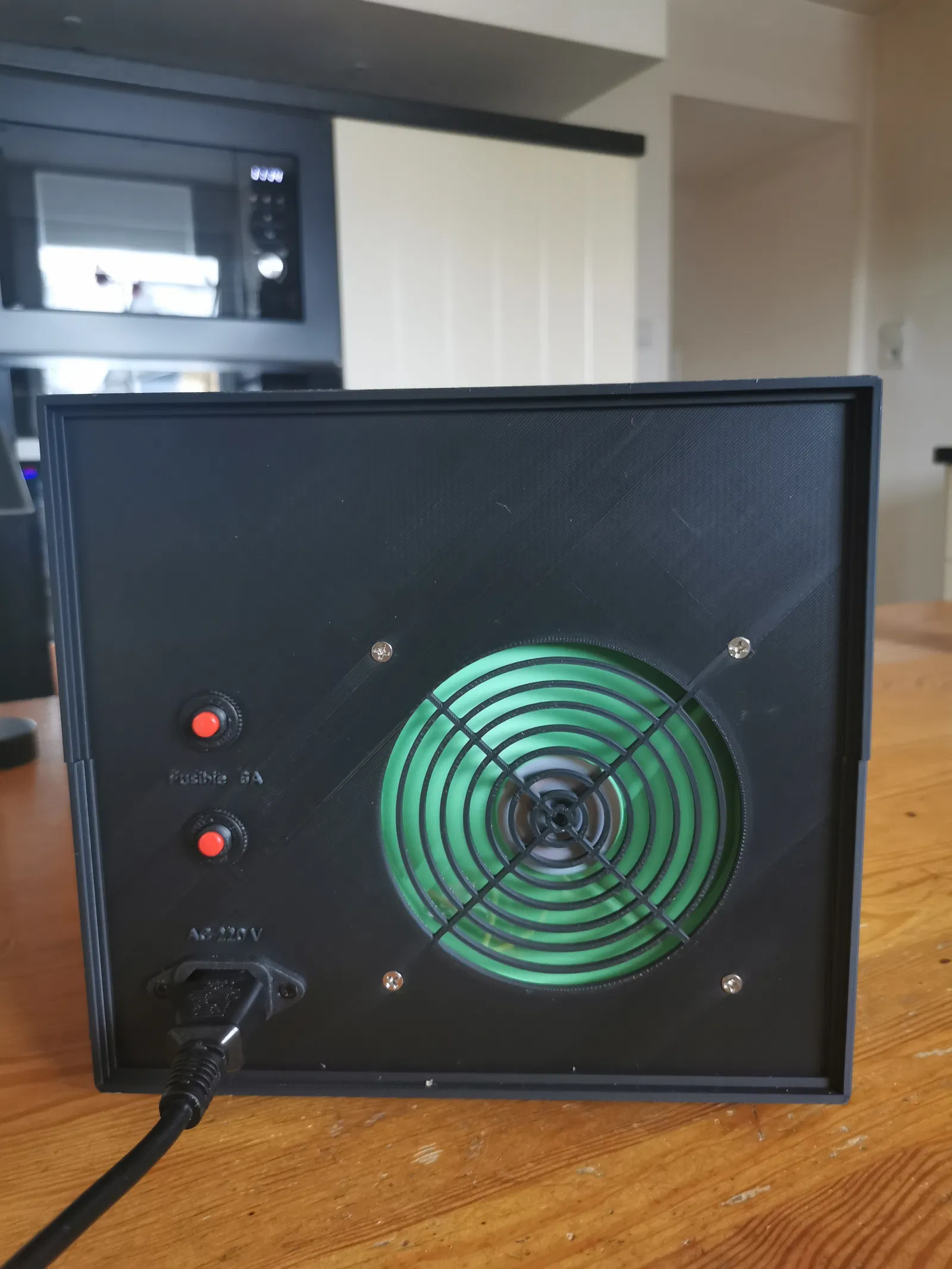

Phần mặt trước (façade) dưới và trên lắp khớp với nhau rất vừa. Bạn có thể đặt đai ốc cho bu-lông M3 vào các vị trí đã chừa sẵn bên trong, và giữ cố định bằng các nút chặn nhỏ (bouchons) thiết kế cho mục đích này. Các nút chặn được tạo ra để đai ốc không bị rơi vào trong hộp khi bạn đóng lại bằng vít.

Mình xin nói rõ là sơ đồ mạch không phải do mình tạo. Mình đính kèm để giúp bạn thực hiện bộ nguồn này.

Chúc bạn làm vui vẻ. Mình cũng xin nói trước là mình không chịu trách nhiệm cho các tai nạn có thể xảy ra do thiếu kiến thức. Nhớ xả tụ điện (discharge capacitors) trước khi thao tác.
