Catapult – Máy bắn đá in 3D
Mẫu catapult làm cho dự án năm 1 kỹ sư. Cần máy in 3D, 3 dây thun, 2 thanh kim loại Ø6mm và khoảng 26 con vít (25 con 1–2cm, 1 con 4–5cm). Có hướng dẫn thứ tự lắp ráp và cách gắn elastic để chỉnh lực bắn.
Mô tả

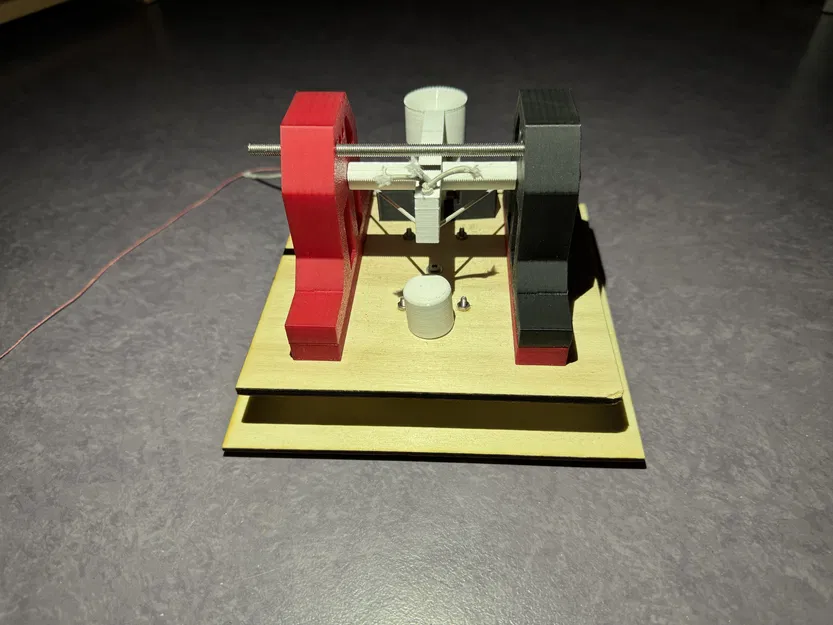

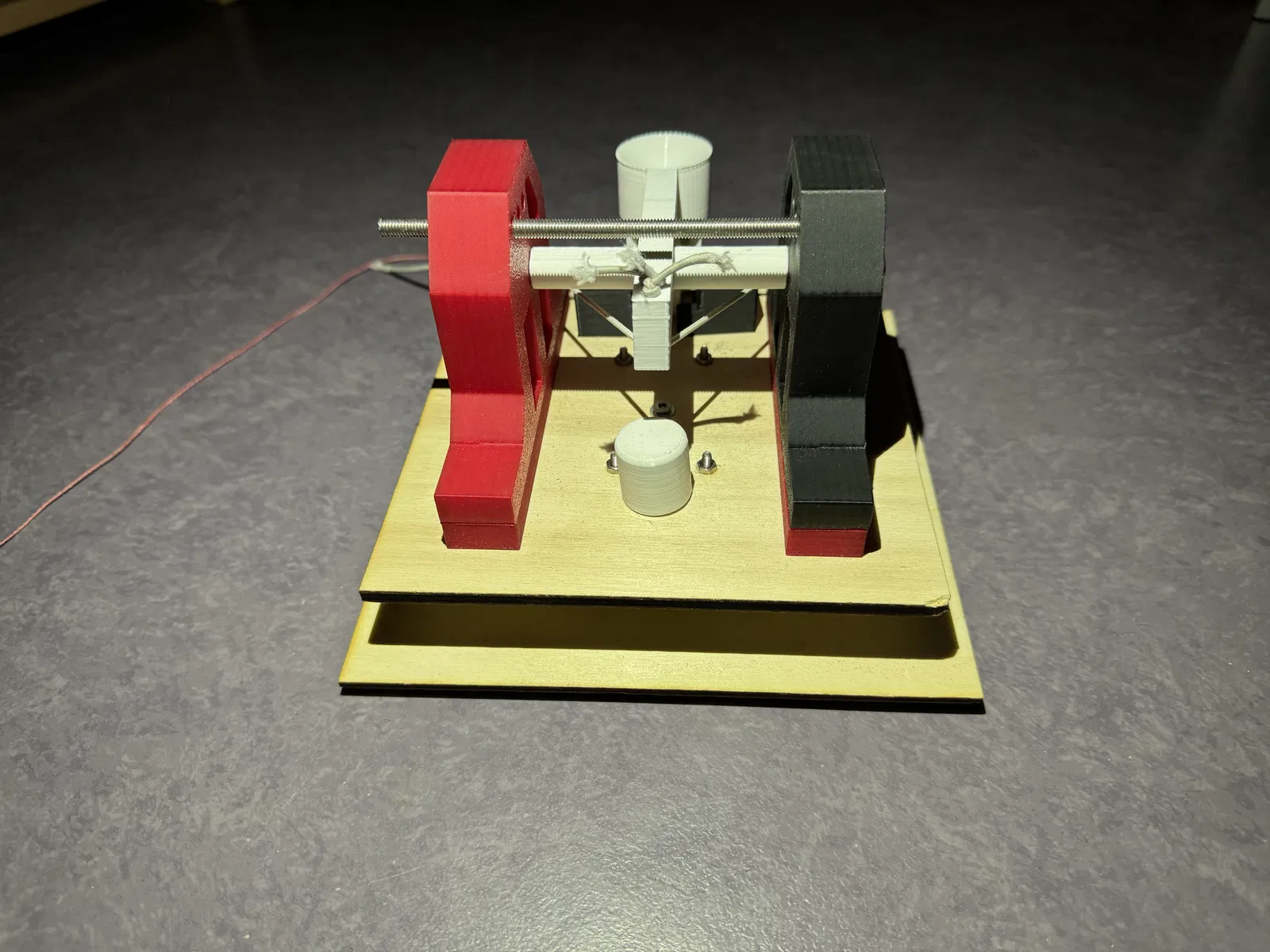

Máy bắn đá (catapult) này được làm trong khuôn khổ một dự án năm 1 trường kỹ sư. Riêng phần đế bằng gỗ thì bạn có thể làm bằng máy in 3D; tụi mình làm bằng máy cắt laser vì lúc đó có sẵn điều kiện.

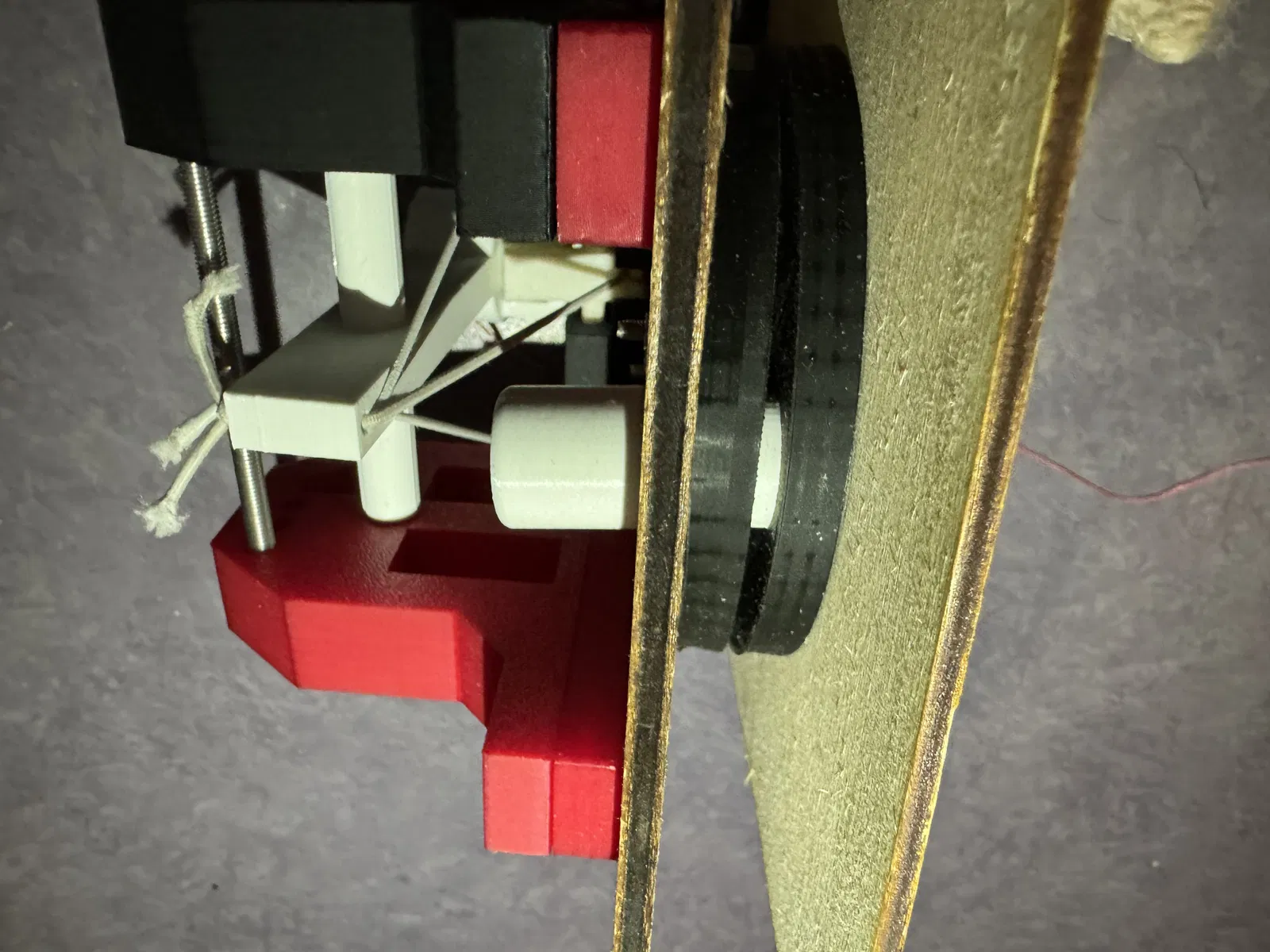

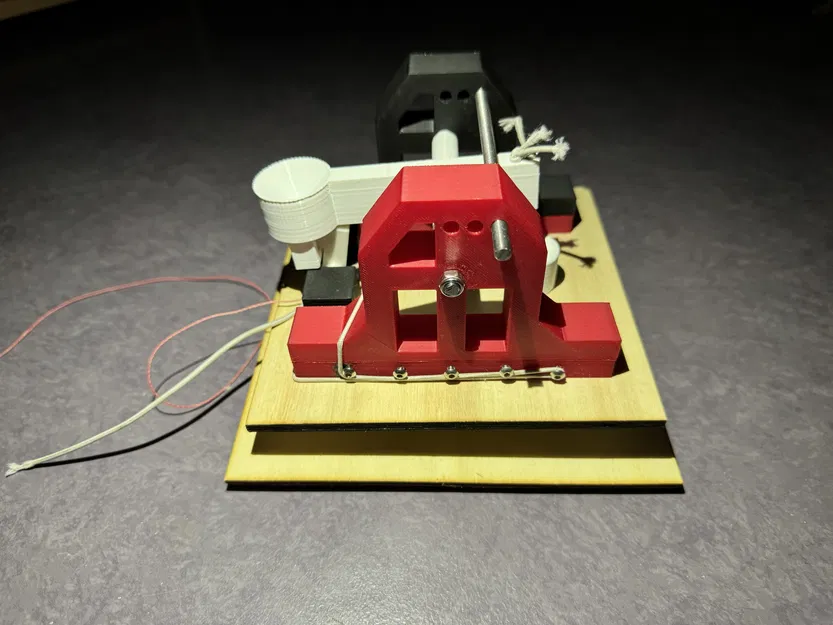

Thứ tự lắp ráp là: bắt đầu với phần base cố định thấp, đặt base xuống và bắt vít cố định. Sau đó làm tương tự với phần base cố định cao và base cao. Tiếp theo gắn 2 elevator và 2 spoon support, cùng với part1 và part2 của latch backrest. Rồi bắt hai cụm base lại với nhau bằng con vít trung tâm dài 4–5cm. Và thêm 10 con vít (mỗi bên 5 con) vào phần elevator.

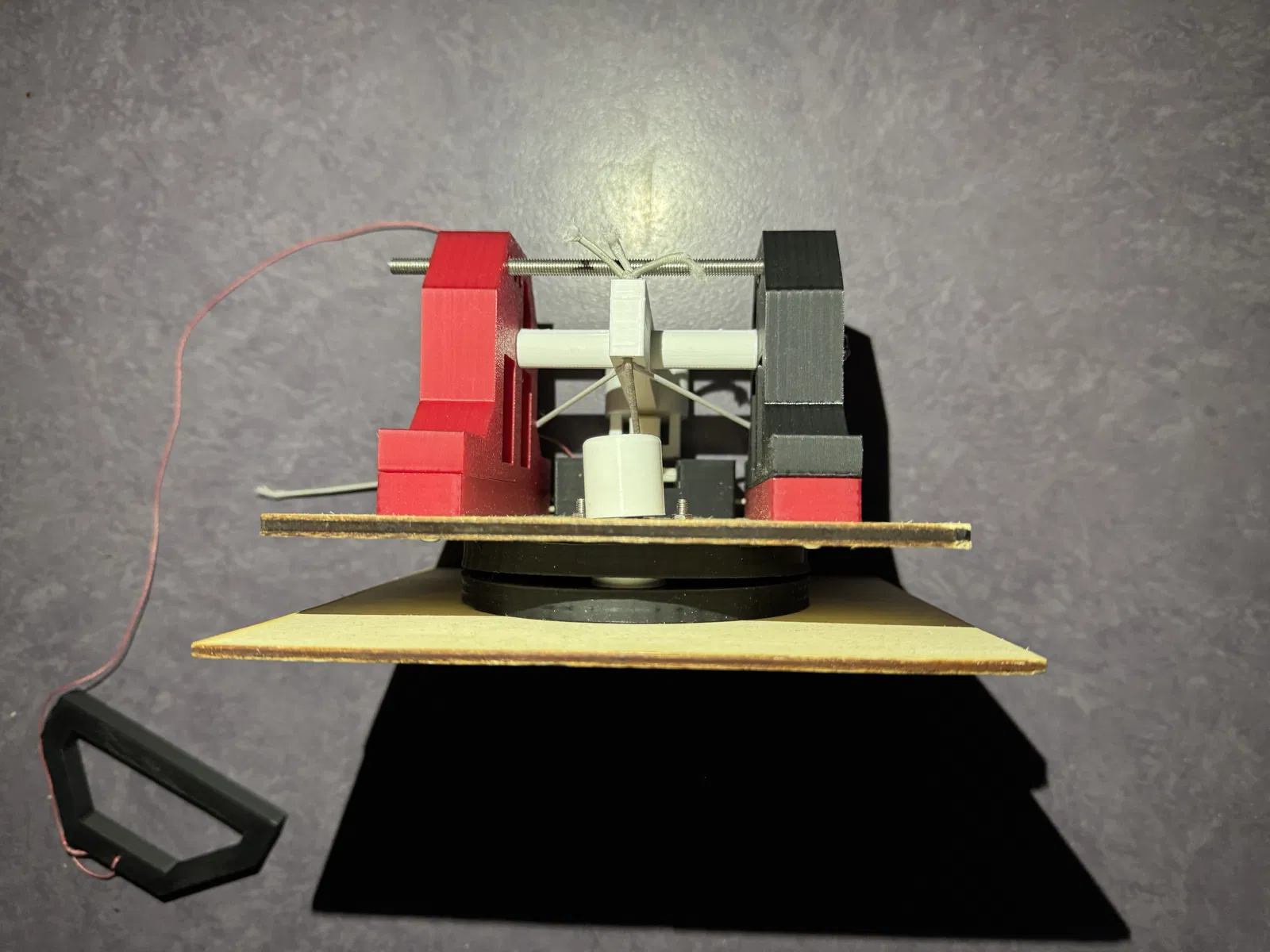

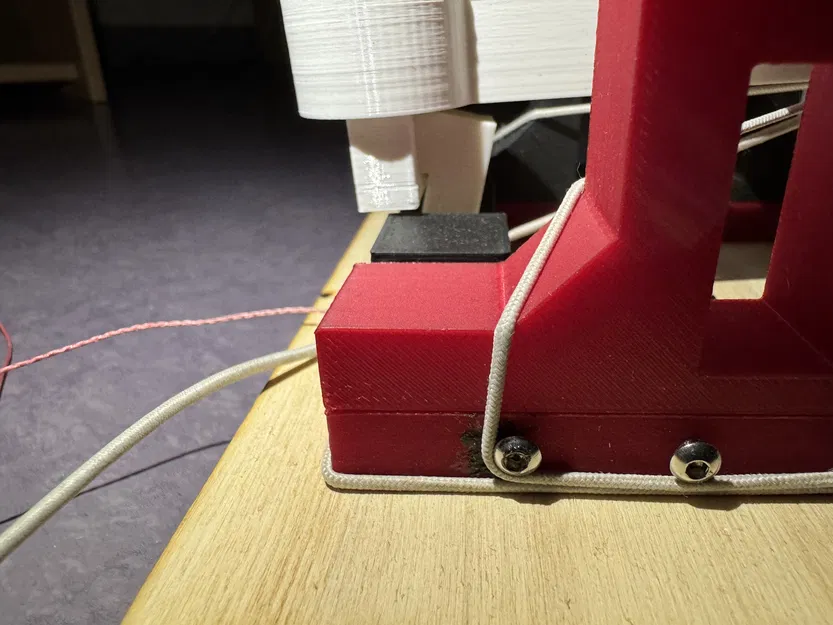

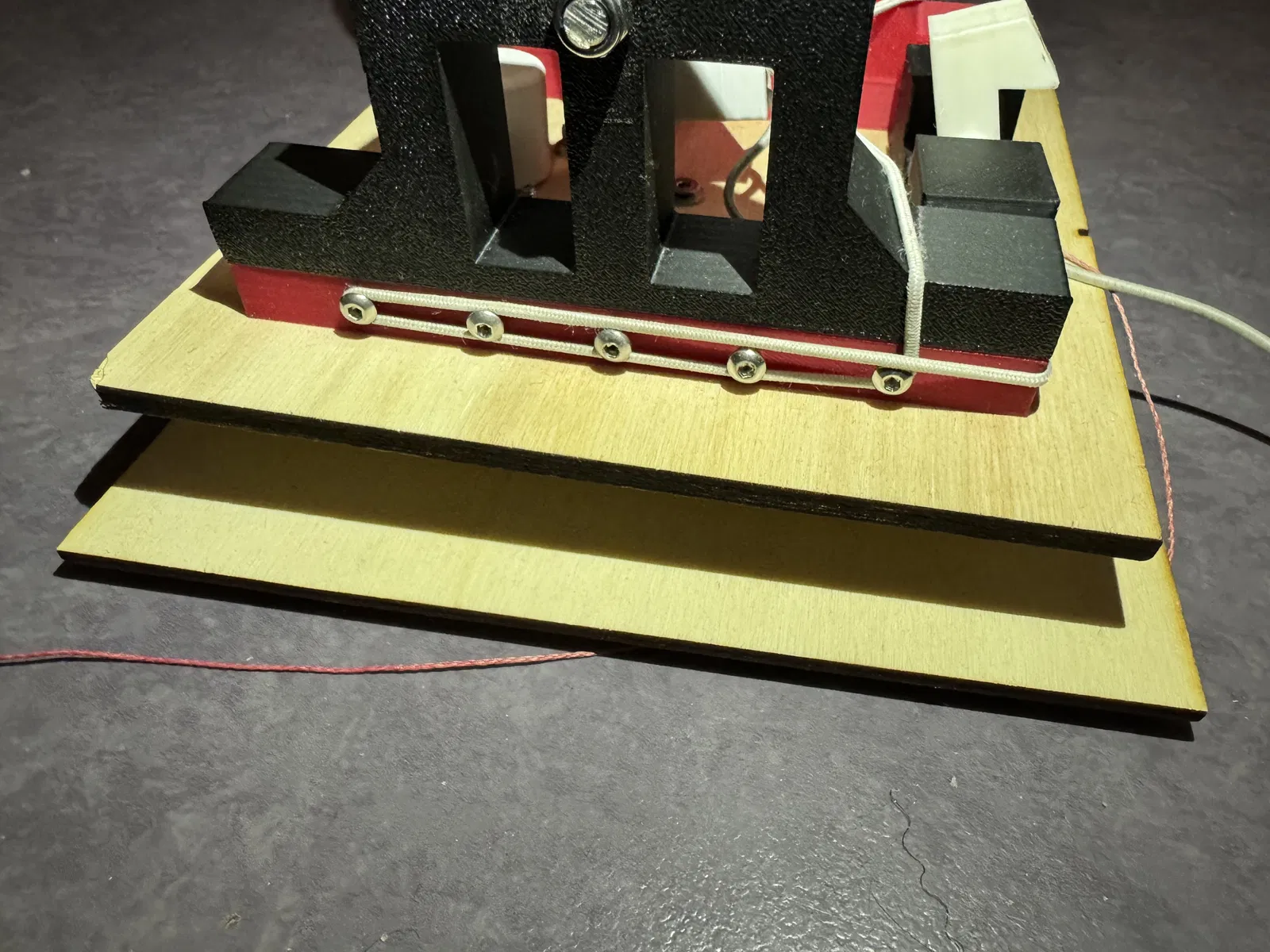

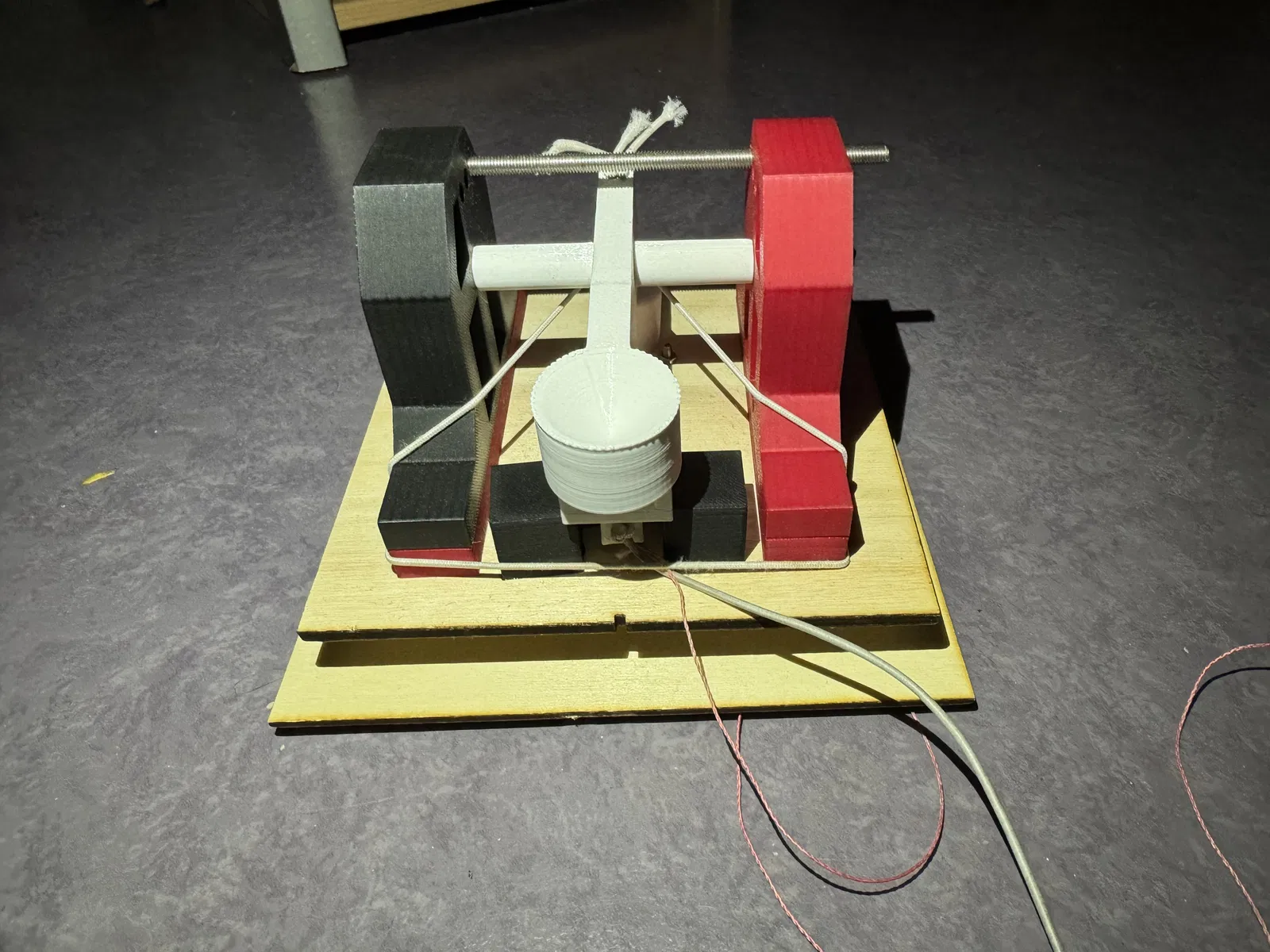

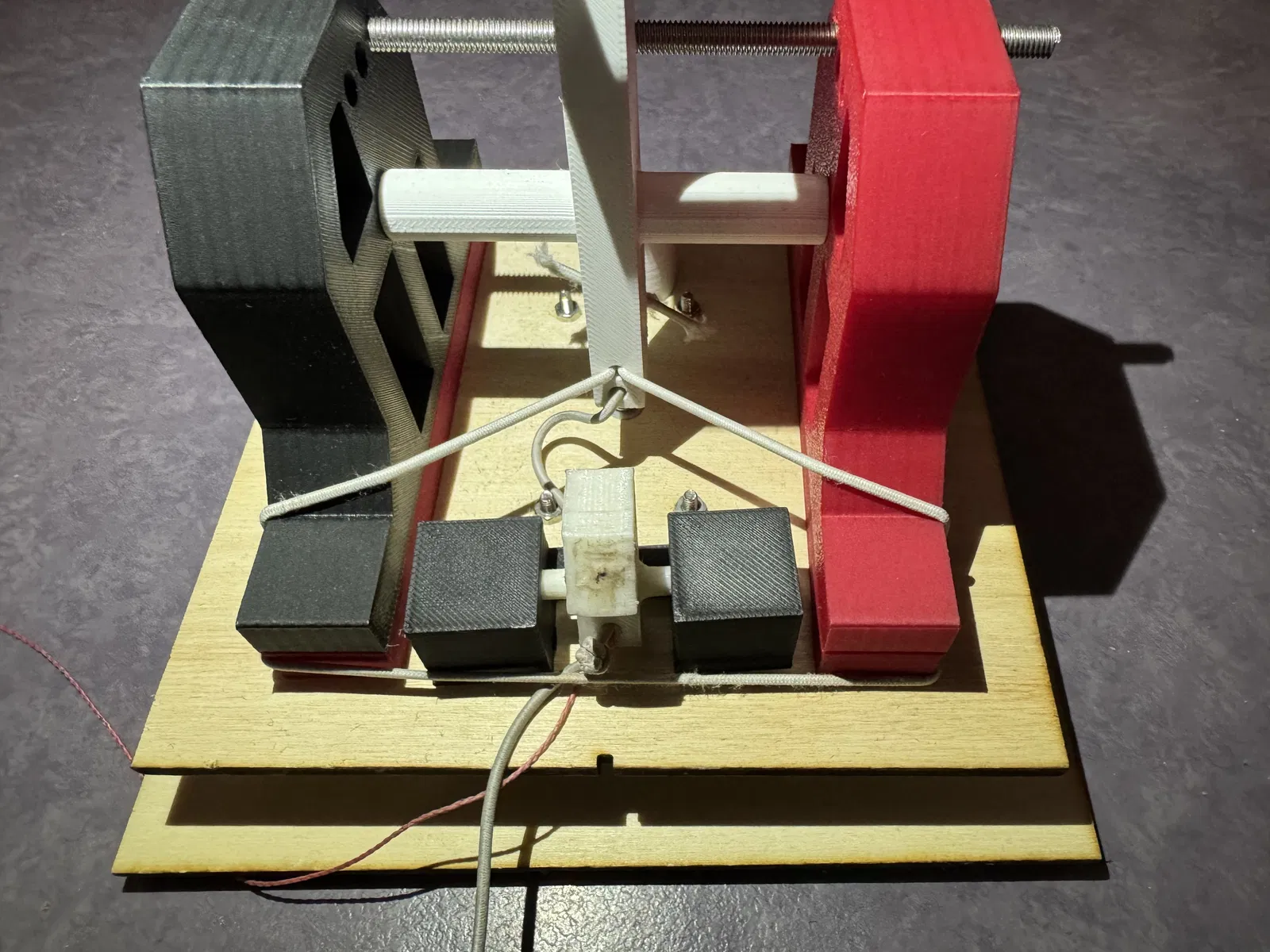

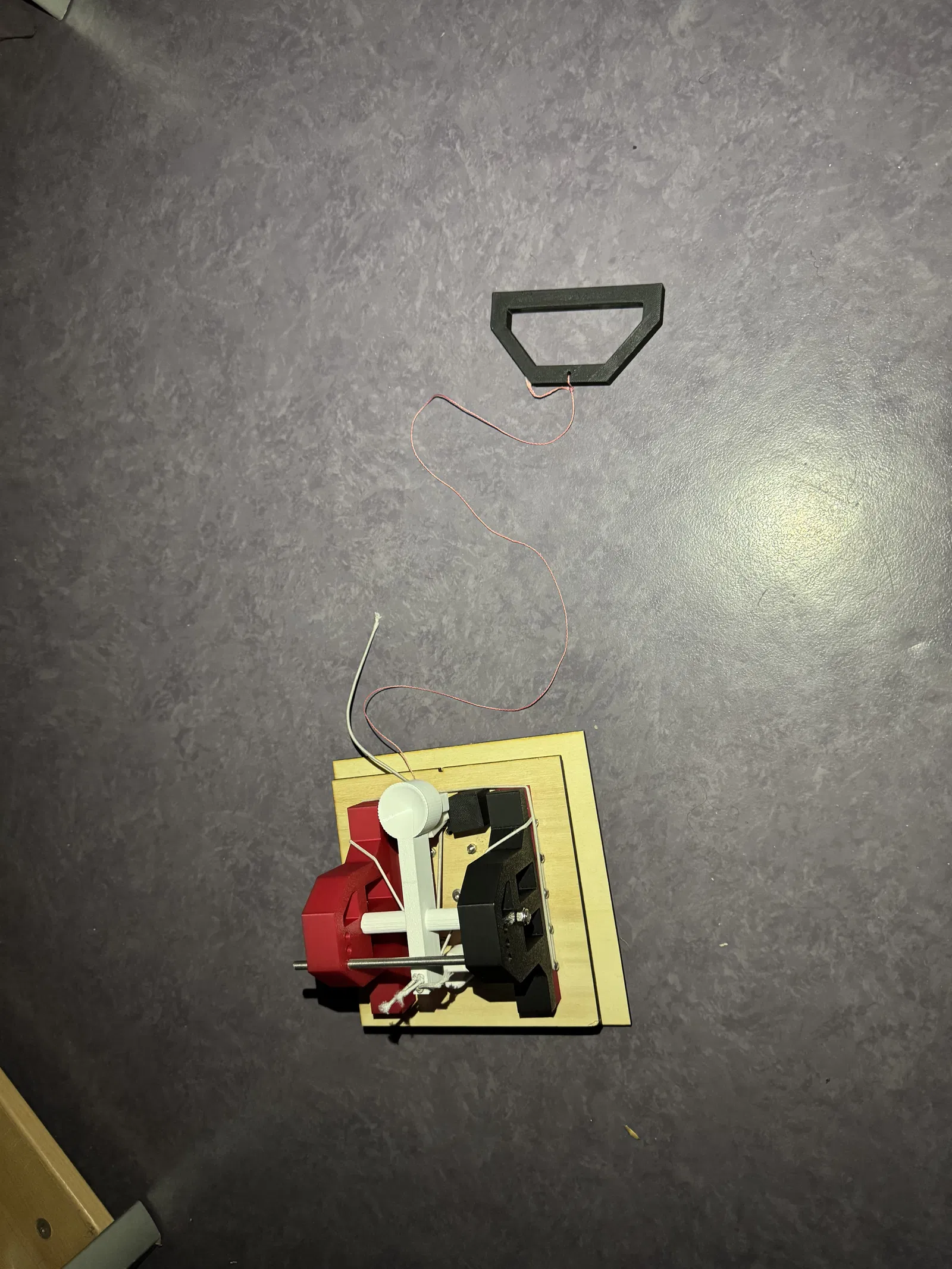

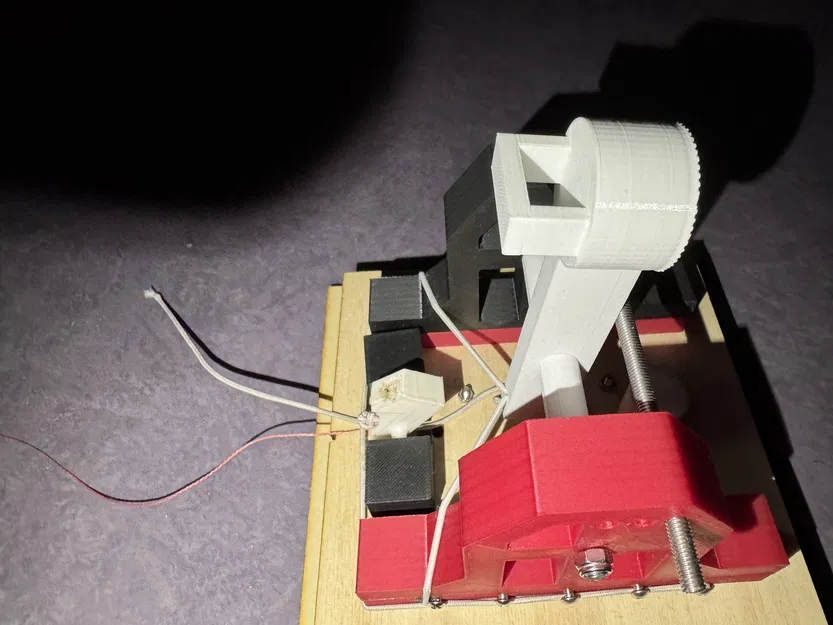

Khi đã bắt vít xong hết thì cần gắn dây thun (elastic) như trong hình, sau đó gắn thêm một sợi dây và tay kéo (handle) để kích latch cho viên bi/phần đạn bay ra. Dây thun có thể kéo căng tùy ý, tùy bạn muốn lực mạnh cỡ nào.
