Giá giữ pin RavPower RP-PB13 gắn chân tripod EQ5
Giá giữ pin để gắn pack RavPower RP-PB13 (rộng 81mm, dày 21.5mm) lên chân tripod EQ5. Khuyến nghị in dọc, PETG, infill 15%. Có STL cho bản gắn EQ5 và bản holder rời kèm STEP để remix.
Mô tả

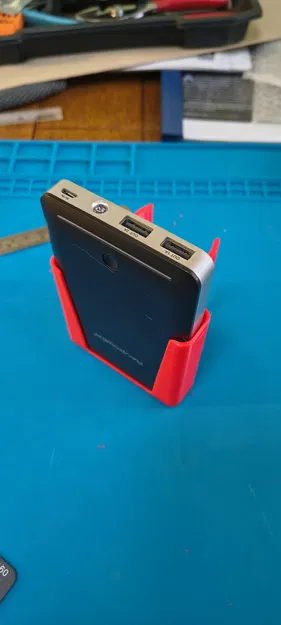

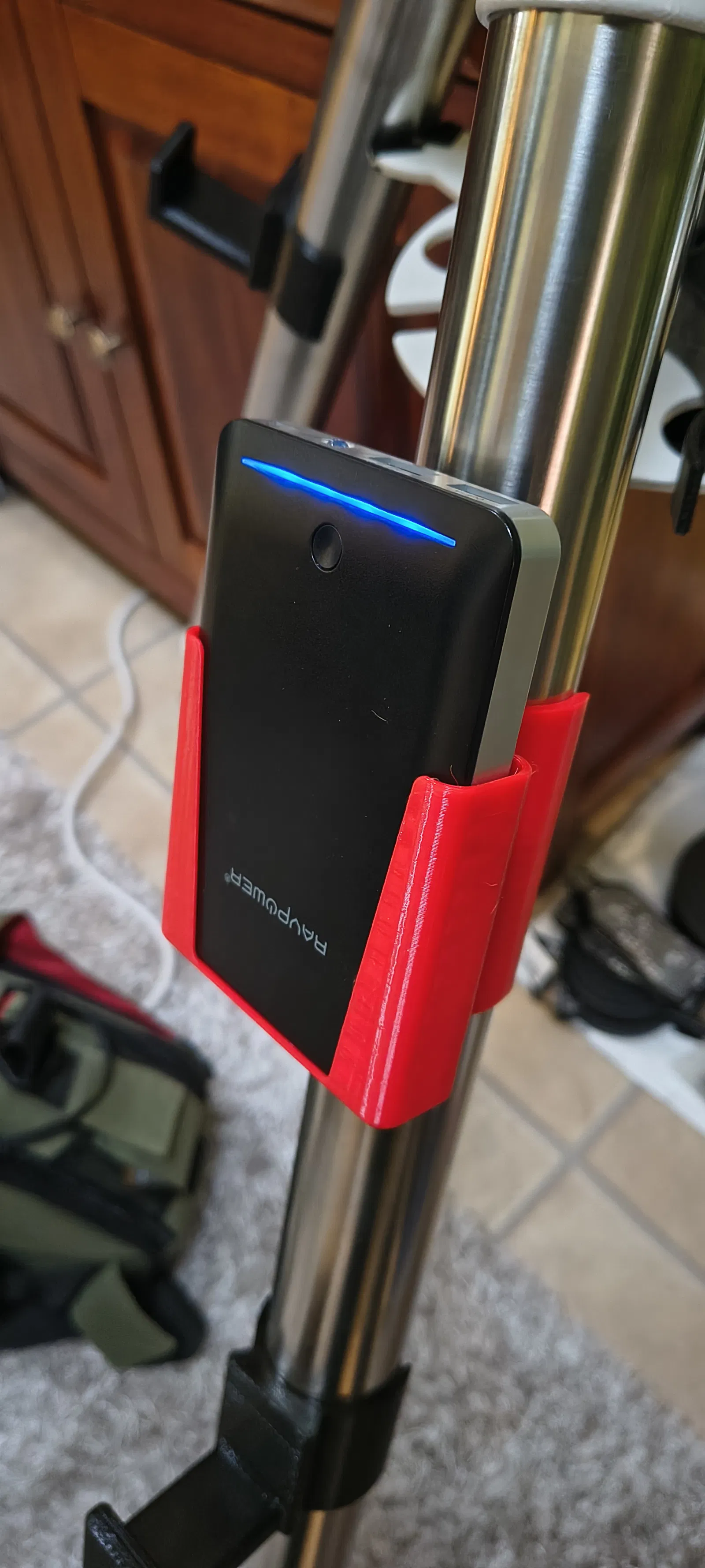

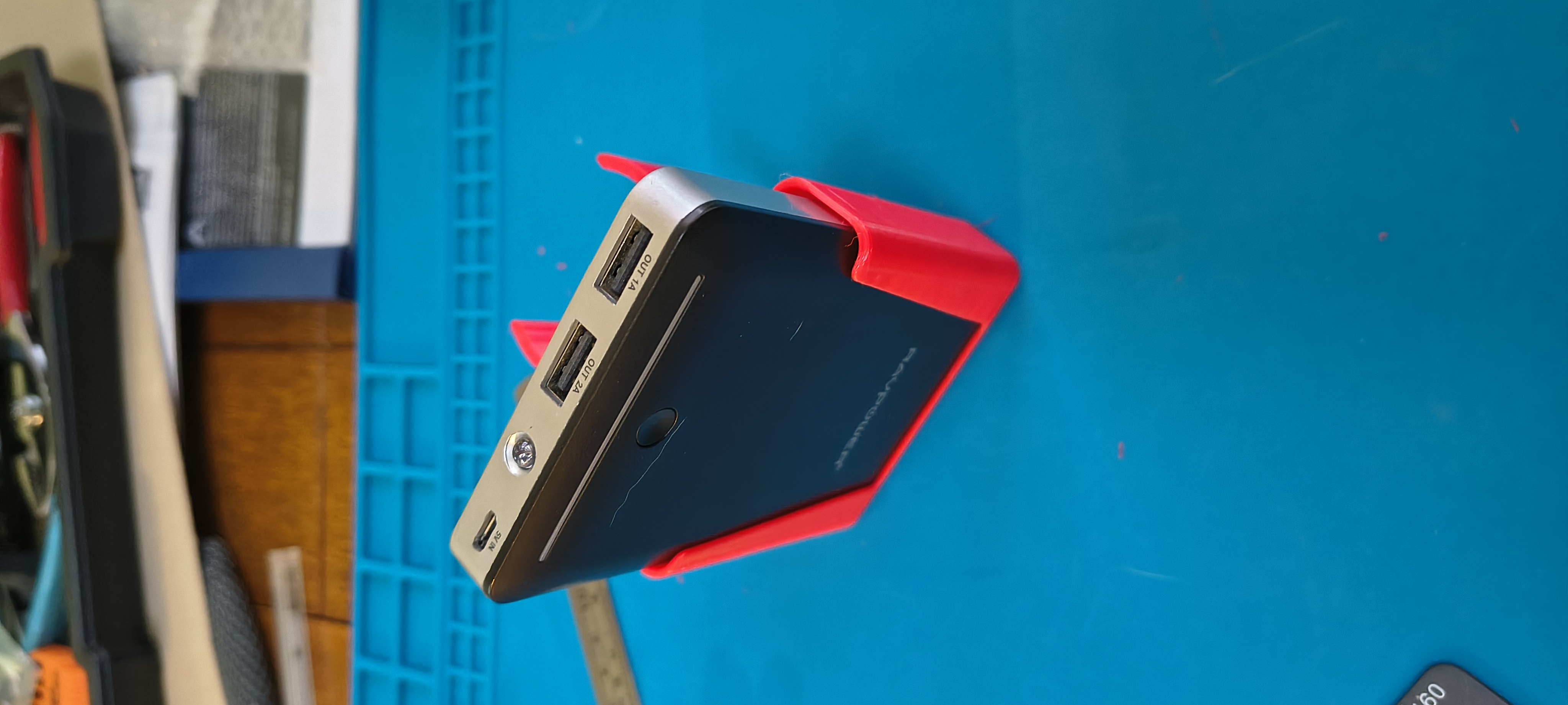

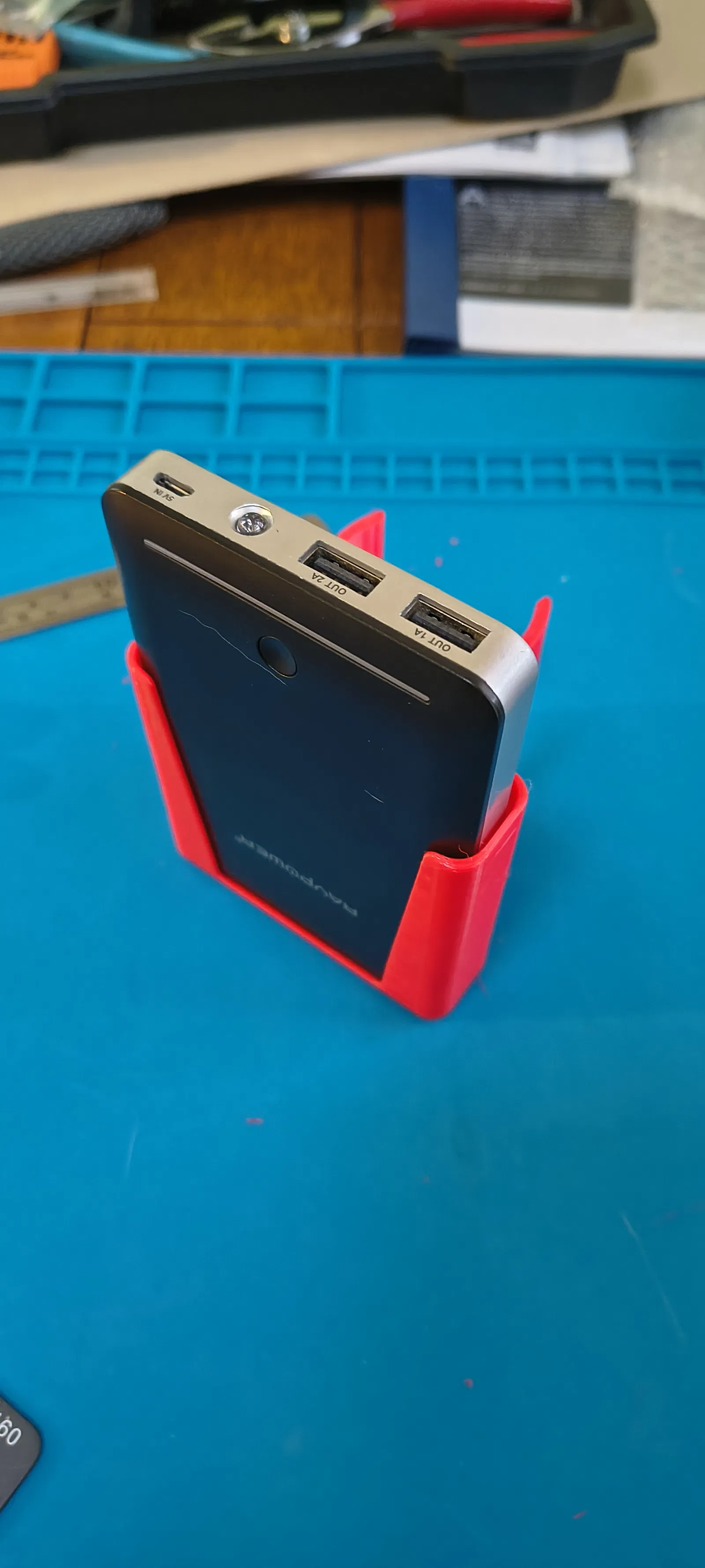

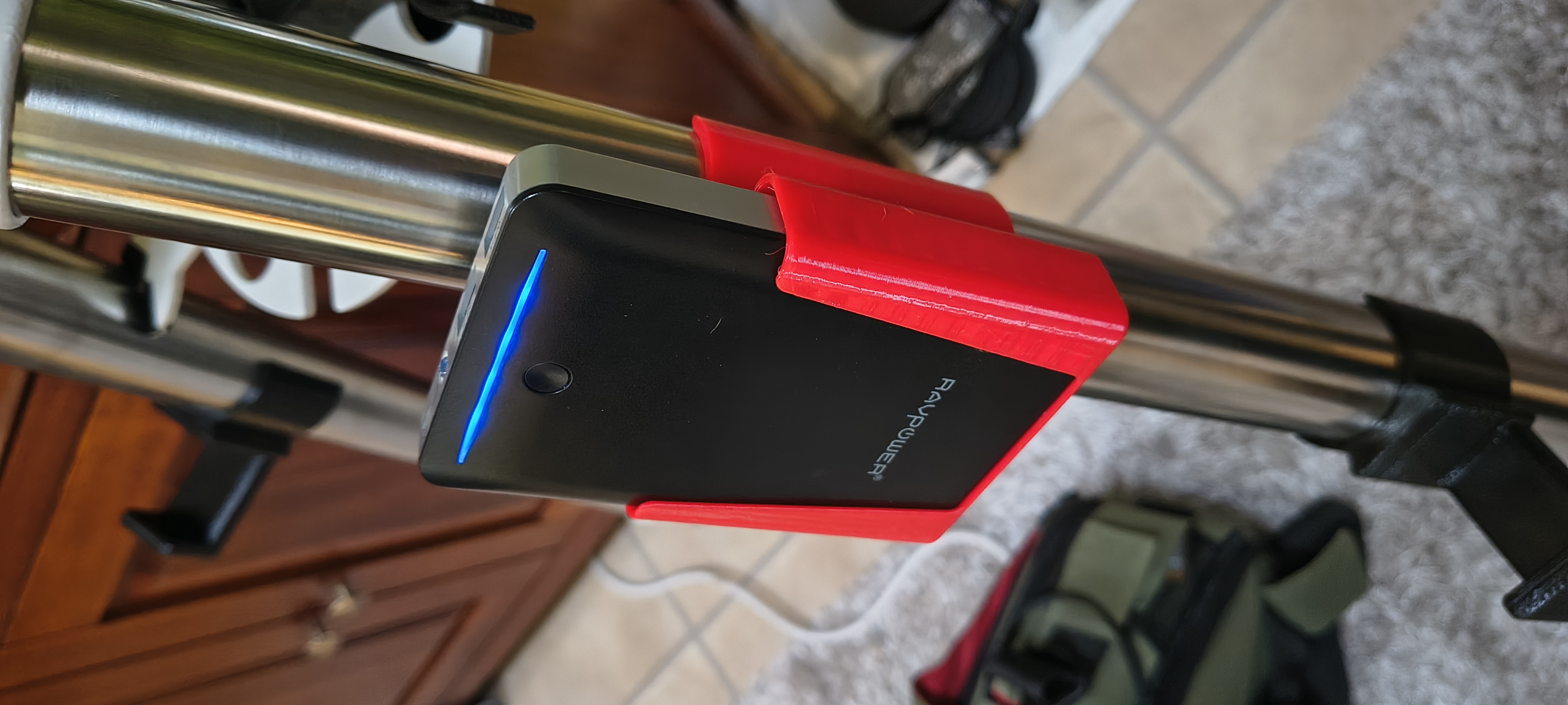

Một cái ngàm/giá giữ pin cho pack RavPower RP-PB13, gắn lên chân tripod EQ5.

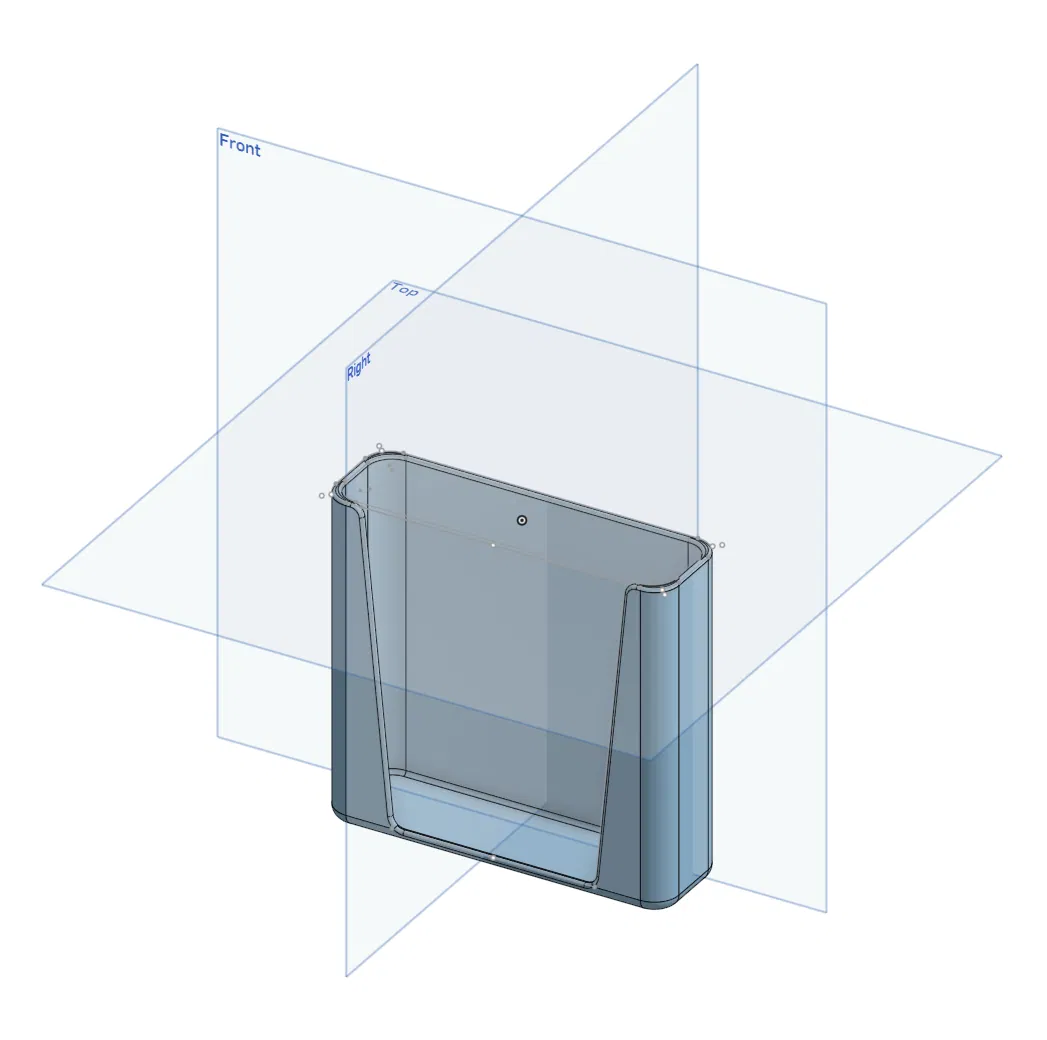

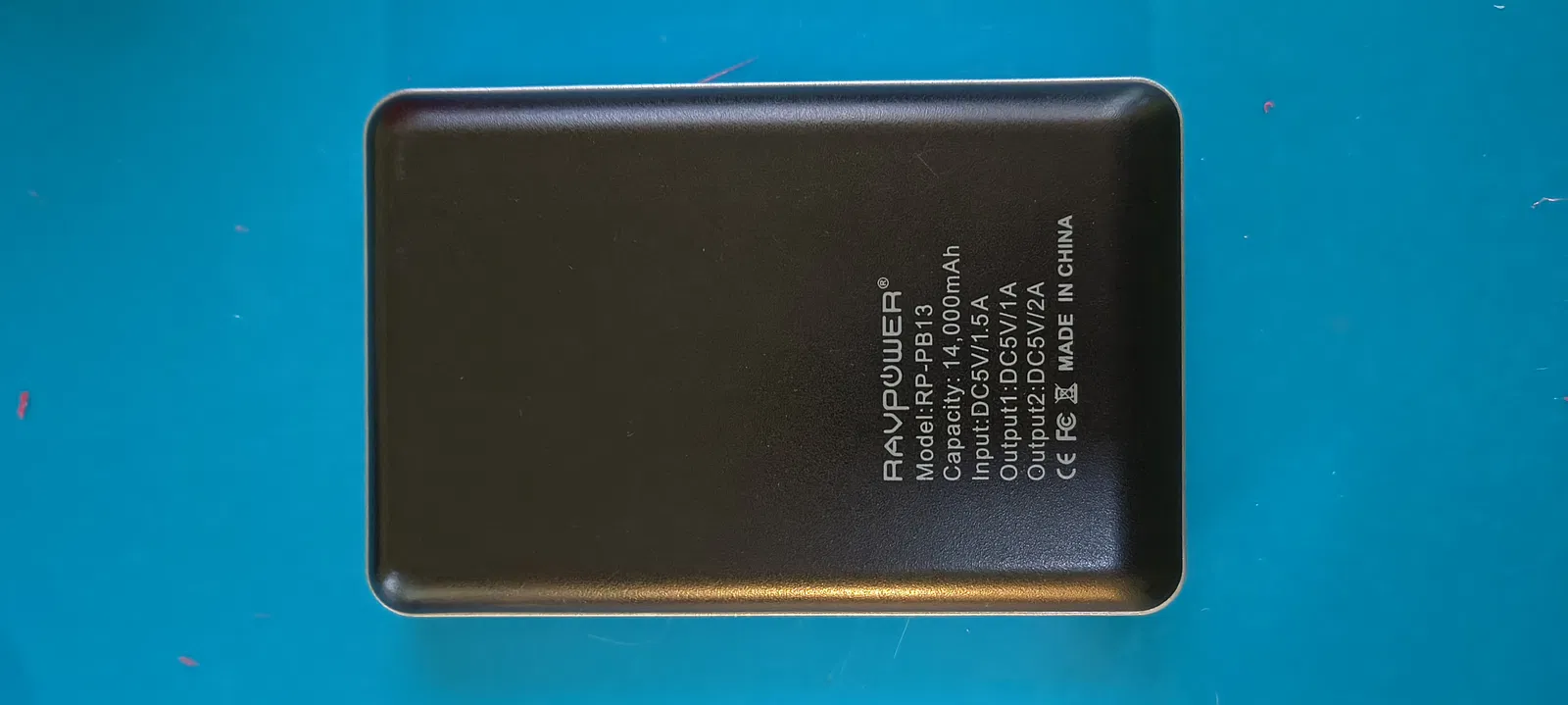

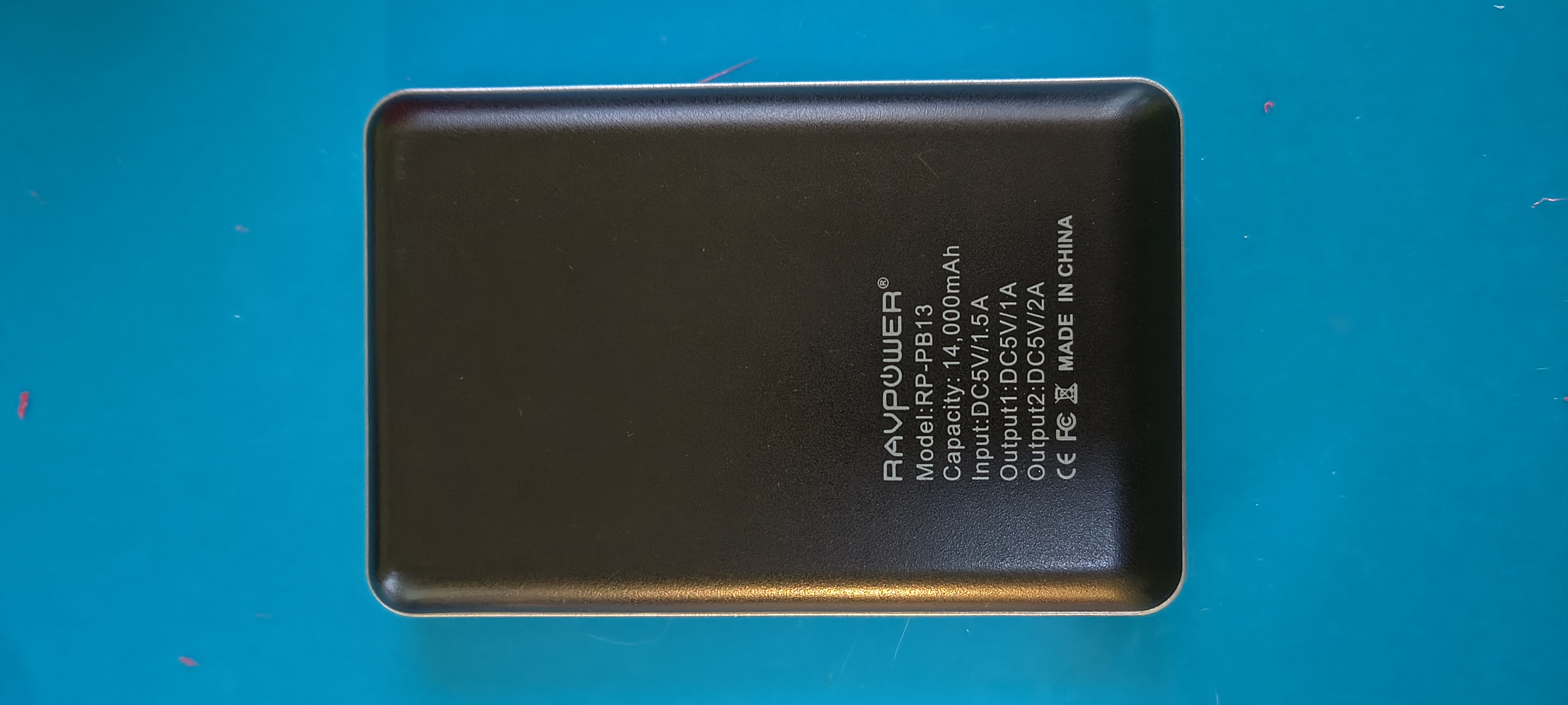

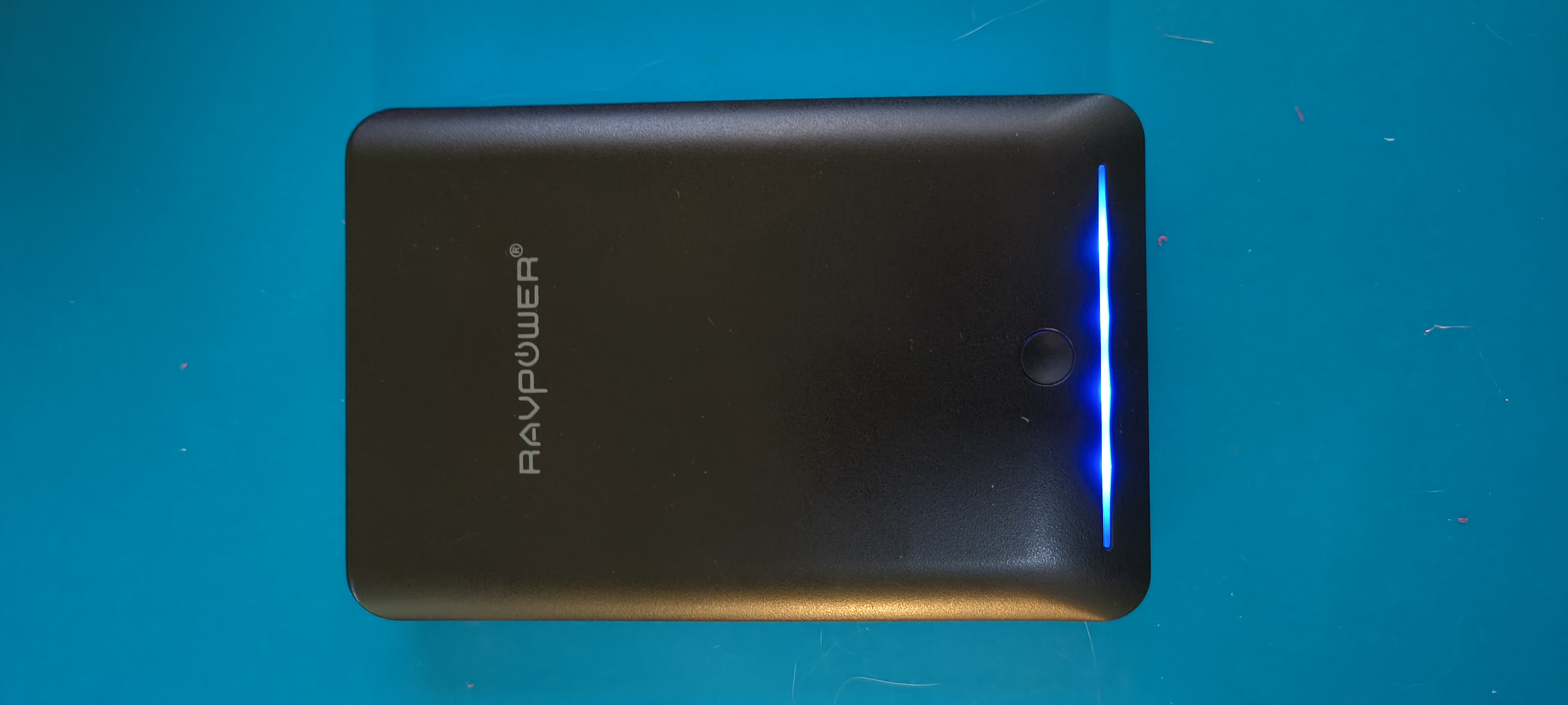

Mình thiết kế một giá đỡ phù hợp (trên OnShape) theo kích thước của RavPower RP-PB13, rồi ghép nó vào phiên bản model Colby_Attack TripodLeg30mm đã scale theo trục Z. Cũng sẽ dùng được cho các pack pin kích thước tương tự: rộng 81mm và dày 21.5mm. (Pack lớn hơn nhiều so với các kích thước này sẽ không vừa, còn nhỏ hơn thì sẽ bị lỏng.)
Mình dùng model Colby_Attack TripodLeg30mm làm phần kẹp chân tripod vì nó ôm rất khít, không bị tuột xuống theo chân tripod do trọng lượng của pin.

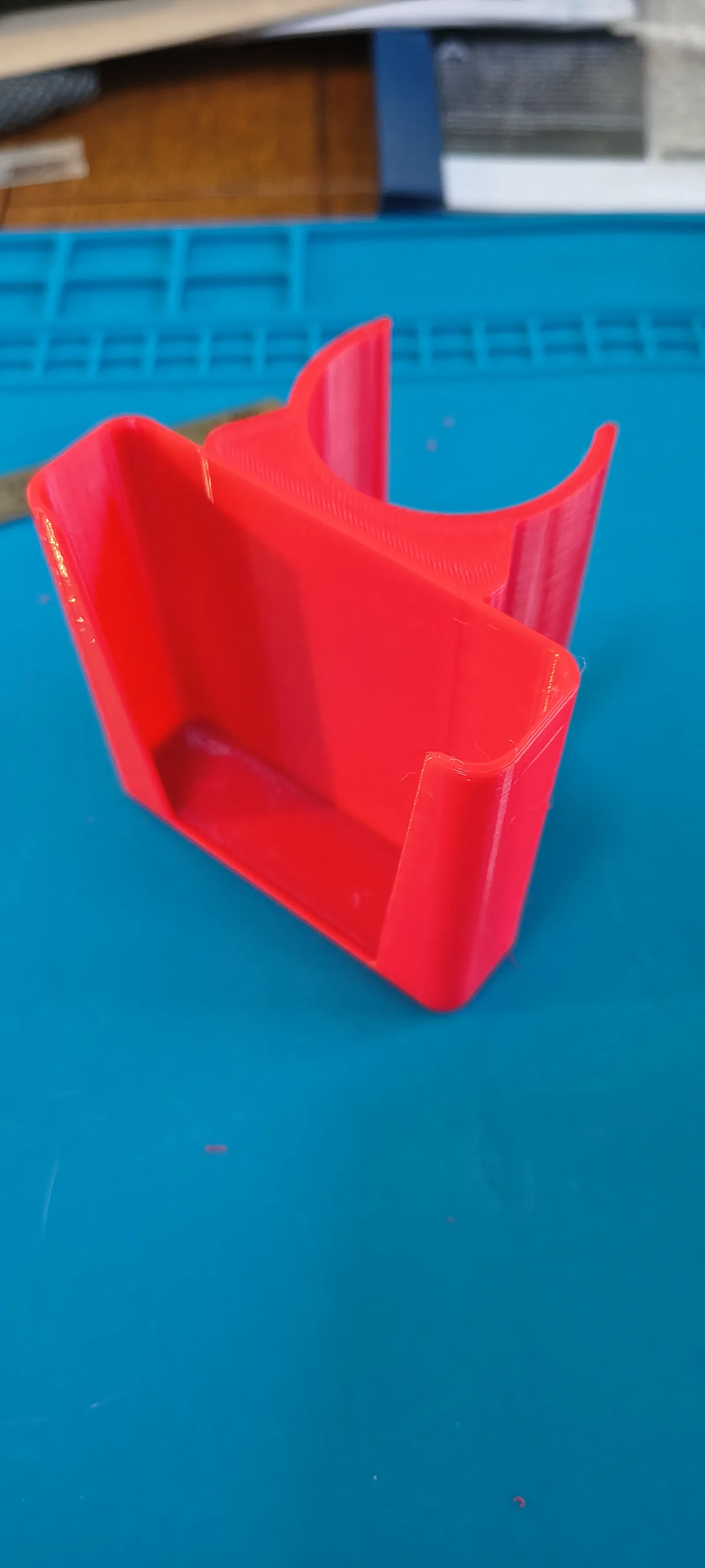

In theo chiều dọc, infill 15% bằng PETG.
Trong phần file có các STL cho giá giữ pin RP-PB13 gắn lên chân EQ5, và một file riêng chỉ gồm phần giá giữ RP-PB13 để mọi người remix sang kiểu mount khác. Mình cũng đính kèm file STEP của giá giữ RP-PB13 để mọi người dùng làm các holder cho những pack pin khác.
