Hệ thống kệ module kiểu USM

Tụi mình rất thích kiểu dáng của kệ USM Haller cho phòng khách nhưng mà giá thì chắc chắn là không có trong khả năng chi trả. Vì vậy, mình đã thử tự tay làm lại thiết kế tương tự bằng cách sử dụng ống mạ crôm, tấm MDF và các giá đỡ in 3D.

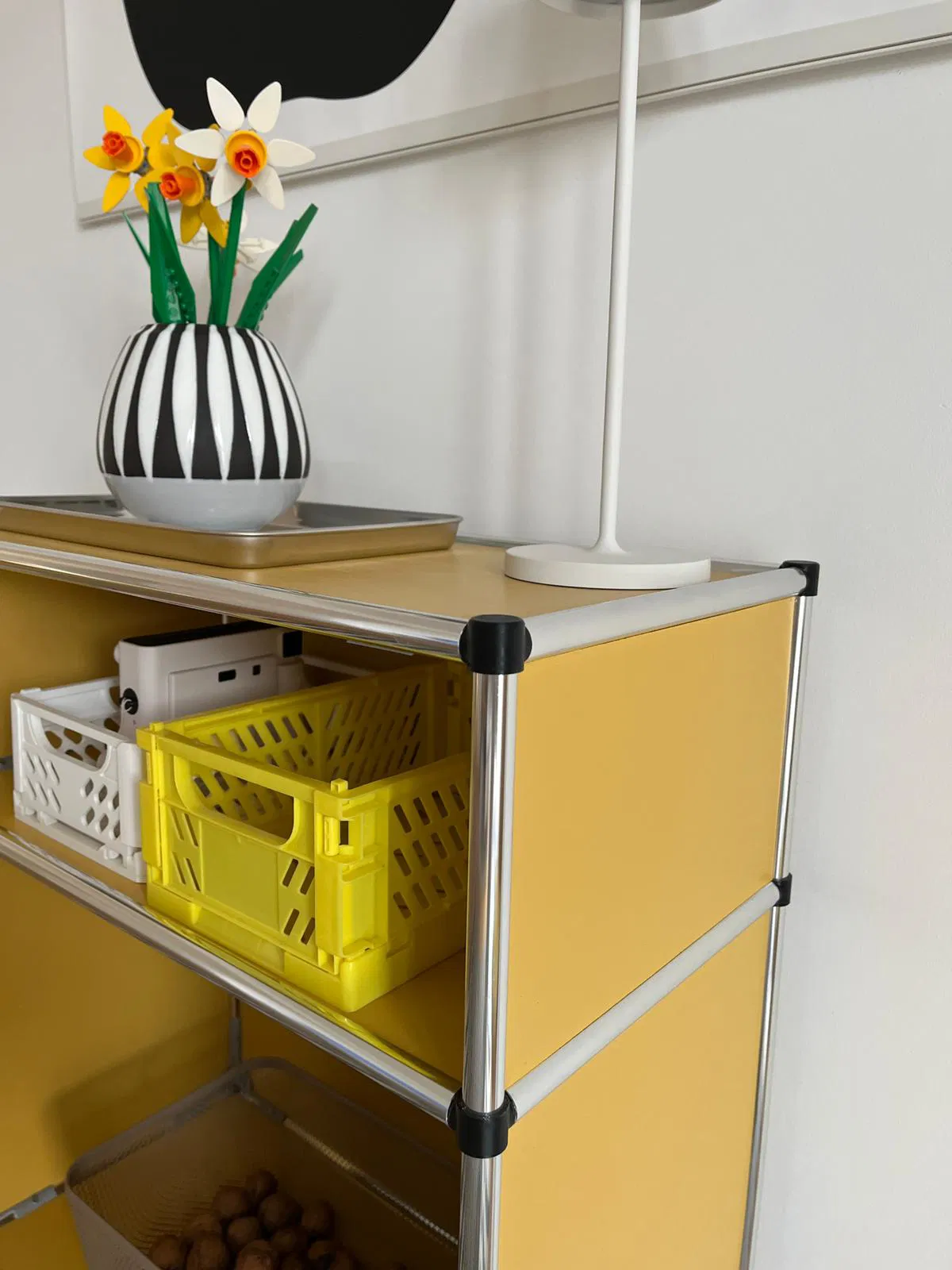

Nó sử dụng ống nhôm 16mm, tấm MDF 4mm và vít tự khoan 3mm để cố định các chi tiết góc in vào đúng vị trí. Để gắn các tấm panel, mình dùng vít M2x4mm để chúng có thể tháo rời được, nhưng bạn cũng có thể dán chúng vào giá đỡ in một cách dễ dàng.

Hầu hết các bộ phận cần được in có hỗ trợ. Mình đã dùng PETG, in với 3 lớp tường và 25% độ đầy.

Bạn sẽ cần in:

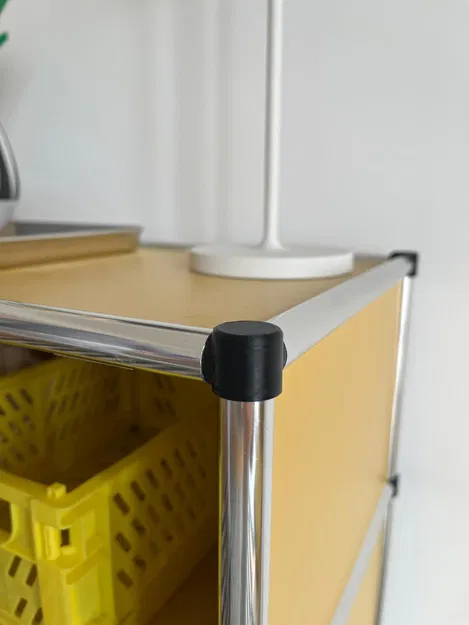

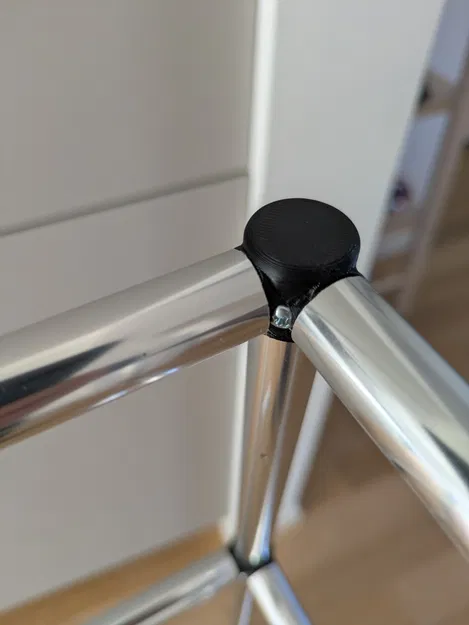

• 4x chi tiết góc trên (top_corner pieces)

• 4x chi tiết góc (corner pieces) (cho mỗi kệ)

• 4x giá đỡ chỉ để kệ (shelf_only brackets) cho mỗi kệ nếu bạn chỉ muốn kệ mở không có tấm panel cạnh/sau HOẶC

• 2x tấm panel sau trên (top_back_panels) (cho mỗi kệ)

• 2x tấm panel trước trên (top_front_panels) (cho mỗi kệ)

• 2x tấm panel trước dưới (bottom_front_panels) (cho mỗi kệ)

• 2x tấm panel sau dưới (bottom_back_panels) (cho mỗi kệ)

Cái kệ dưới cùng sử dụng 4x giá đỡ chỉ để kệ (shelf_only brackets) bất kể bạn chọn tùy chọn nào.

Lắp ráp như sau:

1. Cắt ống dọc theo chiều dài mong muốn (chúng sẽ xác định chiều cao của kệ)

2. Khoan một lỗ mồi nhỏ ở bất kỳ chiều cao nào bạn muốn cho mỗi kệ trên mỗi ống. Tất cả chúng phải nằm trên cùng một đường! Mình đã dùng phương pháp ép hai ống lại với nhau để vẽ một đường thẳng rồi khoan dọc theo đó.

3. Nếu bạn muốn có tấm panel cạnh/sau, hãy khoan thêm một lỗ cách lỗ đầu tiên 3.5 cm về phía trên và một lỗ cách lỗ đầu tiên 3.5 cm về phía dưới, những lỗ này sẽ dùng để cố định giá đỡ.

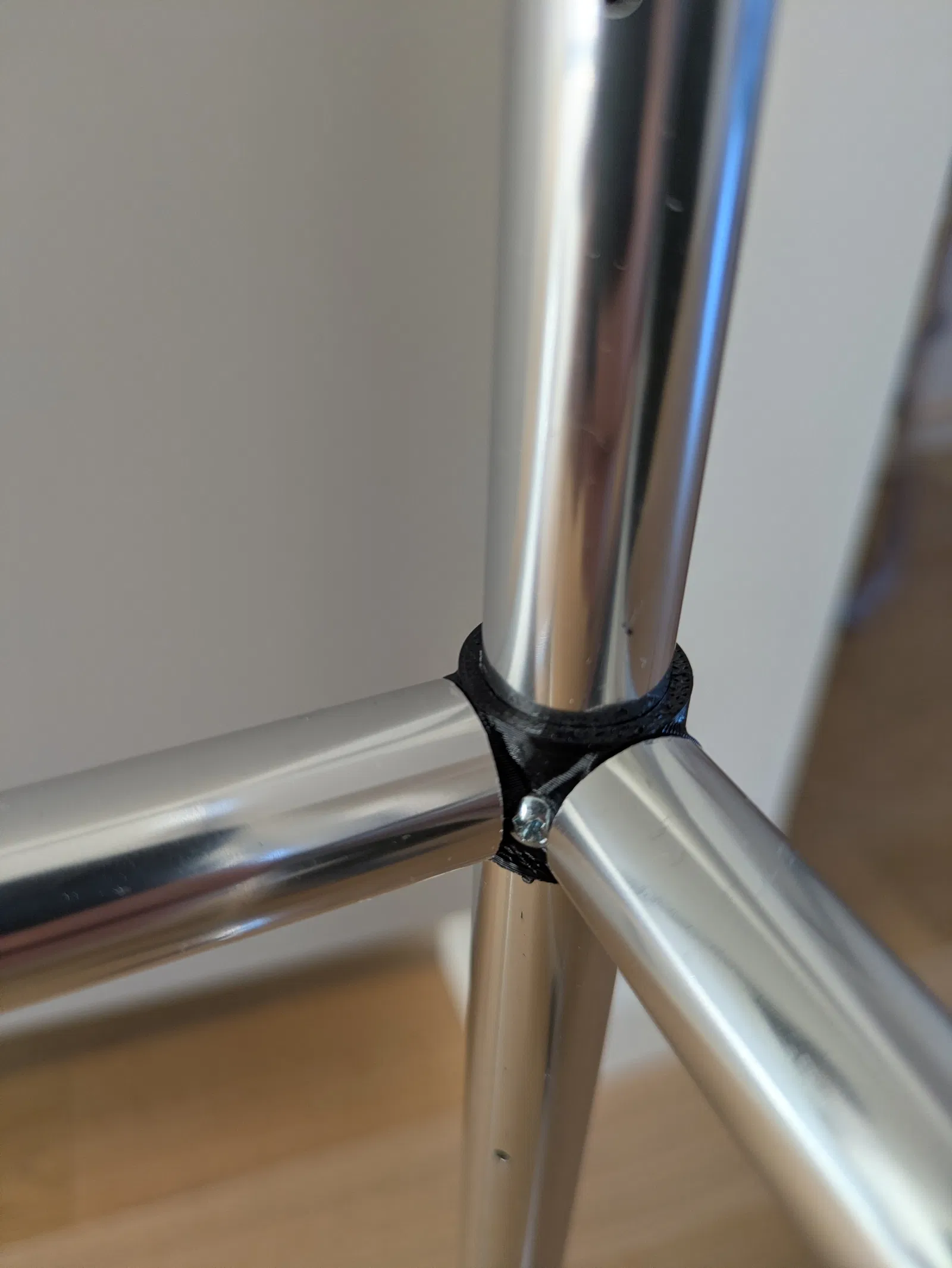

4. Trượt các chi tiết góc vào và cố định chúng bằng vít tự khoan.

5. Cắt ống ngang theo kích thước (chúng sẽ xác định chiều rộng và chiều sâu của kệ).

6. Khoan hai lỗ, cách mỗi đầu ống ngang 5 cm, cũng nằm trên cùng một đường.

7. Nếu bạn muốn có tấm panel cạnh/sau, đối với mỗi kệ (không phải kệ trên cùng), hãy vẽ một đường khác lệch 90° và khoan hai lỗ cách mỗi đầu ống 2.5 cm.

8. Lắp ráp khung, các kệ chỉ cần ấn vào là vừa.

9. Đo và cắt các tấm MDF theo kích thước, sau đó sơn màu bạn thích (nhớ dùng sơn lót).

10. Gắn các giá đỡ hỗ trợ kệ (top_front+top_back hoặc shelf_only) trước và lắp các tấm MDF cho kệ.

11. Gắn các giá đỡ còn lại, kiểm tra kỹ xem bạn có dùng đúng giá đỡ cho từng vị trí trên kệ không và lắp các tấm panel cạnh + sau bằng vít/keo. Các giá đỡ dưới cùng (bottom_front + bottom_back) sẽ kẹp chặt kệ vào vị trí.

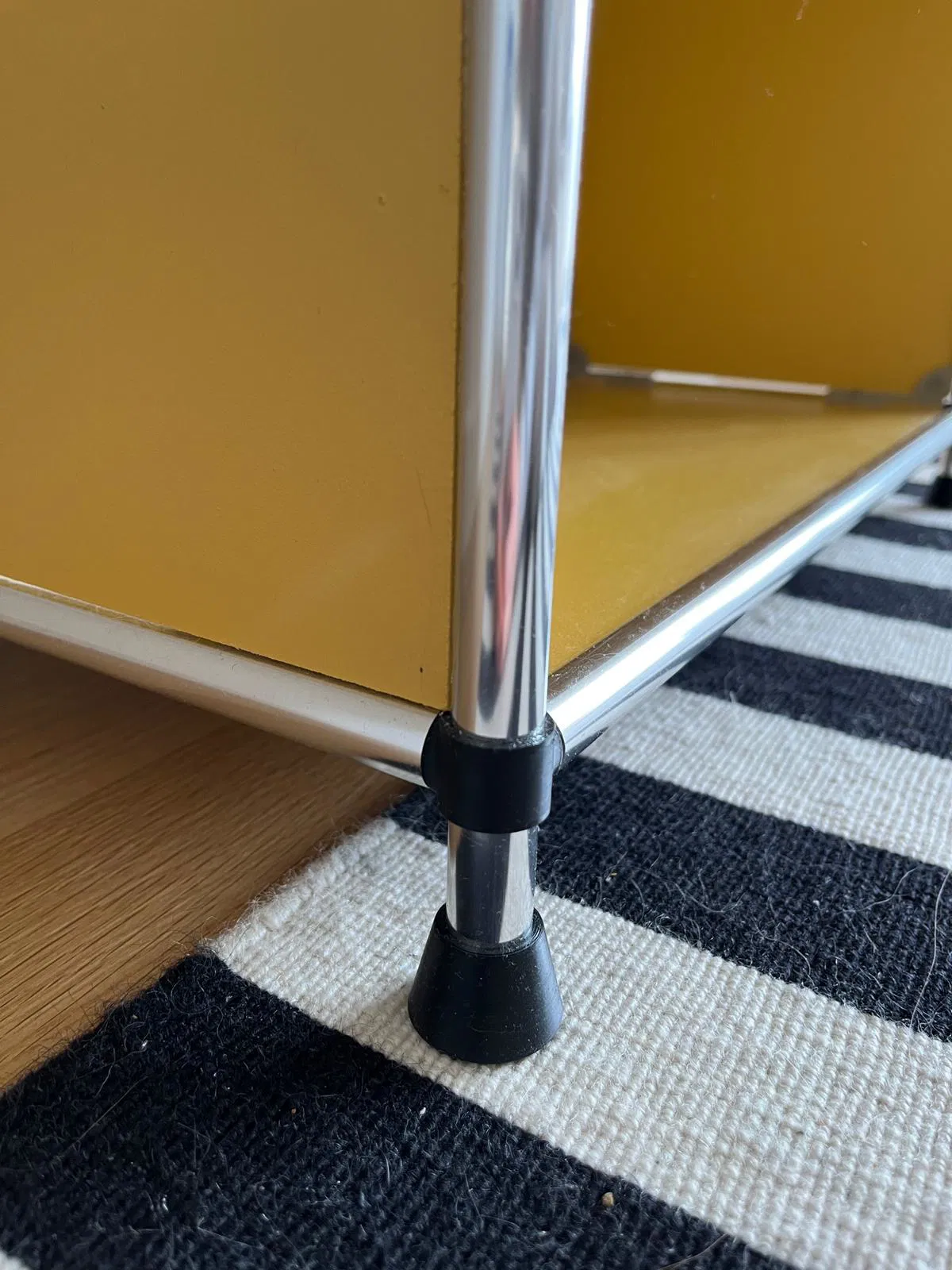

12. Lắp các chân in vào.

Quá trình tương tự cũng áp dụng nếu bạn muốn ghép 2 kệ lại với nhau, thêm các lỗ khoan cách 90° trên các ống ngang tạo thành mối nối.

Độ chính xác trong việc cắt và khoan là chìa khóa, bất kỳ sai lệch nào cũng sẽ lộ rõ vì các tấm panel cần phải khớp khá sít.

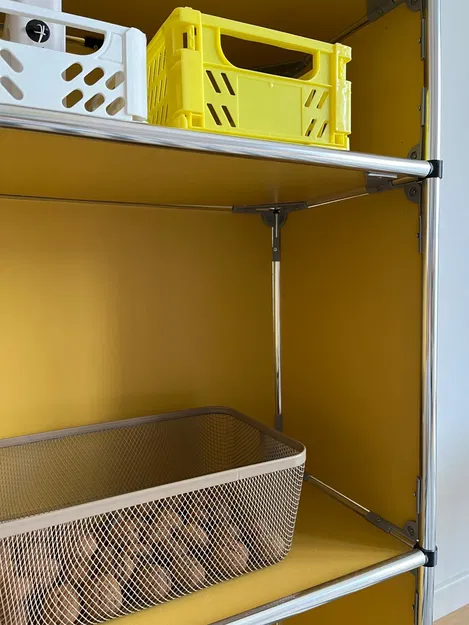

Hình ảnh hiển thị phiên bản cũ của giá đỡ để cố định các tấm panel, những mẫu mình tải lên thì dễ in hơn và tốn ít vật liệu hơn.

Mình rất sẵn lòng giúp đỡ nếu bạn cần thêm lời khuyên, mong được thấy sản phẩm của bạn về mẫu này!!!
