Sensor filament cho FlyingBear S1/InfimechTx (Filament sensor)
Sensor filament cho FlyingBear S1/InfimechTx dùng lại PCB và button zin, giúp luồn filament dễ hơn kể cả đầu bị cong/gãy. In vỏ ABS 0.1 mm, thêm bi thép 5 mm và đoạn PTFE để nạp từ trong hoặc ngoài.
Mô tả
Vấn đề: Mình gặp khó khăn khi luồn filament qua sensor tiêu chuẩn. Đặc biệt là với filament có đầu không “chuẩn” — bị cắt, bị gãy, đã từng rút ra rồi, hoặc bị cong.

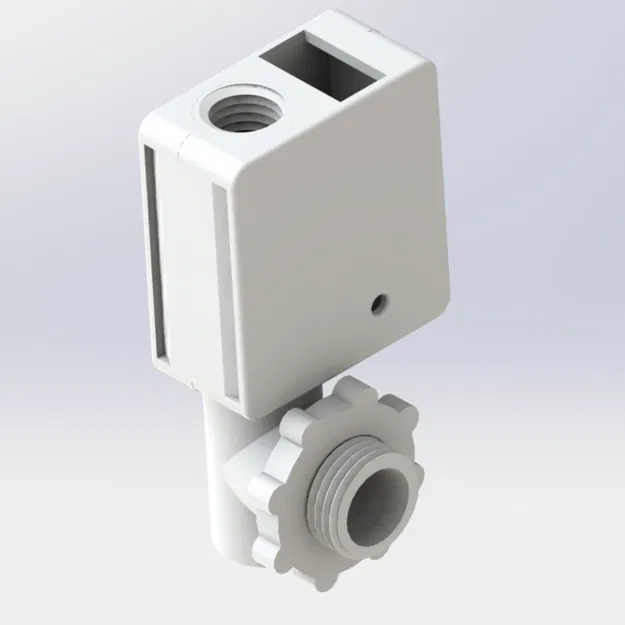

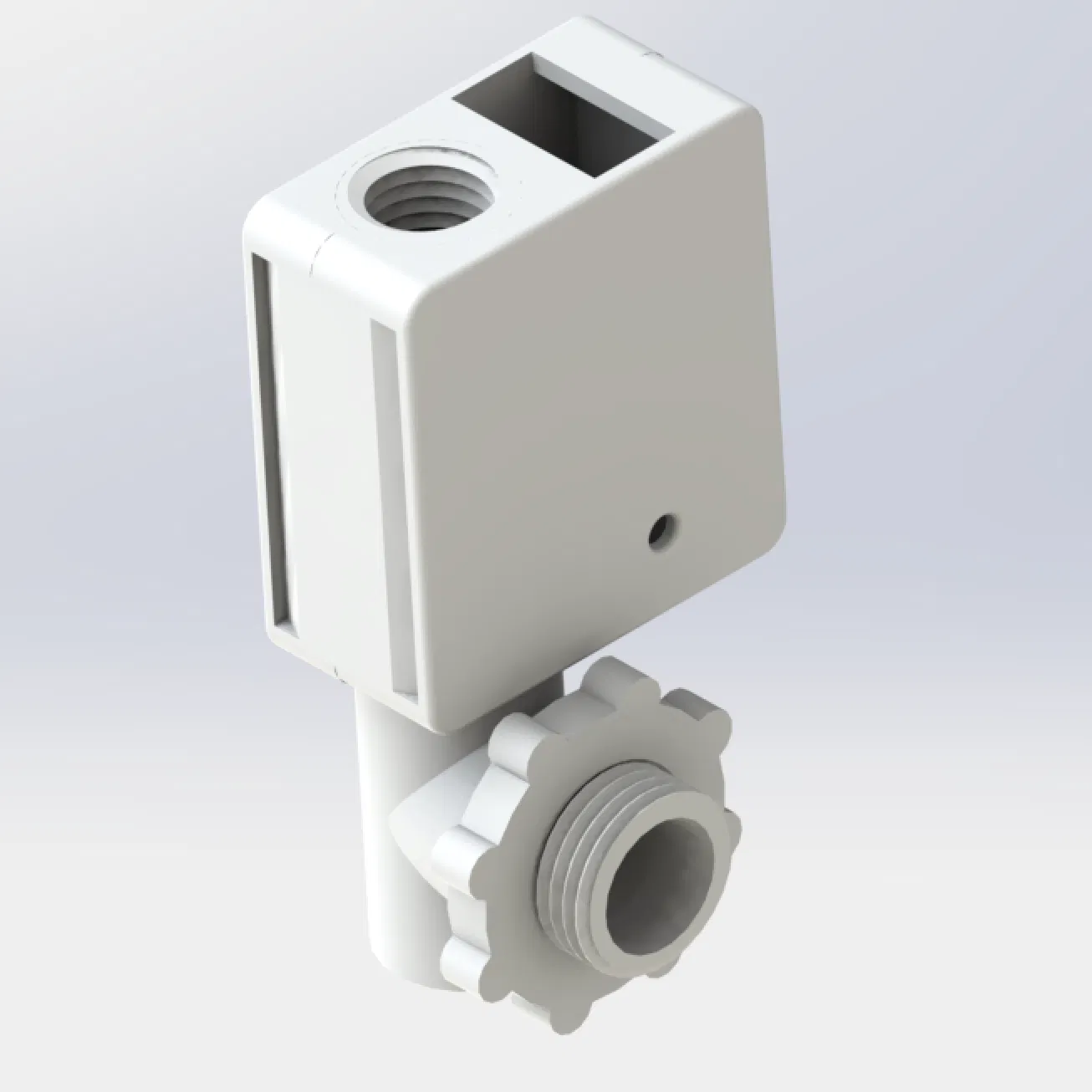

Giải pháp: Mình đã tự thiết kế và làm một sensor cho FlyingBear S1/InfimechTx, giờ có thể nạp filament với bất kỳ tình trạng đầu vào nào mà không còn bị kẹt hay lăn tăn.
Nền tảng: Mình dùng lại PCB và nút bấm (button) zin của sensor filament FlyingBear S1/InfimechTx làm base.
Những thứ cần cho phần mod:
-
Tháo phần lẫy nhựa (chân đẩy) khỏi nút bấm.
-

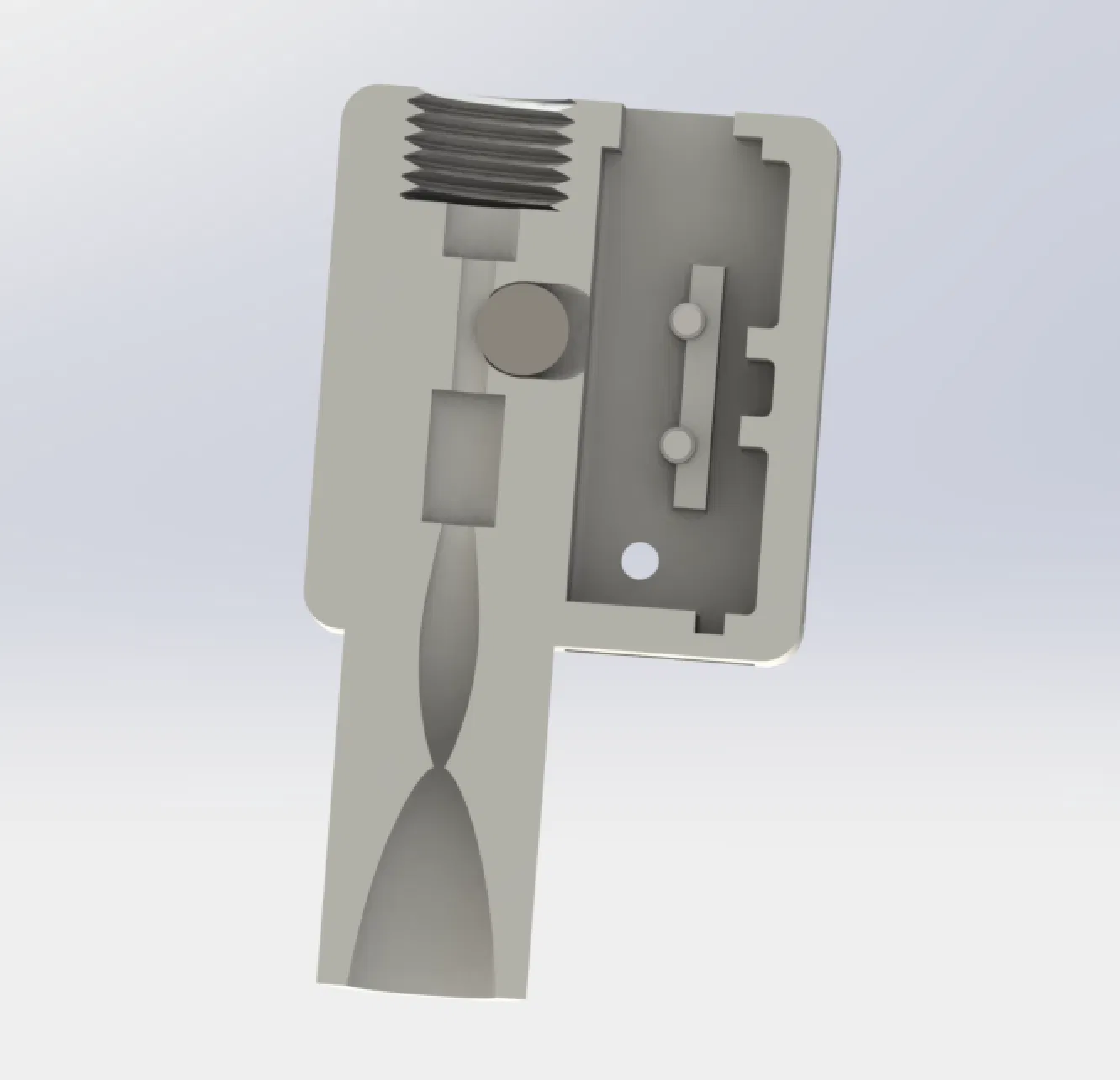

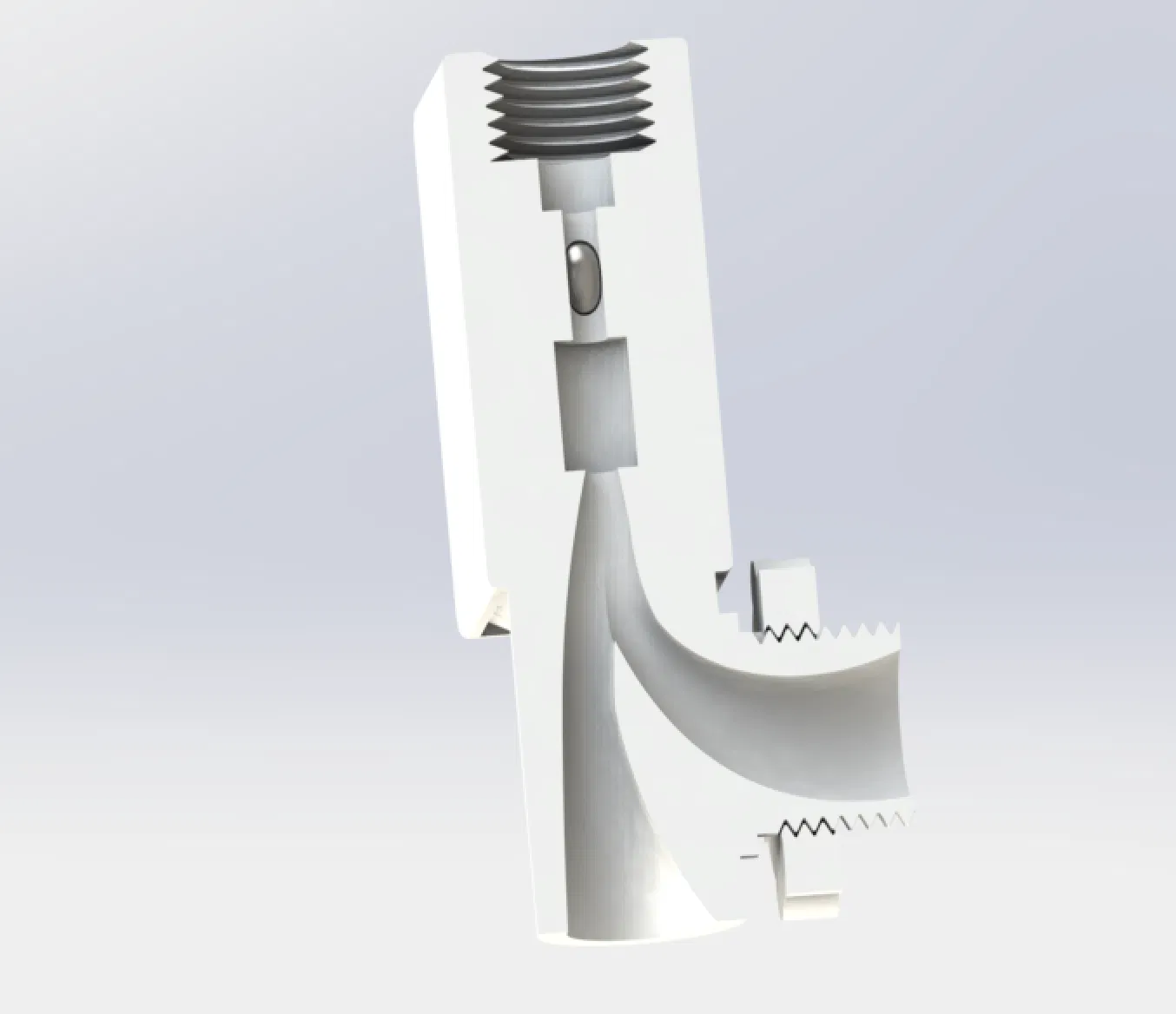

Một viên bi thép (ball bearing) đường kính 5 mm.
-
Một đoạn ống PTFE nhỏ (khoảng 5 mm).

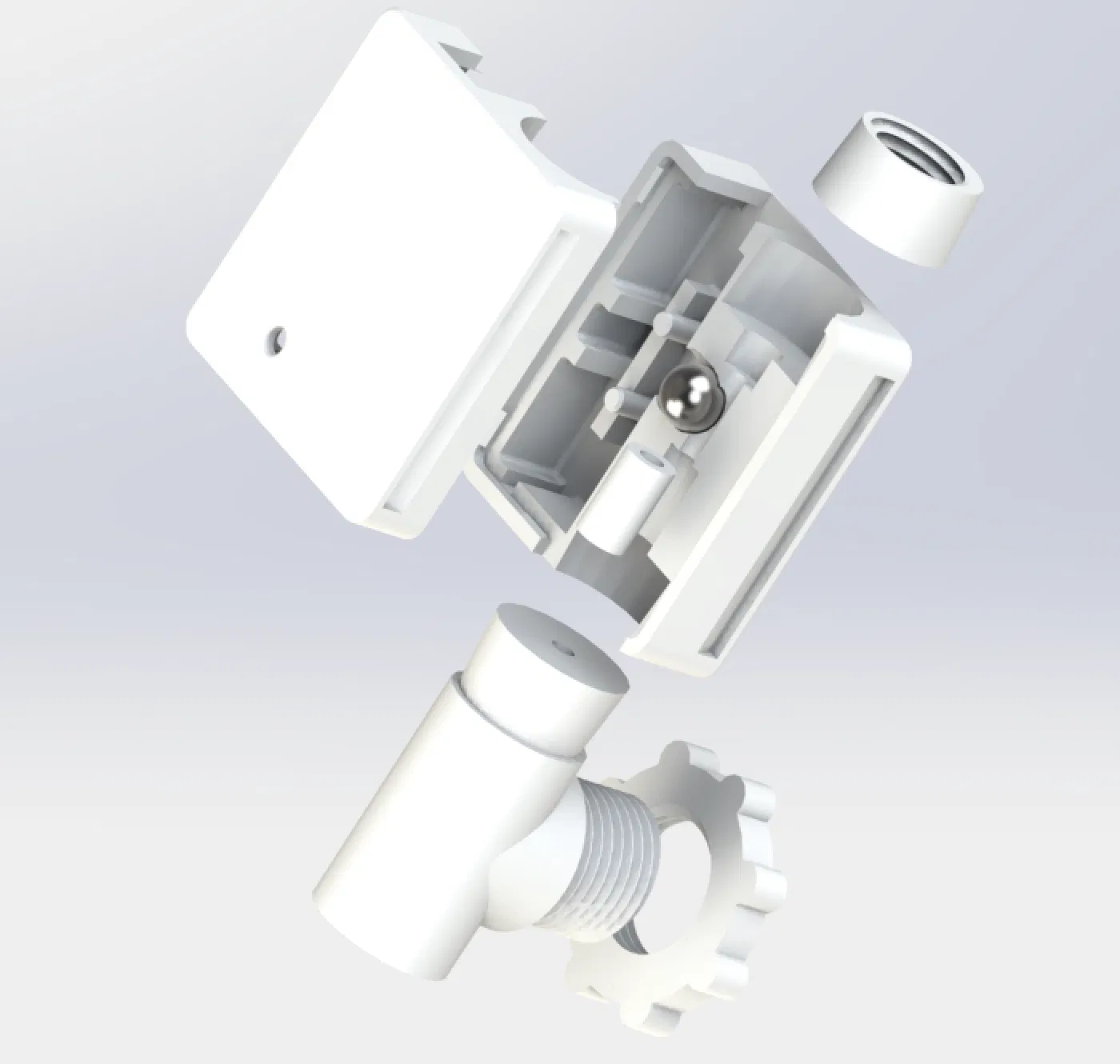

Gia công và lắp ráp:
-
Vỏ được in ngay trên FlyingBear S1/InfimechTx bằng ABS, layer height 0.1 mm.
-

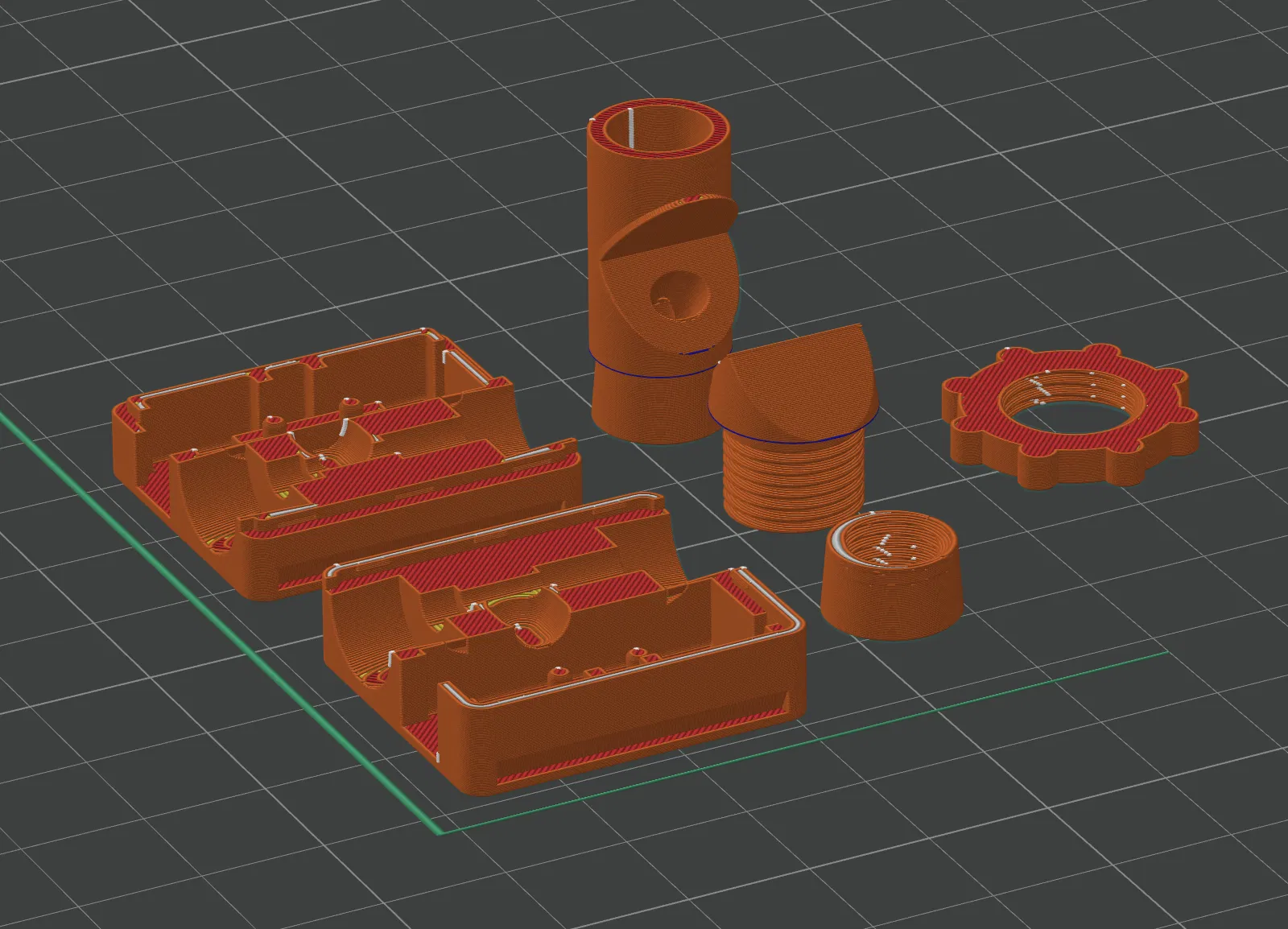

Chi tiết dạng chữ T (xem hình bố trí slicing) phải tách ra để in trên máy này, sau đó dán lại bằng acetone.

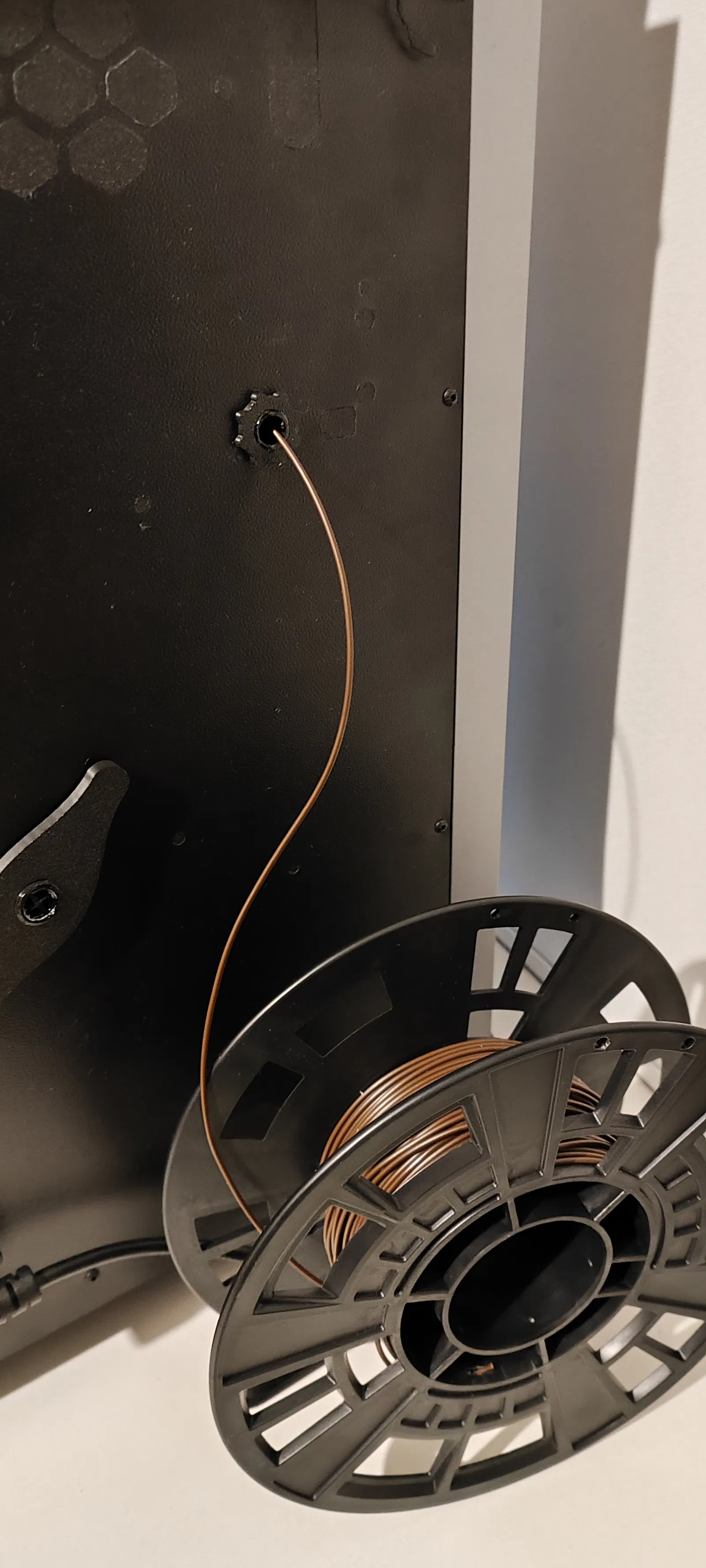

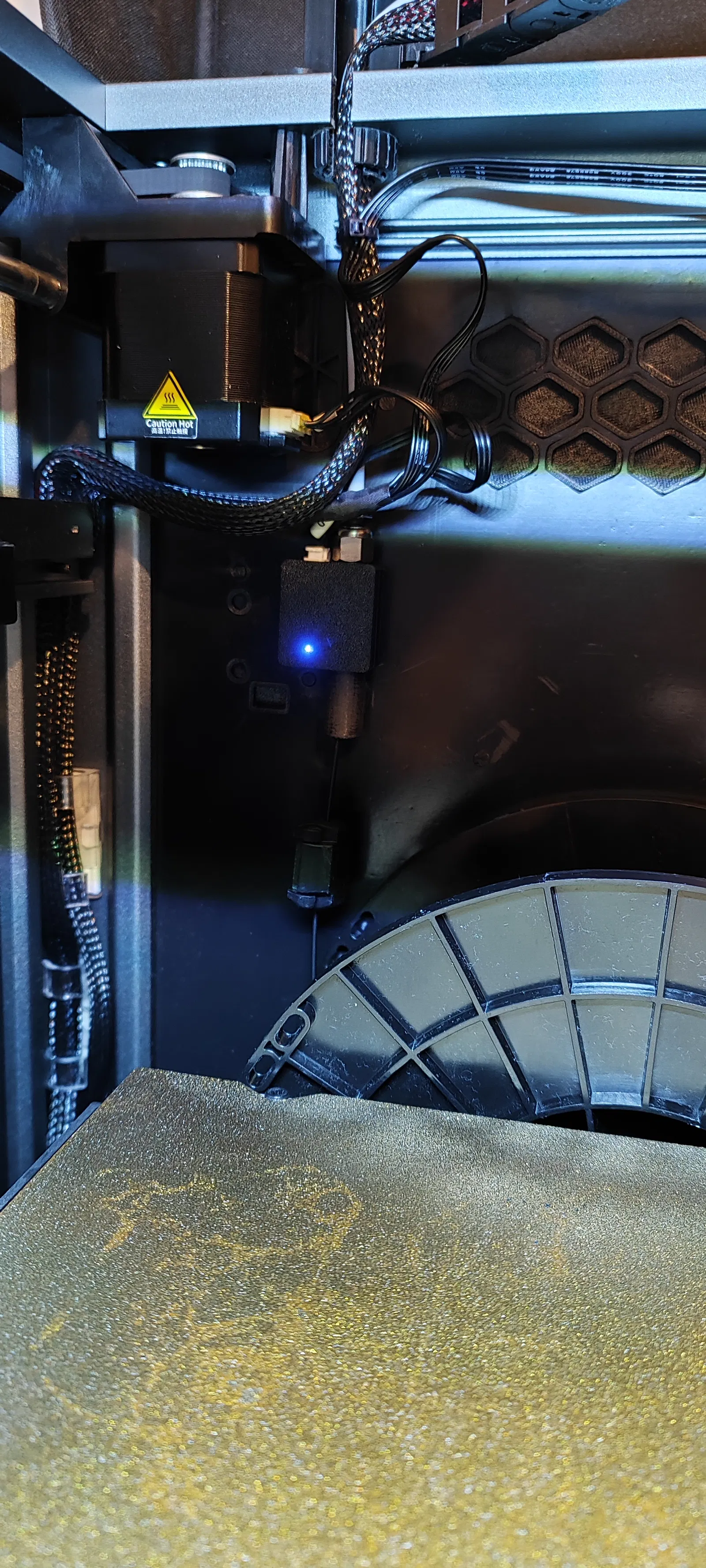

Ưu điểm chính: Với FlyingBear S1/InfimechTx, đây đúng nghĩa là một bản nâng cấp — filament giờ có thể nạp dễ dàng cả từ phía trong (cũng là một kiểu mod) lẫn từ phía ngoài (từ cuộn spool tiêu chuẩn). Xem ảnh kết quả.
