Hộp sấy filament IKEA365+ có giá đỡ 2 cuộn và cổng ống PTFE (PC4-M6)
Hộp sấy filament dùng hộp kín khí IKEA365+, có giá đỡ cho 2 cuộn và cổng outlet tối ưu cho đầu PC4-M6, cho ống PTFE đẩy sâu vào housing giúp giảm ma sát. Bề ngang con lăn chỉnh được.
Mô tả
Model đã được cập nhật! Tất cả chi tiết đều được cải tiến!

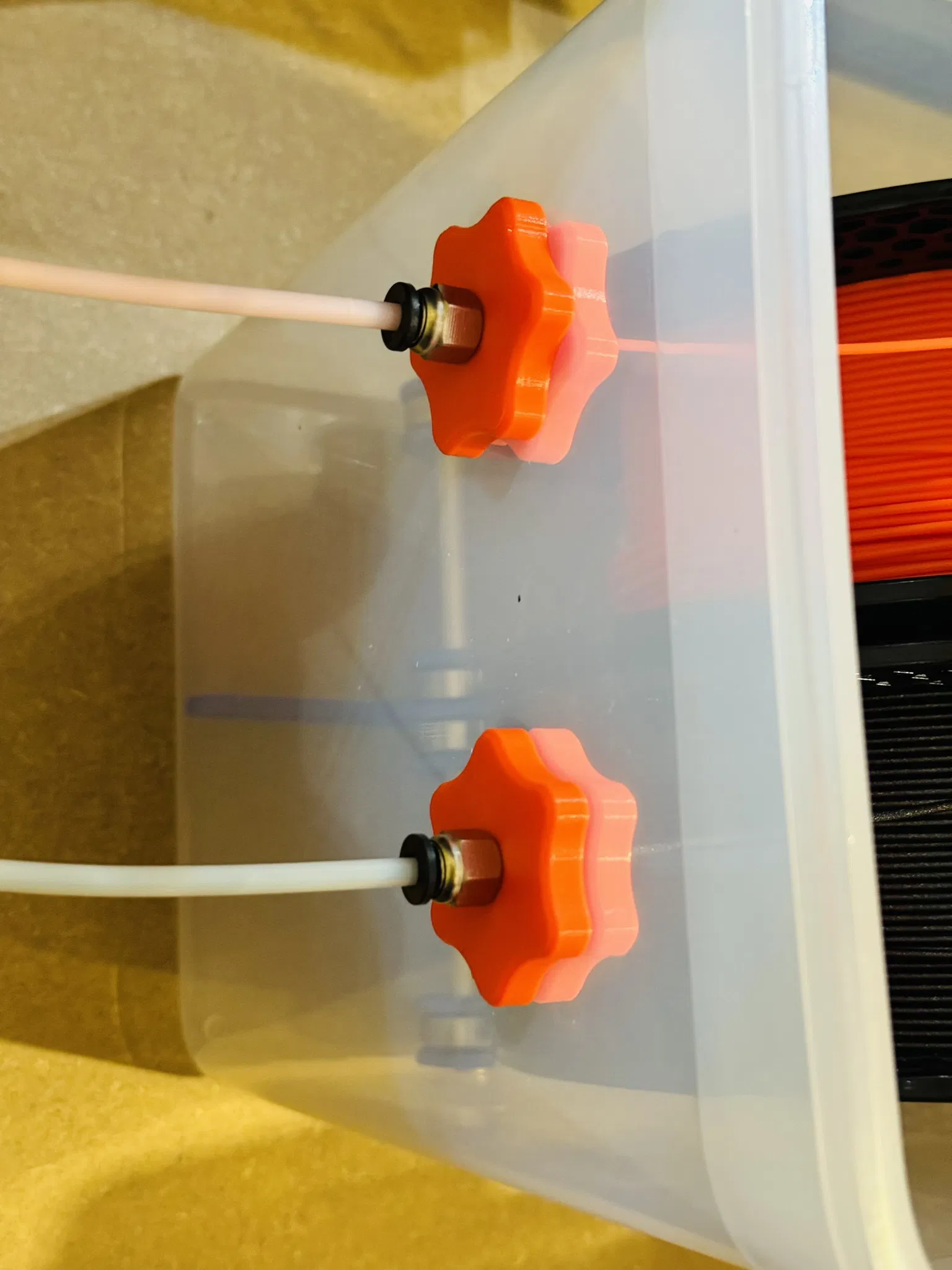

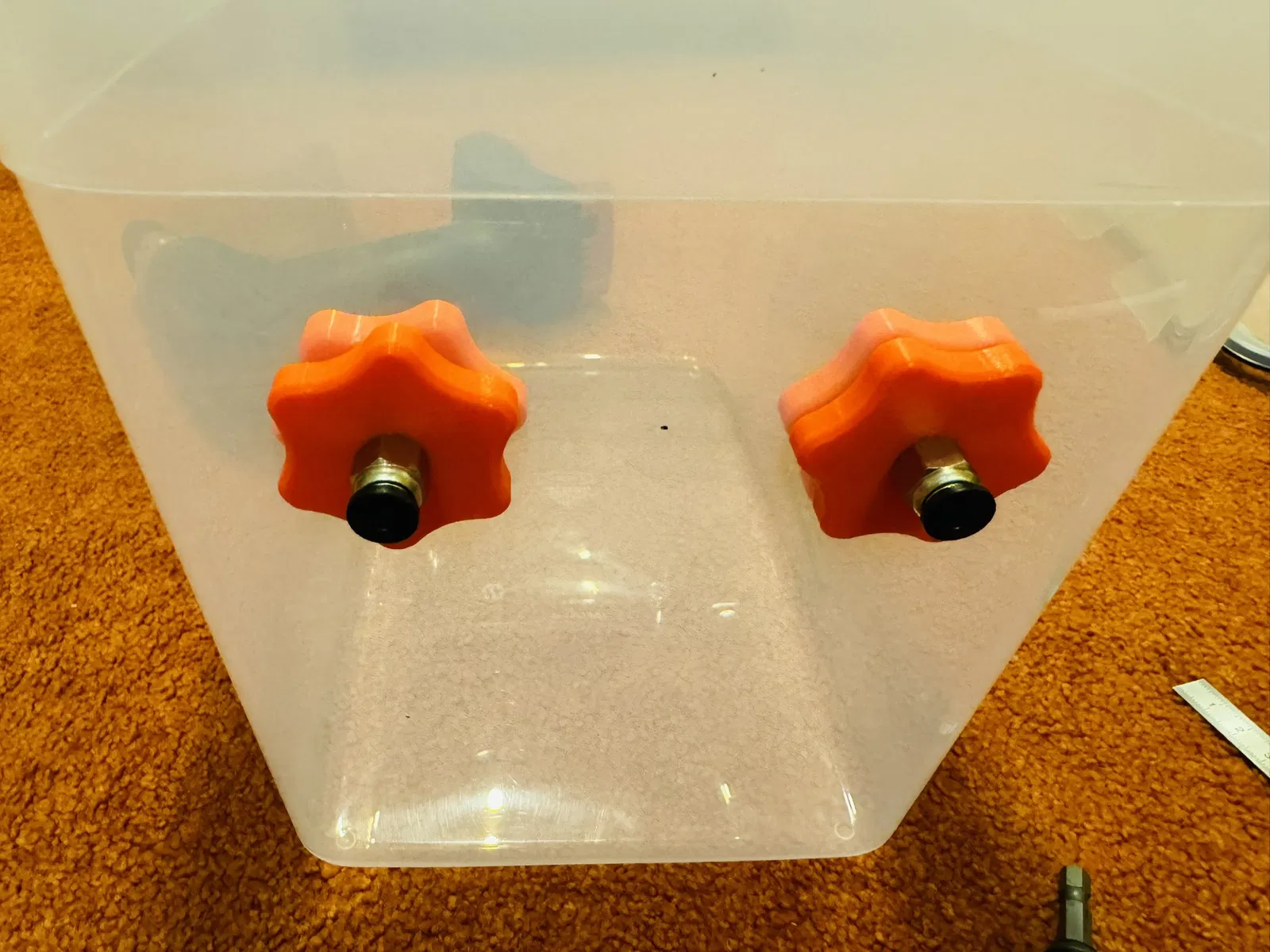

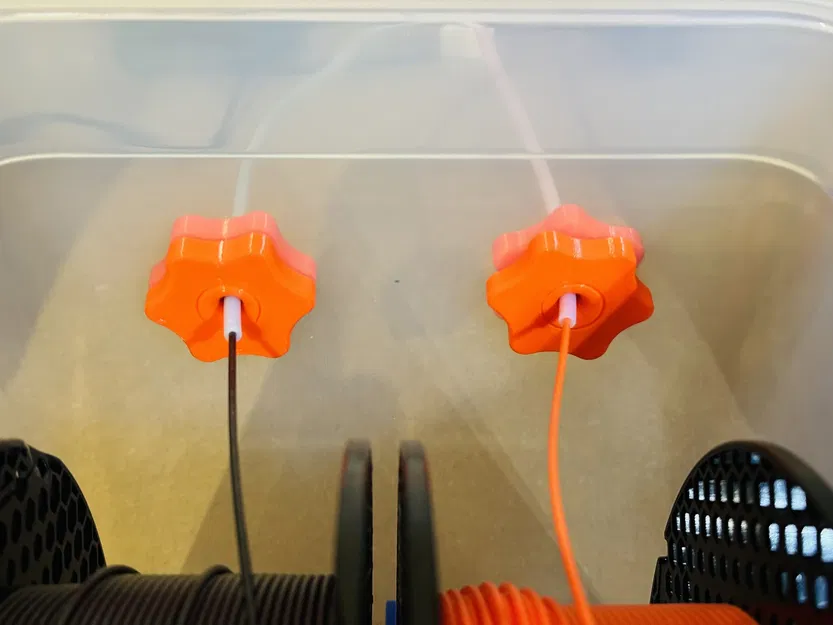

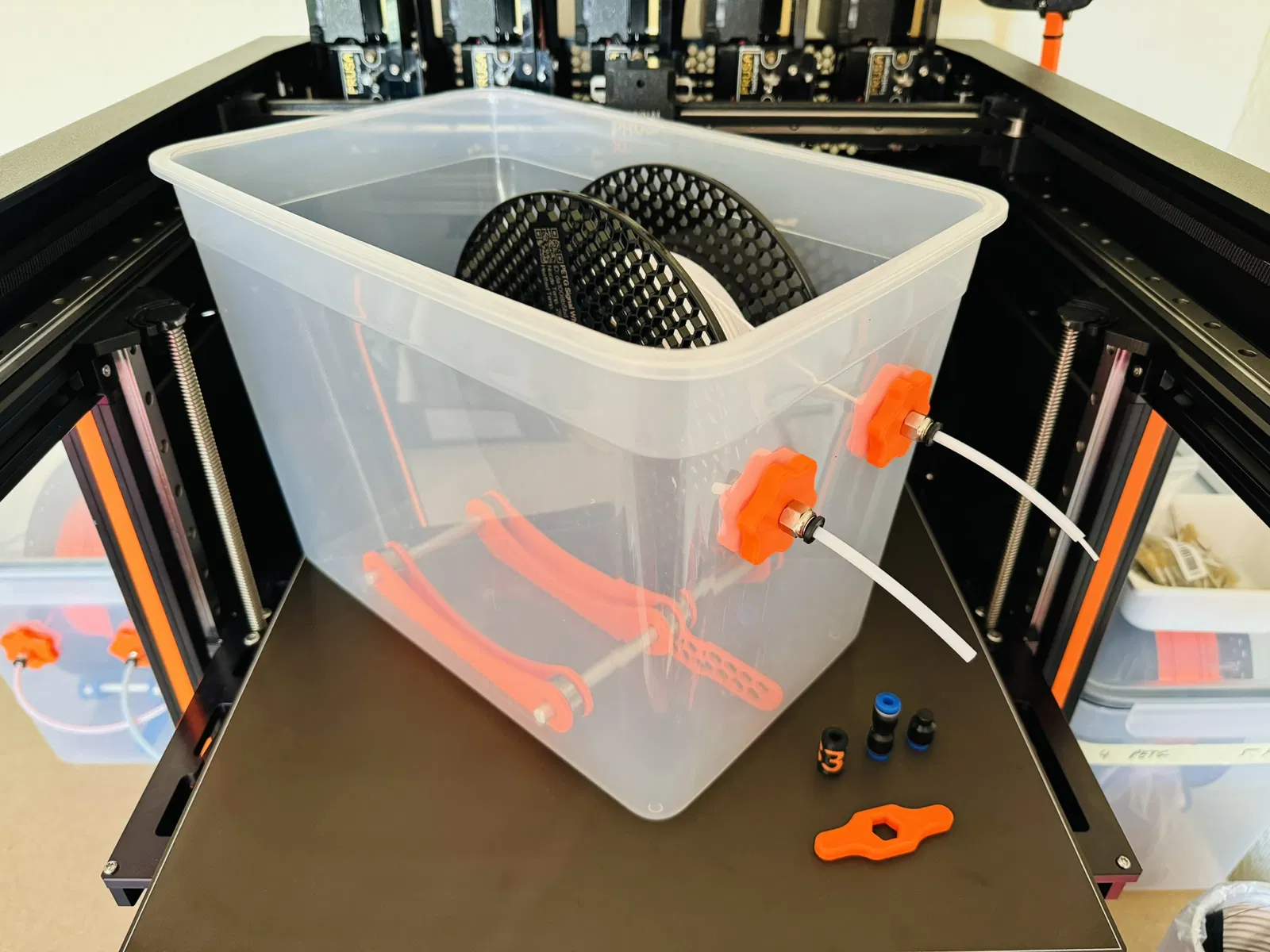

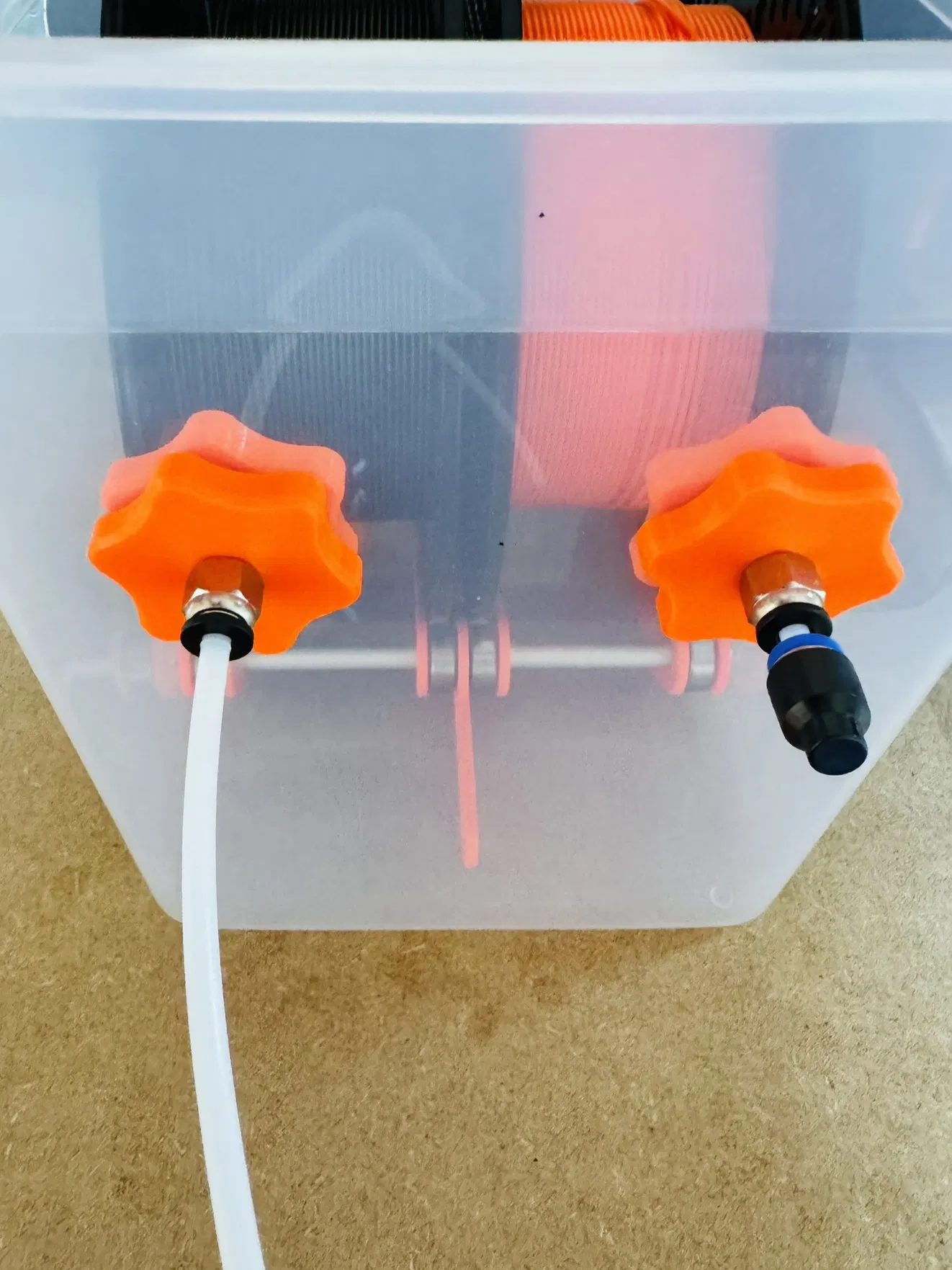

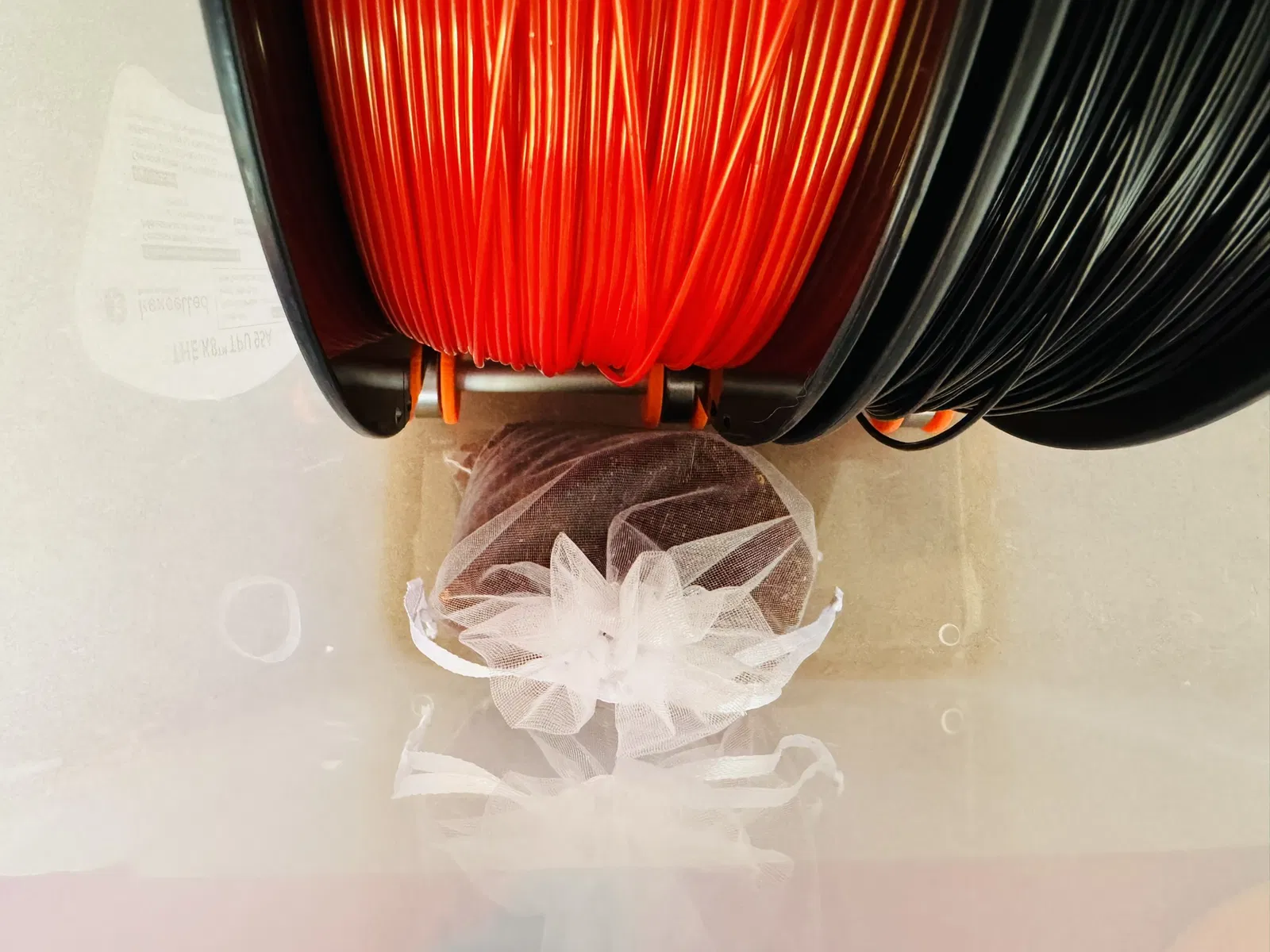

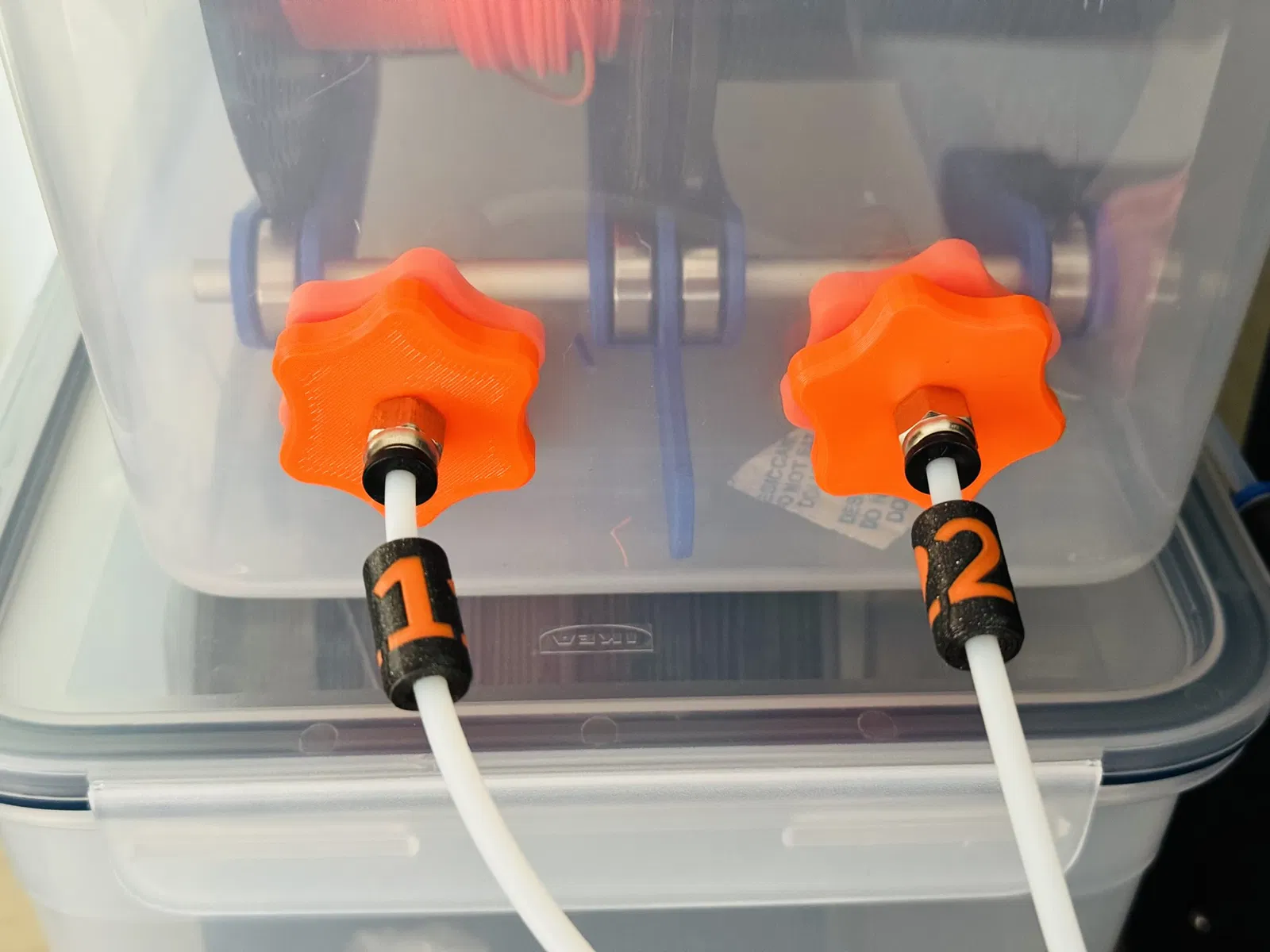

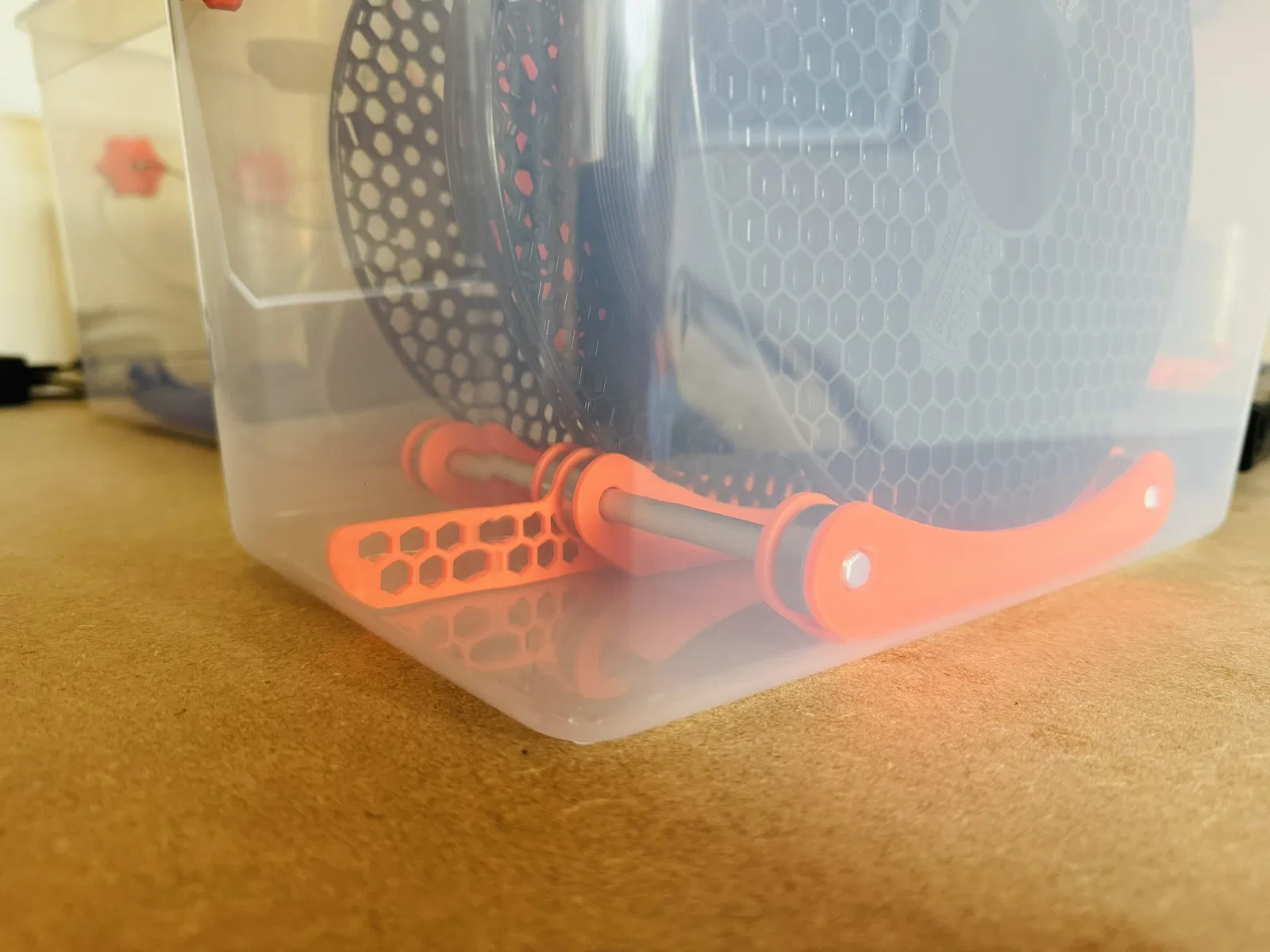

Đây là hộp sấy filament với giá đỡ cho 2 cuộn và các cổng outlet tương ứng trên hộp thực phẩm kín khí IKEA365+. Cổng ra filament được tối ưu cho đầu nối PC4-M6 và cho phép đẩy ống PTFE vào sâu hết mức trong phần housing. Nhờ vậy gần như không bị mất lực do ma sát bên trong outlet so với nhiều thiết kế khác.

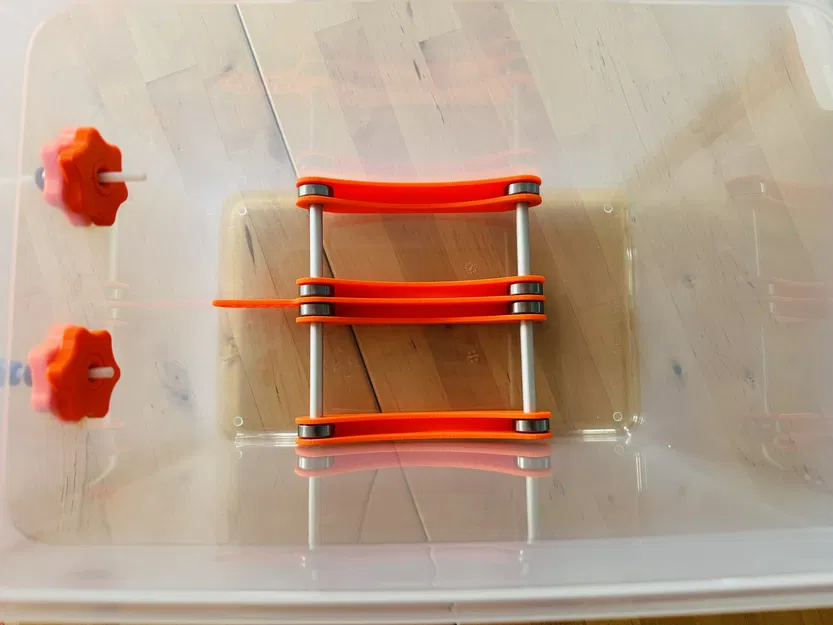

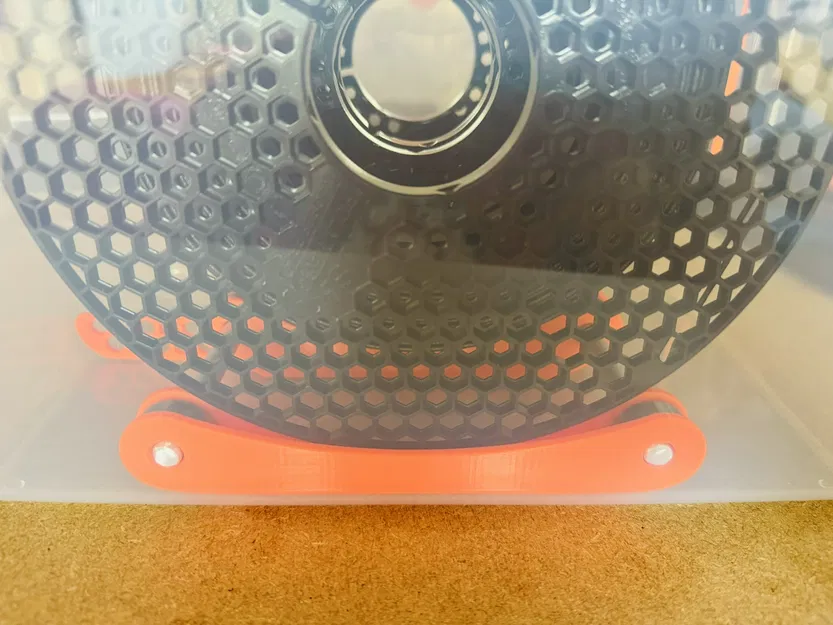

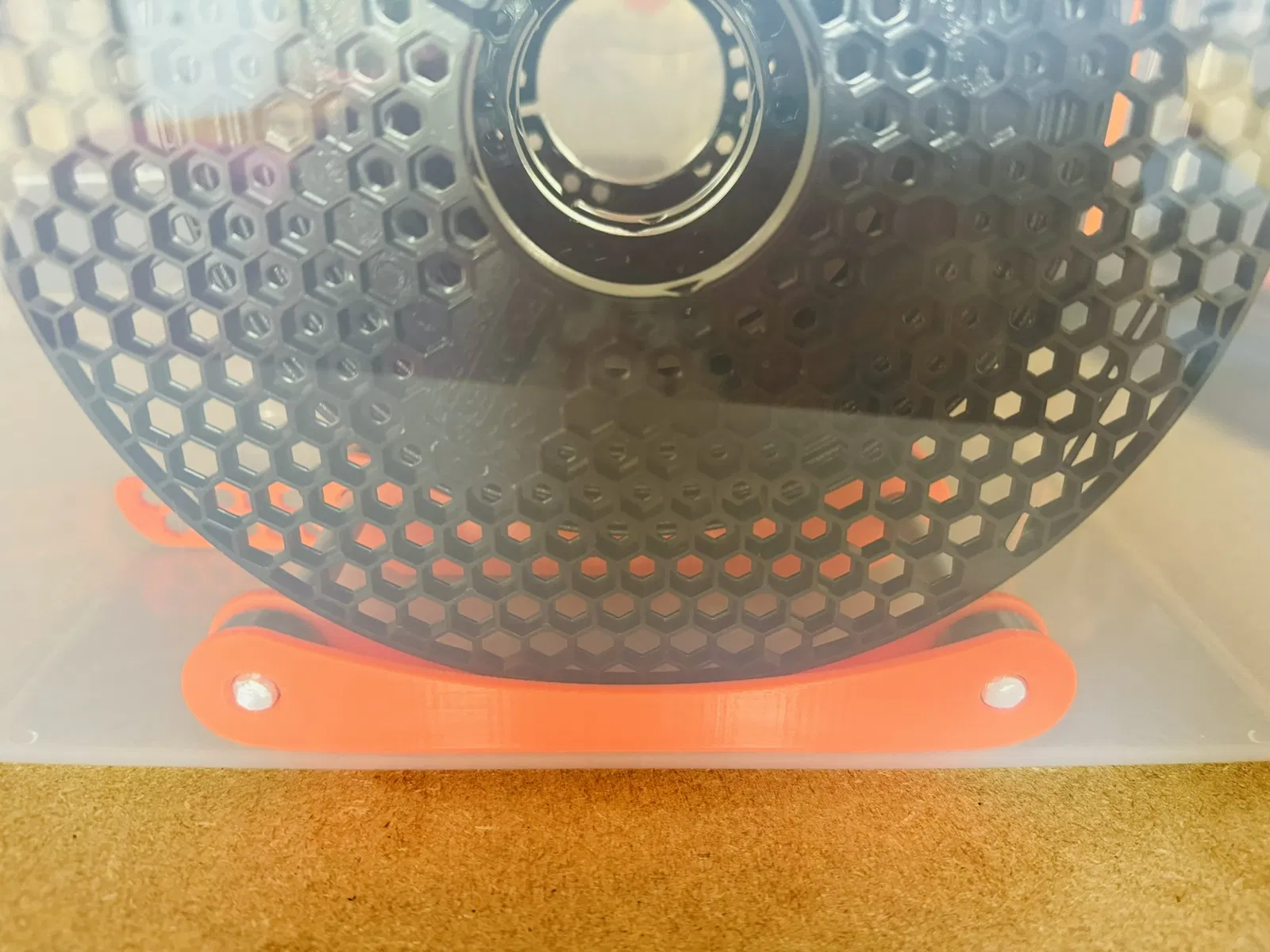

Bề ngang của con lăn có thể chỉnh theo nhu cầu.
Hướng dẫn in
Phần cần có
- 1x Hộp thực phẩm IKEA 365+ kèm nắp, dạng chữ nhật/nhựa 358 oz/10.6l
(PN: 792.767.60 = 103.930.64 Box + 303.930.63 Lid) US Store/DE Store - 2x Pneumatic Fitting PC4-M6

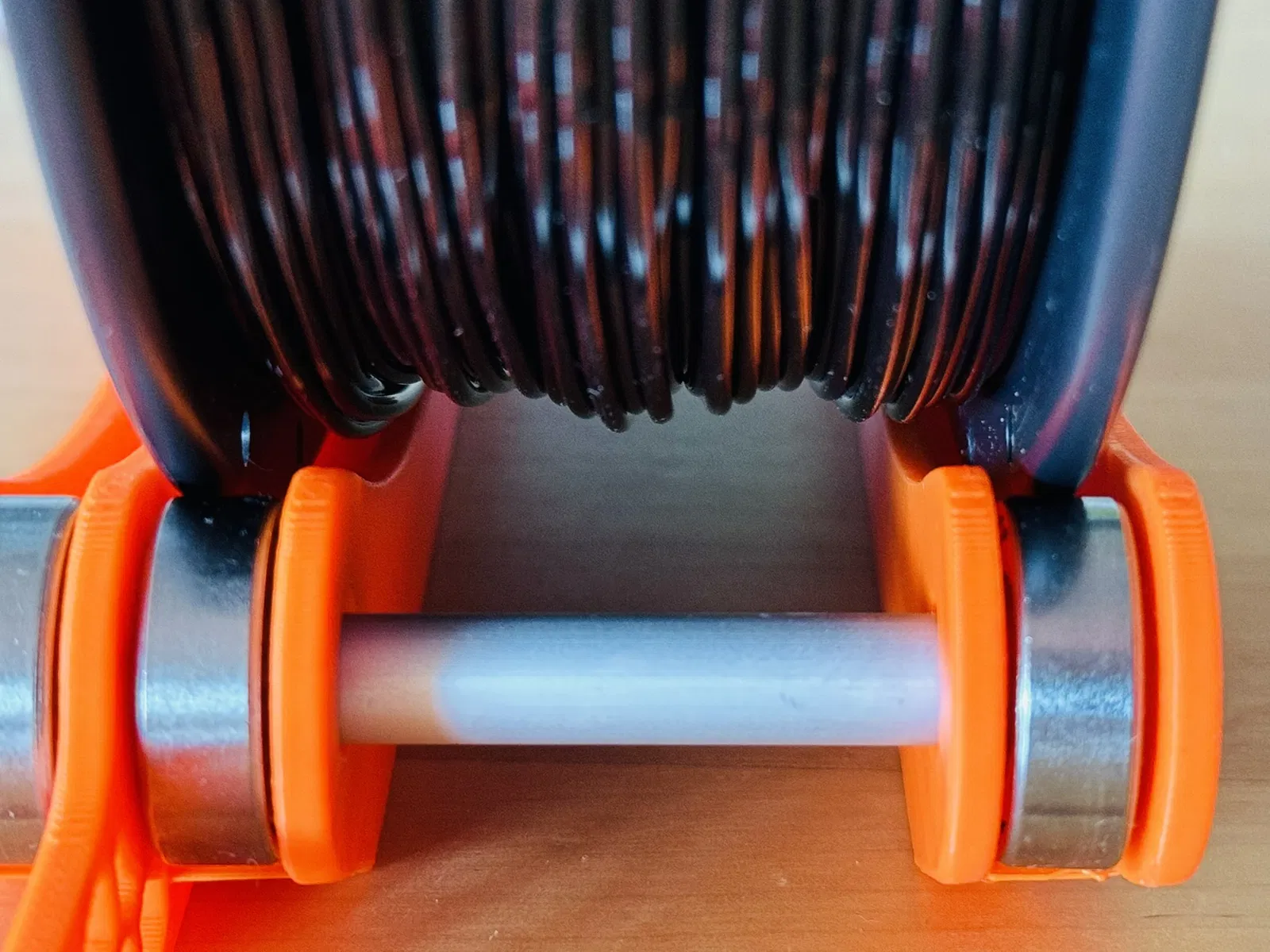

- 8x Vòng bi 608ZZ (8x22x7mm)
- 1m Ống PTFE với ID 2.5mm và OD 4mm
Phần tuỳ chọn
Lắp ráp

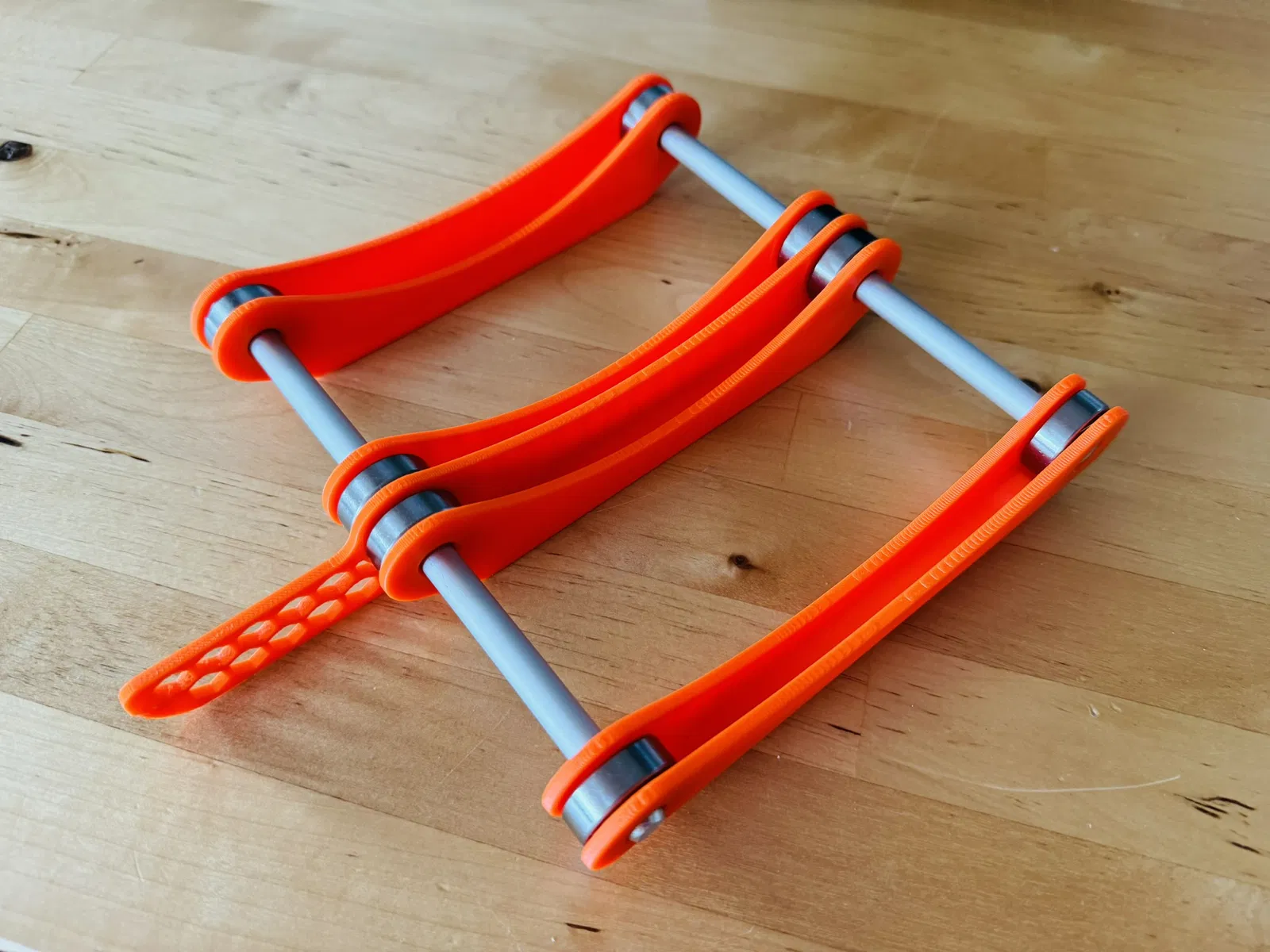

- In phần Holder
- 1x Holder - Middle
- 2x Holder - Side
- In phần Outlet
- 2x Nuts
- 2x Bolts (có thể cần support ở giữa)
- (Tuỳ chọn: cờ lê 10mm)
- Cắt mỗi thanh nhôm còn khoảng 160mm

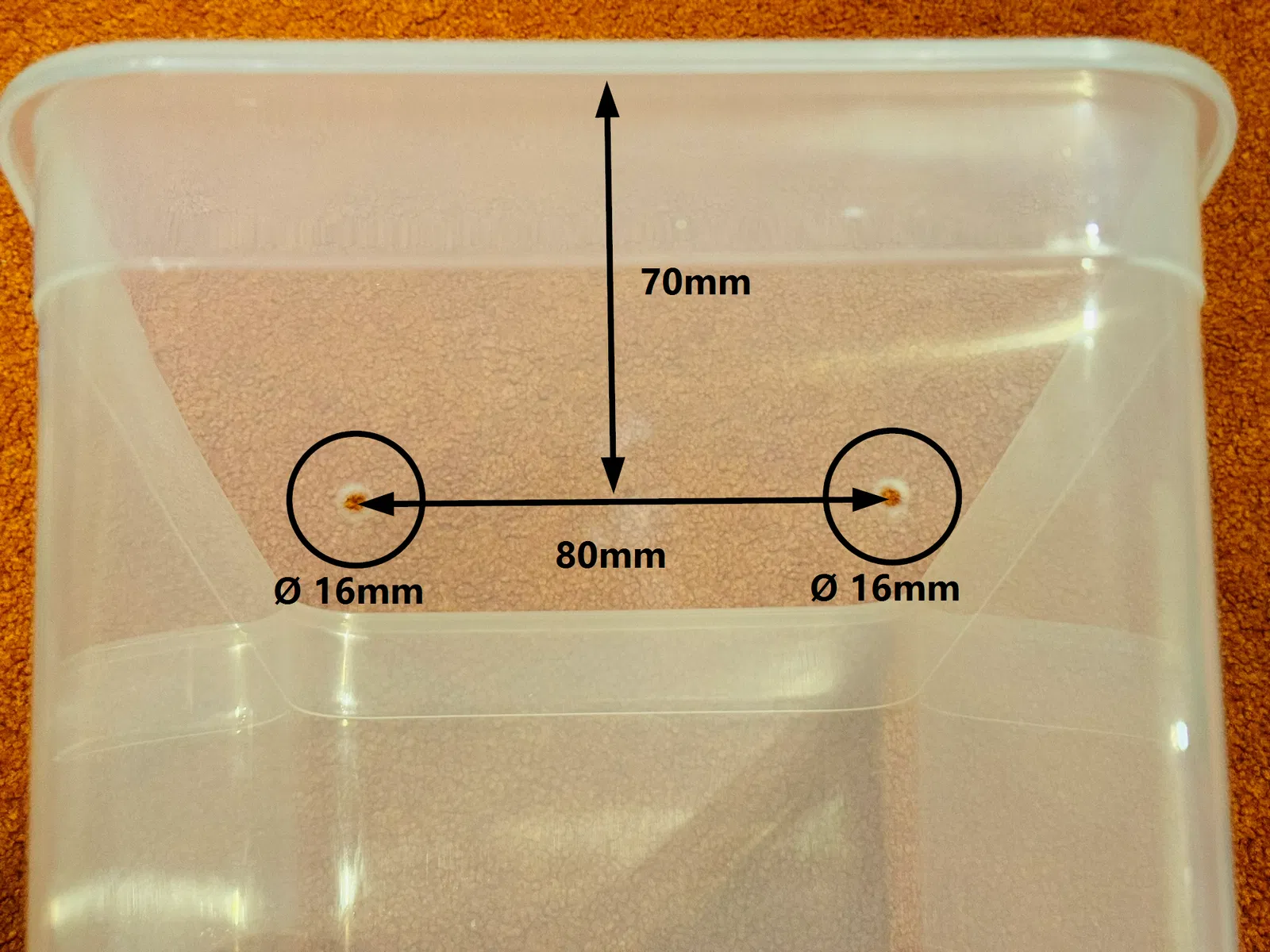

- Khoan 2 lỗ 16mm trên hộp IKEA (vị trí ví dụ trong hình)
- Lắp ráp các chi tiết
Liên kết
Các link AliExpress là link quảng cáo. Mình rất vui nếu bạn dùng link này, nhưng dĩ nhiên không bắt buộc. Mình đã gắn đúng những sản phẩm mình cũng đã mua và hài lòng về shop lẫn chất lượng hàng. Dĩ nhiên bạn có thể mua các món này ở bất kỳ đâu.
